Датчик уровня герконового типа - определение изменения интервала измерения

Точность зависит от расстояния между контактами

Определение максимального значения диапазона измерения не требуется



Датчик уровня герконового типа - определение изменения интервала измерения

Поплавковый датчик уровня с герконом - это широко используемое и относительно недорогое решение для непрерывного контроля уровня жидкости в емкостях. Он предоставляет пользователю значительную гибкость в определении диапазона измерений в установленных пределах. В этом параграфе описаны основные вопросы, которые необходимо рассмотреть.

В датчике уровня с цепочкой герконов трубка имеет определенное количество контактов геркона, в зависимости от диапазона измерения. Эти контакты соединены друг с другом и вместе образуют измерительную систему. Они взаимодействуют с магнитным полем поплавка, который совершает движение по направляющей, то есть по трубке, адаптируясь к уровню жидкости в резервуаре.

Точность зависит от расстояния между контактами

Точность контроля уровня с помощью этого метода зависит от расстояния между контактами: чем меньше расстояние между ними, тем точнее будет измерение. В датчиках уровня WIKA серии RLT расстояние между контактами может составлять от 3 до 24 мм. Тем не менее, цепь геркона не должна простираться на всю длину направляющей трубки. В результате на обоих концах трубки образуются "глухие зоны" - зоны нечувствительности, которые поплавок не обнаруживает (см. технический рисунок).

Определение максимального значения диапазона измерения не требуется

Диапазон измерения датчика уровня находится между двумя зонами нечувствительности, которые определены в техническом паспорте. Этот диапазон может быть сконфигурирован по желанию. Следует отметить, что нет необходимости использовать максимально возможный диапазон измерения. Точная настройка количества контактов для конкретной операции измерения также дает экономические преимущества, т.е. цепь геркона является одним из самых дорогих компонентов в конструкции датчика уровня.

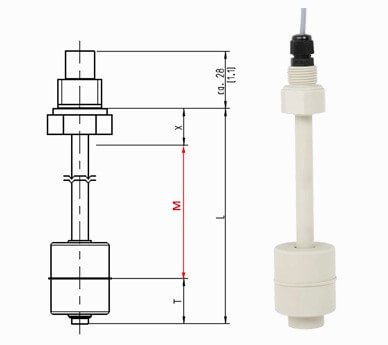

Рис: На прилагаемой диаграмме показан максимальный диапазон измерения (M) серии датчиков уровня для систем вентиляции: Длина направляющей трубки (L) минус зона нечувствительности (T) и точка 100% (X).

Пример - проверка пробного запуска

Для измерения уровня масла во время пробного запуска воздушного компрессора достаточно нижнего сегмента направляющей трубки. В этой ситуации точка измерения, расположенная вверху (точка 100%), устанавливается относительно низко, определяя расстояние до уплотнительного пространства технологического звена. Диапазон измерения определяется по следующей формуле:

Длина диапазона измерения M = длина направляющей трубки L - зона нечувствительности T - максимальная точка (100%) X.

Таким образом, максимально допустимый уровень обнаружения заполнения начинается от пространства уплотнения. В этой ситуации длина направляющей трубки может быть адаптирована к длине диапазона измерения.
