ПНЕВМАТ – производитель газовых пружин для промышленности

Проверка толкающего усилия газовой пружины

Применение газовых пружин в промышленности

Для каких видов деятельности используются газовые пружины?

Каково практическое использование газовых пружин?

Крепление газовой пружины

Газовые пружины – наши сильные стороны

Сила газовой пружины

Принцип действия газовой пружины

Как выбрать газовую пружину?

Подбор силы газовой пружины в зависимости от применения.

Подбор новой газовой пружины – онлайн форма

Преимущества толкающих газовых пружин с гидравлическим демпфированием

Рабочая температура газового привода

Установка газовой пружины

Какова сила газовой пружины?

Видеоуроки о газовых пружинах

Скребки штока газовой пружины



ПНЕВМАТ – производитель газовых пружин для промышленности

Производство газовых рессор является одной из ведущих услуг ПНЕВМАТА. Как лидер пневматики в Польше мы производим в течение 24 часов и доставляем газовые пружины промышленным предприятиям и производителям машин.

Богатый и широкий ассортимент для любой отрасли включает варианты со следующими параметрами:

• толкающие газовые пружины диаметрами 6/15, 8/18, 10/21, 14/27, 20/40,

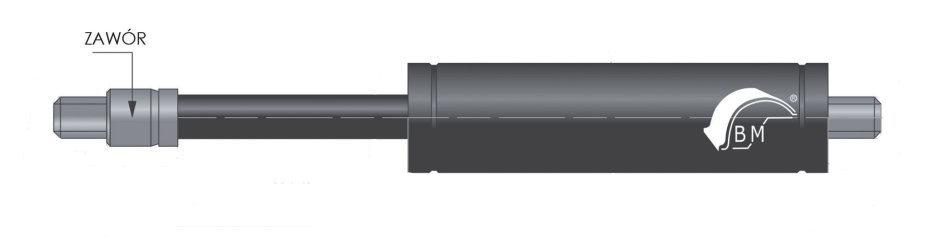

• газовые пружины диаметром 10/28
• ход газовой пружины от 20 до 900 мм.
• длина пружины от 80 до 1855 мм.
• Сила F1 до 5200 Н

Толкающие газовые пружины выпускаются в двух вариантах:

• с приваренными стальными ушками
• заканчивается резьбой, согласно диаметру от М6 до М14

Версии газовых приводов по материалу изготовления:

• сталь с порошковым покрытием, закаленная/хромированная
• Нержавеющая сталь AISI 316

Мы предлагаем разнообразные варианты крепления газовых амортизаторов с резьбой на концах: от накручивающихся ушек до шаровых шарниров. Настенные крепления также доступны

Проверка толкающего усилия газовой пружины

Сила газовой пружины подбирается индивидуально в соответствии с требованиями заказчика. Наши возможности позволяют производить пружины с усилием толкания до 5200 Н. В процессе производства каждая пружина проверяется на соответствие силы.

Преимуществом наших газовых пружин является высокая долговечность – до 30 000 циклов при сохранении максимум пяти циклов в минуту.

Следует знать: производимые нами газовые приводы проверяются на месте. Мы предлагаем нашим клиентам решения высочайшего качества, отвечающих требованиям дизайна и характера производственных линий.

Применение газовых пружин в промышленности

Газовая пружина как промышленный продукт успешно выполняет свои задачи в самых требовательных отраслях промышленности. Наши решения используют проектировщики и подрядчики.

Автомобильная промышленность	Производство машин и оборудования	Проектно-конструкторские и инженерные бюро

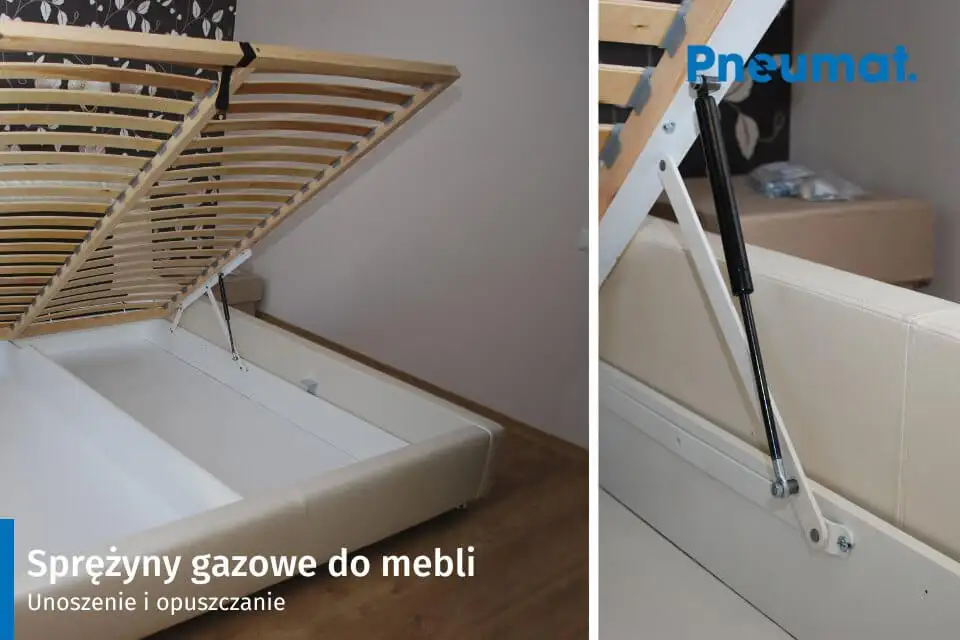

Кузова автобусов и фургонов доставки	Производство сельскохозяйственной техники	Производство мебели



Застосування наших газових пружин:

Пружины для крышки багажника	Газовая пружина для люков дымоудаления	Газовая пружина для мансардных окон	Газовая пружина для кранов	Газовая пружина для тракторов

Для каких видов деятельности используются газовые пружины?

Газовый привод ( газ-лифт ) использует энергию сжатого газа для следующих аппликаций:

• маневрирование устройством или машиной,
• подъем крышки багажника в автомобилях и кузовах фургонов,

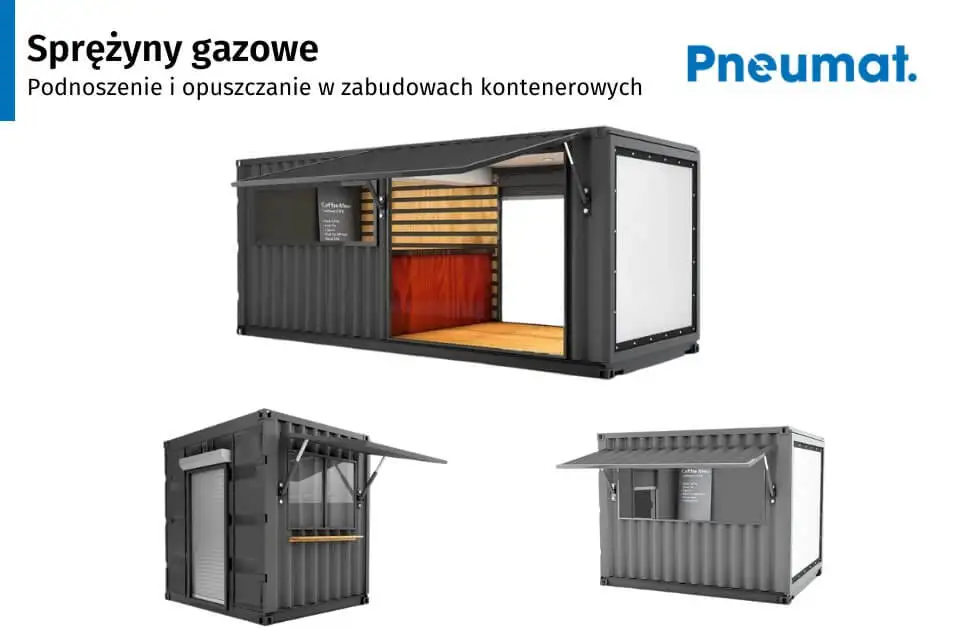

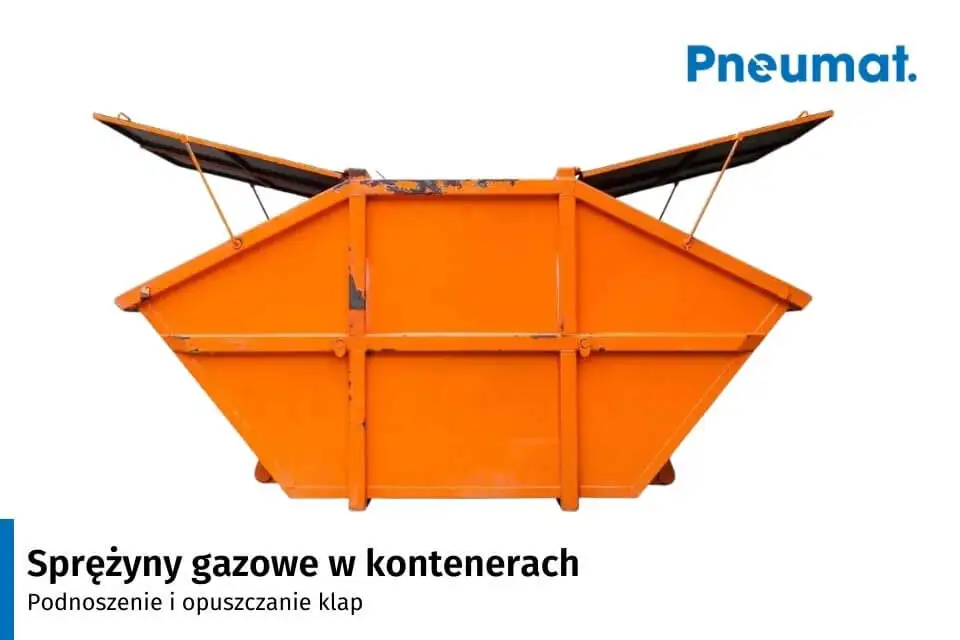

• подъем крышки, окна и рамы,
• регулировка столов, столешниц,
• поворот или балансировка веса посредством точного перемещения между двумя положениями пружины.

Каково практическое использование газовых пружин?

Широкий спектр применения газовых приводов определяет их детальную область использования и место установки. Газовые пружины используются в таких местах, как:

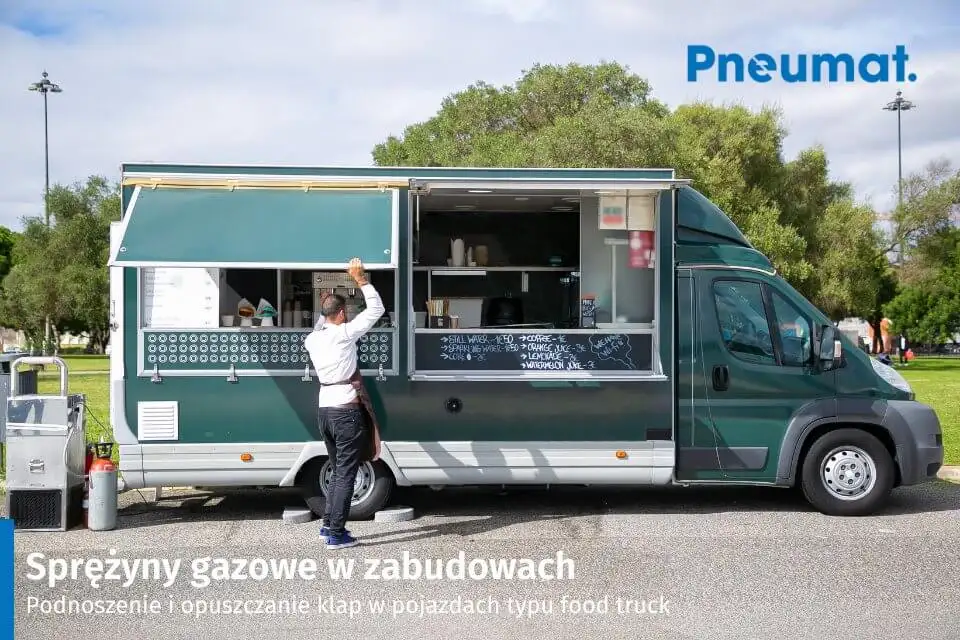

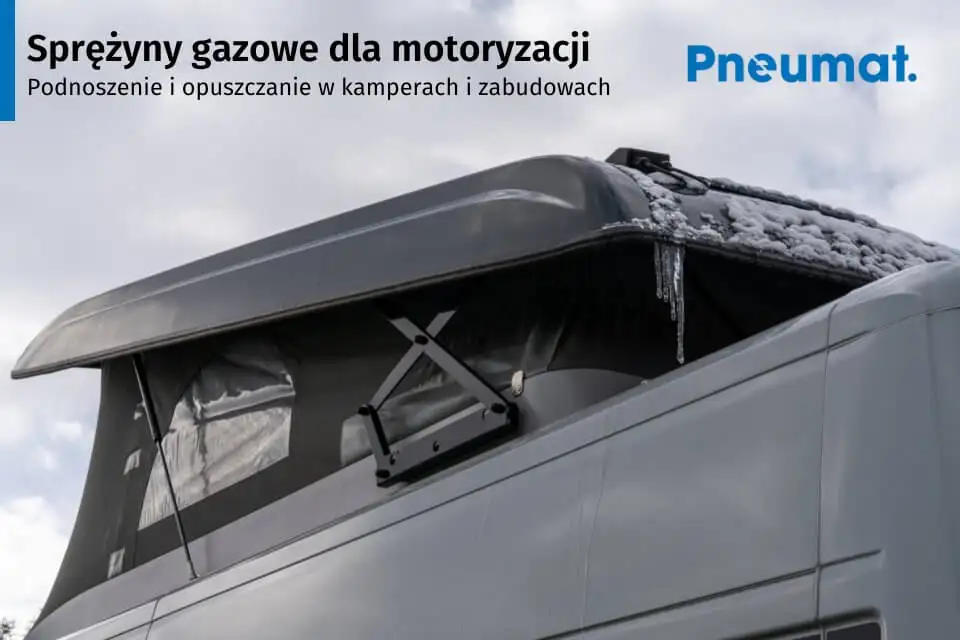

• легковые и коммерческие автомобили (фургоны, кемперы, фуд-траки),

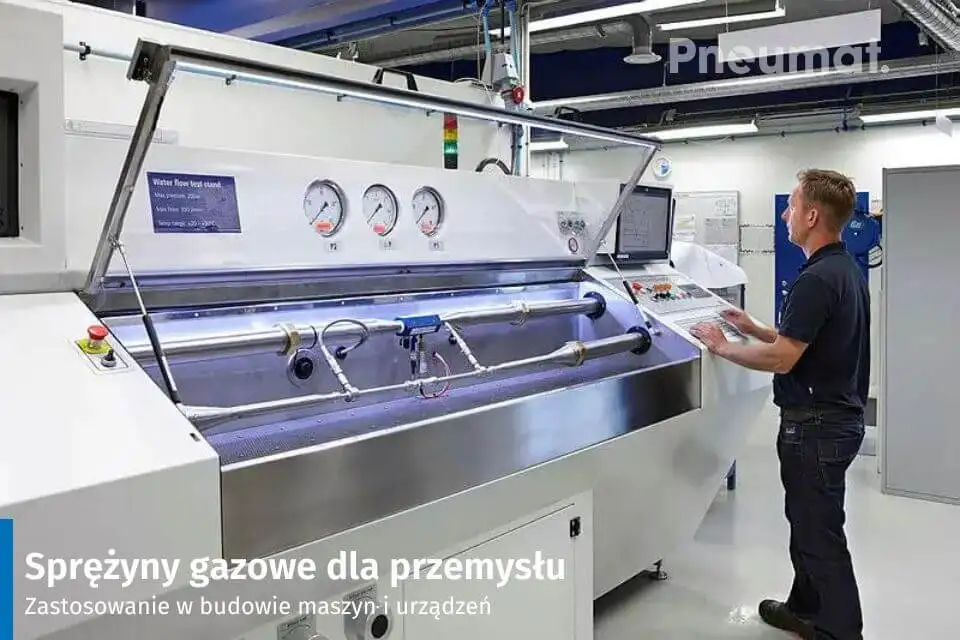

• промышленные и строительные машины и приспособления,

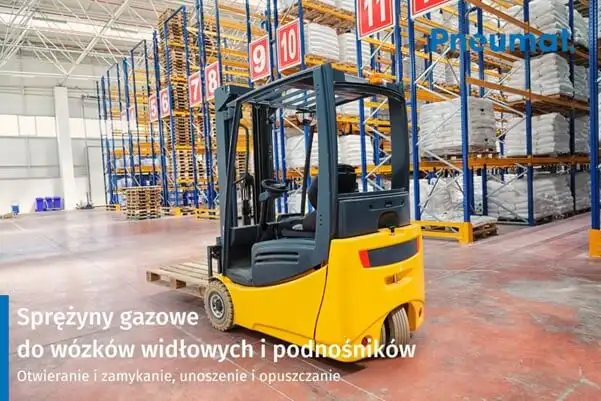

• погрузчики и складские подъемники,
• большие рабочие места в производственных цехах,
• ленточные и роликовые конвейеры,
• рабочие столы.

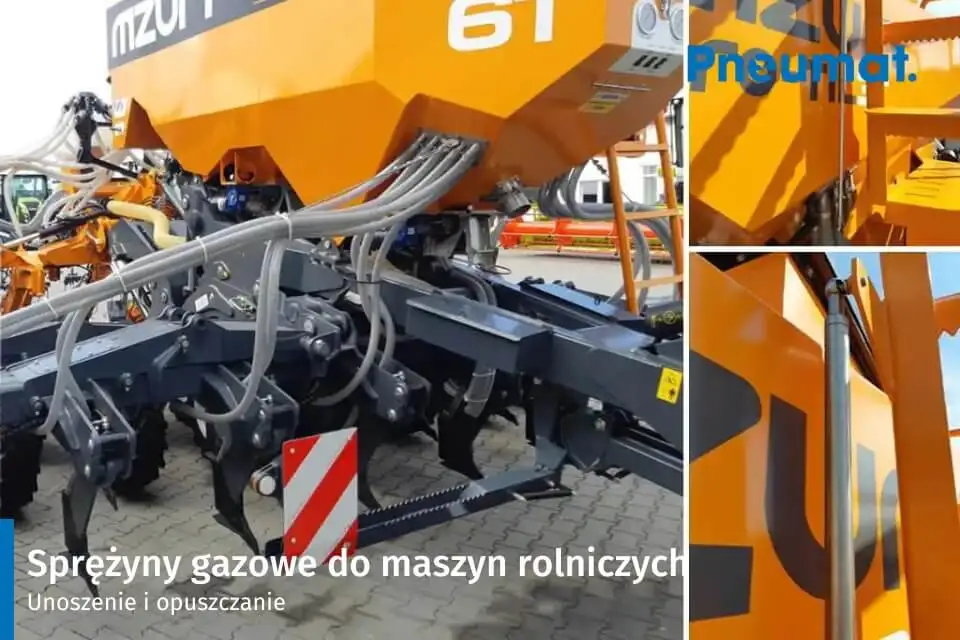

В сельском хозяйстве продаем газовые амортизаторы для тракторов, комбайнов и другой сельскохозяйственной техники. Решения, которые мы производим, ищем на этапе адаптации к новой сельскохозяйственной машине или при замене изношенных поврежденных газовых приводов.

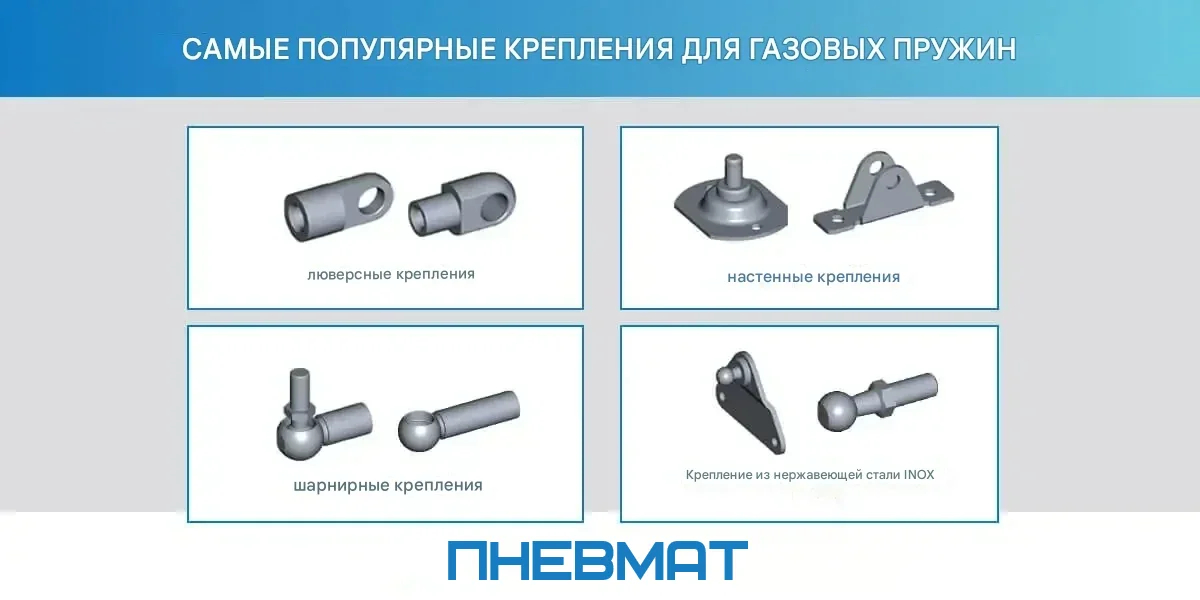

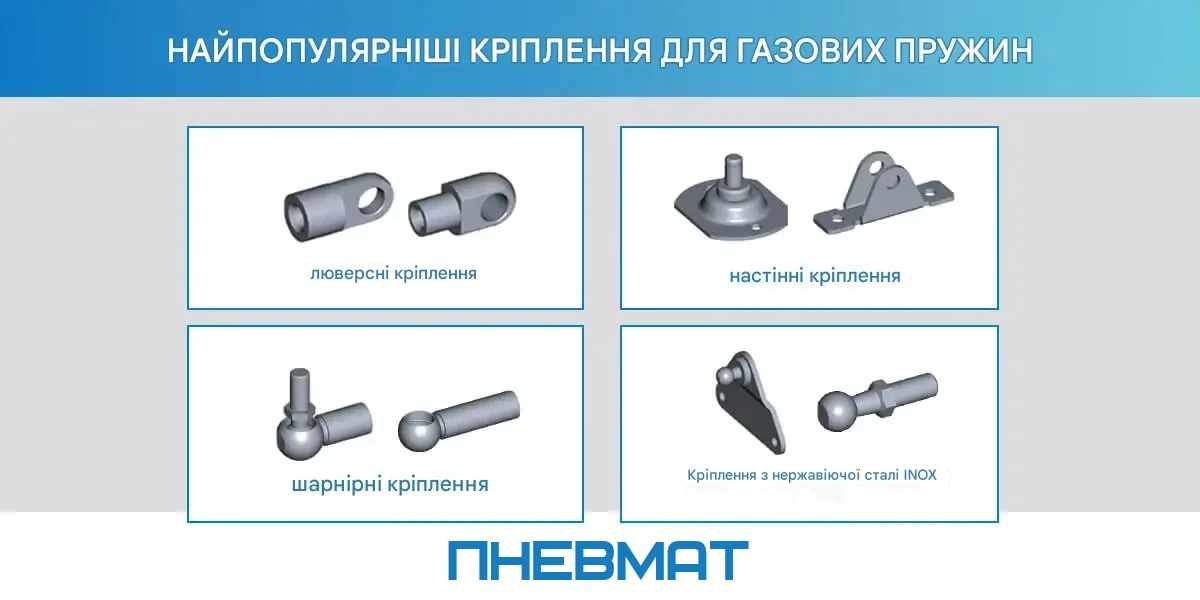

Крепление газовой пружины

Тип крепежа и его правильный выбор влияют на эффективность и правильную работу газовой пружины во время повседневной деятельности. Это обеспечивает его правильную и безотказную работу. Выбор крепежа зависит от использования изделия в конкретном приложении. Самые популярные крепления газовых пружин:

• крепление проушины,
• настенный монтаж с помощью шарнира или штыря
• шарнирные крепижи

Газовые пружины – наши сильные стороны

Мы понимаем потребности и ожидания производственных и промышленных компаний. Наши сильные стороны известны конструкторским бюро и среди конструкторов машин и устройств, в которых используются газовые пружины.

Мы производитель европейской продукции, французских комплектующих.	Короткие сроки поставки. 90% продукции доступны в течение 24 часов.	Мы помогаем проектировщикам и машиностроителям в выборе	Широкий ассортимент крепежных изделий позволяет выбрать оптимальное решение для вашего случая.
Высокое качество и надежность воспроизводимых параметров даже при интенсивном использовании	Дополнительные пружинные решения с клапанами, которые позволяют увеличивать или уменьшать усилие	Конкурентоспособные цены, специальные цены на крупные заказы	Возможность повторной подтяжки пружин после непродолжительного периода использования

Газовые пружины – это стоит знать

Газовые приводы обладают широким спектром применения. Знания о газовых пружинах позволяют правильно и точно выбрать этот продукт для конкретных решений. Прочтите приведенную ниже информацию, которая поможет вам настроить газовую пружину.

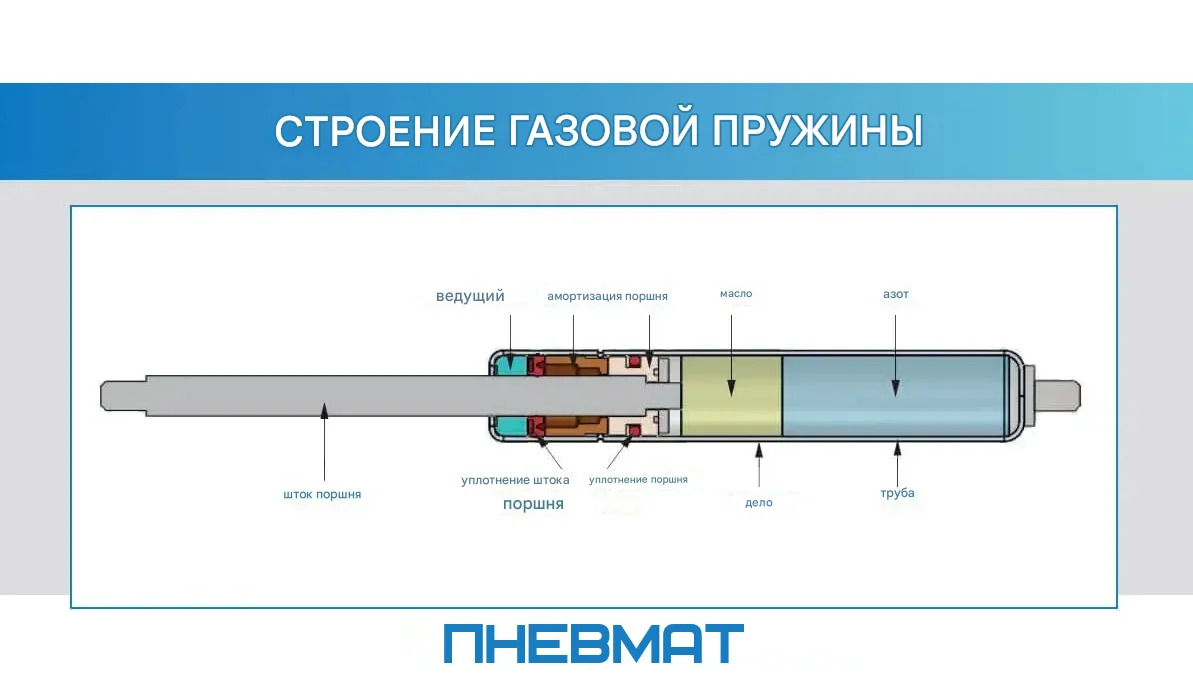

Что такое газовая пружина и каково ее строение?

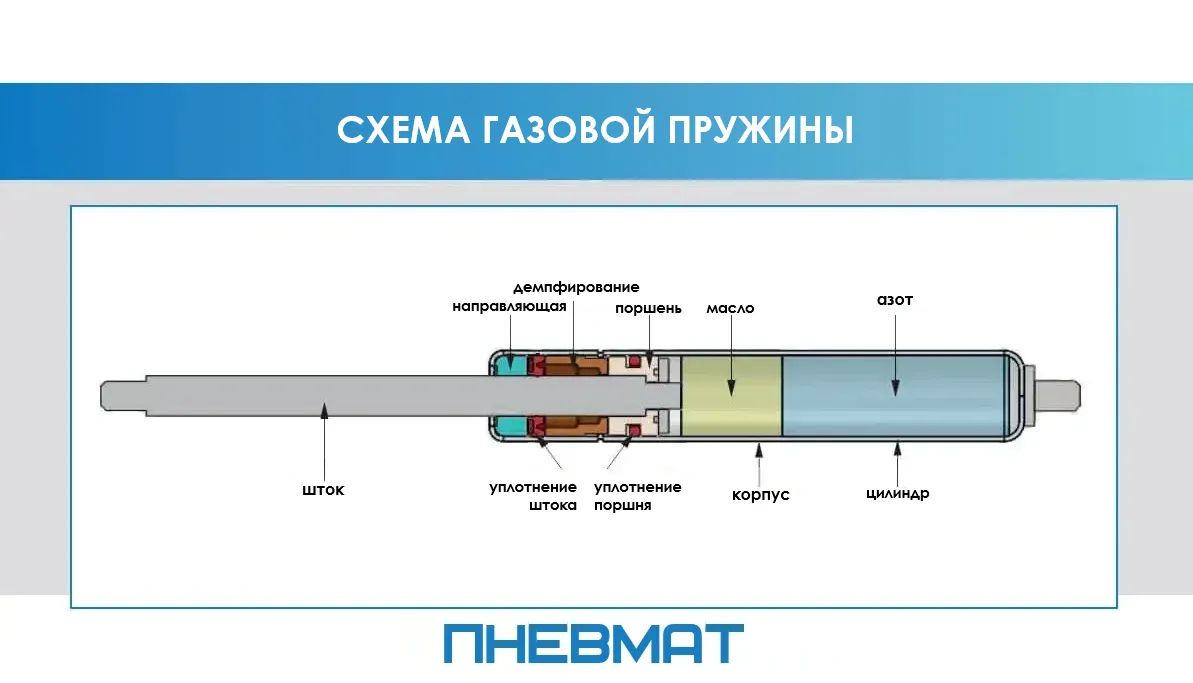

Газовая пружина, также известная как газовый амортизатор, является гидропневматическим элементом, использующим силу сжатого азота. Он состоит из цилиндра и поршневого штока, направляющей, поршня и уплотнения. Кроме того, пружина также заполнена маслом, которое обеспечивает гидравлическое демпфирование во время конечной фазы расширения штока поршня и выполняет роль смазки.

Сила газовой пружины

Принцип действия газовой пружины основан на потоке газа в цилиндре, который, сжимаясь, создает давление, действующее на поршень. Заданное усилие, с которым срабатывает газовая пружина, определяется на этапе ее настройки. Следует помнить, что потеря прочности происходит из-за повреждения пломбы.

Принцип действия газовой пружины

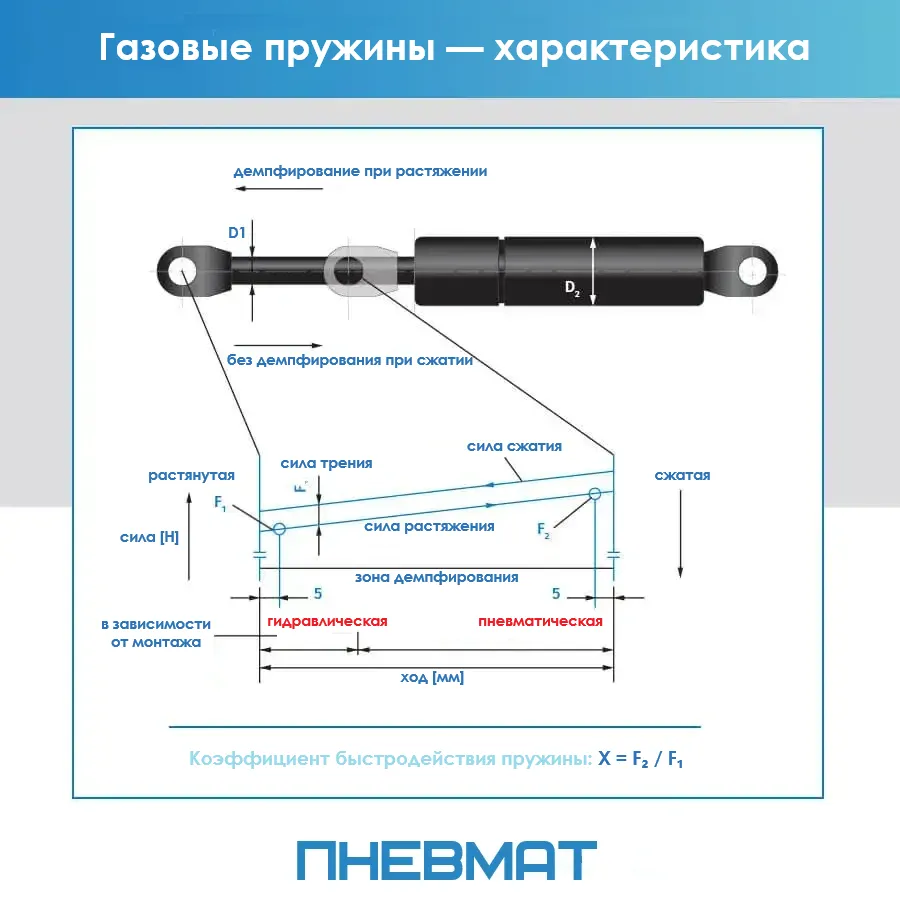

На техническом рисунке ниже показан принцип действия газовой пружины и важнейшие параметры, определяющие силу привода. Мы включили символы под иллюстрацией.

D1 – диаметр штока поршня

D2 – диаметр цилиндра

Сила F1 [Н] – рабочая сила газовой пружины

FR макс. [N]

D1 [мм]	D2 [мм]	Сила F1 [Н] мин-макс	Ход [мм]	Х	FR макс. [Н]
6	15	30 - 400	150	1.3	50
8	19	50 - 750	250	1.35	60
10	22	50 - 1150	400	1.4	80
14	28	300 - 2100	500	1.5	80

Как выбрать газовую пружину?

Чтобы было легче выбрать газовую пружину, мы подготовили две формы. Первая позволяет определить силу газовой пружины в зависимости от применения. Вторая добавленная форма облегчит конфигурацию новой газовой пружины на основе заданных параметров

Подбор силы газовой пружины в зависимости от применения.

Форма выбора газовой пружины для заявки включает в себя поля для заполнения. Правильное их наполнение поможет собрать нужные характеристики газовой пружины для проектируемых машин либо устройств.

Как правильно заполнить форму?

• Шаг 1: Выберите один из приложений (1, 2, 3 или 4), чтобы определить, как работает пружина.
• Шаг 2: введите номер из диаграммы в поле номер заявки:.
• Шаг 3: введите всю необходимую информацию в пустые поля. Легенду символа можно найти под рисунками ниже и в PDF-файле.
• Шаг 4: После заполнения полей формы выбора заполните свои контактные данные.

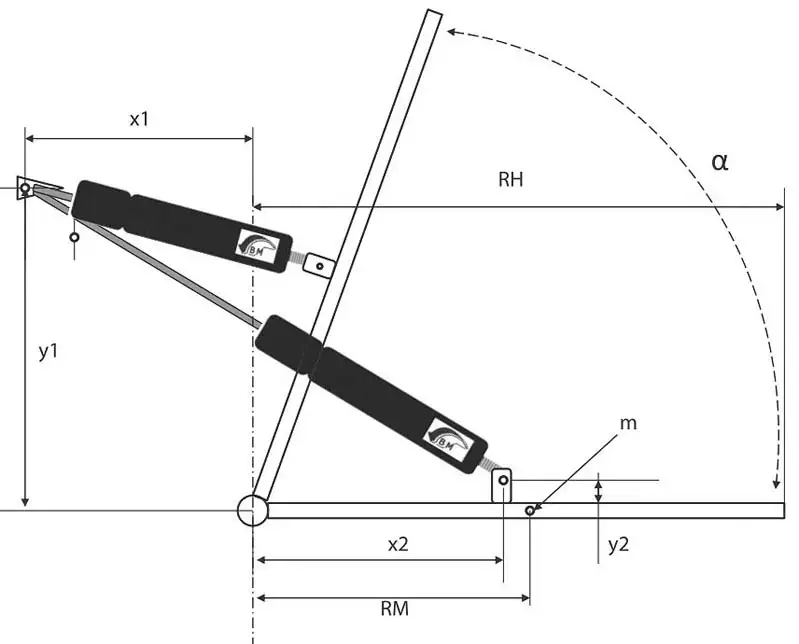

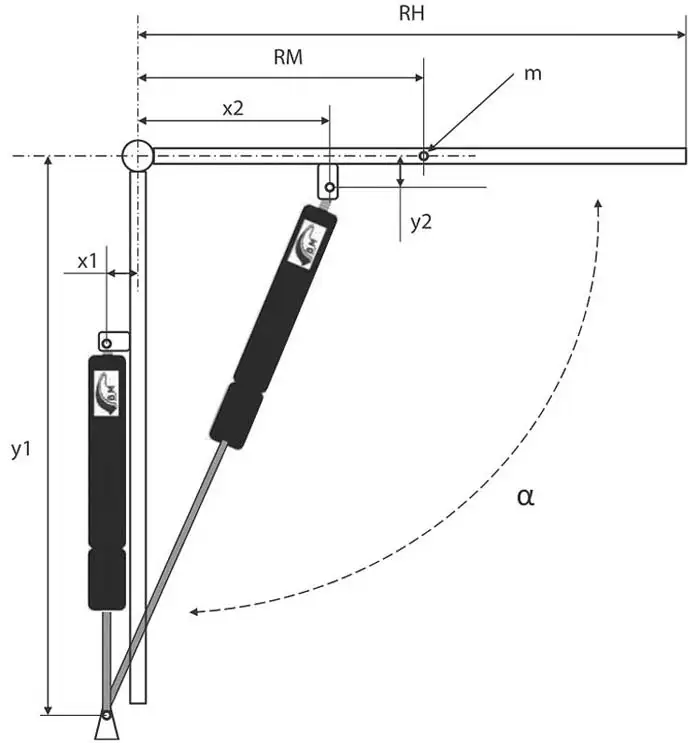

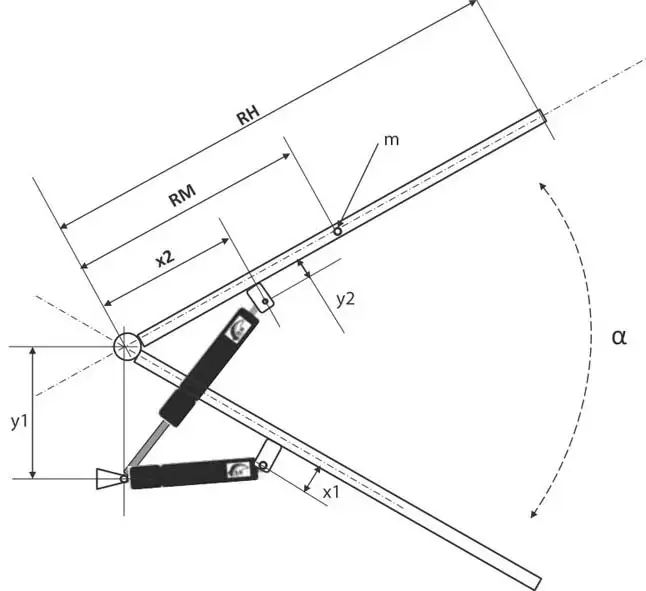

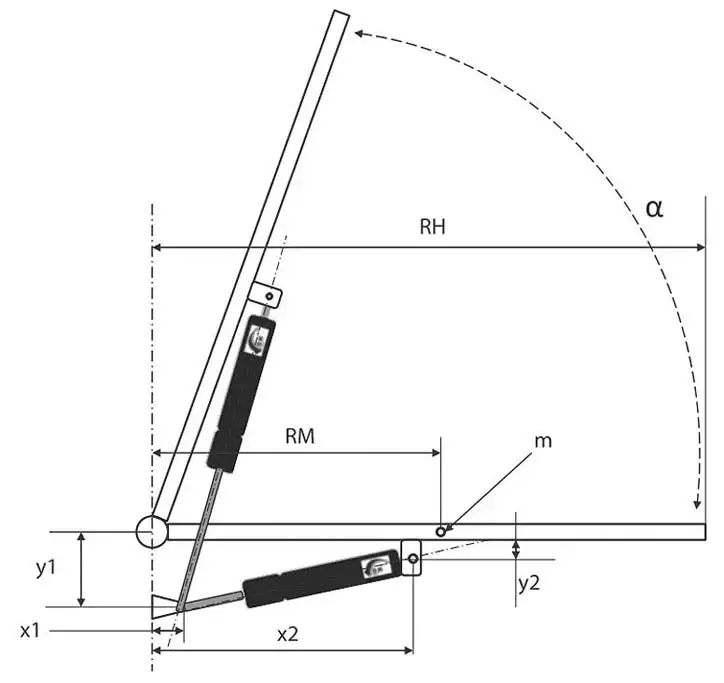

• На схемах ниже представлены четыре разных варианта установки и работы газовой пружины.
• Шаг 5: заполненную форму следует отправить по адресу: info@pneumatyka.com.ua

Подбор новой газовой пружины – онлайн форма

Используйте этот файл, если вы устанавливаете газовые пружины впервые. В форме нужно указать тип пружины (тянучая, толкающая), материал (нержавеющая сталь, углеродистая сталь) и указать главные характеристики.

Преимущества толкающих газовых пружин с гидравлическим демпфированием

Газовый цилиндр заполнен не только сжатым азотом, но и маслом. Масло сбавляет скорость подачи поршневого штока в конечном положении. Эта ключевая особенность обеспечивает долговечность газовой пружины. Какие еще отличительные черты?

Преимущества газовых пружин:

• возможность их установки в разных положениях.
• простой дизайн
• конкурентоспособная цена при очень хорошем качестве - возможность амортизации при растяжении (гидравлическая амортизация)

Рабочая температура газового привода

-30˚C до +80˚C (номинальная сила газовой пружины указана при температуре 20˚C).

Установка газовой пружины

Пружину лучше всего устанавливать поршневым штоком вниз , это позволяет амортизировать движение в крайнем положении и мягкое торможение в конце рабочего хода. При монтаже убедитесь, что газовая пружина находится в нейтральном положении (нажимная пружина полностью извлечена). Поршневой шток газовой пружины нельзя окрашивать и смазывать.

Какова сила газовой пружины?

Срок службы газовой пружины оценивается примерно в 30 000 циклов, поддерживая максимум 5 циклов в минуту и устраняя любые боковые силы.

Условия эксплуатации газовой пружины оказывают значительное влияние на эффективность газовой пружины, то есть уровень пыли, грязи, рабочая температура, частота использования и т.п.

Видеоуроки о газовых пружинах

Если вы хотите узнать больше о газовых пружинах, посмотрите наши видео на YouTube-канале ПНЕВМАТ.

Технический и коммерческий советник компании ПНЕВМАТ обсуждает важнейшие вопросы, связанные с газовыми пружинами.

Как быстро заменить газовую пружину в популярных погрузчиках? Предлагаем вам просмотреть видео-руководство.

В фильме показана установка газовой пружины в промышленную машину, а именно в ее заслонку, в производственном цехе. Привод монтируется в несколько приемов. Познакомьтесь с ними, посмотрев наше видео.

Скребки штока газовой пружины

Новый скребок ST RAC предотвращает попадание посторонних веществ в газовые пружины. Этот универсальный механизм, состоящий из кольца скребка из алюминия/нитрила 90 ш и гибкого колпачка из ПВХ, эффективно отталкивает оседающую на стержне грязь и, следовательно, сохраняет компоненты внутри газовой пружины BM. Система несовместима с запорными и защитными трубками. Нужна газовая пружина с резьбовыми концами.

ДОСТУПНЫЕ РАЗМЕРЫ ЗАВИСЯТ ОТ СТАНДАРТОВ BM
Размеры	Ход поршня (мм)	Сила (Н)
Шток поршня 6 мм, корпус 15 мм	7	10 - 25N
Шток поршня 8 мм, корпус 18-19 мм	7.5	10 - 20N
Шток поршня 10 мм, корпус 21-23 мм	8	10 - 20N
Шток поршня 14 мм, корпус 27-28 мм	8.5	10 - 20N
Шток поршня 20 мм, корпус 40 мм	9.5	35 - 15N

✅ Сравнительная таблица промышленных газовых пружин: Pneumat и конкуренты

Характеристика	Pneumat (Польша)	Stabilus (Германия)	Suspa (Германия)	Bansbach (Германия)	ACE (Германия/США)
Срок производства стандартных моделей	до 24 часов	3–10 рабочих дней	3–10 рабочих дней	3–10 рабочих дней	5–15 рабочих дней
Гибкость индивидуального изготовления	Высокая (любой заказ)	Средняя	Средняя	Высокая	Высокая
Сила (F1), Н	до 5200	до 5000	до 5000	до 5000	до 5000
Материалы корпуса/штока	Сталь, нержавеющая сталь AISI 316, порошковая окраска	Сталь, AISI 316	Сталь, AISI 316	Сталь, AISI 316	Сталь, AISI 316
Ход штока, мм	20 – 900	20 – 1000	20 – 1000	10 – 1000	10 – 1000
Ресурс работы (циклов)	до 50 000	до 50 000	до 50 000	до 50 000	до 50 000
Разнообразие креплений	Да, более 10 видов	Стандартные	Стандартные	Стандартные	Стандартные
Проверка силы каждой пружины	Да, вручную	Автоматическая проверка	Автоматическая проверка	Автоматическая проверка	Автоматическая проверка
Экстренная доставка	Да (1–3 дня по Европе)	Ограничена	Ограничена	Ограничена	Ограничена
Ценовая политика	Оптимальное соотношение цена/качество	Высокая	Высокая	Высокая	Высокая
