Определение перепускных клапанов

Пневматические перепускные клапаны - это специальные устройства управления, используемые в пневматических системах для направления, блокировки или изменения потока сжатого воздуха для управления различными компонентами системы, например, исполнительными механизмами.

Их основная функция - управление потоком сжатого воздуха в системах управления и привода (например, линейные или четвертьоборотные приводы). Они могут разрешать, ограничивать или останавливать поток в определенном направлении, одновременно разрешая поток в другом направлении или направлениях. В пневматических системах перепускные клапаны используются для выполнения различных функций, включая запуск, остановку, ускорение, замедление, изменение направления движения или последовательность действий.

Пневматические перепускные клапаны могут иметь механическое, электрическое или пневматическое управление в зависимости от конкретного применения. Их конструкция и функционирование являются залогом эффективной и безопасной работы всей пневматической системы.

Перепускные клапаны - параметры

Основные параметры, характеризующие перепускные клапаны:

• присоединительный размер (обычно 1/8", 1/4", 1/2")
• количество путей (обычно 5- и 3-ходовые)
• расход воздуха [л/мин]
• количество положений (2- или 3-позиционные)
• тип управления (электрическое, пневматическое, механическое или смешанное)

Типы перепускных клапанов

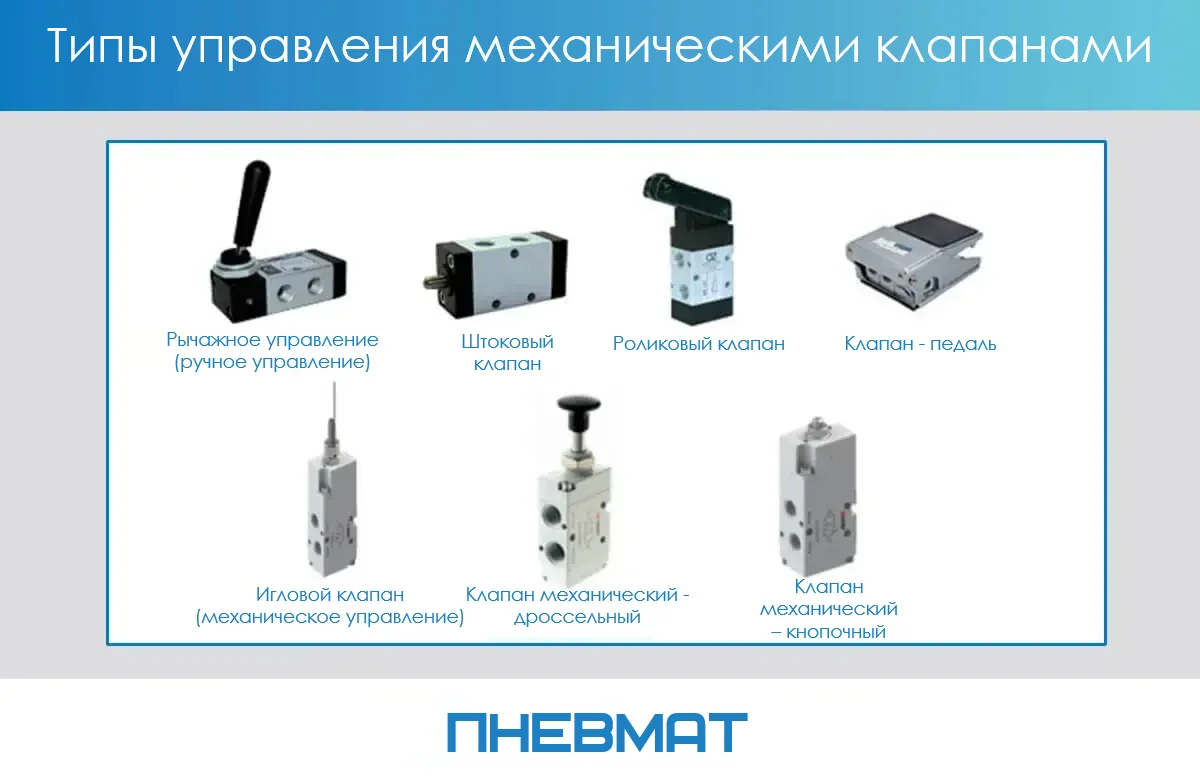

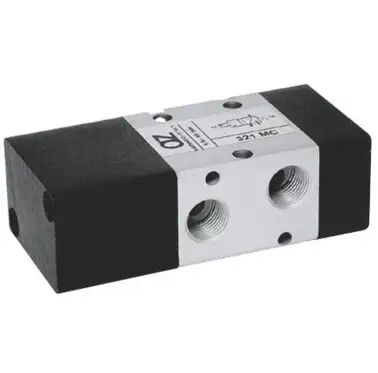

Перепускные клапаны можно разделить в зависимости от типа управления. Различают:

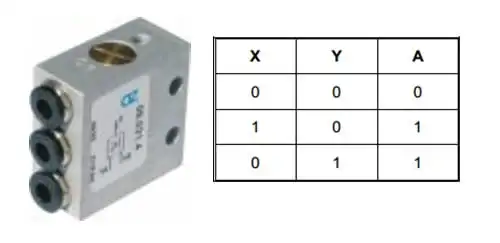

Пневматические логические клапаны - это еще один тип клапанов. Они выполняют функции, аналогичные логическим затворам в цифровой электронике. Наиболее распространенными логическими вентилями являются вентили ИЛИ и И.

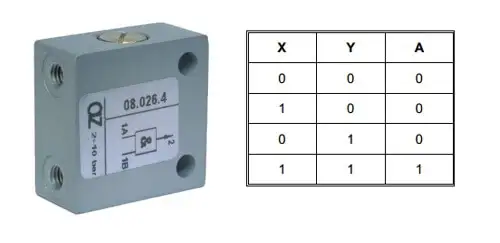

Разница между логическими клапанами ИЛИ и И заключается в том, что в случае клапана И необходимо подать два входных управляющих сигнала - X и Y, чтобы получить на выходе сигнал A. Для клапана ИЛИ требуется только один входной сигнал. Клапан AND используется в двуручных клапанах, управляемых пневматическим прессом.

Описание клапанов

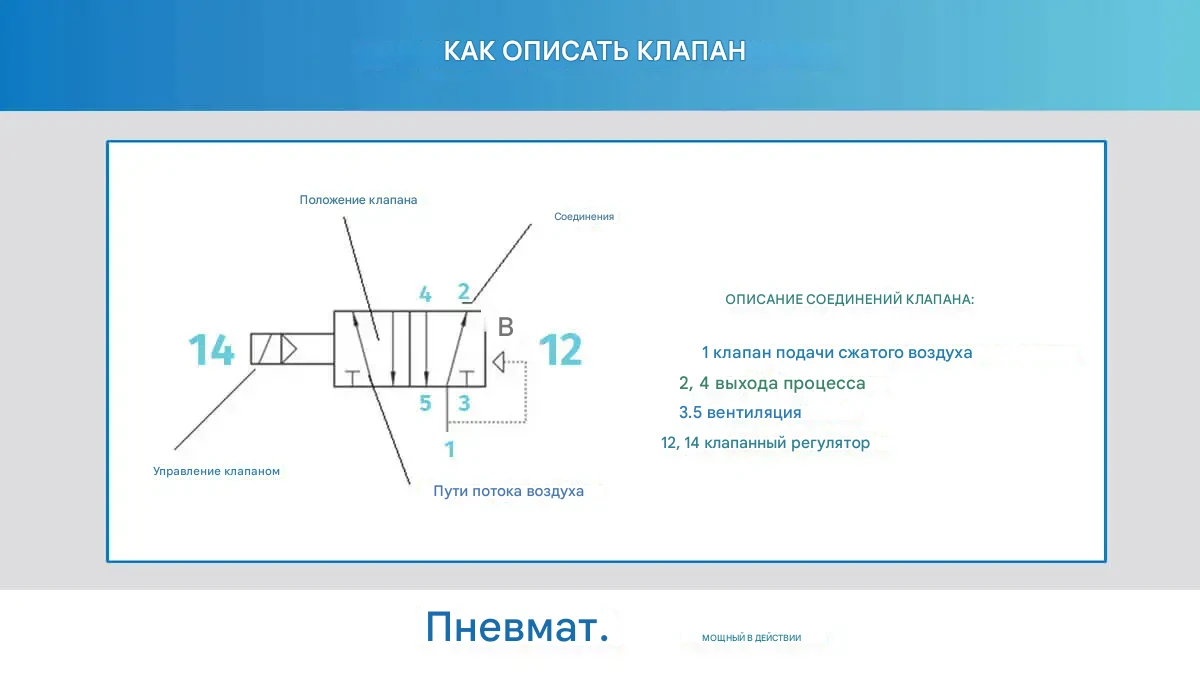

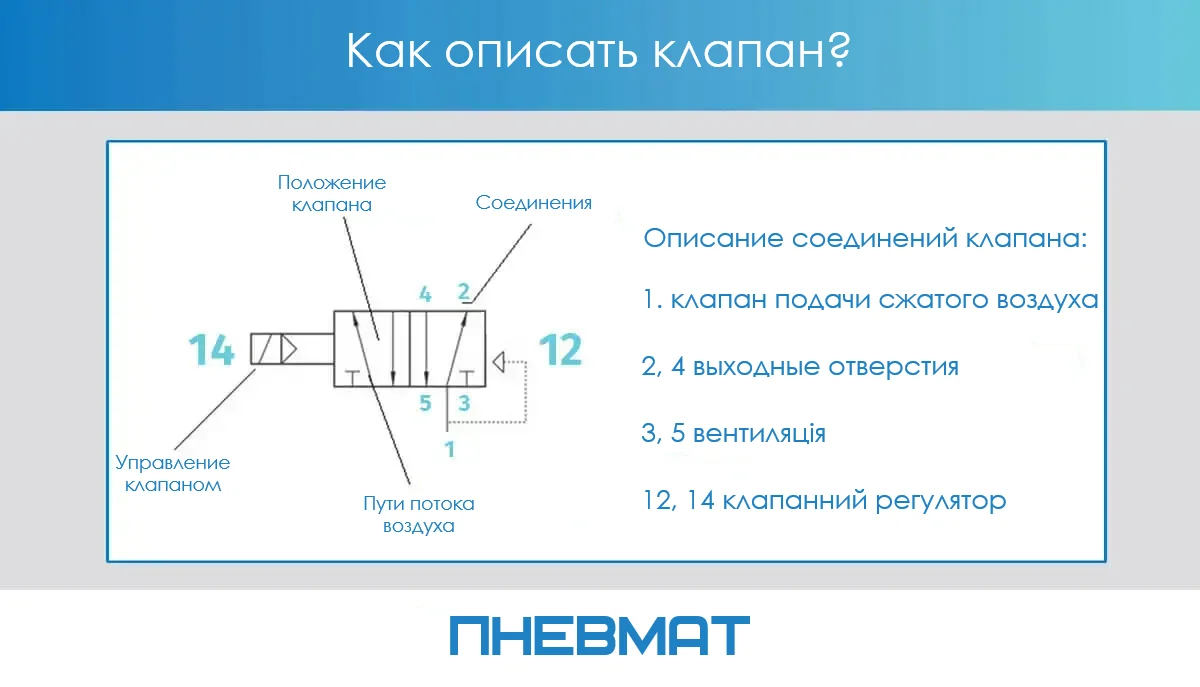

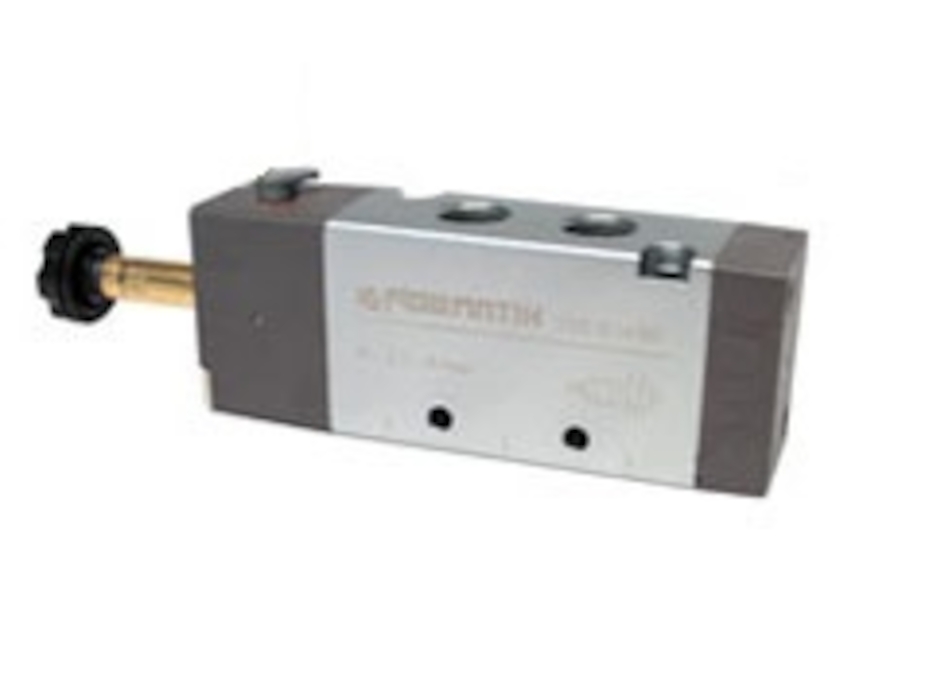

На следующей схеме показано описание клапанов на примере клапана 5/2 с электрическим приводом.

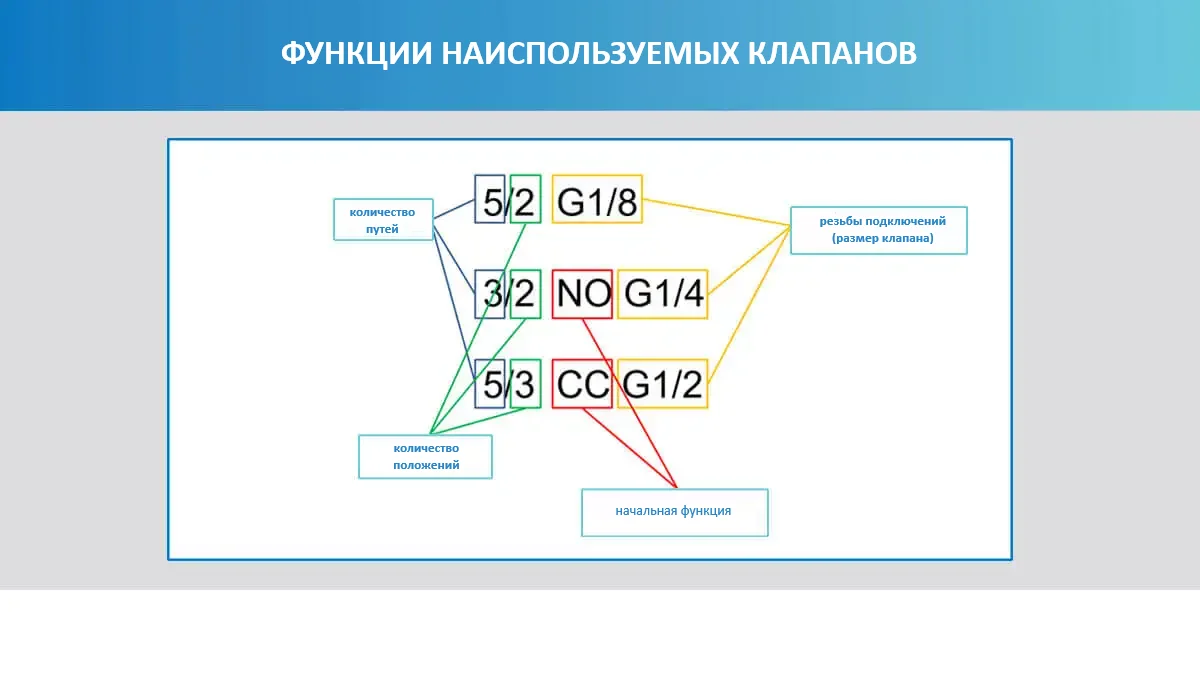

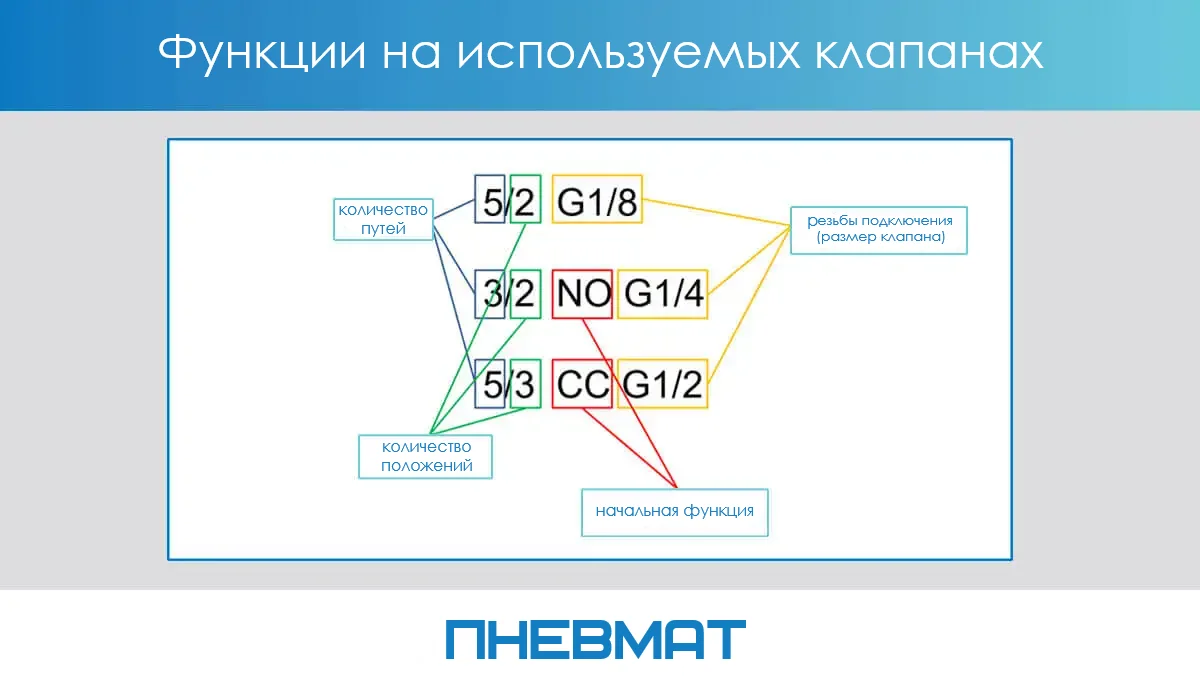

Функции наиболее популярных клапанов:

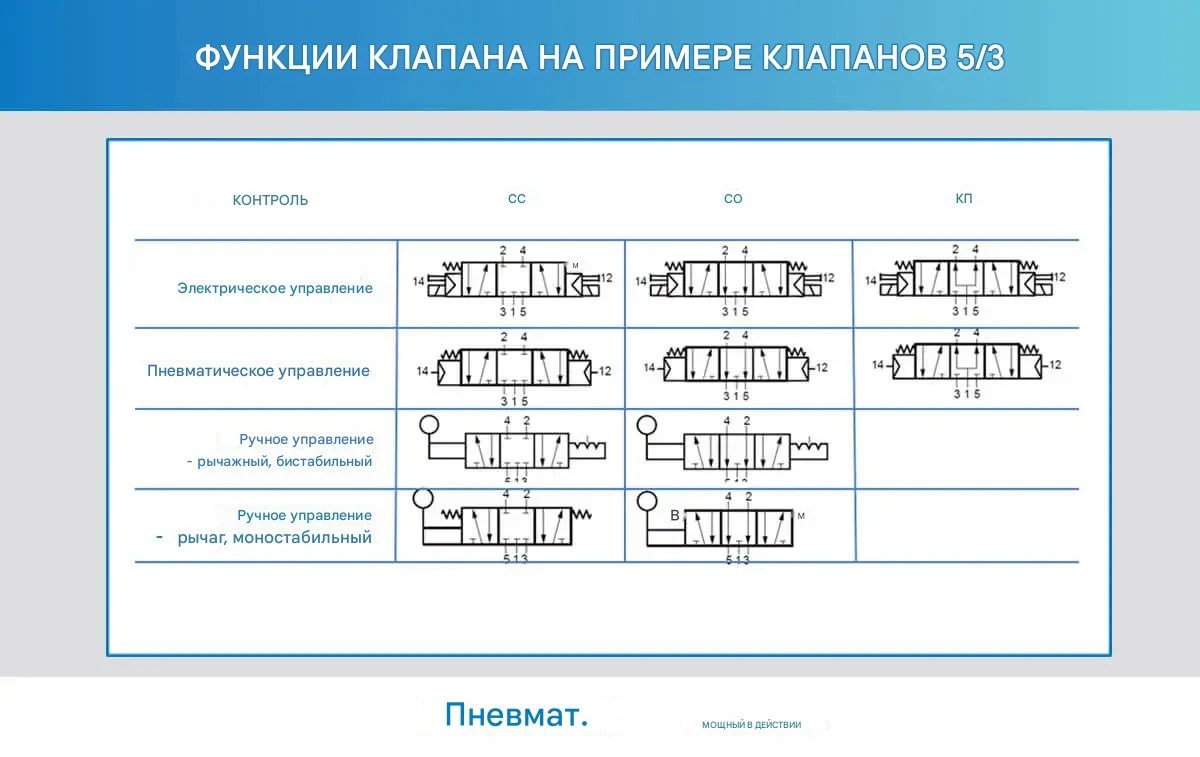

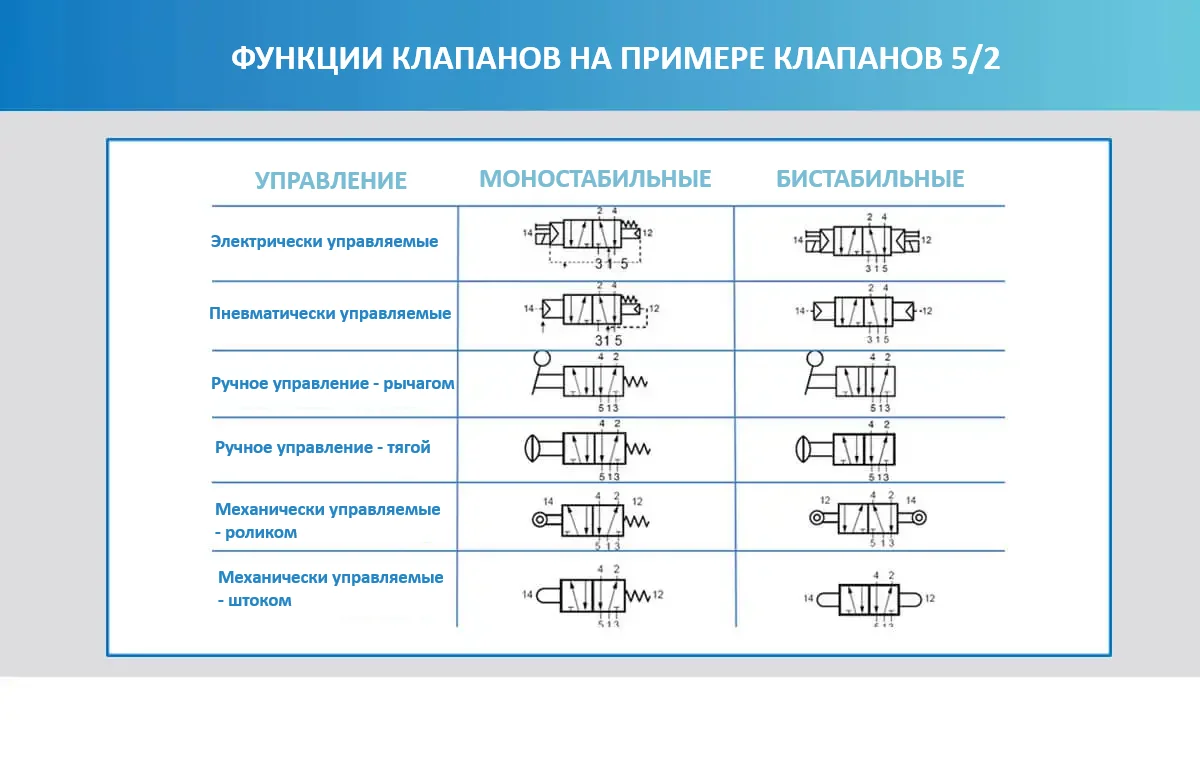

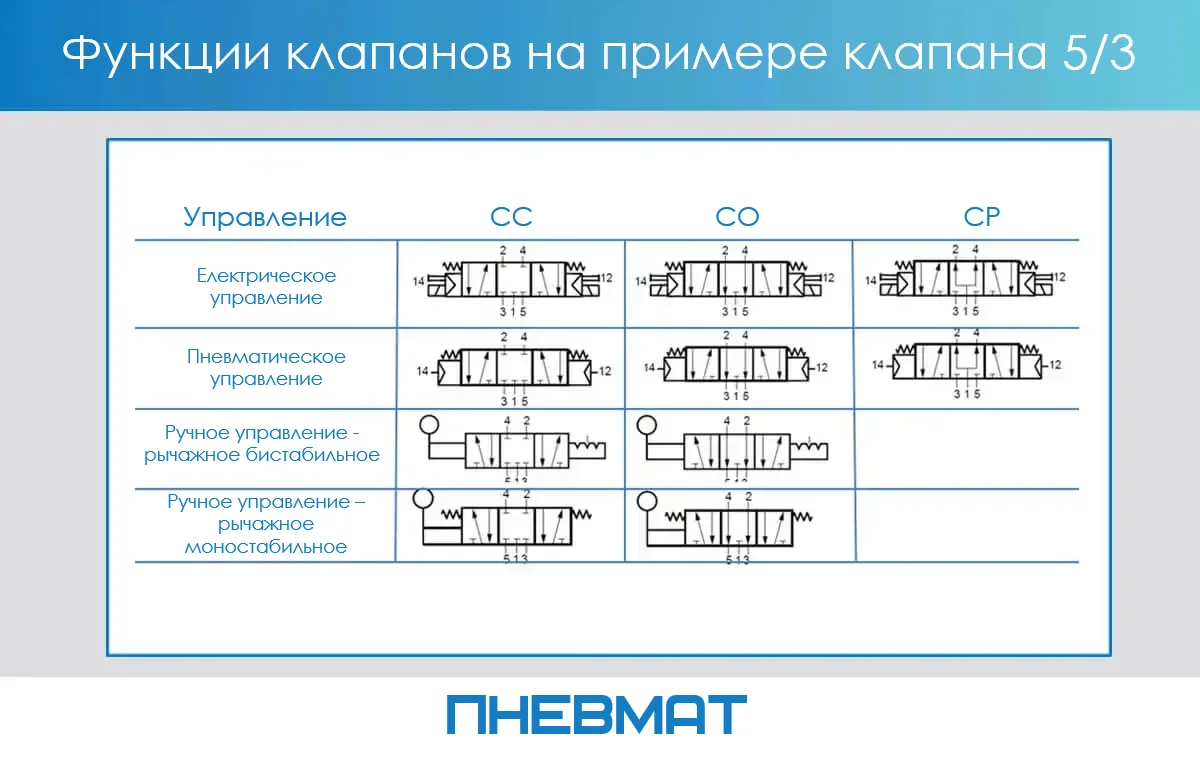

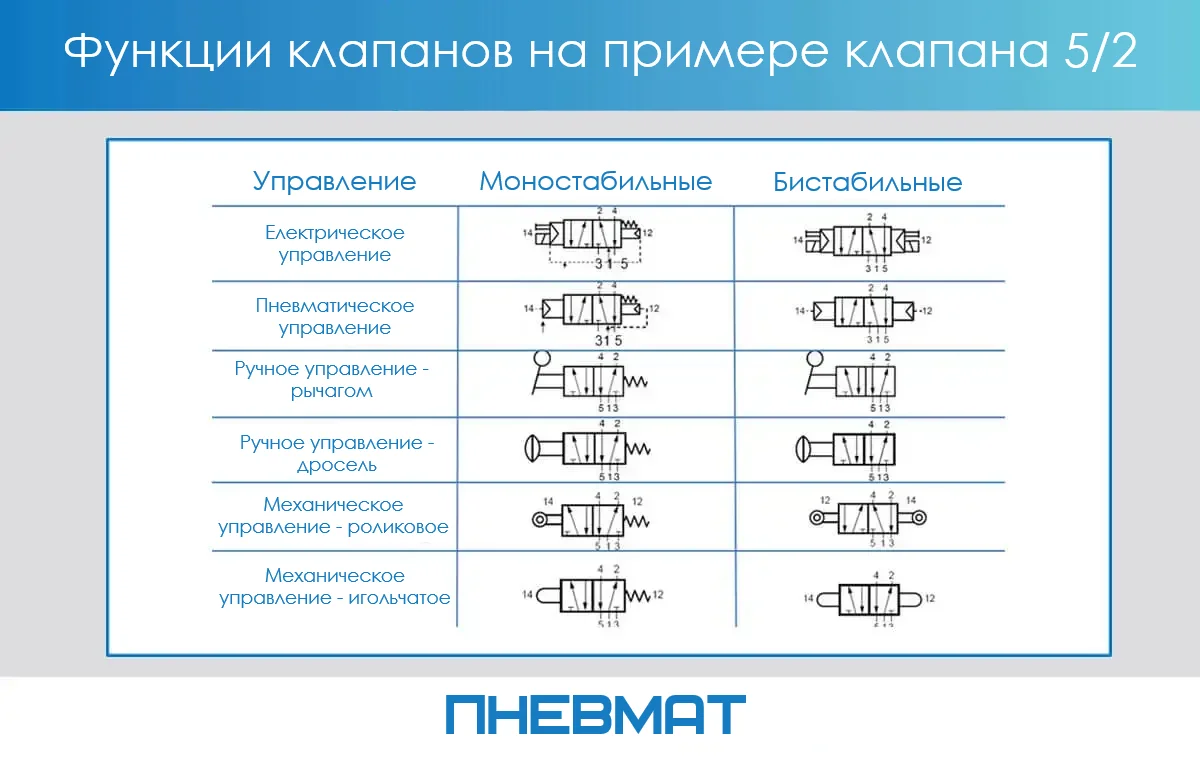

Функции клапанов на примере клапанов 5/2 и 5/3:

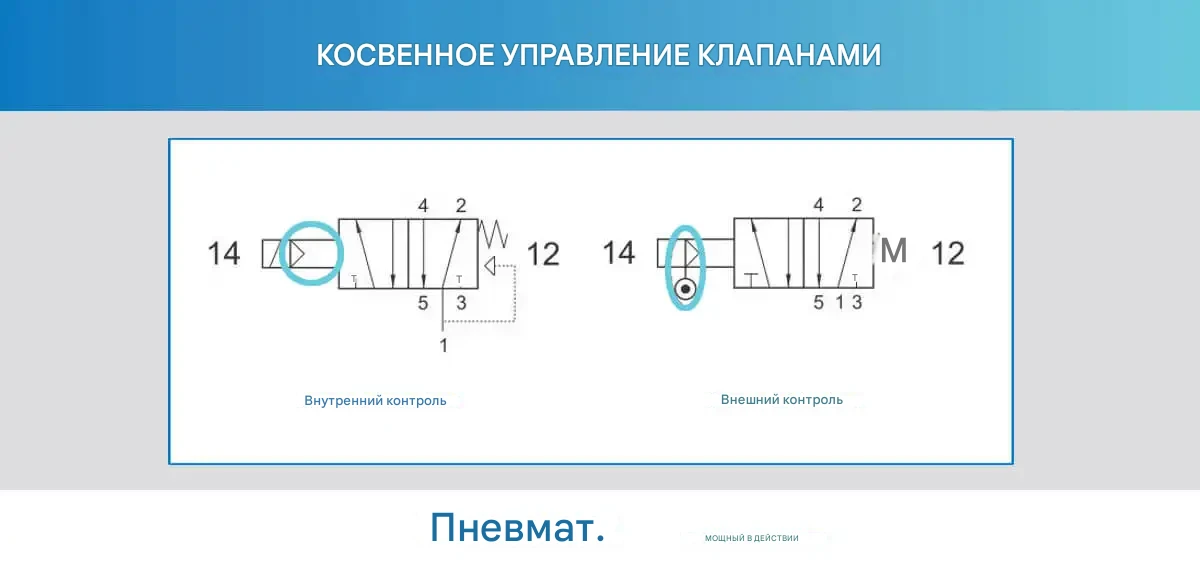

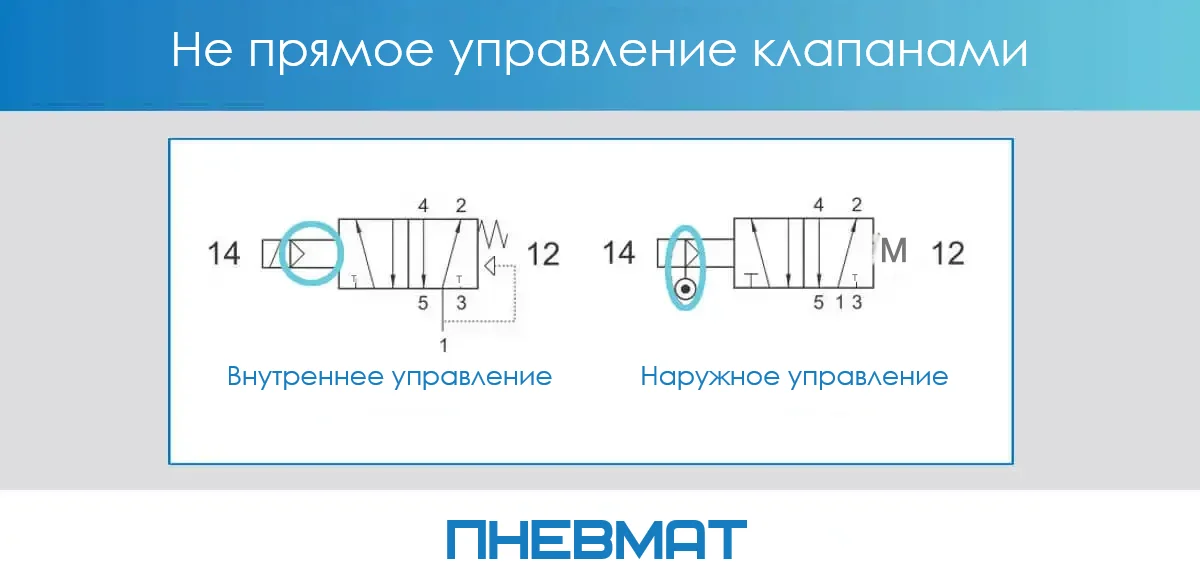

В управлении клапанами различают косвенное управление (внутреннее или внешнее дистанционное управление) и прямое управление.

Непрямое управление достигается за счет использования дополнительных клапанов (пилотов), которые при подаче электромагнитного или внешнего (управляющего) давления воздействуют на поверхность поршня клапана, заставляя его двигаться.

Прямое управление используется реже. Оно используется только для клапанов с небольшими соединениями. Для клапанов с более крупными соединениями без пилотов потребуется катушка, которая будет создавать очень сильное электромагнитное поле при перемещении поршня. Таким образом, эти катушки должны иметь большие размеры.

Возврат в исходное (непилотируемое) состояние осуществляется механической пружиной или пневматической пружиной (самонажатие).

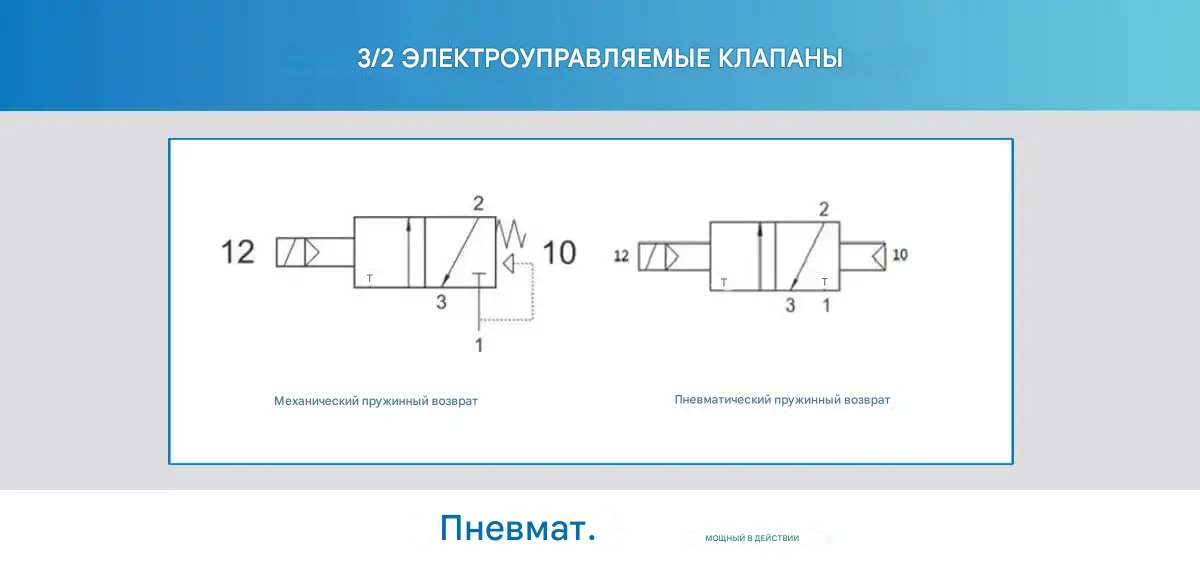

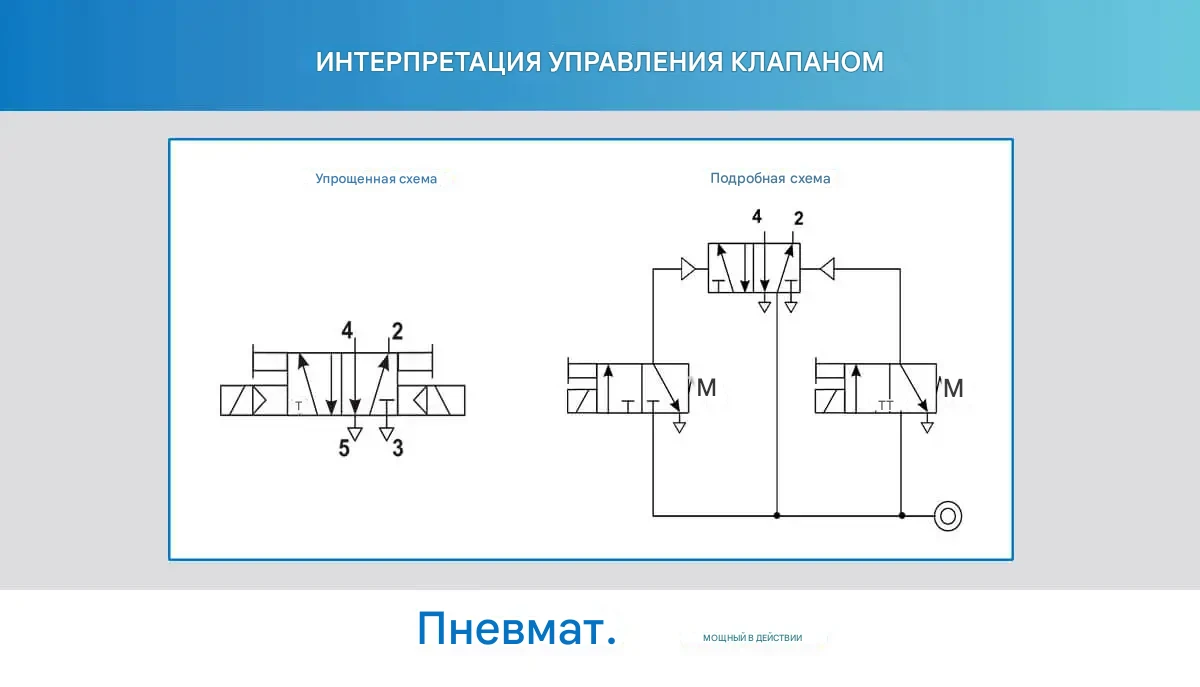

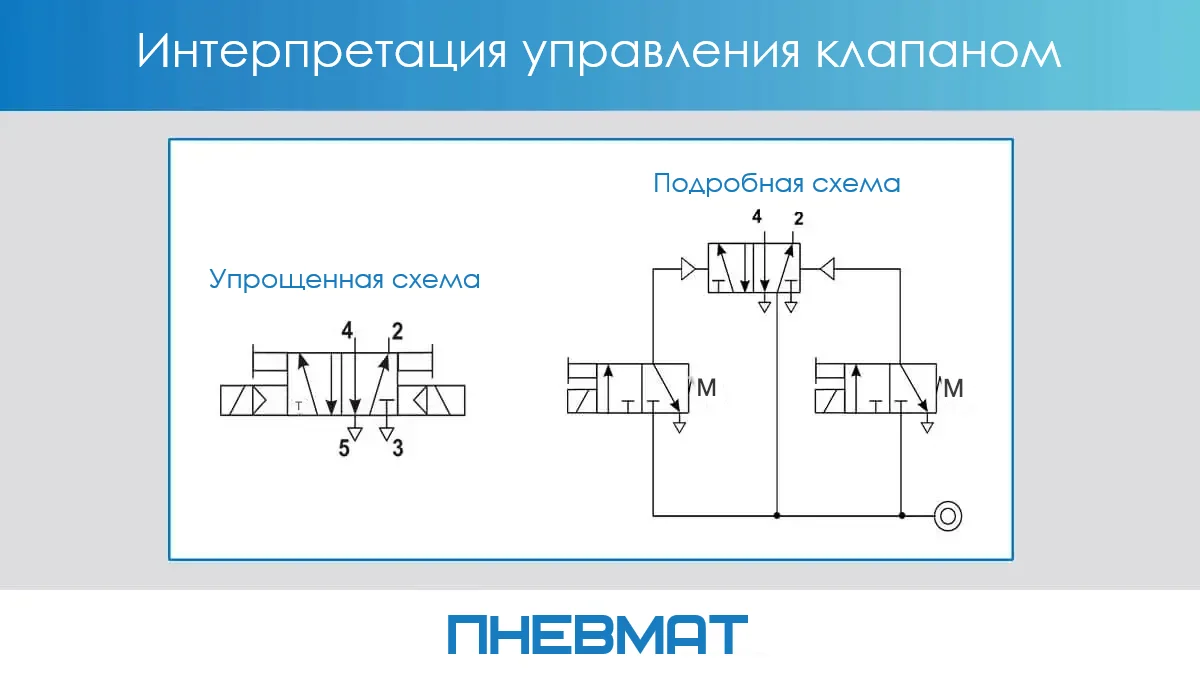

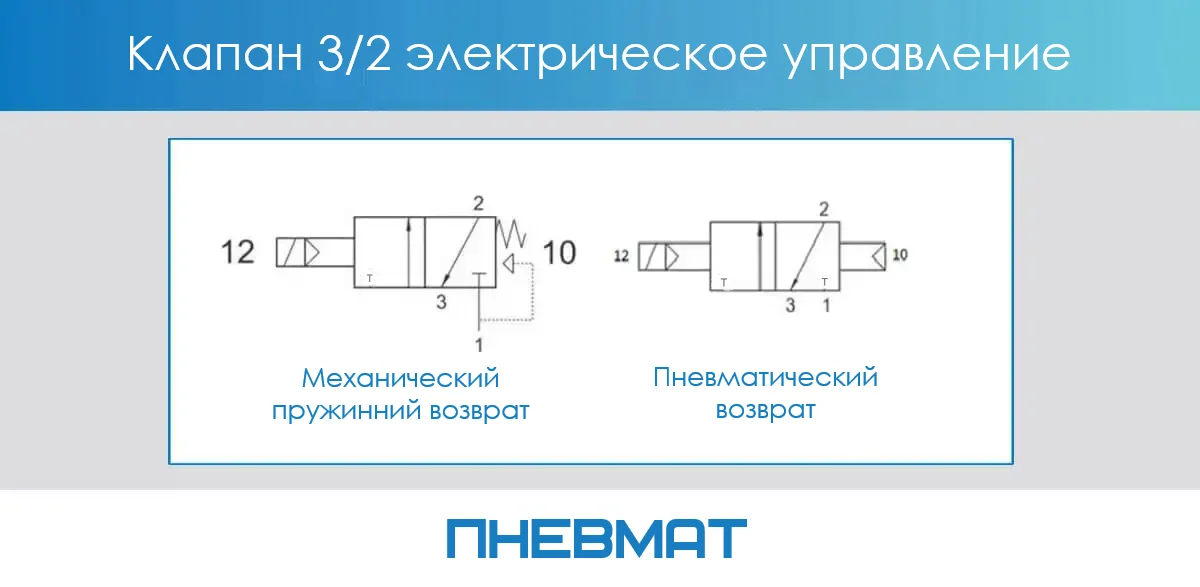

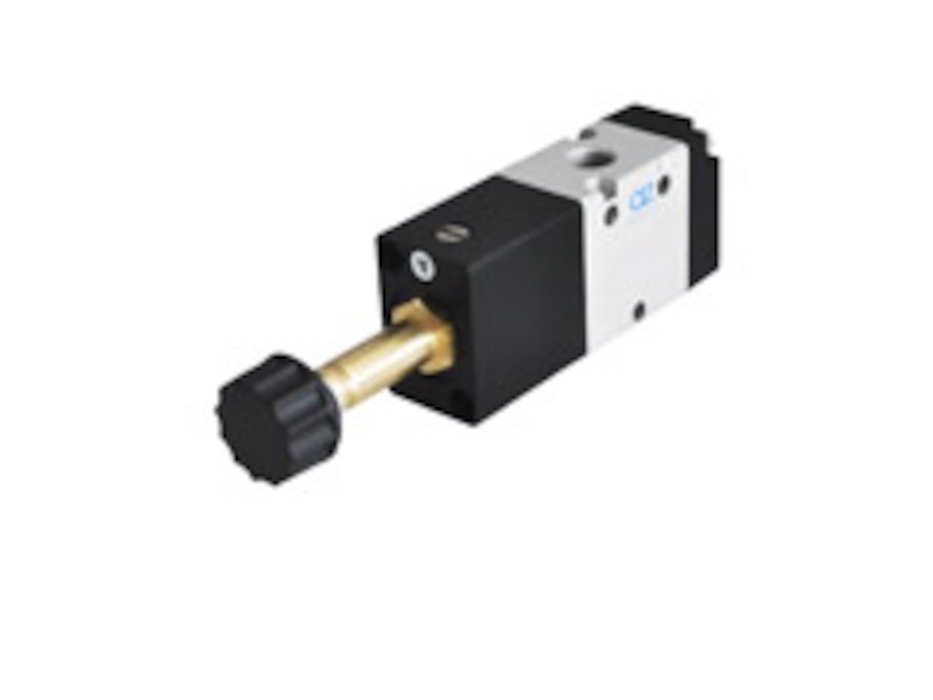

Работа бистабильного клапана с электрическим управлением 5/2 может быть интерпретирована как работа двух клапанов с электрическим управлением 3/2 (как показано на диаграмме ниже).

Независимо от того, является ли управление электрическим или пневматическим, для управления потоком воздуха, например, на технологический выход 4, достаточно импульсного сигнала. Если соленоид постоянно находится под напряжением, то технологическим выходом № 2 управлять невозможно.

Клапаны можно подключать друг к другу в зависимости от конфигурации (применения), которую вы хотите получить.

Сборка перепускных клапанов

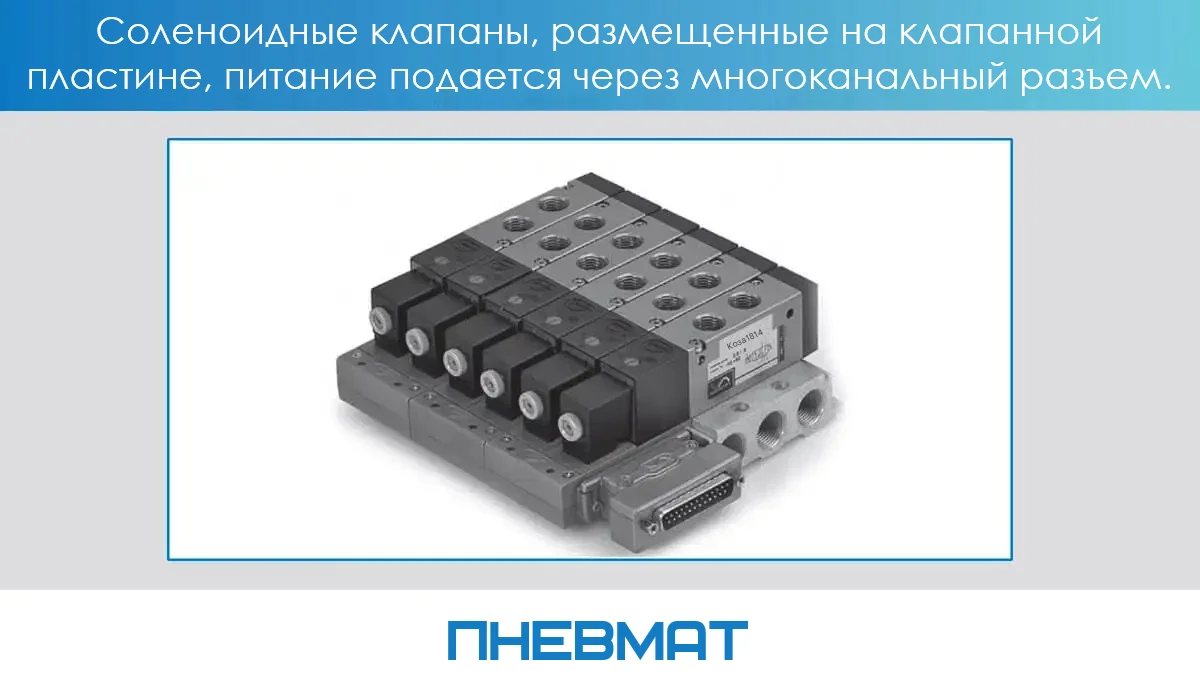

Сборка перепускных клапанов может осуществляться на тарелках клапанов. Это делается в первую очередь для экономии места. В этом случае для всех клапанов требуется один пневматический источник питания. С другой стороны, при использовании клапанов с электрическим приводом соленоиды могут питаться по отдельности или через многоконтактный кабель. Каждый контакт электрически соединен с отдельным соленоидом. Для такой сборки может потребоваться использование специальных плат от производителя используемого соленоида.

На рынке также представлены клапаны, предназначенные для монтажа на клапанные пластины, размеры которых стандартизированы. Это означает, что независимо от производителя любой стандартизированный клапан может быть установлен на адаптированную монтажную плиту.

Наиболее популярными являются стандартизированные клапаны ISO 5599/1 с размерами:

ISO 1

ISO 2

ISO 3

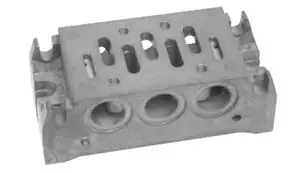

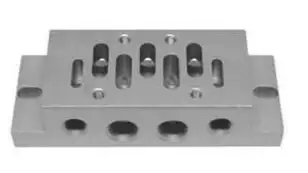

Эти клапаны могут быть подключены к специальной плите как по отдельности, так и последовательно, как показано на примере монтажных плит для клапанов ISO 5599/1:

Клапаны со стандартизированными размерами также соответствуют стандартам VDMA 24563, ISO 15407 (ISO 01 (25 мм) и ISO 02 (18 мм)). Для них также предусмотрены одиночные или серийные монтажные платы.

Пример клапана VDMA 18 мм 5/2 с электроприводом (клапан AZ 851 ME xx)

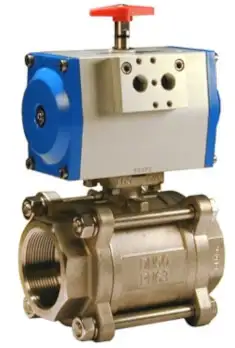

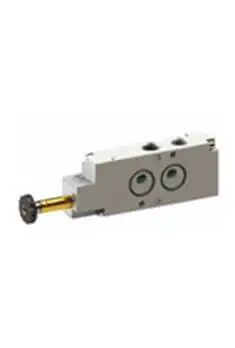

Последний тип клапана, имеющий стандартные размеры, - это клапан NAMUR. Конструкция этого клапана позволяет напрямую присоединять его к четвертьоборотному пневматическому приводу.

Клапан NAMUR, установленный на четвертьоборотном приводе

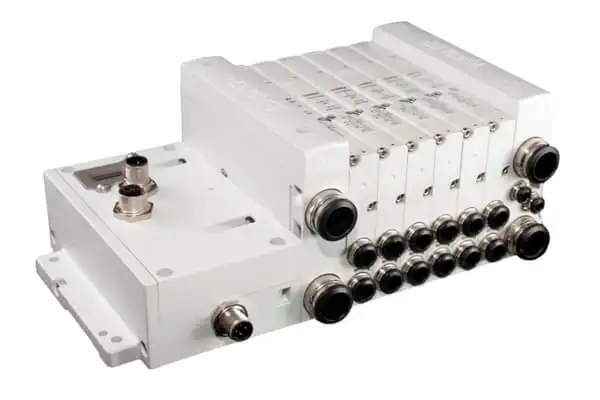

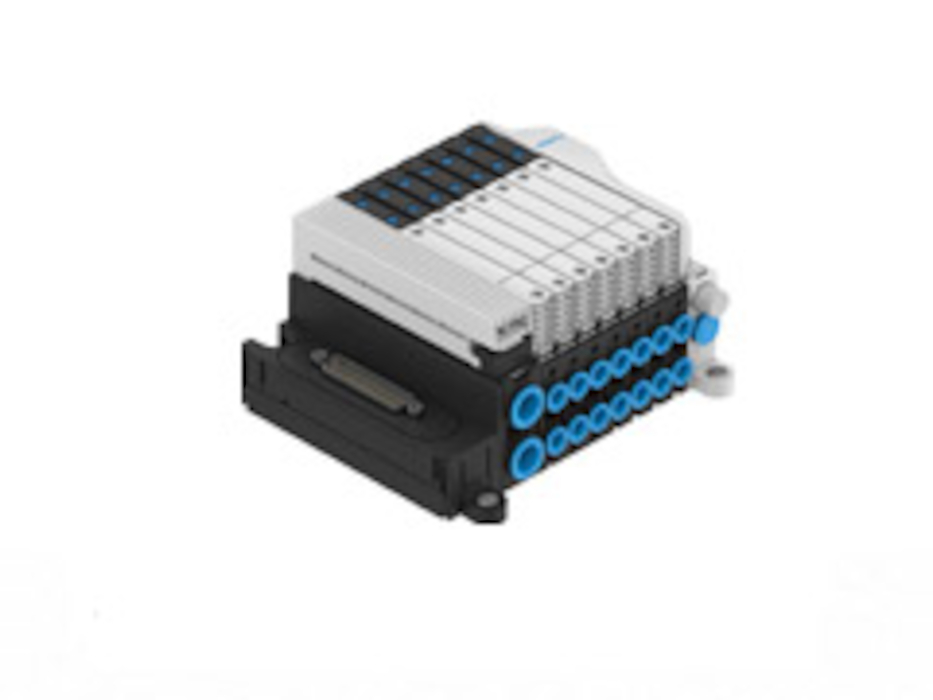

Клапанные острова

Клапанный остров - это интегрированный блок, объединяющий несколько клапанов в единый компактный блок или модульную конструкцию. Клапанные острова используются для централизации функций управления в пневматических системах и имеют множество преимуществ по сравнению с традиционными решениями, где клапаны разнесены и подключены через многочисленные шланги.

Основные особенности и преимущества использования клапанных островов:

• Компактность: концентрация нескольких клапанов в одном месте экономит место и уменьшает размер системы.
• Сокращение количества соединений: уменьшение количества используемых шлангов и соединителей приводит к уменьшению количества потенциальных мест утечки и упрощает установку и обслуживание.
• Модульность: клапанные острова могут быть модульными, что позволяет легко расширять систему путем добавления или удаления клапанов по мере необходимости.
• Экономичность: уменьшение количества отдельных соединений и сокращение длины кабелей может привести к экономии средств и материалов.
• Быстрое реагирование: группирование клапанов рядом друг с другом может сократить время реагирования, что выгодно в некоторых областях применения, где скорость имеет решающее значение.
• Интегрированное управление: клапанные острова могут быть оснащены интегрированными системами управления, например ПЛК, для облегчения программирования и управления процессом.

Клапанные острова популярны во многих промышленных областях, особенно когда требуется точное управление и реагирование на динамически изменяющиеся условия.

Клапанный остров часто путают с клапанной пластиной. Однако клапанный остров не имеет клапанных пластин. Он состоит из модулей. Большим преимуществом островов является то, что они не ограничиваются многоконтактными соединениями для управления. Они также могут включать промышленные коммуникации, такие как

• Profine
• Profibus
• Ethernet
• Ethercat

Предложение

В разделе "Клапаны и электромагнитные клапаны" вы найдете широкий ассортимент продукции для использования во всех отраслях промышленности. Перепускные и электромагнитные клапаны VESTA из серии Pneumat System изготовлены из высококачественных материалов, что позволяет использовать их даже в очень жестких и требовательных условиях. Они предназначены для работы в условиях отсутствия смазки. Наши технические консультанты дадут квалифицированную техническую консультацию по выбору клапанов и электромагнитных клапанов, подходящих для ваших нужд.

Пневматические клапаны и электромагнитные клапаны - предложение Pneumat System

Перепускные и электромагнитные клапаны Vesta, Aignep и AZ Pneumatica - это несколько серий с различными вариантами управления (электромагнитное управление, рычажное управление, воздушное управление и т.д.) и с широким диапазоном соединений G1/8, G1/4 и G1/2 (первое значение указывает количество пневматических соединений, а второе - количество положений, в которых может работать клапан.

В ассортименте Pneumat System есть нормально и центрально закрытые, открытые, моностабильные, бистабильные и т.д. клапаны.

Перепускные клапаны и электромагнитные клапаны серии E

Перепускные клапаны и электромагнитные клапаны серии E - это серия стандартных пневматических клапанов 3/2 и 5/3 и электромагнитных клапанов в следующих вариантах управления:

• пневматическое управление,
• пневматическое управление с возвратом давления,
• пневматическое управление с возвратом давления,
• двухстороннее пневматическое управление с пружинным возвратом,
• пружинное центрирование

Перепускные клапаны и электромагнитные клапаны серии K

Перепускные клапаны и электромагнитные клапаны серии K отличаются небольшими размерами и простотой установки.

Они используются там, где установка традиционного клапана затруднена. Клапаны и электромагнитные клапаны серии K отличаются компактной конструкцией. Клапаны в сборе с соленоидом и штекером изготовлены в соответствии с директивами ЕЭС по электромагнитной совместимости (89/336/EEC) и низкому напряжению (73/23/EEC - только для версий 110 и 220 В).

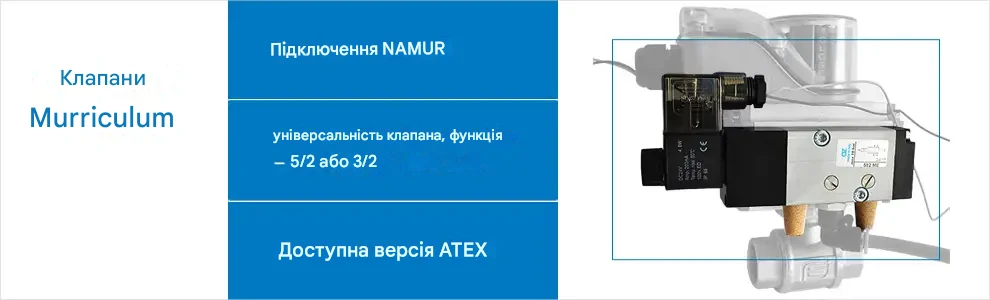

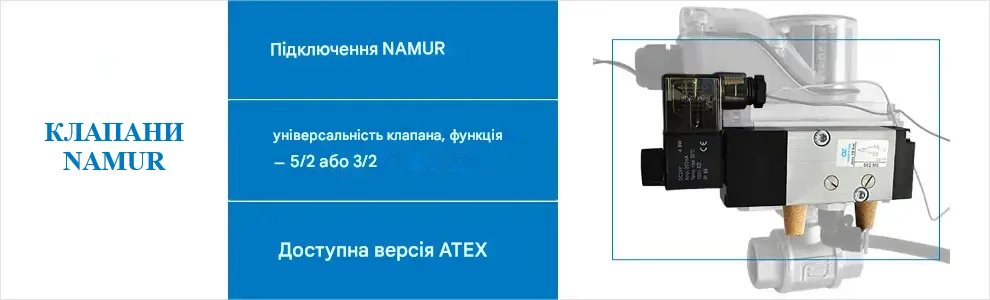

Клапаны и электромагнитные клапаны NAMUR

Клапаны и электромагнитные клапаны NAMUR - эта серия характеризуется специальной системой крепления в соответствии со стандартом NAMUR. Клапаны и электромагнитные клапаны этой серии доступны в следующих вариантах:

- клапан и электромагнитный клапан 3/2 или 5/2 - пневматическое управление, пружинный возврат,

 - клапан и электромагнитный клапан 3/2 или 5/2 - пневматическое управление, возврат за счет собственного давления,

- клапан и электромагнитный клапан 3/2 или 5/2 - пневматическое управление с обеих сторон.

Клапаны ISO и электромагнитные клапаны

Клапаны ISO и электромагнитные клапаны - продукция этой серии стандартизирована в соответствии со стандартами ISO 1 ISO 2. Доступные типы управления:

- пневматическое управление, самовозврат давления,

- пневматическое управление, пружинный возврат,

- управление перепадом давления,

- двустороннее пневматическое управление, пружинное центрирование,

- двустороннее пневматическое управление, пружинное центрирование.

Клапаны для последовательного монтажа

Монтажные клапаны серии G1/8, не требуют смазки. Они предназначены для работы в среде с температурой от -10˚C до +50˚C.

- клапаны прямого действия 3/2 G1/8,

- плунжеры и соленоиды для электромагнитных клапанов.

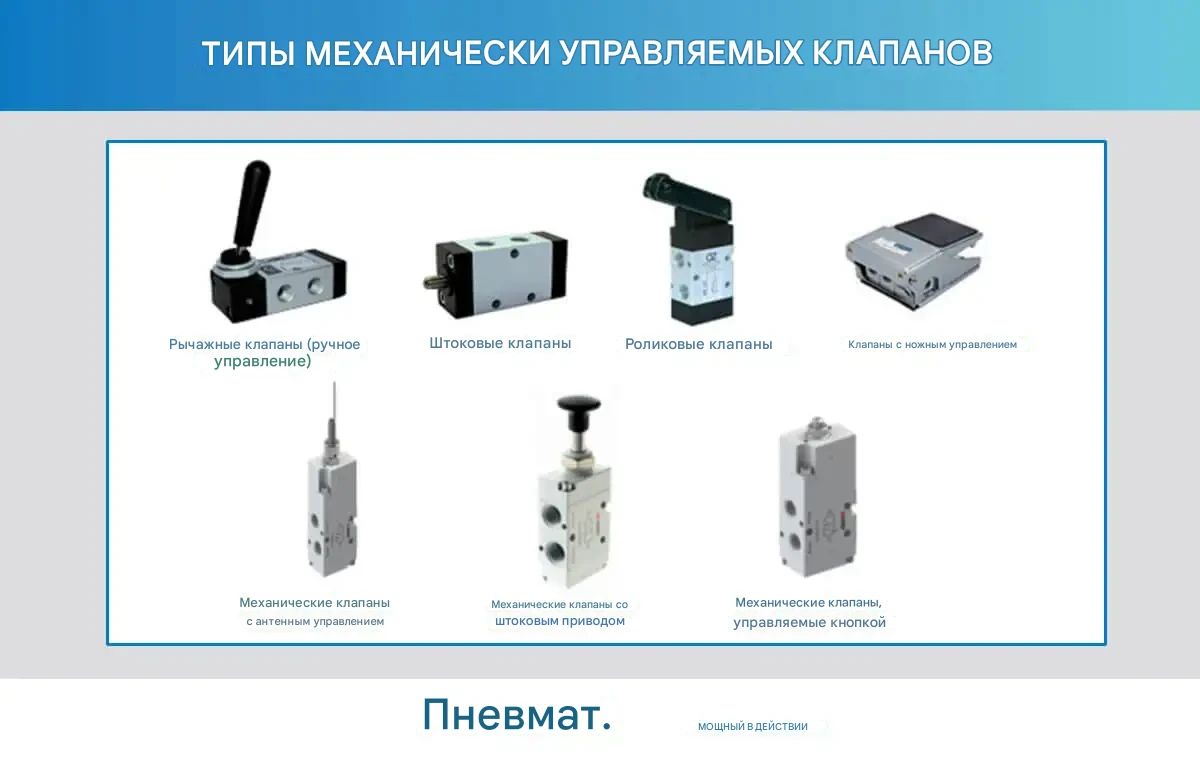

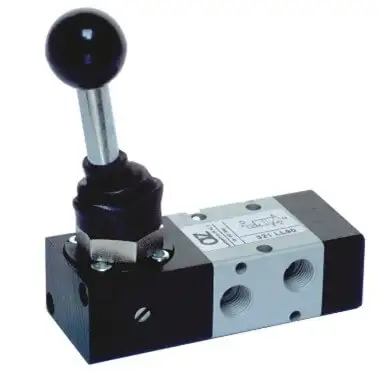

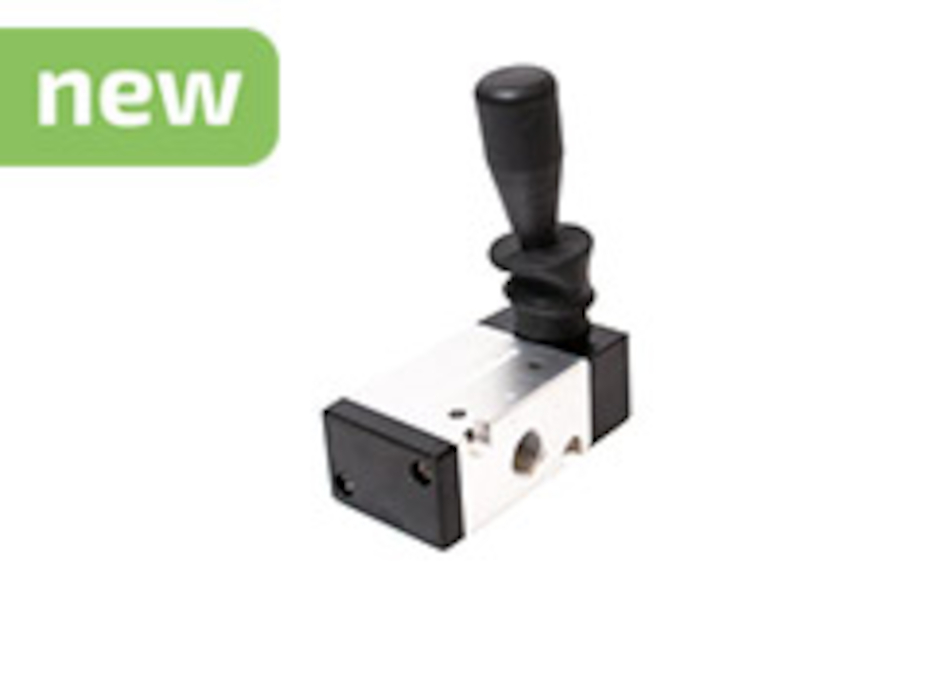

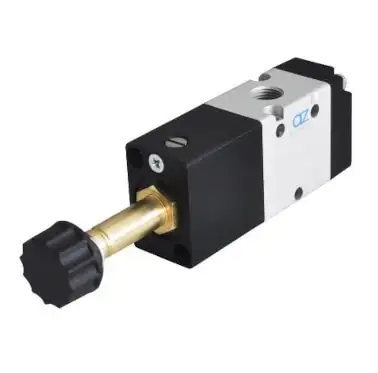

Механические клапаны

Механические клапаны - это стандартные клапаны с ручным управлением. Доступны следующие варианты: G1/4 и G1/8.

Остров клапанов MPV

Клапанный остров MPV позволяет интегрировать электрическое управление в популярные электромагнитные клапаны серии K.

Каждый соединительный модуль позволяет управлять парой клапанов в двух присоединительных размерах: T1 и T2. Основные особенности этой системы: - высокая скорость потока при небольшой занимаемой площади, - возможность одновременного управления 32 катушками, - простота расширения.

Клапанный остров 4HF

Данный раздел содержит информацию и подробные технические данные по: клапанным островам 4hf, клапанным островам NETLOGIC 4hf, компонентам клапанных островов 4hf и системам идентификации

- клапанные острова 4hf представляют собой модульные системы электромагнитных клапанов 4HF с интегрированным электрическим подключением, которые легко устанавливаются и легко расширяются и модифицируются.

Благодаря идее модульности, использование островной системы клапанов 4HF экономит время, место и значительно сокращает количество электрических и пневматических линий, необходимых для правильной работы вашей пневматической системы.

Технические данные:

Особенности конструкции:

Катушка CHF24.C - технические данные:

Катушка CHF24DC 24 В постоянного тока, катушка CHF24AC 24 В 50/60 Гц

Размеры 4HF

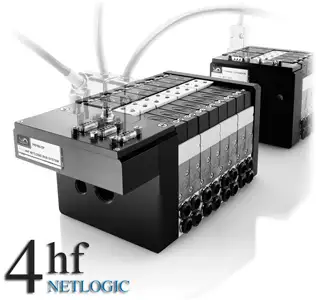

- Клапанные острова 4HF NETLOGIC - это отмеченное наградами решение, которое позволяет программировать и управлять даже самыми сложными пневматическими системами без излишнего расширения системы клапанных островов и системы управления. Еще одной важной особенностью системы 4HF NETLOGIC является ее небольшой размер.

Основными тенденциями в автоматизации технологических процессов являются миниатюризация приводов и интеграция систем управления всем производственным процессом с использованием популярных протоколов обмена данными, таких как Profibus, DeviceNet или Ethernet. Клапанный остров 4hf NETLOGIC от Vesta был разработан в соответствии с этими тенденциями. Сердцем системы является уже известный на польском рынке клапанный остров 4hf, интегрированный с модулем полевой шины и модулями ввода/вывода. К базовому клапанному острову с максимальным количеством катушек 32 можно подключить 6 клапанных островов по 16 катушек каждый, что дает в общей сложности до 128 одновременных сигналов ввода/вывода!!! Благодаря такой высокой степени гибкости можно программировать и управлять даже самыми сложными пневматическими системами без излишнего расширения системы клапанных островков и системы управления. Еще одной важной особенностью системы 4hf NETLOGIC является ее небольшой размер.

Основные технические данные системы 4hf NETLOGIC

По сравнению с решениями с классическими клапанами система 4hf занимает примерно на треть меньше места. Также значительно сокращается количество пневматических линий и, прежде всего, электрических линий управления.

Принадлежности для клапанов и электромагнитных клапанов

В разделе "Аксессуары для клапанов и электромагнитных клапанов" вы найдете обширное предложение крепежных систем для всех серий клапанов и электромагнитных клапанов, а именно:

- соединительные пластины для клапанов G1/8, G1/4,

- ремонтные наборы пластин клапанов (винты + уплотнительные кольца),

- ремонтные наборы клапанов

- наборы прокладок, заглушки для соединительных пластин клапанов, катушки соленоидов, заглушки для катушек соленоидов. В разделе вы также найдете подробные инструкции по установке клапанов на пластины.

Клапаны серии ATEX

Клапаны серии ATEX - используются во взрывоопасных средах. Они соответствуют всем требованиям директивы 94/9/EC, касающейся риска механического воспламенения во взрывоопасных средах. Благодаря соответствующей обработке отдельных частей клапана гарантируется полное заземление всех его компонентов.

Мембранные электромагнитные клапаны

Очень широкий ассортимент мембранных электромагнитных клапанов для управления потоком в системах открытия/закрытия сжатого воздуха. В ассортимент входят соленоидные клапаны из латуни, нержавеющей стали, а также экономичные версии.
