Штоковые цилиндры

Содержание

Поршневой цилиндр FESTO..

Обзор взаимозаменяемости ISO и NFPA..

Эксплуатационные преимущества сменных цилиндров.

Важные технические характеристики, которые следует учесть.

Стандарты против соображений по Cold Spec.

Стратегия внедрения и критерии выбора.



Поршневой цилиндр FESTO

Стандартизация пневматических цилиндров в соответствии со спецификациями ISO и NFPA изменила подход производителей оборудования и конечных потребителей к системам пневматических приводов. Эти независимые от бренда стандарты гарантируют, что цилиндры разных производителей остаются совместимыми по размерам, обеспечивая бесперебойность работы, которая продлится десятилетиями в будущем.

Обзор взаимозаменяемости ISO и NFPA

Цилиндры ISO 15552:2018 являются одним из самых распространенных стандартов в промышленной пневматике, определяющим критические параметры, включая размеры отверстий (от 32 до 320 миллиметров), резьбу портов, монтажные интерфейсы, рекомендованные длины хода и доступные аксессуары. Стандарт также определяет варианты монтажа, такие как конфигурации штифтовой крепи, и аксессуары, например, вилочные кронштейны.

Аналогично, цилиндры NFPA обслуживают преимущественно североамериканские рынки, где применение требуют дюймовых портов и резьб, в то время как метрические стандарты ISO охватывают глобальные рынки. Ключевые стандарты ISO включают:

• ISO 6432: Круглые пневматические цилиндры (всегда круглый тип корпуса).
• ISO 15552: Стандартные профильные цилиндры и цилиндры со стандартными стяжными штифтами.

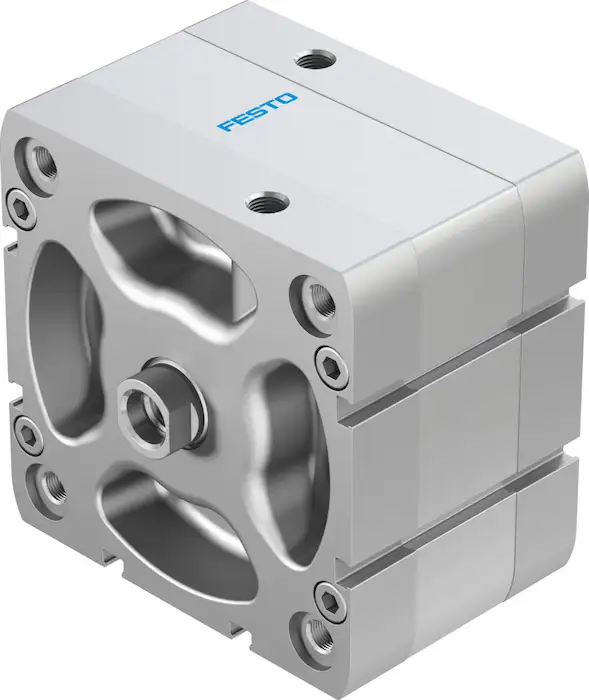

• ISO 21287: Компактные цилиндры.

Обратная совместимость, предусмотренная настоящими стандартами, обеспечивает длительный срок эксплуатации. Например, стандарт ISO 15552 заменяет стандарт ISO 6431, однако цилиндры, изготовленные в соответствии со стандартом ISO 15552, остаются полностью совместимыми с установками, соответствующими стандарту ISO 6431.

Эксплуатационные преимущества сменных цилиндров

Сменные пневматические цилиндры обеспечивают ряд преимуществ, в частности:

• Оптимизация запасов: Стандартизация, не зависимая от бренда, уменьшает потребность в больших запасах сменных цилиндров, упрощая контроль запасов и снижая затраты на поставку.
• Эффективность технического обслуживания: стандартизированные интерфейсы, размеры и технические характеристики обеспечивают простую интеграцию с существующим оборудованием без необходимости модификации.
• Адаптация по стандартам: несмотря на стандартизацию размеров, производители могут адаптировать функции, сохраняя при этом контрольные размеры и соединения. Например, можно настроить компактные двухсторонние цилиндры ADN (ISO 21287) для использования в условиях высоких температур, повышенной коррозионной стойкости и взрывозащиты в среде производства аккумуляторов для электромобилей (EV).
• Повышенная долговечность: Стандартизированные цилиндры содержат передовые материалы и конструктивные особенности. Цилиндры NFPA оснащены трубами из высокопрочного алюминиевого сплава с твердым (60 Rc) покрытием внутреннего диаметра, поршнями из алюминиевого сплава с абразивными полосами из PTFE, наполненными графитом и уплотнениями из нитрила Buna-N как стандартными компонентами.

Важные технические характеристики, которые следует учесть

Современные сменные цилиндры совмещают прочную конструкцию с универсальностью в широком диапазоне условий эксплуатации. Ключевые параметры выбора включают в себя:

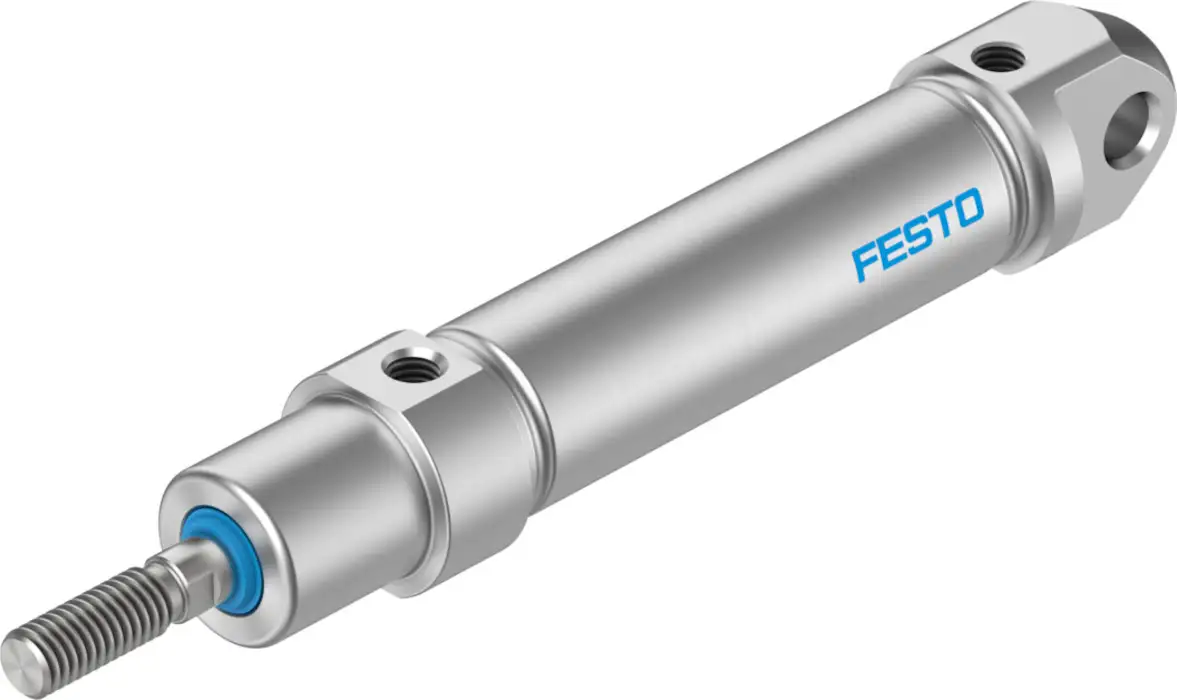

• Выбор материала трубы: Примеры включают алюминиевый сплав для стандартных промышленных применений, стальную конструкцию для тяжелых условий или коррозионностойкую нержавеющую сталь для пищевых и гигиенических сред.
• Конфигурации крепления — например, различные типы винтов и стили крепления.
• Оптимизация производительности: Функции включают специальные длины штоков, переменную амортизацию конечного положения, альтернативные уплотнительные материалы и настройки, специфические для конкретного применения.

Стандарты против соображений по Cold Spec

Понимание разницы между настоящими цилиндрами Interchange и продуктами cold spec имеет ключевое значение для инженерных решений. Цилиндры Interchange отвечают стандартам NFPA или ISO, обеспечивая гарантированное соответствие размеров у многих производителей.

Продукты «Cold spec», несмотря на то, что они приобрели статус де-факто стандарта благодаря широкому применению, могут несколько отличаться между брендами, что создает потенциальную неопределенность при замене или модернизации.

Стратегия внедрения и критерии выбора

Эффективное внедрение сменных пневматических цилиндров требует систематической оценки требований к производительности, специфичных для конкретного применения, условий окружающей среды и ограничений интеграции. Ключевые факторы включают тип цилиндра, метод приведения в действие, требования к размеру отверстия, спецификации давления и температуры, а также совместимость монтажного интерфейса.
