Гидравлические быстроразъемные соединения это что такое Гидравлические быстроразъемные соединения: определение.

Строение гидравлической муфты..

Гидравлические быстроразъемные соединения.

Применение – где используются быстроразъемные соединения?.

Классификация гидравлических муфт.

Быстроразъемные гидравлические соединения из латуни, нержавеющей стали и пластика.

Гидравлические быстроразъемные соединения с грибком / ISO16028 CEJN..

Серия 525 - Высокопроизводительные вставные муфты.

Серия X65 – быстрые соединители с плоской поверхностью премиум-класса ISO 16028.

Элиминатор давления.



Гидравлические быстроразъемные соединения это что такое Гидравлические быстроразъемные соединения: определение

Гидравлические быстроразъемные соединения – это специальные элементы, используемые в гидравлических системах, обеспечивающие удобное соединение и разъединение, а также быструю замену отдельных элементов системы без необходимости ее демонтажа , что значительно облегчает работу при выходе из строя или необходимости замены компонента. Гидравлические быстроразъемные соединения используются в различных отраслях индустрии, в том числе в строительстве, автомобилестроении и многих других.

Строение гидравлической муфты

Гидравлические быстроразъемные соединения состоят из двух частей: папы и мамы. Соединение можно выполнить быстрее, чем с помощью болтовых соединений, поскольку для этого не требуются инструменты. Для подключения нужно вставить патрубок в гнездо, где он автоматически фиксируется с помощью специального пружинного механизма. Гидравлические быстроразъемные соединения могут быть изготовлены из различных материалов, выбранных в соответствии с применением и условиями эксплуатации:

• нержавеющая сталь,
• оцинкованная закаленная сталь,
• латунь,
• пластик.

Гидравлические быстроразъемные соединения

Преимущества гидравлических быстроразъемных соединений

Гидравлические быстроразъемные соединения очень полезны во многих отраслях индустрии. Преимуществами гидравлических быстроразъемных соединений являются

• Скорость и простота использования : гидравлические быстроразъемные соединения позволяют быстро и легко соединять или разъединять трубопроводы без использования инструментов, значительно сокращая время, необходимое для монтажа или демонтажа.
• Надежность : гидравлические соединения производятся из высококачественных материалов, что делает их очень прочными и надежными.
• Безопасность : гидравлические соединения обеспечивают надежное соединение трубопроводов, минимизируя риск утечек и других неисправностей.
• Экономия времени и денег : С помощью гидравлических быстроразъемных соединений гидравлическую систему можно быстро и легко адаптировать к изменяющимся потребностям, экономя время и деньги на обслуживание и ремонт
• Гибкость : гидравлические быстроразъемные соединения доступны в разных размерах и конфигурациях для различных приложений.

Применение – где используются быстроразъемные соединения?

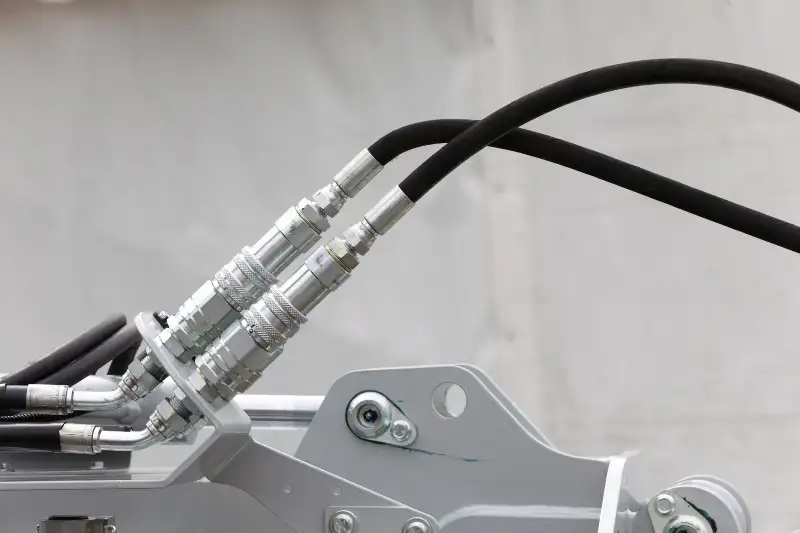

Гидравлические быстроразъемные соединения полезны в различных областях применения, где требуется быстрое и безопасное соединение гидравлических компонентов. Они могут использоваться в строительной технике, такой как экскаваторы, погрузчики, грузовые автомобили, промышленное оборудование, такие как насосы, гидравлические двигатели или клапаны.

Классификация гидравлических муфт

Гидравлические муфты Pneumat. доступны в нескольких различных версиях:

Гидравлические быстроразъемные соединения серий A и B.

Предлагаемые гидравлические муфты обеспечивают очень высокую гидравлическую мощность передачи, сохраняя при этом низкие перепады давления. Все гидравлические муфты могут быть установлены вместе с редуктором давления:

• Серия гидравлических быстроразъемных соединений – характеризуется латунным корпусом, нитриловым уплотнением, тефлоновым кольцом, пружиной и шариками из нержавеющей стали. Максимальное рабочее давление соединений составляет 300 бар. Благодаря универсальному характеру гидравлических соединителей, они используются в разном промышленном оборудовании, сельскохозяйственной и строительной технике. Гидравлические соединения с гидравлическим выходом с редуктором давления или без него, с заглушкой для быстроразъемных гидравлических соединений или без нее.
• Гидравлические быстроразъемные соединения серии B – в отличие от гидравлических соединений серии A, серия B характеризуется хромированным латунным корпусом или, в случае высокого потока, стальным корпусом. Гидравлические соединения используются в химической, пищевой и других отраслях промышленности.

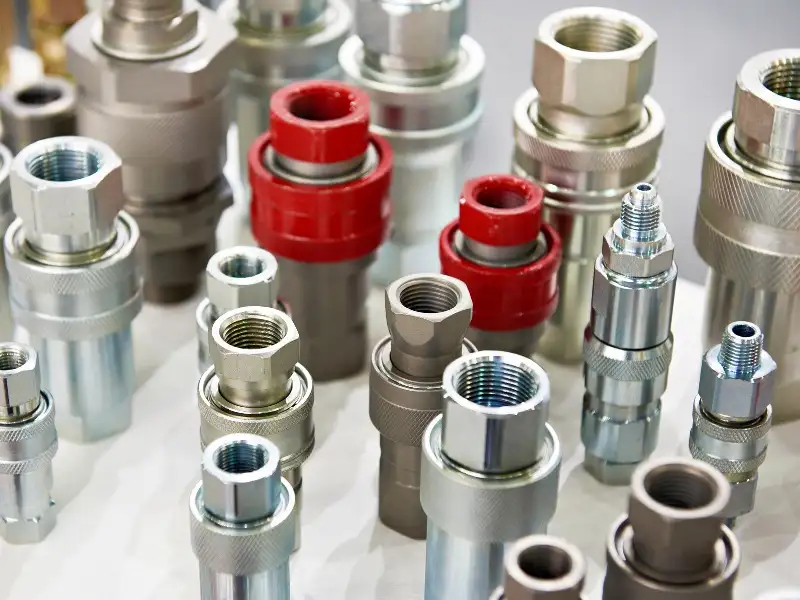

Быстроразъемные гидравлические соединения из латуни, нержавеющей стали и пластика.

• Латунные гидравлические фитинги – характеризуются пербунановым уплотнением, латунным корпусом и рабочей температурой от -20°C до +100°C. Гидравлические муфты с внутренней резьбой от G1/8 до G3/4 и NW от 4,3 до 13.
• Стальные гидравлические муфты - характеризуются витоновым уплотнением, стальным корпусом и рабочей температурой от -20°C до +200°C. Гидравлические муфты с внутренней резьбой от G1/8 до G3/4 и NW от 4,3 до 13.
• Пластмассовые гидравлические муфты POM – характеризуются корпусом с POM и рабочей температурой от -20°C до +90°C. Пластмассовые быстроразъемные соединения с внутренней резьбой от G1/8 до G3/8 и NW от 4,3 до 13.

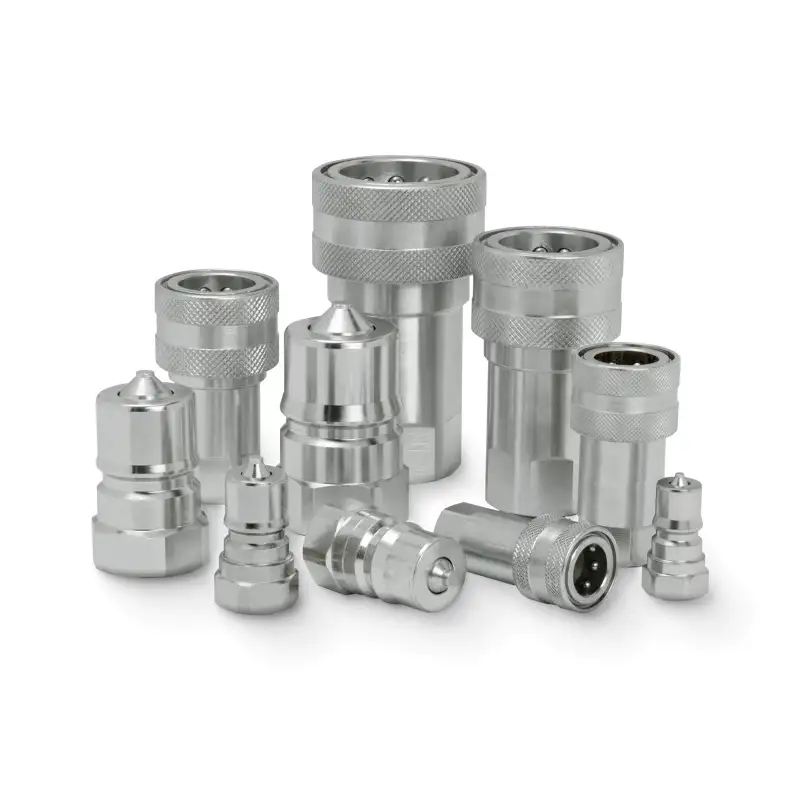

Гидравлические быстроразъемные соединения с грибком / ISO16028 CEJN

Быстроразъемные соединения CEJN с грибовидной головкой и ISO16028 используются для давления до 720 бар в промышленной и мобильной гидравлике (включая сельскохозяйственную и строительную технику). Все гидравлические быстроразъемные соединения могут быть установлены с редуктором давления, обеспечивающим соединение без необходимости применения чрезмерных усилий. Гидравлические быстроразъемные соединения CEJN уменьшают загрязнения, вызванные истечением гидравлической жидкости, что сводит к минимуму негативное влияние эксплуатации на окружающую среду. Для того чтобы справиться со строгими условиями окружающей среды, необходимо использовать качественную продукцию. Во всех отраслях промышленности потребность в быстром, безопасном и надежном соединении компонентов приобретает все большее значение.

Пищевая промышленность

Серия 525 - Высокопроизводительные вставные муфты.

• Ручное кольцо для дополнительной безопасности
• Высокая прочность
• Прочная конструкция

Серия CEJN 525, также известная как Северная серия, похожа на "Северный стандарт" в стали. Прочная конструкция обеспечивает максимальную долговечность и высокую производительность . Эти изделия оснащены дополнительным предохранительным замком и пломбой для лучшей работы. Дополнительный амортизатор давления, обеспечивающий соединение с минимальным усилием, даже если любая часть находится под остаточным давлением. Быстрые соединители и штекеры изготовлены из плакированной стали, а подвергающиеся чрезвычайной нагрузке детали усилены для обеспечения долговечности. Серия доступна в нескольких размерах.

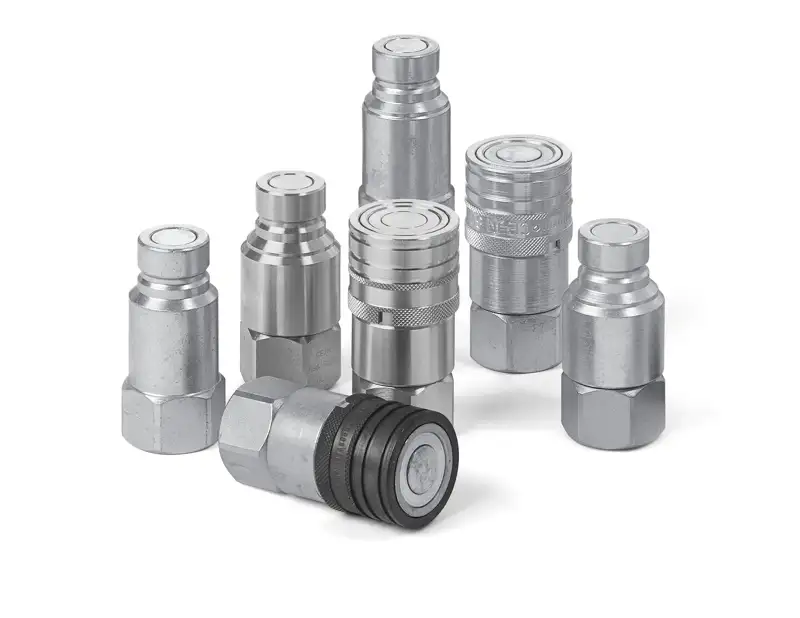

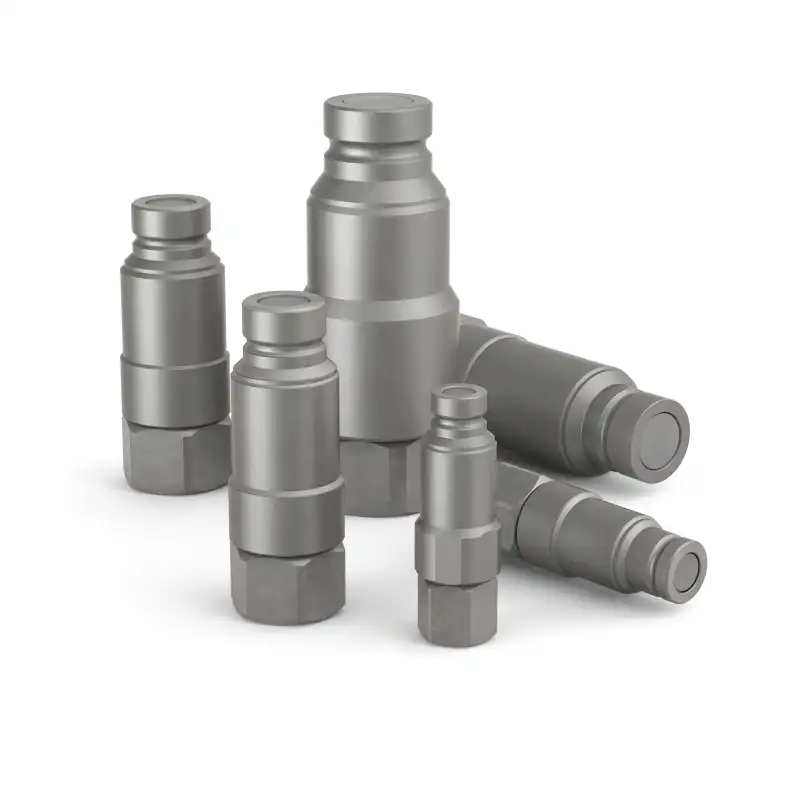

Серия X65 – быстрые соединители с плоской поверхностью премиум-класса ISO 16028

• Конструкция с плоской передней поверхностью
• Можно управлять одной рукой
• Предохранительный замок

Муфты с плоским торцом серии X65 с большим запасом отвечают требованиям стандарта ISO 16028 и предназначены для гидравлических применений в условиях низкого и умеренного давления. Конструкция (плоская поверхность) минимизирует утечку жидкости во время соединения и разъединения . Муфты и заглушки изготовлены из гальванизированной стали и доступны в нескольких размерах. Улучшенная защита от непреднамеренного разъединения гарантируется дополнительным предохранительным замком. Эти изделия эффективно используются в тяжелых гидравлических системах.

Современные современные гидравлические системы предъявляют очень высокие требования к чистоте. Однако на многих новых машинах все еще используются старые разъемы грибовидного типа ISO-A. В результате этого во всем мире из-за разъединения ежедневно вытекает огромное количество гидравлического масла, что приводит к высоким затратам на очистку и замену масла. Как следствие, при соединении в гидравлическую систему могут проникать загрязняющие вещества, что сокращает срок службы как отдельных компонентов, так и всей системы в целом.

Элиминатор давления

Увеличение количества масла, как следствие повышения температуры, приводит к невозможности соединения или к гораздо большему усилию соединения, в результате чего возникает так называемое остаточное давление. CEJN предлагает компактные редукторы давления, предназначенные для тяжелых условий эксплуатации, которые испускают воздух и выравнивают остаточное давление. Они обеспечивают возможность подключения гидравлической системы без применения излишних усилий, гарантируя быстрый и простой процесс соединения . К серии 525 "грибок" и изделиям, соответствующим стандарту ISO 16028, предлагаются предохранительные клапаны.
