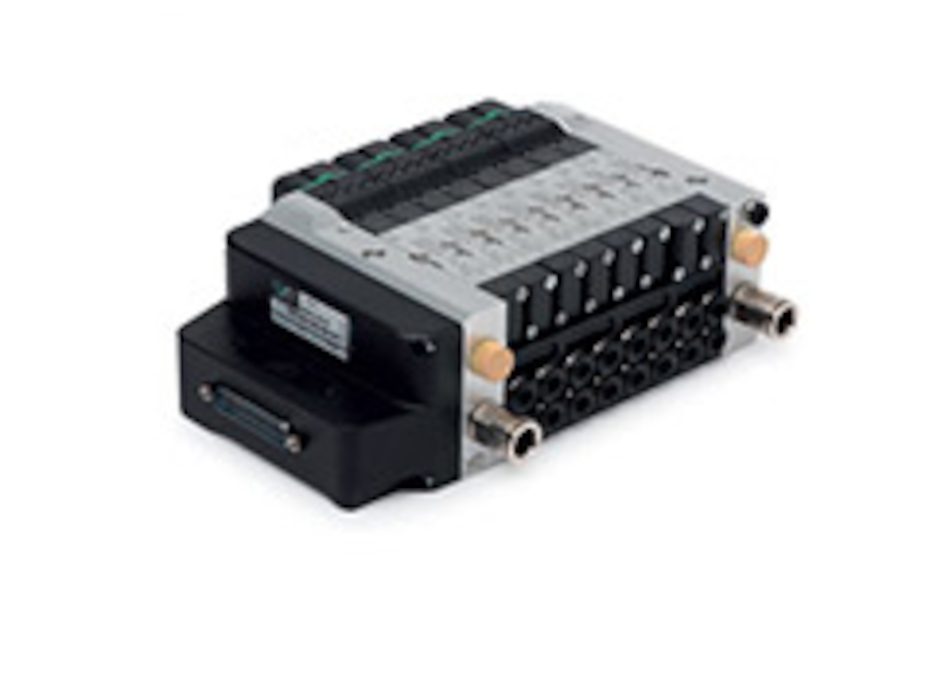

Терминал клапанов (пневмоостров)

Клапанные терминалы - комплексный блок управления, состоящий из блока коллектора (с клапанами) или клапанного блока и электрических аксессуаров, таких как разъемы, розетки и т.п. Встроенные узлы клапанов управляются посредством одного соединения. Терминал клапана гарантирует экономию места и расхода за счет уменьшения количества электрических, пневматических и гидравлических соединений. Благодаря индивидуальному подбору клапанов по диаметрам, их эксплуатации и управлению, терминалы клапанов используются для конкретных целей.

Каждая современная пневмосистема нуждается в надежных компонентах для своей стабильной работы. Важной частью такой системы являются пневмоострова и плиты для клапанов, помогающие оптимизировать работу оборудования и обеспечивающие максимальную производительность.

Пневмоостров 15V – это передовое решение для пневмосистем, которое позволяет легко и быстро организовывать работу клапанов и других элементов. Его главное преимущество – надежность и легкость установки.

Пневмоостров MPV является универсальным решением для пневматических систем, обладающим высокой производительностью и обеспечивающим стабильную работу клапанов.

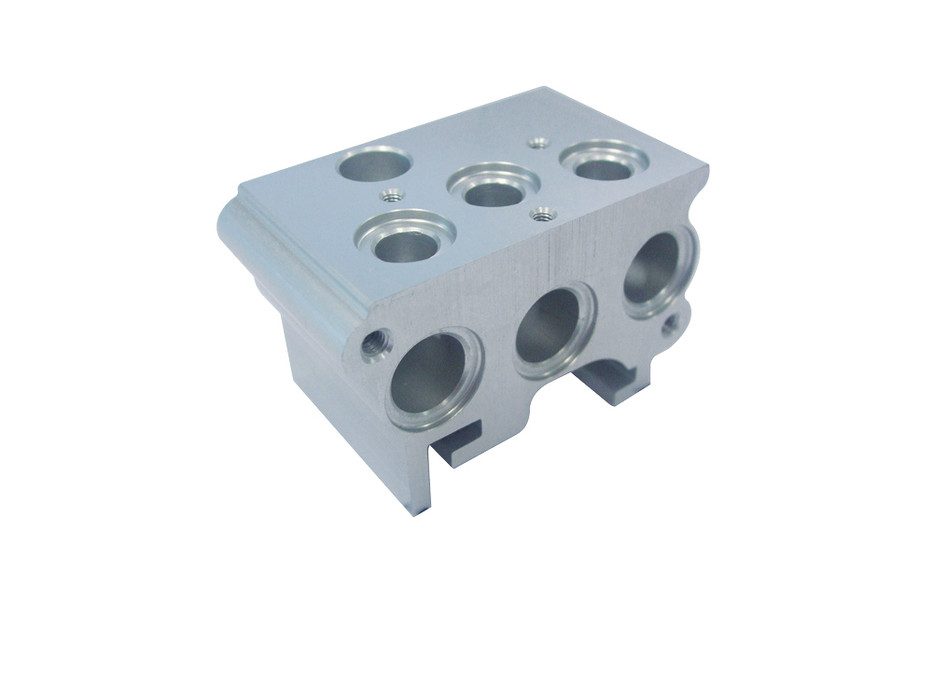

Монтаж клапанов в пневмосистеме производится с помощью специализированных плит. Плита для клапанов моноблок является идеальным решением для систем, где требуется высокая плотность расположения компонентов. Плита для клапанов модульная предоставляет возможность гибкой конфигурации вашей системы, позволяя легко добавлять или заменять клапаны. Если вам нужно стандартное решение, плита для клапанов ISO будет лучшим выбором. А для ищущих более универсальный вариант, Плита сборная AZ будет идеальным вариантом.

Выбор правильных пневмоостровов и плит для клапанов может значительно повысить эффективность вашей пневмосистемы, обеспечивая ее долговечность и стабильную работу.

Терминал клапанов 15V

Клапанные терминалы серии 15V, сохраняя компактную и модульную конструкцию, также гарантируют превосходную эффективность работы. Терминал - это абсолютно новый проект, в котором было достигнуто оптимальное сочетание пневматики и мехатронных решений. Терминалы соответствуют всем требованиям промышленности 4.0 по повышению эффективности производства и интеграции интеллектуальных машин с возможностью гибких изменений в самом модуле этих терминалов.

Все клапаны, установленные на терминалах, независимо от функциональности, были стандартизированы в одинаковых размеров толщиной 15 мм. Новый терминал серии 15V характеризуется быстрым временем реакции и полноценной связью с контрольными машинами, как ПЛК, так и ЧПУ. Остров имеет четыре протокола: Profibus, 37 Multipin, Profinet и EtherNet / IP. Универсальность зажимов состоит в полной совместимости со всеми протоколами и подключении до 32 электромагнитных клапанов в одном блоке. Скорость потока может составлять 830 мл/мин.

Корпус терминала выполнен из алюминиевого сплава и технополимера для оптимальной прочности, веса и качества изготовления. Поршни с уплотнениями изготовлены из эластомера и нержавеющей стали AlSi 302. Большим преимуществом клапанного терминала является то, что они могут работать не только под положительным давлением, но и под вакуумом, что делает его более универсальным.

Хорошее расположение штекеров и соединений, расположенных на той же стороне, где пульты дистанционного управления гарантируют хорошую эргономику работы с терминалом. Стандартные основы терминалов клапана является одинарными, что гарантирует легкую замену определенного клапана. Это также обеспечивается определенными вставными разъемами, которые оптимизируют пространство всего терминала. Степень защиты от воды обеспечивает IP67, а корпус устойчив к внешним загрязнениям.

Терминалы клапана можно приобрести как в комплекте, так и отдельные запасные части.

Терминал (зажимы/панель управления) клапанов MPV

Серия клапанов Vesta MPV обеспечивает интеграцию электронного управления в популярной серии K.

Каждый соединительный модуль дает возможность управлять парой клапанов двух размеров соединения: "T1" и "T2". Для типоразмера "T1" можно интегрировать управление электромагнитными клапанами размера G1/8 размера "K" и клапанами с непосредственным управлением MPB Ø4. Для типоразмера "T2" можно интегрировать управление электромагнитными клапанами размера G1/4 размера "K" и клапанами MPB G1/8 с непосредственным приводом в действие. Система MPV обеспечивает работу с 5/2, 5/3 и 2x3/2 клапанами при 24VDC или 24VDC. Благодаря высокой универсальности системы можно одновременно управлять 32 катушками.

Применение терминалов (зажимы/панель управления) клапанов

Клапанный терминал может быть использован как самостоятельный, комплектный блок управления машиной, станцией или частью производственной линии. В последнем случае обязательным оборудованием должен быть программируемый модуль управления и, необязательно, различные версии панелей оператора.

Клапанный терминал также может использоваться как блок, работающий под контролем контроллера высшего уровня или интеллектуального терминала клапана: в этом случае его собственный контроллер заменяется модулем связи с контроллером более высокого уровня.

Конструкция терминалов (зажимы/панель управления) клапанов

Клапанный терминал состоит из 4 основных групп модулей:

  • модули электрической части: входы и выходы двоичных и цифровых сигналов, входы и выходы аналоговых сигналов, источник питания и аксессуары;

  • модули электропневматической и клапанной частей;

  • модули связи с сетевыми шинами;

  • программируемые модули управления, обеспечивающих совместимость терминалов и контроллеров различных производителей.
