Определение мембранного электроклапана

Электромагнитные клапаны также называют мембранными электроклапанами — это полностью корректно и принято в технической отрасли.

Электромагнитный клапан (мембранный электроклапан) — это элемент, служащий для перекрытия и управления потоком жидких или газообразных сред. Основным компонентом, ответственным за управление электроклапаном, является электромагнитная катушка.

Типы электромагнитных клапанов

Мы различаем три типа мембранных электроклапанов: клапаны прямого действия, клапаны непрямого действия и клапаны комбинированного действия.

• Клапаны прямого действия (англ. Direct acting valve) работают при давлении от 0 бар. Эти клапаны чаще всего имеют соединения от 1/8’’ до 1/2’’.
• Клапаны непрямого действия (англ. Pilot operated valve или Servo-assisted valve) для срабатывания нуждаются в перепаде давления, который в зависимости от производителя составляет 0,1 - 0,5 бар. Например, если такой клапан будет демонтирован из трубопровода (то есть давление на входе и на выходе одинаковое) и после подачи напряжения на электромагнитную катушку клапан не откроется. Эти клапаны характеризуются большими соединениями, даже до 3 дюймов, а значит, большими номинальными диаметрами DN и большими расходами.
• Последний тип — клапан комбинированного действия (англ. Magnalift valve). Это клапан, который, так сказать, сочетает в себе характеристики клапана прямого и непрямого действия. Он не требует разницы давлений для срабатывания (работает при давлении от 0 бар) и имеет большие соединения, даже до 1,5 дюйма.

Конструкция электромагнитного клапана

Мембранный клапан состоит в основном из корпуса, поршня, пружины, мембраны (в случае клапанов промежуточного и комбинированного действия) и, конечно же, электромагнитной катушки. Наиболее часто используемыми электроклапанами являются модели с корпусами из латуни и нержавеющей стали, реже, например, из технополимера, которые используются в химической промышленности, например, в сельском хозяйстве.

Элементы внутри электроклапана, независимо от материала корпуса, всегда изготавливаются из нержавеющей стали.

Принцип действия отдельных типов клапанов на примере нормально закрытых (NC) клапанов

Принцип действия клапана прямого действия – как показано на видео ниже, среда, подаваемая на электроклапан, течет в нем до определенного момента, заполняя при этом также его шток. После подачи питания на электромагнитную катушку внутри штока возникают линии силы электромагнитного поля, которые настолько велики, что преодолевают усилие пружины, втягивая поршень вверх, в результате чего происходит поток среды к выходу электромагнитного клапана. Этот процесс продолжается до тех пор, пока катушка находится под напряжением. После отключения напряжения электромагнитной катушки электромагнитное поле исчезает, и пружина снова прижимает поршень выхода электроклапана, перекрывая поток среды.

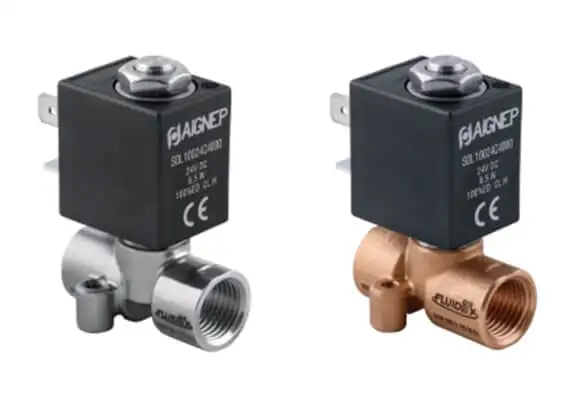

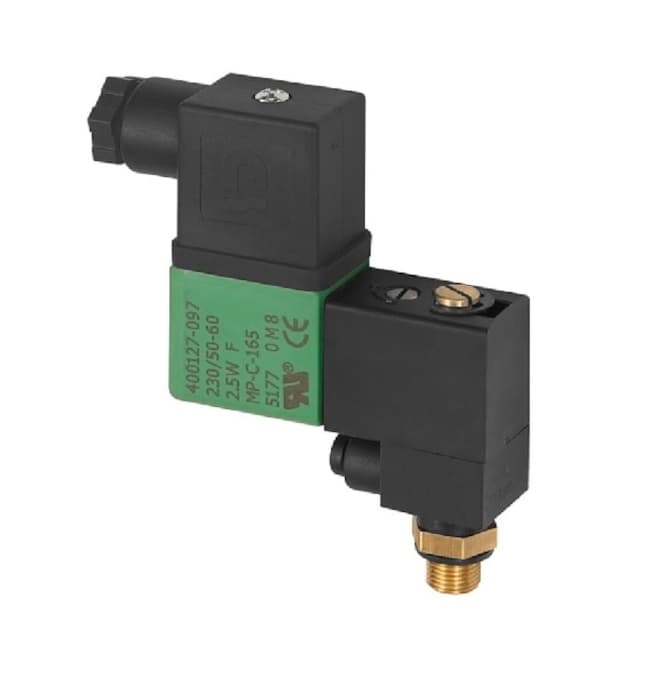

Рис. 1. Примеры клапанов прямого действия

Принцип действия комбинированного клапана – как и электроклапан прямого действия, не требует разницы давлений для срабатывания, а принцип действия также схож с ним. Как можно заметить на видео ниже, разница заключается в том, что механизм с пружиной, расположенный внутри штока, соединен с мембраной. Среда, подаваемая на электроклапан, заполняет пространство над мембраной, вызывая (помимо пружины) ее дополнительное прижатие к выходному отверстию электроклапана. Среда, которая заполняет пространство над мембраной, поступает через отверстие в ее внешней части, которая не отвечает за уплотнение выхода электроклапана. После подачи электрического напряжения на катушку возникает электромагнитное поле, которое должно быть достаточно сильным, чтобы преодолеть механическую силу пружины, прижимающей мембрану к выходу электроклапана. Клапан остается открытым, пока катушка находится под напряжением. После отключения катушки электромагнитное поле исчезает, что приводит к деформации пружины и прижатию мембраны к выходу электроклапана. Происходит перекрытие потока среды.

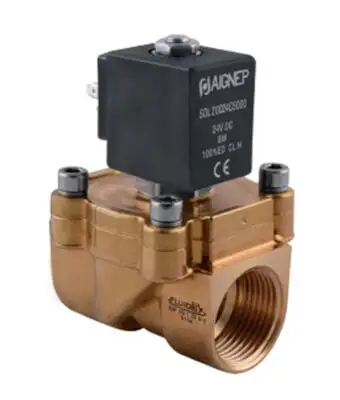

Рис. 2. Клапан комбинированного действия

Принцип действия клапана промежуточного действия – конструкция и принцип действия этого электроклапана отличаются от остальных, упомянутых выше. Как видно на видео ниже, помимо основного пути прохождения среды, внутри клапана находится дополнительный канал прохождения среды. После подачи среды на вход электроклапана она скапливается над мембраной, вызывая, как и в случае электроклапанов комбинированного действия, дополнительное прижатие мембраны к его выходу, что дополнительно обеспечивает его герметичность. Мембрана в этом случае не соединена непосредственно с механизмом, который находится внутри штока. После подачи электрического напряжения на катушку внутри штока создается электромагнитное поле, которое, преодолевая усилие пружины, «втягивает» поршень вверх по штоку, перекрывая поток в канале. Через канал начинает течь среда к выходу электроклапана. Это приводит к падению давления над мембраной, а затем к ее частичному подъему. Ее полное поднятие вверх и, как следствие, полное открытие клапана и полный поток вызывают давление среды, которое «давит» на образовавшееся пространство между мембраной и выходом электроклапана. Состояние полного потока сохраняется до тех пор, пока на катушку подается напряжение. После отключения напряжения происходит перекрытие потока в канале. Давление между входом и выходом выравнивается, происходит частичное опускание мембраны. Среда, подаваемая на вход электроклапана, заполняет пространство над мембраной, оказывая на нее давление и полностью закрывая клапан.

Как упоминалось ранее, электроклапан требует минимального давления для своего срабатывания, которое составляет 0,1–0,5 бар.

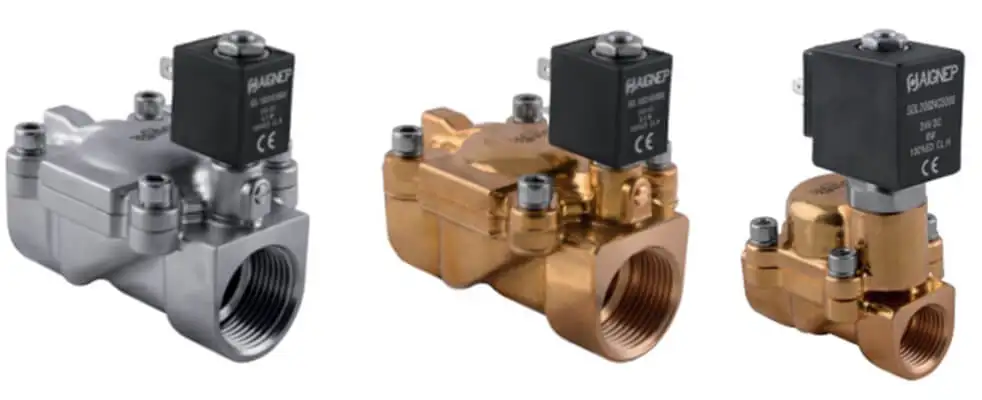

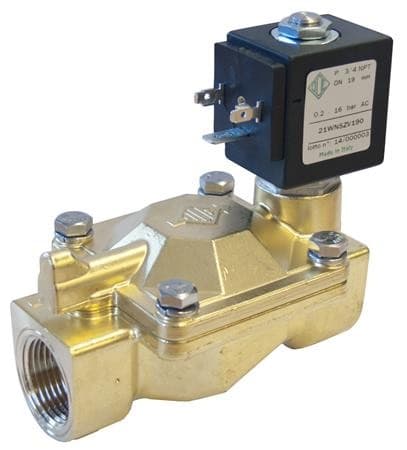

Рис. 3. Типичные примеры клапанов непрямого действия

Очень важно не перепутать соединения всех типов электроклапанов, т. е. вход с выходом при его монтаже. Поэтому на каждом клапане на его корпусе имеется стрелка, которая указывает направление потока среды.

Выбор мембранных электроклапанов

Для правильного выбора мембранного электроклапана необходимо учитывать следующие параметры:

• Тип среды – от этого параметра зависит, какой клапан с каким уплотнением (мембраной) будет выбран.
• Номинальный диаметр клапана – сужение пути прохождения среды внутри электроклапана.
• Будет ли существовать разница давлений?
• Требуемый расход через клапан – указывается в единицах л/мин или м3/ч.
• Следует иметь в виду, что в большинстве каталожных карт отдельных электроклапанов указан расход для воды, то есть расход для воздуха будет намного выше.
• Температура окружающей среды и среды – от температуры среды также будет зависеть, какое уплотнение (мембрана) будет выбрано для клапана (NBR, FKM/Viton), EPDM, тефлон (PTFE).
• Управляющее напряжение электромагнитной катушки – к наиболее популярным управляющим напряжениям: 24 В постоянного тока, 230 В переменного тока. К менее популярным: 12 В постоянного тока, 24 В переменного тока и 110 В переменного тока.
• Необходимые сертификаты (например, ATEX)

Монтаж мембранного электроклапана

При монтаже клапанов запрещается держать за катушку и поворачивать весь клапан. Необходимо крепко и стабильно вкручивать винт в трубопровод, а не поворачивать электроклапан. Электромагнитные клапаны могут монтироваться как вертикально, так и горизонтально, однако большинство производителей не рекомендуют монтировать электроклапаны катушкой вниз (нежелательно).

Предложение электромагнитных клапанов

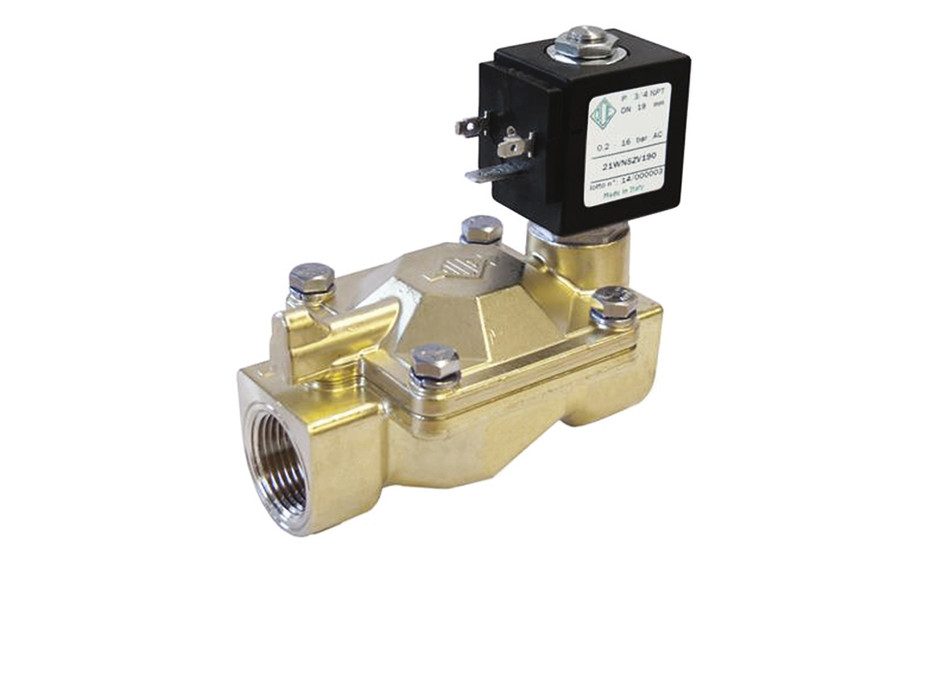

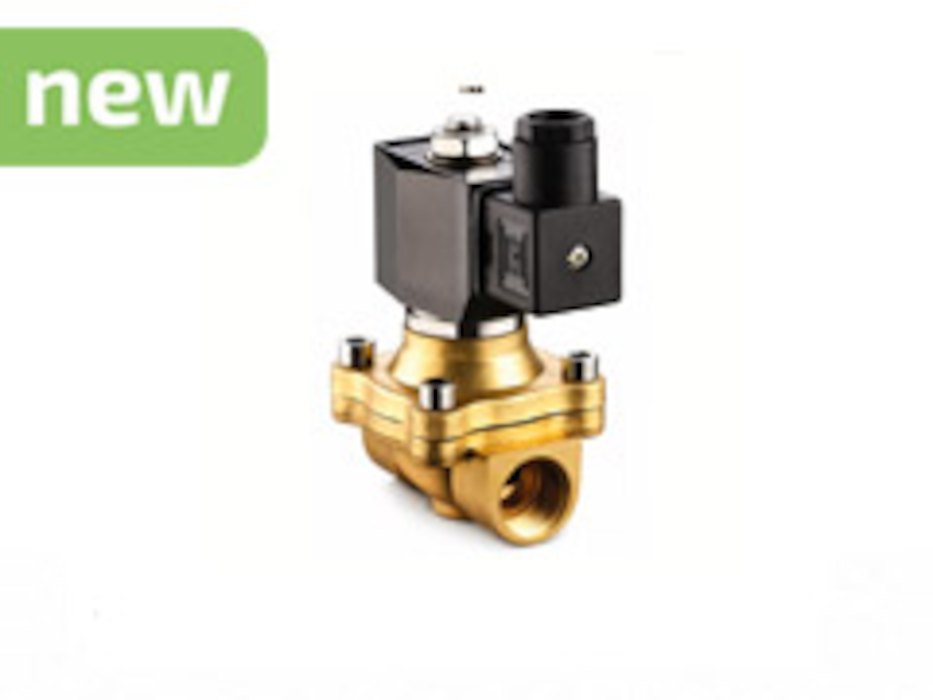

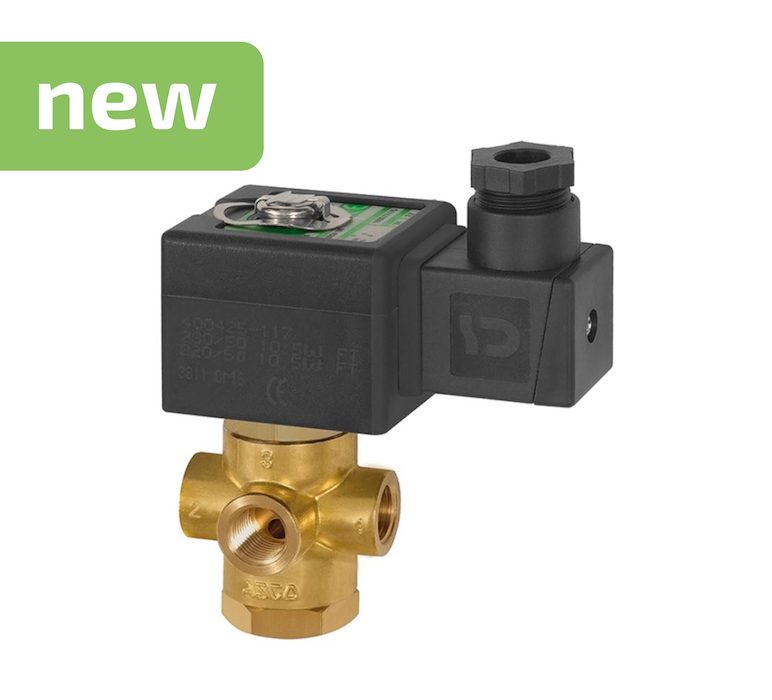

Электромагнитные клапаны из латуни

Универсальный электромагнитный клапан для газа, воды, воздуха, нейтральных жидкостей и летучих веществ, масел или бензина. В ассортименте представлены как латунные мембранные электромагнитные клапаны 3/2 и 2/2, нормально закрытые и нормально открытые, с непрямым, прямым и комбинированным действием. Диапазон доступных резьб составляет от 1/8" до 2 дюймов. Каждый мембранный электроклапан стандартно управляется напряжением 24 В постоянного тока, 230 В переменного тока и менее популярными 24 В переменного тока и 110 В переменного тока.

Электромагнитные клапаны из нержавеющей стали

Электромагнитные клапаны из нержавеющей стали 3/2 и 2/2 NC (нормально закрытые) прямого и непрямого действия. Мембранный клапан из этой группы полностью изготовлен из нержавеющей стали. Доступные резьбовые соединения: 1/8”, 1/4", 3/8”, 1/2", 3/4", 1" и 11/4", 11/2". Электромагнитные клапаны из нержавеющей стали используются для воды и нейтральных жидкостей, не требующих газа (в том числе природного газа), воздуха, минеральных и топливных масел, бензина.

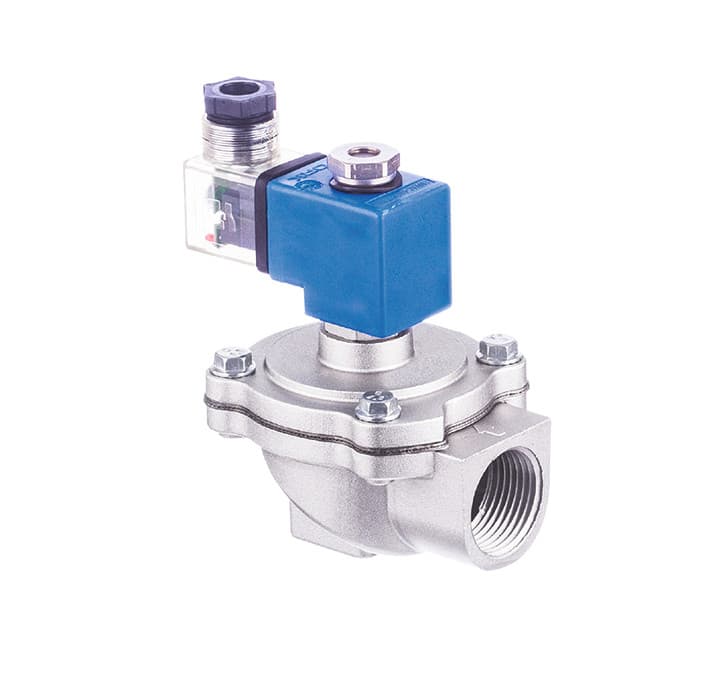

Импульсные электромагнитные клапаны для сжатого воздуха

Мембранный электроклапан 2/2 NC с питанием 230 В переменного тока, 24 В постоянного тока. Доступны электромагнитные клапаны для воздуха с резьбой от 3/4" до 3", с уплотнением NBR. Эти специализированные мембранные запорные клапаны используются в системах, отвечающих, в частности, за процессы очистки фильтров. Импульсный электроклапан имеет угловую конструкцию – благодаря такой оптимизации удается добиться максимально эффективных рабочих параметров. Как и другие электромагнитные запорные клапаны, он отличается упрощенным обслуживанием.

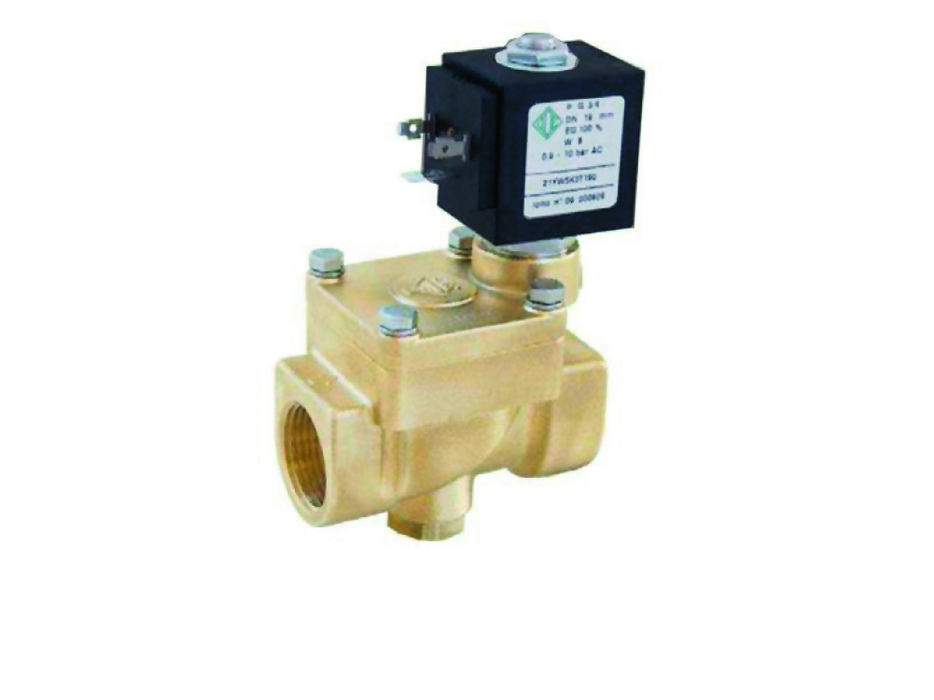

Электромагнитные клапаны для пара

Мембранный клапан для пара и горячей воды типа 2/2, нормально закрытый, промежуточного и прямого действия. Отсекающий электроклапан для пара доступен с резьбовым соединением от 1/8 до 2 дюймов и стандартно управляется напряжением 24 В постоянного тока, 230 В переменного тока и менее популярными 24 В переменного тока и 110 В переменного тока. Рекомендуемая производителем температура среды составляет от - 40°C до +140°C.

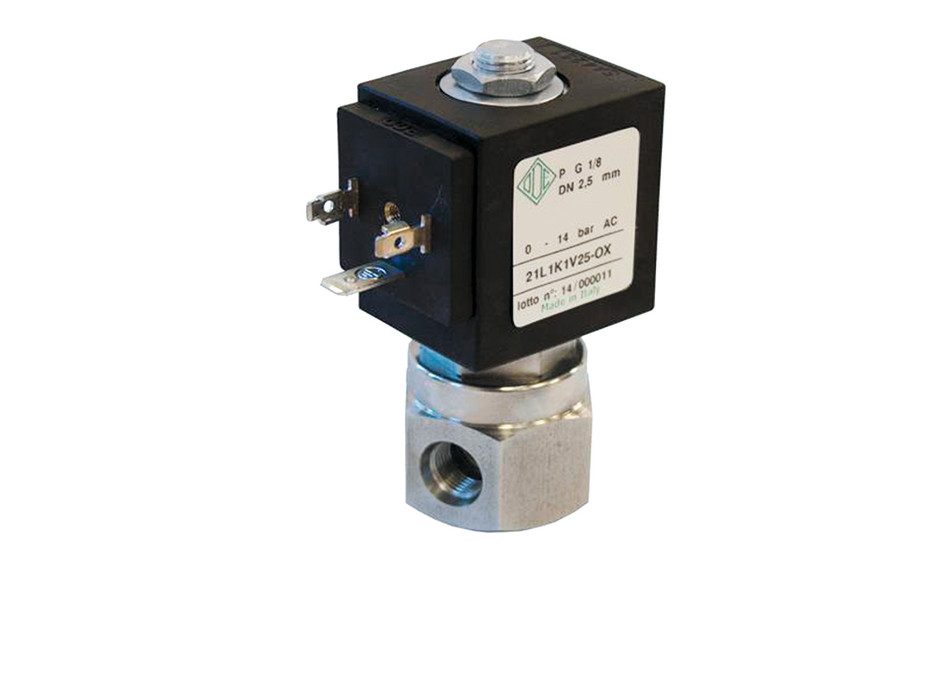

Электромагнитные клапаны для промышленного кислорода

Группа латунных и стальных электромагнитных клапанов управляется стандартно напряжением 24 В постоянного тока, 230 В переменного тока и менее популярными 24 В переменного тока и 110 В переменного тока. Конечно, эти клапаны обезжирены.

Мембранные электромагнитные клапаны для кислорода доступны с соединениями: 1/8”, 1/4", 3/8”, 1/2”, 3/4", 1”, 11/2”, 2”. Производитель рекомендует использовать мембранные клапаны при температуре от -10°C до +140°C.

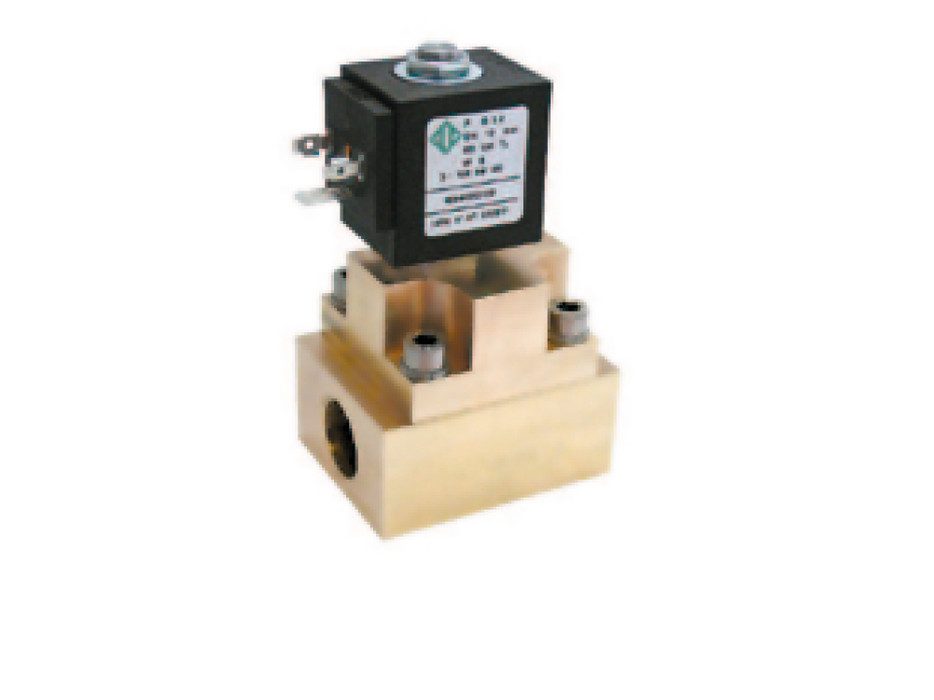

Высоконапорные электромагнитные клапаны

Pneumat поставляет вам высококачественные электромагнитные клапаны для давления до 100 бар. Эти характерные высоконапорные электромагнитные клапаны предназначены для различных сред, используемых в промышленности, таких как вода, инертный газ, минеральное масло и т. д.

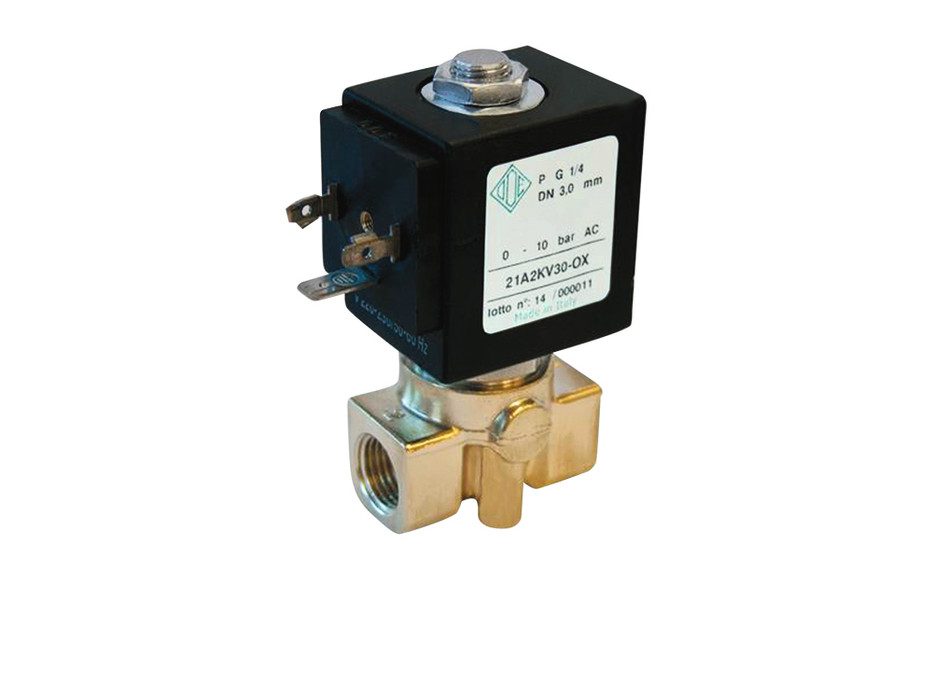

Пропорциональный электромагнитный клапан

В нашем широком ассортименте мембранных электроклапанов вы также найдете пропорциональный электромагнитный клапан NC (нормально закрытый) для работы в среде до 40 бар.

Этот мембранный клапан прямого действия управляется напряжением 24 В постоянного тока и имеет уплотнение FKM (Viton). Рекомендуемая производителем рабочая температура должна находиться в диапазоне от -10°C до +140°C. Электромагнитный клапан этого типа предназначен для воды, газа (в том числе природного газа), воздуха, масла, бензина или других нейтральных жидкостей и жидкостей.

Электромагнитные клапаны для вендинговых автоматов ODE

Группа электромагнитных клапанов, предназначенных для широко понимаемой индустрии вендинга и сервиса такого типа машин, т.е. кофемашин, самообслуживаемых автоматов с закусками, напитками и т.д. Электромагнитные клапаны для вендинга 2/2 и 3/2 с резьбой 1/8 и 1/4.

Применение электромагнитного клапана

Мембранные электроклапаны находят применение практически во всех отраслях и на всех промышленных объектах, где требуется управление потоком. Электроклапаны могут быть установлены на любом предприятии или в любой отрасли промышленности, где существует потребность в дистанционном управлении. Мембранные электроклапаны используются в химической, пищевой, энергетической, деревообрабатывающей, фармацевтической, автомобильной промышленности, на судах, в котельных.

Пищевая промышленность	Морская и судостроительная промышленность	Энергия и отопление	Химическая промышленность	Фармацевтическая промышленность	Производственные линии

Преимущества мембранных электроклапанов

Электромагнитный клапан является, например, альтернативой шаровым клапанам, управляемым электрически с помощью привода. При этом они значительно дешевле. Еще одним преимуществом мембранных электроклапанов являются их компактные размеры. Еще одним преимуществом является их широкая доступность, особенно из латуни и нержавеющей стали – мы предлагаем продукты со склада. Низкие затраты на ремонт и минимальная необходимость покупки нового, благодаря использованию ремонтных комплектов.

Привлекательная цена	Компактные размеры	Широкая доступность	Низкие эксплуатационные расходы
