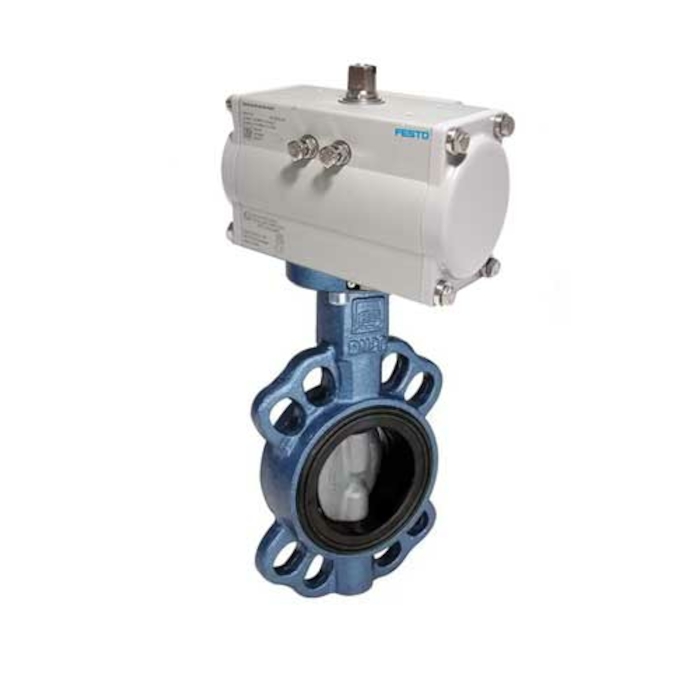

Клапаны "баттерфляй" фланцевые

Содержание

Фланцевые поворотные затворы для воздуха, газа, воды – краткая характеристика предложения Pneumat System

Ручной опрокидывающийся клапан серий ARTEMIS и THESIS

Воздушные клапаны серии ATLANTIS и ATLANTIS 40

Клапаны клапанные серии POLARIS и POLARIS 40

Поворотные заслонки – варианты конструкции

Регулировочные заслонки – принцип действия

Применение дроссельных заслонок

На что обратить внимание при выборе опрокидывающегося клапана?

Регулировочные запорные заслонки - преимущества и преимущества опрокидывающихся клапанов



Это особые клапаны, в которых шарик заменен специальной заслонкой. Pneumat System предлагает фланцевые клапаны для различных сред, включая газ, воду, воздух и т.д. Наше предложение включает в себя

Пластинчатые поворотные затворы - бесфланцевые поворотные затворы, размещаемые между двумя фланцами трубопровода, имеют только крепежные "ушки". Для монтажа требуется один комплект длинных болтов, проходящих через два фланца и клапан.

Поворотные затворы типа "ушко" – этот тип поворотных затворов имеет резьбовые отверстия в корпусе с двух сторон, для его монтажа требуются два комплекта гаек и болтов. Это позволяет при необходимости снять трубопровод с одной стороны. Однако заметьте, что в таком случае рабочее давление снижается.

Фланцевые и межфланцевые затворы являются одними из самых распространенных клапанов в промышленности, главным образом благодаря своей короткой конструкции, малому весу и хорошим характеристикам устойчивости к разным средам. Еще одним преимуществом регулирующих дроссельных клапанов является оптимизированная конструкция, позволяющая эффективно пропускать разные среды (воду, жидкости на основе различных веществ, газы, воздух и т.д.). Кроме того, поворотный клапан является компонентом промышленной арматуры, который можно легко автоматизировать, оснастив электроприводом, пневмоприводом, установив для других применений и т.п.

Подавляющее большинство дроссельных клапанов выполняют функцию открытия/закрытия в трансмиссионных трубопроводах. Учитывая рабочие параметры и гидравлические данные, центральные поворотные затворы могут использоваться в качестве регулирующей или дроссельной арматуры (отсюда часто употребляемые упрощенные названия, такие как регулирующий или дроссельный поворотный затвор).

Фланцевые поворотные затворы для воздуха, газа, воды – краткая характеристика предложения Pneumat System

Ручной опрокидывающийся клапан серий ARTEMIS и THESIS

Группа воздушных клапанов работающих при рабочих температурах от -20 °C до +160 °C. Межфланцевые дроссельные клапаны с тремя разными уплотнениями на выбор: EPDM, EPDM HT и VITON. Диапазон рабочего давления составляет максимум 10 – 16 бар. Ручка воздушной заслонки изготовлена ​​из углеродистой стали. Модели доступны в размерах от 1"1/2 до 12" (DN: 40-300). Перекидные клапаны этих серий используются для таких сред, как неагрессивные газы, жидкости и вакууме до 900 мбар. Фланцевые поворотные затворы доступны с ручками разных цветов и типов. В зависимости от размера крутящий момент перекрытия колеблется от 11 до 576 Нм.

Воздушные клапаны серии ATLANTIS и ATLANTIS 40

В отличие от предыдущих 2 серий, максимальный пусковой момент достигает 3250 Нм, а диапазон подсоединения опрокидывающего клапана – от 1"1/2 до 24" (DN: 40-600). Рукоятки стандартные и "колесные". Для работы с высокотемпературными жидкостями рекомендуется межфланцевая заслонка с уплотнением VITON (+160 °C), а для газов - с уплотнением NBR и VITON (+60 °C). Тип привода диктуется размером, для малых размеров (DN-DN200) – рычаг, а для воздушных заслонок от DN250 до DN600 – червячная передача.

Клапаны клапанные серии POLARIS и POLARIS 40

Задвижной клапан размером от DN40 до DN600 для работы при давлении 0-16 бар.

Поворотные заслонки – варианты конструкции

Ассортимент нашей продукции включает в себя регулирующие клапаны разных конструкций, в том числе:

Поворотные затворы с центровочными отверстиями в корпусе – такая конструкция позволяет легко соединять/отсоединять поворотный затвор с фланцами.

Поворотные клапаны с резьбовыми отверстиями в корпусе – поворотный клапан этой практической конструкции используется при проведении сервисных работ на насосах, поскольку он предлагает возможность фланцевого соединения только с одной стороны.

Поворотные затворы с разъемным U-образным корпусом – сквозные и резьбовые отверстия позволяют устанавливать их фланцем к фланцу или фланцевому соединению.

Сердцем дроссельных клапанов является манжета, то есть уплотнительное кольцо на седле дроссельного клапана, функция которого заключается в обеспечении герметичности на фланцах, в проходе и на валу. Кольцо может быть установлено на поворотный клапан 2 способами: оно может быть свободно вставлено в корпус или вулканизировано на опорном кольце, вставленном в корпус. Несомненным преимуществом первого решения является более простая замена манжеты в будущем. За счет зажима уплотнительного кольца между корпусом опрокидывающегося клапана и фланцами трубопровода достигается плотное уплотнение в местах соединения с фланцами. Максимально возможная температура, до которой может быть нагружен материал манжеты, определяется значениями давления и характеристиками транспортируемой среды.

Фланцевые поворотные затворы имеют важное преимущество перед фланцевыми поворотными затворами: корпус нагружается только силами тяги, возникающими под действием давления, поскольку силы, действующие на фланце, передаются с помощью болтов или штифтов. Фланцевый поворотный клапан дополнительно нагружается силами, возникающими в трубопроводе. Независимо от выбора корпуса, фланцевые соединения возможны в соответствии с различными стандартами, такими как. EN, ANSI, JIS.

В зависимости от таких переменных, как рабочая среда или среда, фланцевый и фланцевый поворотный клапан должен иметь уплотнительное решение, которое может наиболее эффективно справиться со специфическими условиями эксплуатации. В ассортименте Pneumat System клиенты найдут следующие решения для уплотнений:

• Поворотный клапан с EPDM – высокая устойчивость к повышенным температурам, химическим веществам, горячей воде.
• Бабочковый клапан NBR - высокая устойчивость к топливу, минеральным маслам, растительным и животным маслам, маслу, воде, буровому раствору.
• Витоновый поворотный клапан – высокая устойчивость к маслам, химическим веществам, повышенным температурам, озону, старению материала, атмосферным воздействиям, пламя, низкая газопроницаемость.
• Поворотная заслонка из силикона – устойчива к нагреву, озону, старению и химическим веществам, почти неизменные механические свойства во всем диапазоне рабочих температур.
• Возвратный клапан с карбоксинитрилом – высокая стойкость к истиранию, используется в пневматических транспортных системах, а также в пищевой промышленности.

Фланцевые/вафельные затворы могут иметь диски из ковкого чугуна, нержавеющей стали, алюминиевой бронзы и тефлона. Для сред средней и высокой коррозии мы рекомендуем диски с пластомерным покрытием. В этом решении не только диск изготовлен из PTFE, но и уплотнительное кольцо покрыто тефлоном. Тефлоновые дроссельные клапаны могут выполнять как запорную, так и дроссельную функции, эффективно выполняя свои роли в контакте с высококоррозионными средами.

Регулировочные заслонки – принцип действия

Принцип действия фланцевых и фланцевых поворотных затворов заключается в следующем: диск поворотного затвора совершает движение на 900 вокруг собственной оси в направлении, перпендикулярном газу или передаваемой воде. Центр седла и передающего трубопровода представляет собой ось вращения. Когда регулировочная заслонка закрыта, диск опрокидывающегося клапана прилегает к гибкой и герметичной манжете (эластомеру или пластику). Когда заслонка открыта, транспортируемая среда обтекает диск заслонки с обеих сторон. Короткий монтаж основан на стандарте EN 558-1-20, который позволяет использовать регулировочные заслонки для монтажа между фланцами, фланцевых соединений или в качестве клапанов для монтажа на конце трубопровода.

Значение крутящего момента, который должен создавать привод, является результатом силы трения уплотнения вала, которую необходимо преодолеть, создаваемой зазором между диском перекидного клапана и самоуплотнительным кольцом, а также силы потока среды, которую привод должен преодолеть.

Применение дроссельных заслонок

Регулировочные заслонки, благодаря своей приспособленности к разным средам и прочности, могут использоваться в широком спектре отраслей промышленности (независимо от того, управляются ли они электрическим, пневматическим или ручным приводом).

Широкие возможности конфигурации, универсальность и стойкость к загрязнению означают, что они найдут свое применение в управлении водо- и газоснабжением. Вот примеры применения газовых и водяных клапанов:

• энергетические технологии, технологии отопления, технологии центрального отопления
• системы горячего водоснабжения, системы кондиционирования
• системы охлажденной воды, системы питьевой воды, системы горячего водоснабжения
• системы распределения/подготовки воды, системы опреснения морской воды
• промышленные и строительные установки

Перекидные клапаны используются в замкнутых контурах в судостроительной промышленности и нефтеперерабатывающих заводах, на очистных сооружениях электростанций и сахарной промышленности, в пищевой промышленности, химической промышленности, металлургии, бумажной и целлюлозно-бумажной промышленности, промышленности ВДЭ (например, биотопливо) процессах и многих других установках в различных промышленных отраслях.

На что обратить внимание при выборе опрокидывающегося клапана?

В случае с опрокидывающимися клапанами важным элементом является редуктор, который должен работать плавно, но оставаться самоблокирующимся в любом положении. Также необходимо правильно подобрать крутящий момент для дроссельной заслонки. Кроме того, важными параметрами фланцевых поворотных затворов являются уплотнения и технические параметры, которые соотносятся с материалом конструкции поворотного затвора. Следует также рассмотреть все типы управления поворотным затвором и выбрать наиболее подходящий для ваших нужд. Важно также, чтобы фланцевый поворотный клапан имел возможность установки конечных положений и установки конечных выключателей. Следующие вопросы, которые следует задать, можно ли устанавливать поворотную заслонку под землей и есть ли на ней информация о положении (ручные поворотные заслонки обычно показывают положение на зубцах). В зависимости от конкретной модели заслонки стоит спросить об антикоррозионной защите.

Регулировочные запорные заслонки - преимущества и преимущества опрокидывающихся клапанов

Важным преимуществом дроссельной заслонки является относительно меньшая потеря давления, чем у других типов клапанов, что обусловлено конструкцией дроссельной заслонки (нет возможности изменить направление движения среды). К другим преимуществам поворотных затворов относятся их небольшой вес и габариты, что приводит к снижению затрат на транспортировку, монтаж или развертывание, а также эффективно влияет на процессы перемещения и логистику. Еще одной характерной особенностью поворотных клапанов является их универсальность применения - как с точки зрения рабочей среды, так и с точки зрения обрабатываемой среды и типа управления.

Важным преимуществом дроссельной заслонки является относительно меньшая потеря давления, чем у других типов клапанов, что обусловлено конструкцией дроссельной заслонки (нет возможности изменить направление движения среды). К другим преимуществам поворотных затворов относятся их небольшой вес и габариты, что приводит к снижению затрат на транспортировку, монтаж или развертывание, а также эффективно влияет на процессы перемещения и логистику. Еще одной характерной особенностью поворотных клапанов является их универсальность применения - как с точки зрения рабочей среды, так и с точки зрения обрабатываемой среды и типа управления.

Запорные заслонки характеризуются простой конструкцией, а их приведение в действие и управление может производиться с помощью ручного рычага, электропривода или пневмопривода.

Все поворотные затворы монтируются на центральном подшипнике, тогда как поворотные затворы кроме запорной функции выполняют еще и регулирующую функцию, поскольку угол положения каждого поворотного затвора составляет от 300 до 700, что характеризует линейный поток. Поворотные затворы относятся к группе плотно закрывающихся клапанов и, кроме сложных промышленных установок, могут использоваться, например, в водных установках, например, в бассейнах.

Поворотная заслонка состоит из корпуса с установленным в нем уплотнительным кольцом, уплотняющим диск и фланец (для фланцевого соединения поворотной заслонки другие уплотнения не требуются). Однако ключевую роль в длительной бесперебойной и герметичной работе дроссельной заслонки играет правильная подгонка тарелки к кольцу.
