Определение шарового крана

Шаровой кран — это элемент запорной арматуры. Он перекрывает поток среды, а отличительной особенностью от других типов кранов является наличие шара. Шар — это элемент, который обеспечивает перекрытие среды путем поворота на 90 градусов (относительно небольшой угол), приводимого в действие с помощью рычага в ручных кранах. Ранее использовавшиеся решения, например, задвижки или грибовидные крани, имели ручку, которую необходимо было поворачивать много раз, чтобы полностью открыть или закрыть поток. В шаровых кранах движение гораздо короче, благодаря чему компоненты изнашиваются меньше. Поэтому шаровые краны начали вытеснять более старые решения. Многооборотные крани (с колесиком) имели много утечек, вызванных износом металлических частей (трение металла о металл). В случае шаровых кранов эти утечки были сведены к минимуму за счет сокращения движения при переключении крана и использования материалов с очень хорошими трибологическими свойствами - тефлоновых уплотнений.

Конструкция шарового крана

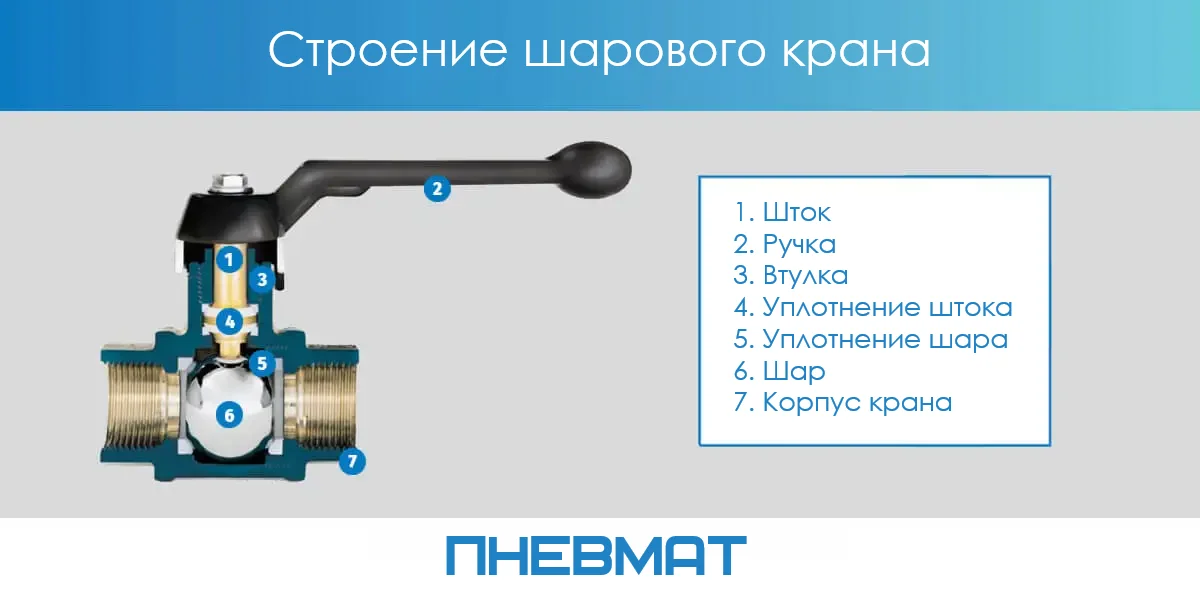

Шарик является сердцем, самым важным элементом шарового крана. Шаровой кранов состоит из корпуса, уплотнения, ручки (рычаг как исполнительный элемент).

Дополнительными компонентами являются также те, которые соединяют шарик с исполнительным элементом (с ручкой или приводом).

• Это шпиндель, на котором находятся уплотнения, предотвращающие вытекание среды из центра крана наружу (по приводу или ручке).
• В некоторых кранах также имеется сальник, который прижимает комплект уплотнений к корпусу. Если кранов имеет сальник, то в случае появления утечек с помощью инструмента мы можем слегка прижать его, благодаря чему мы предотвратим вытекание среды.

Глушитель и шпиндель являются съемными, их можно заменить. В других случаях после износа необходимо заменить весь кранов (не для каждого крана замена является экономически и временным смыслом). Корпус может быть 2-элементным или 3-элементным.



В случае 2-элементного крана это винтовой корпус, состоящий из 2 частей, которые позволяют разместить шарик и уплотнения внутри корпуса, а затем он скрепляется винтами и склеивается (защищается от развинчивания).

Отличительной чертой 3-элементного корпуса являются винты, соединяющие элементы корпуса. Соединение корпуса с помощью винтов позволяет легко и многократно демонтировать и монтировать кранов, благодаря чему мы можем без проблем очистить его внутри или заменить уплотнения. 3-элементные крани просты в обслуживании, восстановлении и поддержании чистоты.

Шаровой кранов такой конструкции подойдет везде, где присутствует загрязненная среда. Там, где среда вызывает быстрый износ уплотнений, 3-элементный кранов является определенно лучшим решением.

Двухходовые 2-элементные крани мало отличаются от трехходовых по конструкции. К корпусу прикручиваются элементы с уплотнениями и соединением. В шаре двухходового крана имеется только один проход, а в трехходовом кране имеется 2 или 3 прохода (шар в форме буквы L или T). Аналогично в 4-ходовых кранах. Различия касаются только сверления шара и количества соединений.

С точки зрения конструкции материала мы различаем латунные крани, изготовленные из углеродистой стали, нержавеющей стали, чугуна и пластмассы.

Латунные шаровые краны подходят для неагрессивных сред, т. е. воздуха, нейтральных газов, воды, в сельском хозяйстве, для сред, которые не вступают в реакцию с латунью (латунь имеет наименьшую стойкость к химическим соединениям). Латунь является недорогим материалом, кроме того, она устойчива к атмосферным воздействиям - шаровые краны в этом исполнении могут успешно работать вне зданий.

Другим материалом изготовления корпуса является углеродистая сталь, которая не устойчива к атмосферным воздействиям. Она должна быть дополнительно защищена от коррозии. В случае работы кранов на улице и с средой, которая исключает латунь, лучшим вариантом будет нержавеющая сталь. Самым дешевым решением для фланцевых кранов, используемых внутри помещений, будет чугун, который всегда защищен покраской, например, серия BLZK.

В шаровых кранах мы встречаем несколько основных материалов уплотнения шара. Наиболее популярным и часто используемым в промышленности является тефлон - PTFE. Он обладает очень хорошими трибологическими (смазочными) свойствами, относится к самосмазывающимся материалам. Имеет очень хорошую химическую стойкость (приглашаем ознакомиться с таблицей стойкости на нашем сайте) и допускается к применению в большинстве отраслей. В приложениях, где присутствуют более высокие температуры, используется тефлон, армированный углеграфитом (оптимальный диапазон работы составляет от 60°C до 200°C). Это уплотнения, которые мы используем для термомасел и пара с давлением до 10 бар.

В кранах, используемых для высоких давлений, применяются такие материалы, как PEEK и DELRIN. Наиболее популярной группой таких кранов являются крани для силовой гидравлики (до 500 бар), обычно имеющие корпус из черной стали и метрические соединения. Другим краном, заслуживающим внимания, является кранов с уплотнениями из DELRIN - кранов HIPRESS, который, несмотря на уплотнения для высоких давлений, имеет корпус из латуни и легко переключаемый алюминиевый рычаг. Крани этой серии часто используются для воды под высоким давлением, например, в автомойках. В версии с электрическим приводом они также находят применение в автоматических мойках.

В отраслях, где нельзя использовать тефлон, применяются специальные уплотнения. Одной из таких отраслей является, например, табачная промышленность. В этом случае используются крани, доступные в версии с уплотнениями из HDPE (полиэтилен высокой плотности). Мы также предлагаем версии специальных, специфических кранов для многих применений и требовательных отраслей.

Сальник может уплотняться с помощью различных систем и разнообразных уплотнений. В простых кранах используется плоская тефлоновая прокладка и уплотнительный кольцо из EPDM/NBR или VITON. В более сложных кранах, например, в латунных шаровых кранах TOTAL, используется запатентованный производителем сальник DSS4 с двумя комплектами конических уплотнений из тефлона. Это очень продвинутое решение, влияющее на высокое качество крана.

Применение запорных кранов

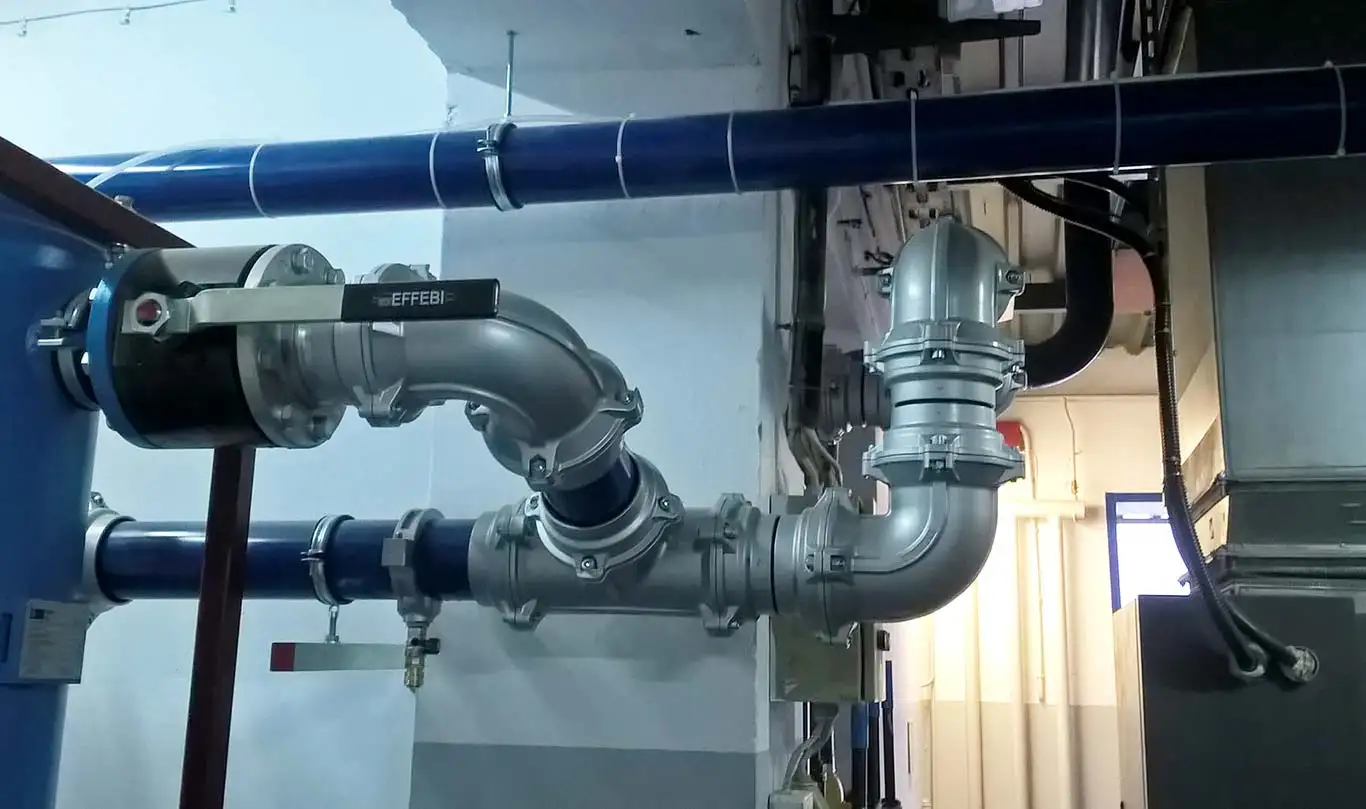

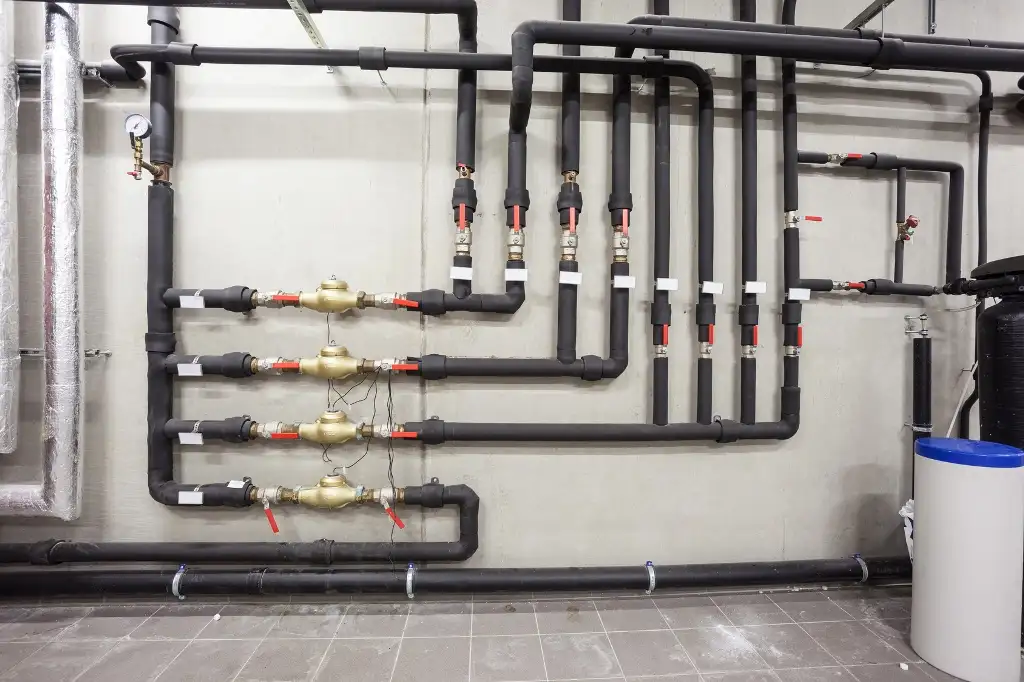

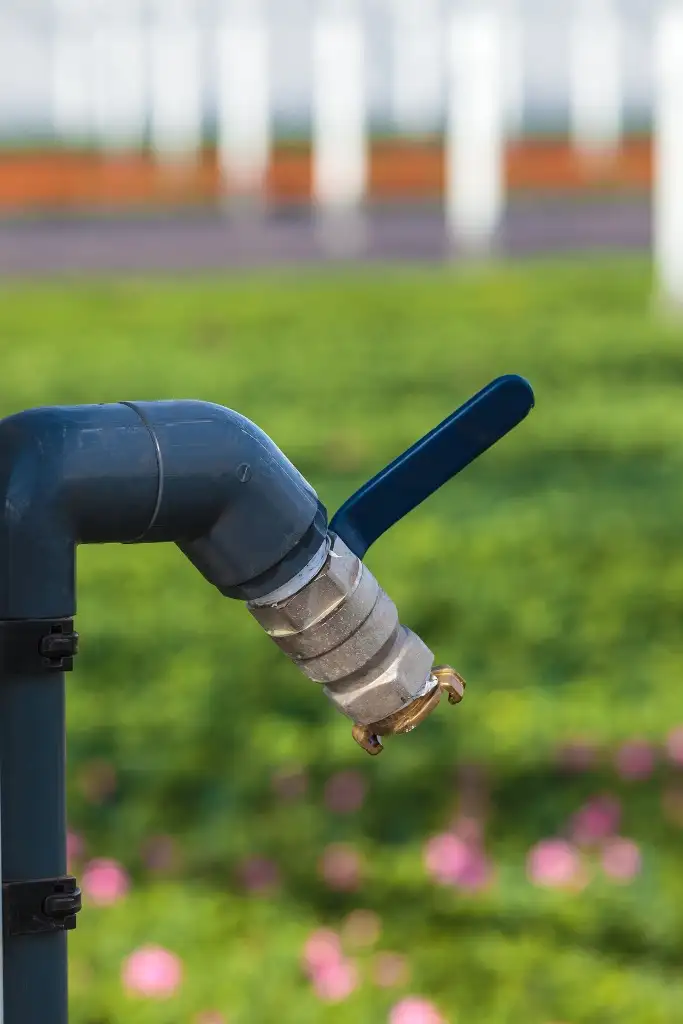

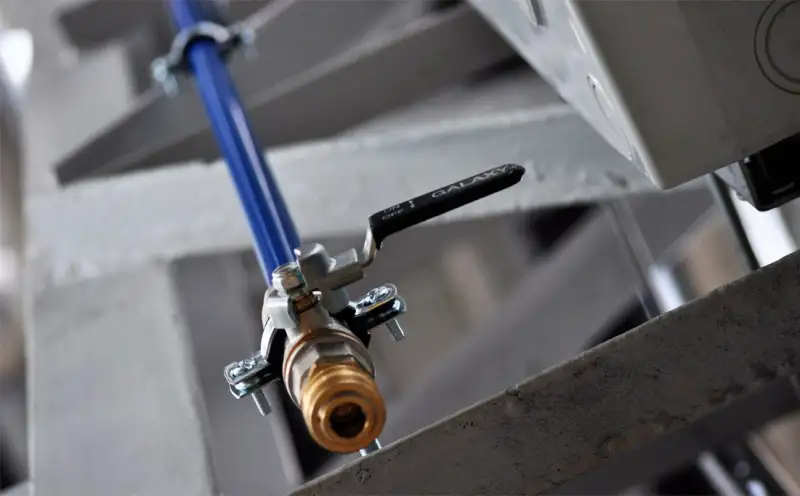

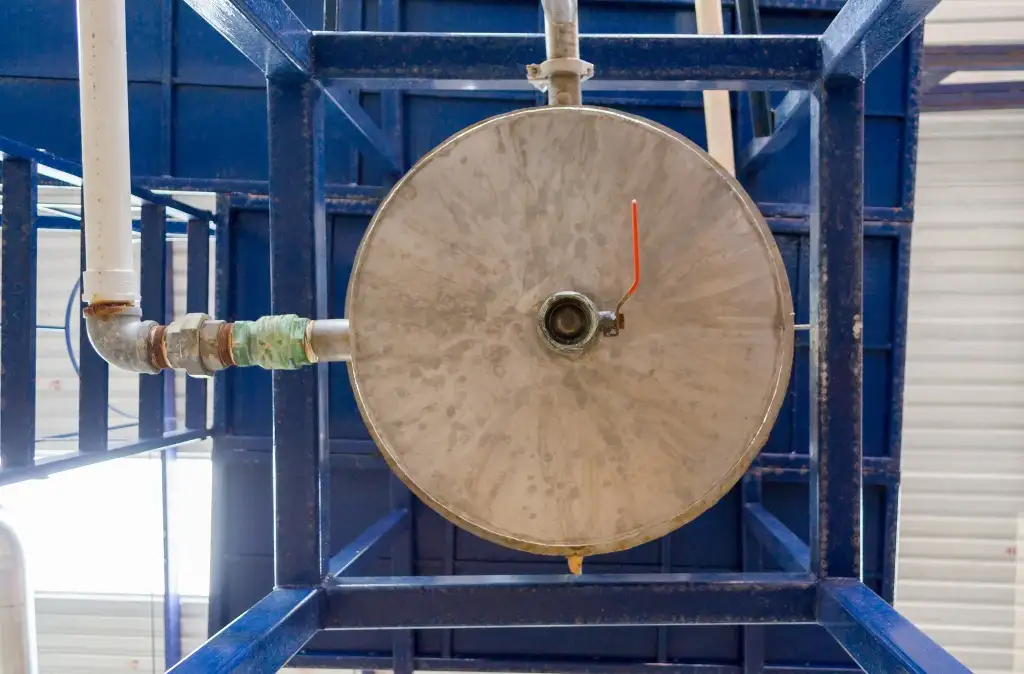

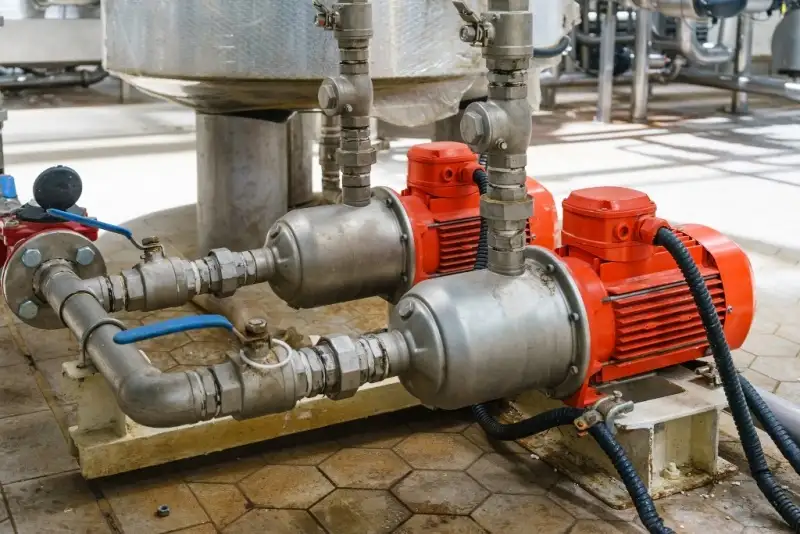

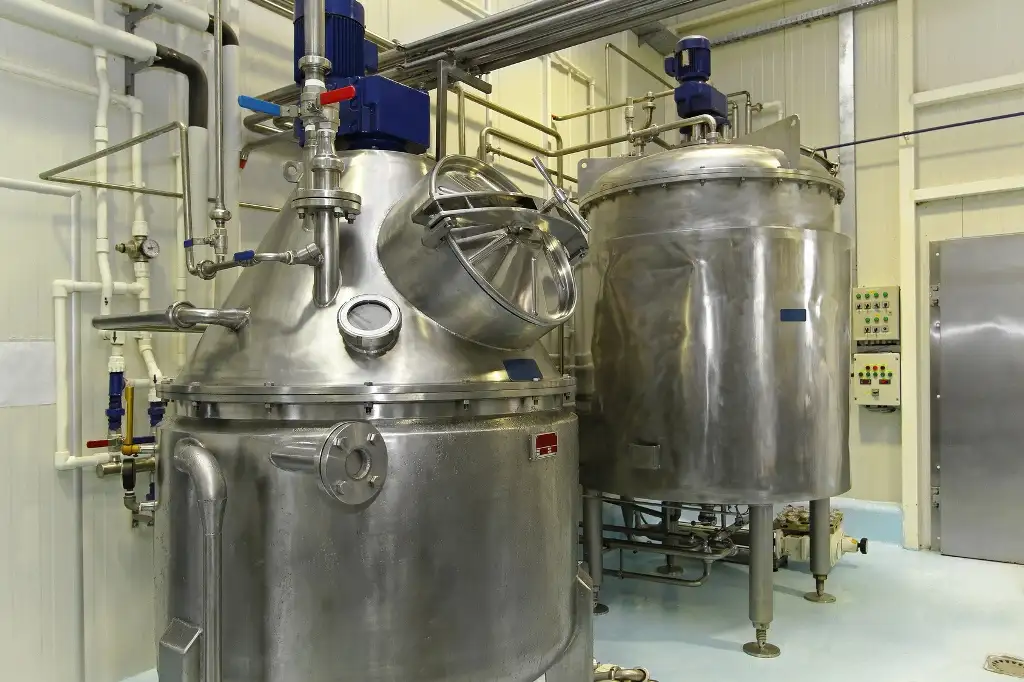

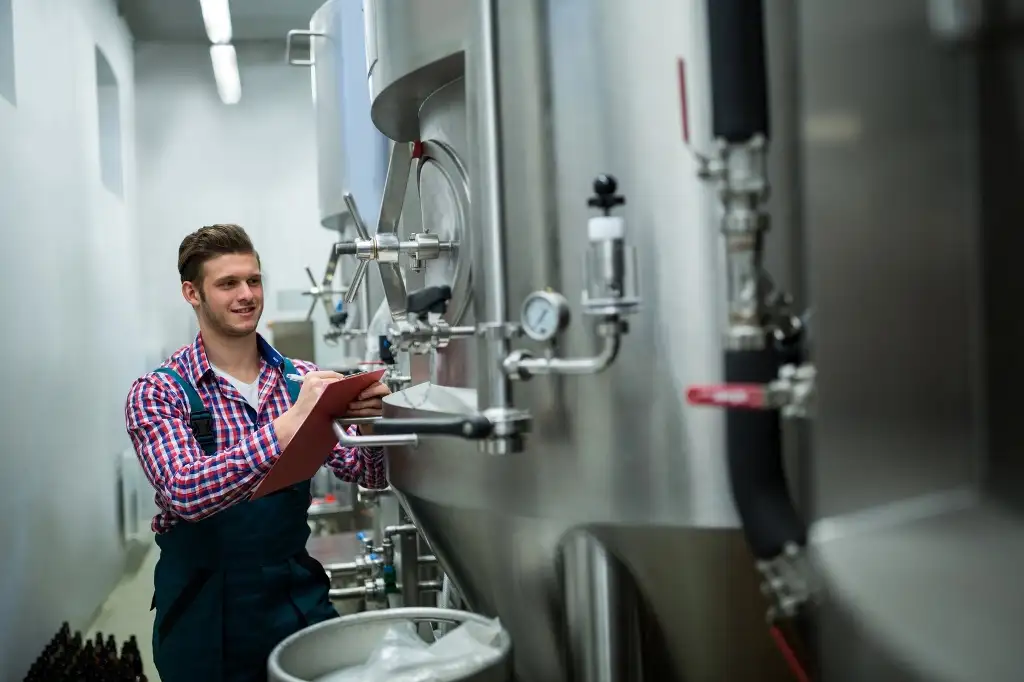

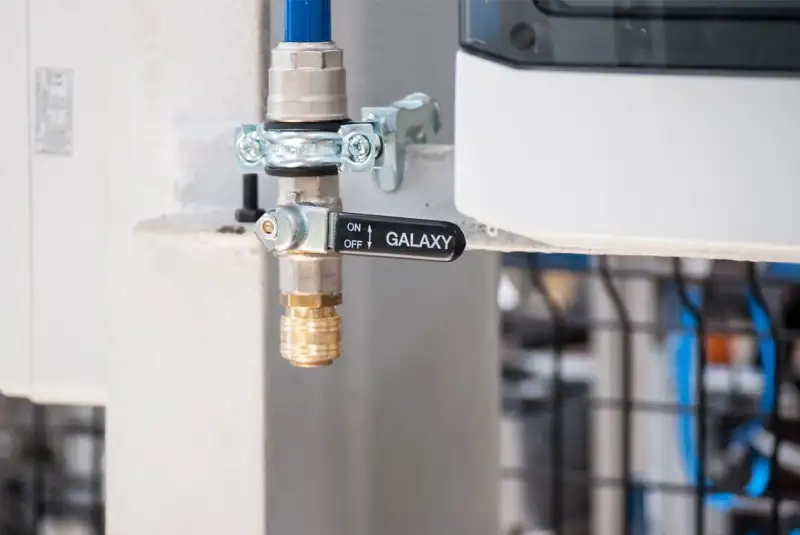

Шаровые крани предназначены для работы с жидкими и газообразными средами. Эти крани успешно используются в химической, пищевой, тяжелой, судостроительной, энергетической, строительной и деревообрабатывающей промышленности. Они подходят для использования везде, где присутствует сжатый воздух, другие газы или жидкости и существует необходимость их отключения. Однако они не рекомендуются для сыпучих сред. Для таких применений лучше подходят заслонки или ножевые крани.

Пищевая промышленность	Морская и судостроительная промышленность	Химическая промышленность	Строительная отрасль

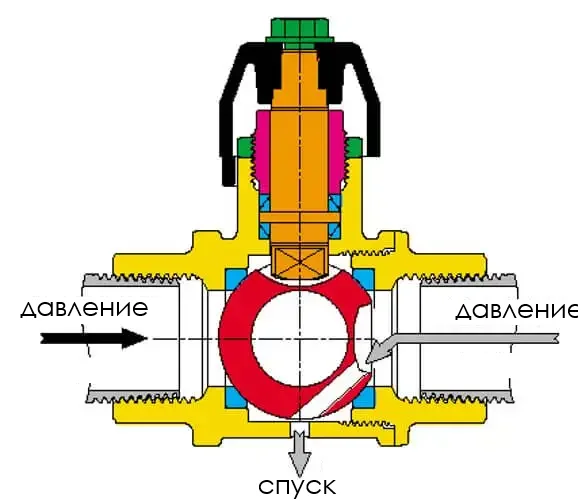

Принцип действия шарового крана

Основной и наиболее распространенной функцией шаровых кранов является перекрытие потока среды. Функционально это крани 2/2 - двухходовые (вход и выход крана), двухпозиционные (кранов открыт и кранов закрыт). Шаровые краны относятся к запорной арматуре и должны работать в своих крайних положениях (открытый/закрытый). В установках сжатого воздуха часто встречаются также крани с продувкой. Функционально это будут крани 3/2. Третьим путем таких кранов является продувка. Это крани со специальной конструкцией шара, в котором имеются два отверстия.

Одно отверстие находится в оси крана, а другое — в нижней части шара на противоположной стороне рычага. Дополнительное отверстие также находится в корпусе. В открытом положении происходит нормальный поток через кранов. При закрытии такого крана с одной стороны перекрывается подача воздуха в систему за краном. Воздух, который находится за краном, выходит в атмосферу через отверстие в шаре и корпусе и стравливает систему. Эти крани являются одним из основных элементов безопасной пневматики. Очень часто они оснащены рычагом с замком для навесного замка, что защищает кранов от несанкционированного открытия. Такие крани входят в состав систем LOTO и часто используются службами технического обслуживания. Примером таких кранов являются крани AIRY LOCK или в версии из нержавеющей стали серии EQ 396.

Типы и монтаж проходных кранов

В зависимости от типа соединения шаровые крани можно разделить на резьбовые, фланцевые и приварные.

Наиболее популярным типом соединения является резьба. В резьбовых кранах кранов навинчивается на резьбовую трубу. Мы различаем три наиболее популярных типа резьбы:

• BSP – британский стандарт, наиболее распространенный на нашем рынке, обозначаемый в дюймах, например, ¼”.
• NPT – американский стандарт, который обозначается так же ¼”, но из-за другого шага и профиля резьбы нет возможности соединить два разных стандарта (BSP и NPT) вместе.
• Метрические резьбы, например M20 x1,5, наиболее распространенные в кранах для силовой гидравлики, в версии с наружной резьбой.

Еще одним типом соединения является фланец. Для такого соединения необходимы трубы с фланцами, к которым с помощью винтов прикручивается кранов. Между краном и фланцем трубы помещается уплотнение, подходящее для данного среды.

Последней группой являются приварные крани, для которых необходимо использовать сварочный аппарат - устройство, которое плавит одну и другую поверхность и навсегда соединяет их с трубопроводом.

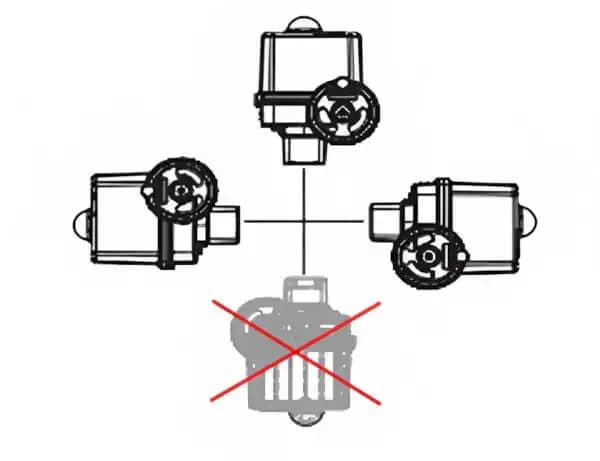

Ручной шаровой кран может быть установлен в любом положении — вертикально, горизонтально, под углом, вверх ногами и т. д. То же самое касается шаровых кранов, управляемых пневматическим приводом (вверх, под углом и т. д.). Ограничения существуют при электрическом управлении, поскольку приводы должны работать с приводом, направленным вверх. Также возможно направление привода в сторону, однако недопустим монтаж с электрическим приводом, направленным вниз. Элементы, которые в нем работают в таком положении, могут сместиться, и привод не будет работать правильно.

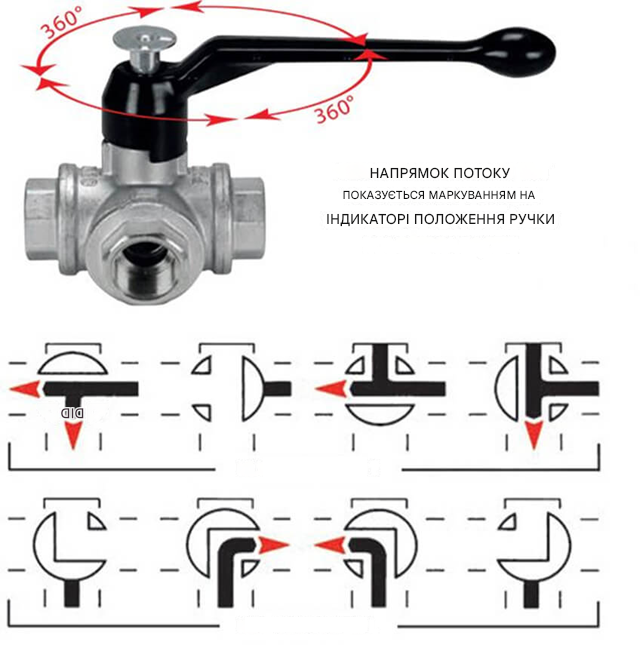

Другим типом шаровых кранов являются многоходовые краны, в которых изменяется направление потока среды (например, в трехходовом кране с шаром L, где имеется одно питание и в одном положении среда течет в правую сторону крана, а после переключения питающего крана среда течет через левую сторону крана). В случае трехходового шарового крана с шаром T существует больше возможностей соединения путей, включая смешивание среды. Можно получить два питания и один выход. В одном положении такого крана среды будут соединяться на третьем пути, а после переключения мы можем направить на третий путь только одну из двух сред.

В зависимости от расположения соединений крана с его рычагом можно различать вертикальные и горизонтальные крани. Вертикальные крани, такие как серия 6700 Ghilux, при переключении рычага не смешивают подключенные к крану среды – рычаг крана находится в той же плоскости, что и соединения. В горизонтальных кранах, например TRIFLUX, при переключении рычага происходит смешивание/перемещение между собой сред, подключенных к соединениям крана. Такие крани также называются смесительными. Вертикальные крани, напротив, мы называем несмесительными.

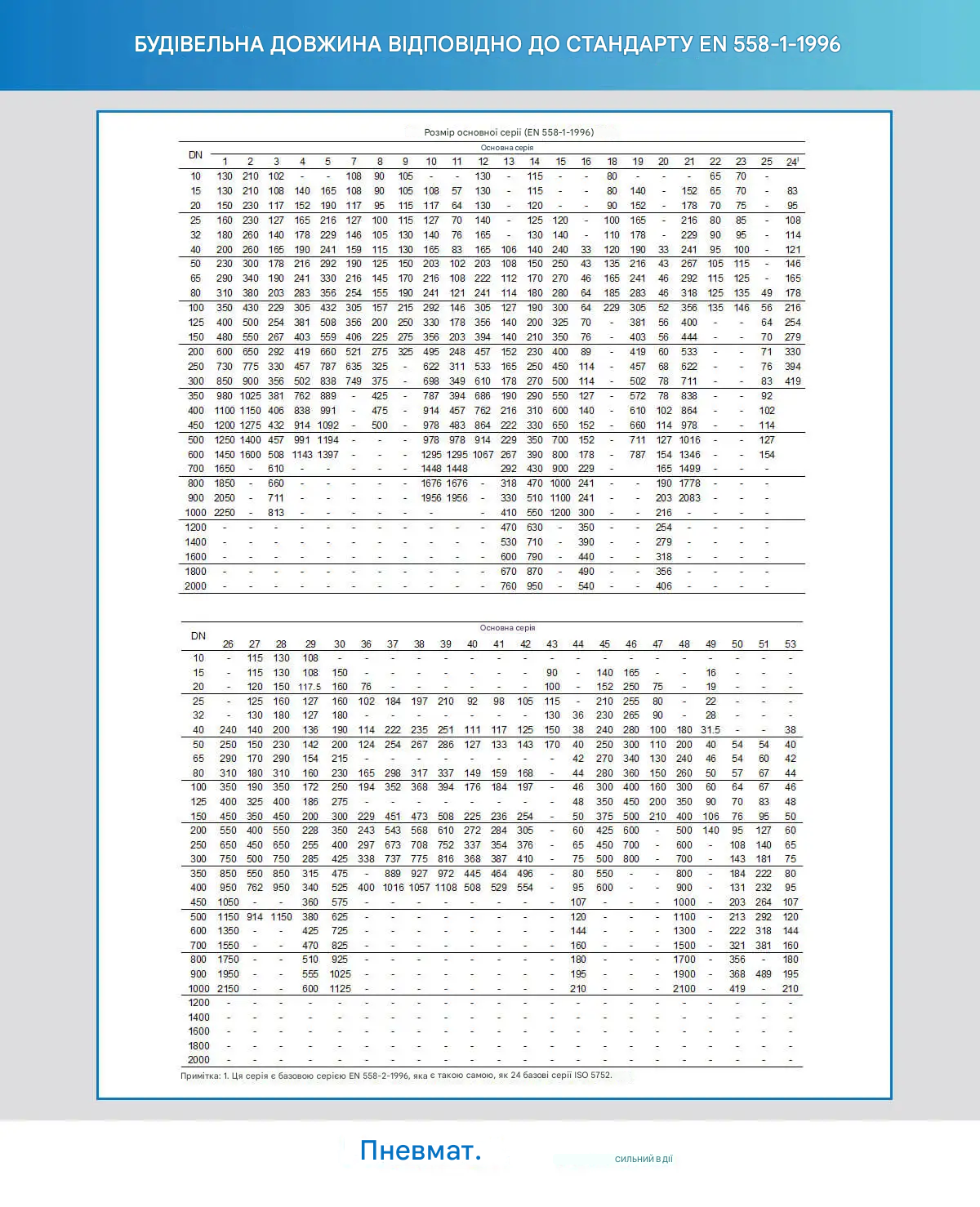

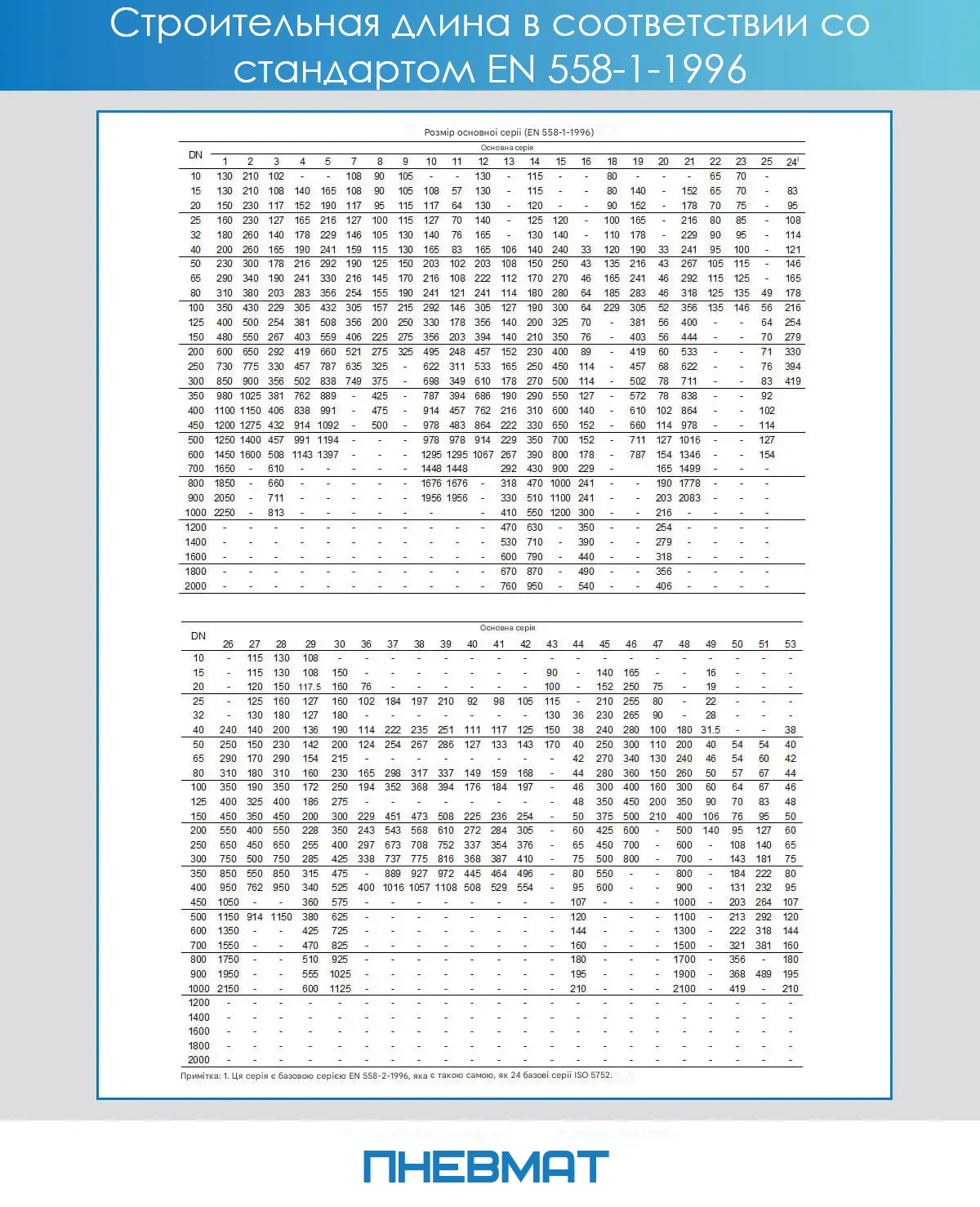

В случае резьбовых кранов редко встречается информация о норме, описывающей их монтажную длину. Гораздо чаще монтажная длина имеет значение и указывается в случае фланцевых кранов. Их описывает норма EN558 и серии, включенные в эту норму:

Часть кранов, представленных на рынке, не соответствует никаким стандартам по длине кранов, поэтому в случае возможной неисправности таких кранов их замена на другие может быть проблематичной.

Выбор шаровых кранов

Любой «проект крана», не только касающийся шаровых кранов, следует начинать с определения среды, то есть определения, какая субстанция будет проходить через этот кранов (будет ли это воздух, вода, песок, уголь или другая среда). Фактор, с которым мы будем работать, и связанные с ним окружающие условия/условия работы определяют выбор элемента крановной арматуры. Для газов и жидкостей хорошим выбором являются шаровые краны. Для твердых сред предпочтительны дроссельные заслонки или ножевые задвижки.

Если среда представляет собой газ или жидкость, необходимо также обратить внимание на давление, с которым среда будет проходить через кранов. Следующим важным параметром будет температура. Например, если среда является жидкой или газообразной и агрессивной, то корпус крана должен быть изготовлен из нержавеющей, кислотостойкой стали. Если давление низкое, т. е. 10-16 бар, существует широкий выбор продуктов для использования с таким средством. Если же давление очень высокое (несколько сотен бар), то необходимо выбрать высоконапорный шаровой кран. Если средство является высокотемпературным, например, водяной пар, необходимо использовать уплотнение, предназначенное для высокотемпературных применений. Важна также рабочая среда – крани могут использоваться в помещении (в цехе или под крышей) или на открытом воздухе. Необходимо также учитывать, будут ли они подвергаться воздействию низких или высоких температур. При наличии крытого помещения и комнатной температуре (20 °C) выбор широк. В случае наружного применения, при отсутствии защиты, когда на крани воздействуют внешние факторы, использование арматуры из углеродистой стали требует ее специальной защиты, например, путем окраски или цинкования. В таком случае лучшим решением будут крани из нержавеющей стали или латунные версии.

Использование неподходящего крана для данного среды приводит к очень быстрому износу крана. Если рабочее давление и/или температура выше номинальных значений или используется неподходящий тип крана, это может привести к последующим поломкам. Поэтому правильный выбор имеет решающее значение.

Преимущества шаровых кранов

Широкое применение, стандартизация рынка, относительно невысокая стоимость, простая конструкция и обслуживание – это лишь некоторые из преимуществ шаровых кранов. Большим преимуществом шаровых кранов от Pneumat является их доступность со склада в течение 24 часов с момента размещения заказа. Шаровые краны также отличаются высокой герметичностью и длительным сроком службы благодаря использованию уплотнительных материалов с хорошими смазочными свойствами. Тефлон, который является основным уплотнителем в шаровых кранах, обладает очень хорошими трибологическими свойствами, а в самих кранах не происходит трения двух металлических поверхностей (как в старых типах кранов). Например, в грибовидном кране при открытии или закрытии на штоке происходило трение двух металлических поверхностей, в результате чего они стирались. Это приводило к утечкам среды. В шаровых кранах это гораздо менее вероятно.

Мы предлагаем широкий ассортимент промышленной запорной арматуры. В качестве основных кранов для воды и воздуха мы рекомендуем серию ECONO нашего итальянского поставщика. Мы предлагаем несколько моделей кранов из латуни. К ним относятся, в частности, мини-крани серии Ghilux, базовая серия Econo до 25 бар, крани премиум-класса – серия TOTAL до 100 бар. Последний из перечисленных – это уникальный шаровой кранов, который имеет сальник с системой DSS4. Он используется в установках с отрицательным давлением, в установках высоконапорных автомоек и даже в специальной версии для кислорода.

Рекомендуем серию нержавеющих кранов Flowmatik. Она отличается выгодными параметрами и относительно низкой ценой. Для сложных применений рекомендуется шаровой кран серии SELENE – фланцевый кран средней длины. Шаровой кран SELENE легко разбирается (откручивается с помощью шестигранных ключей), имеет доступные запасные части (уплотнения, шарик, шпиндель) и прост в очистке. Он имеет (как и Total) расширенную систему сальника DSS4. Находит применение во многих областях благодаря доступности различных материалов уплотнений. Подходит для высокотемпературных и высоконапорных сред, так как может работать даже при давлении до 100 бар. При уплотнении, где тефлон упрочнен углеграфитом, может работать при температуре до 200 °C для пара. Серия Selene конфигурируется в соответствии с требованиями конкретного применения по заказу клиента.

Простая конструкция	Легкий в использовании	Звичайне використання	Привлекательная цена

Предложение

Шариковые краны - разделение на группы продуктов

Шариковые краны подходят для различных применений в качестве запорной арматуры компактной конструкции.

Широкий диапазон диаметров от 1/8" до 3" и богатый выбор аксессуаров и моделей, в том числе: шаровые краны с ручным управлением, с пневматическим приводом, с электродвигателем, задвижки или шаровые краны со специальной защитой, позволяют утверждать, что и в этой области предложение Pneumat System является полностью комплексным.

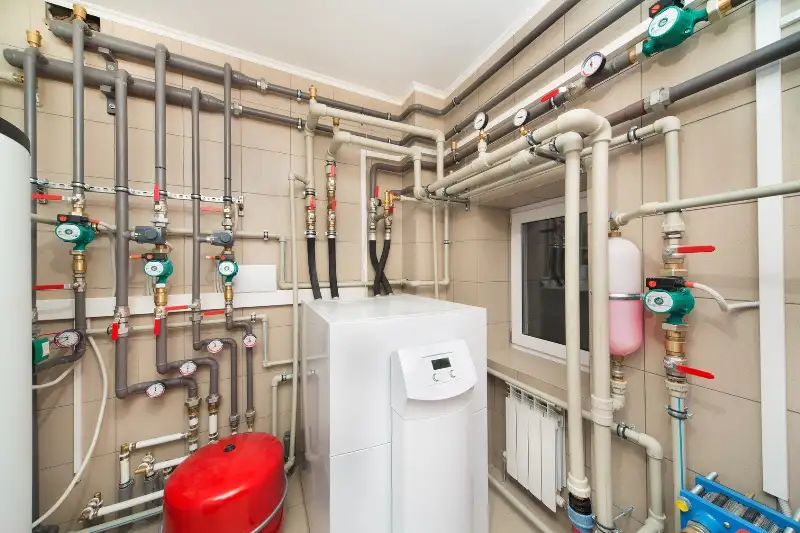

Кулисные краны готовы к использованию в различных установках, прежде всего в водопроводных, газовых, тепловых, а также в химической (кислотостойкий кулисный кран) и нефтехимической промышленности.

Целью шарового крана является закрытие, открытие потока жидких и газообразных, агрессивных и неагрессивных сред, таких как воздух, выхлопные газы, вода, нефть, масла, керосин, бензин и т. д. Шаровой кран перекрывает поток среды благодаря повороту рукоятки на 90 градусов.

Предлагаемые компанией Pneumat System шаровые краны просты в эксплуатации, отличаются высокой герметичностью и широким спектром применения.

Основные группы шаровых кранов:

Функциональные крани

• Обратные крани – изготовлены из латуни, в том числе никелированной, и нержавеющей стали. Задача обратного крана – одностороннее направление потока среды.

Характерной особенностью этой группы является тормозной элемент, предотвращающий обратный поток среды. Доступны конфигурации с резьбовыми соединениями и разъемами типа «штекер», уплотнение NBR или витон, диапазон резьб G1/4 – G1. Максимальная рабочая температура для латунных кранов составляет +90°C, для нержавеющих – в два раза выше.

• Крани быстрого спуска – группа простых кранов, автоматически переключающих подачу с входного соединения при падении давления воздуха на входном соединении. Резьба от M5 до G1. Также доступны мембраны для указанных размеров.
• Отсечные крани – вставные крани и крани с воздухоотводом от G1/8 до G1/2. Простой отсечной кранов из пластика.
• Дроссельные и дроссельно-обратные крани – сочетание дроссельного и обратного крана позволяет обеспечить подачу в одном направлении с одновременным дросселированием в противоположном направлении. Большой выбор проходных кранов, в том числе винтовых, вставных с ручной регулировкой или регулировкой с помощью отвертки. Доступны мелкие и средние резьбы. Использованы тефлоновое и уплотнительное кольцо.
• Управляемые и отсекающие обратные крани – герметичные пербунановые латунные никелированные отсекающие крани с соединениями от M5 до G1/2. Рабочее давление находится в диапазоне 0,3 – 10 бар. Макс. рабочая температура составляет 70°C.

Латунные шаровые краны

Напорные и высоконапорные шаровые запорные краны из латуни для работы при давлении до 210 бар.

Разнообразные серии шаровых кранов с различными диапазонами рабочих температур, уплотнениями, размерами и т. д. В ассортименте, в частности, проходные фланцевые краны, 3-ходовые краны, краны с воздухоотводчиком, дроссельные краны, краны с блокировкой или приводом.

Шаровые краны из нержавеющей стали

Высококачественные шаровые краны из нержавеющей стали, в том числе кислотостойкие краны в различных конфигурациях.

Мы предлагаем шаровые краны до 100 бар, с функцией стравливания, трехходовые, для приварки, под привод или в мини-версии. Шаровой кран из нержавеющей стали с соединением от G1/8 до G4. Простой кранов из нержавеющей стали с возможностью выбора уплотнения ptfe/viton.

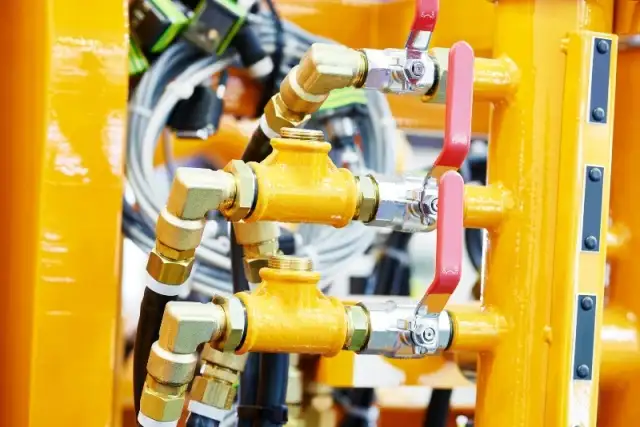

Высоконапорные шаровые краны

Высоконапорные шаровые краны предназначены для силовой гидравлики, для работы в очень требовательных отраслях промышленности.

Шар, корпус и соединение изготовлены из стали. Высоконапорные шаровые краны доступны в трех вариантах: серия «Light», серия «Heavy-duty», с внутренними резьбами.

Шаровые краны с пневматическим управлением

Пневматический шаровой кран в латунном и стальном исполнении.

Предложение включает трехходовые, фланцевые, угловые, сдвижные и заслоночные шаровые краны. Резьба от G3/8 до G2. Мы также поставляем позиционеры для шаровых кранов. Шаровые краны могут использоваться в качестве запорной арматуры в системах высокого давления, пневматике/гидравлике, системах распределения воды и газа, в отопительных, нефтехимических и вакуумных установках, в химической и пищевой промышленности.

нефтехимическая промышленность

Электроприводные шаровые краны

Шаровой запорный кран с электроприводом доступен в различных вариантах исполнения: резьбовой или трехходовой из латуни и стали.

Ассортимент дополняют электрические проходные крани с фланцем и в крановном исполнении. Шаровой кран с резьбой от G1/4 до G3. Арматура используется в контакте с нейтральными жидкостями и газами.

Крани-заслонки

Крани-заслонки, также известные как воздушные заслонки, предлагаются в нескольких сериях.

Кранов-бабочка с различными типами уплотнений на выбор, широкий диапазон размеров. Применение: неагрессивные среды, вакуумные применения. В ассортименте также имеются крани-заслонки с электрическим и пневматическим приводом.

Запорные крани

Запорные крани оснащены ручкой из армированного пластика. Рабочее давление запорных кранов составляет макс. 40 бар.

Проходной кранов изготовлен из латуни и нержавеющей стали с элементами из бронзы, пластика или алюминия. Прямые задвижки с соединениями от G1/4 до G3. Подходят как для газов, так и для жидкостей и водяного пара. Мы предлагаем модели для контакта с топливом и сжатым воздухом.

Игольчатые крани

Это особо точные проходные игольчатые крани, которые обеспечивают очень плавную регулировку закрытия.

Широкий диапазон резьб: от G1/8 до G2, наружная и внутренняя резьба. Игольчатые крани из нержавеющей стали подходят для работы при очень высоком рабочем давлении до 400 бар (при 20 °C). В ассортименте также имеются игольчатые запорные крани из латуни.

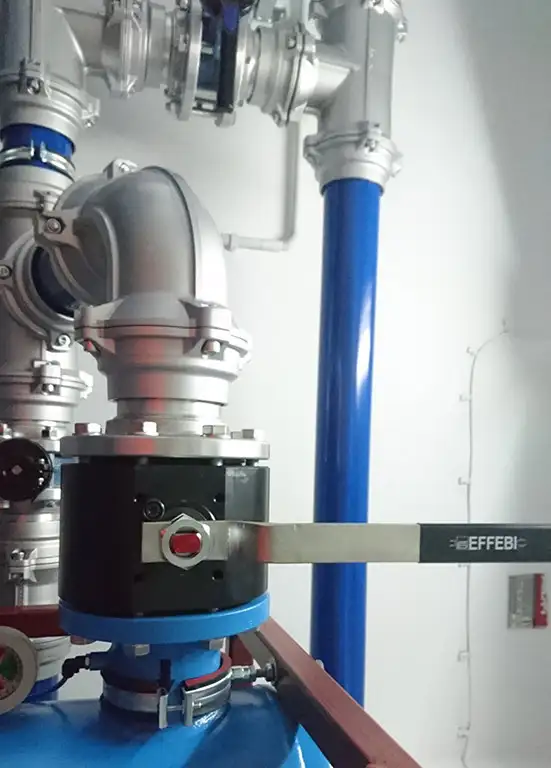

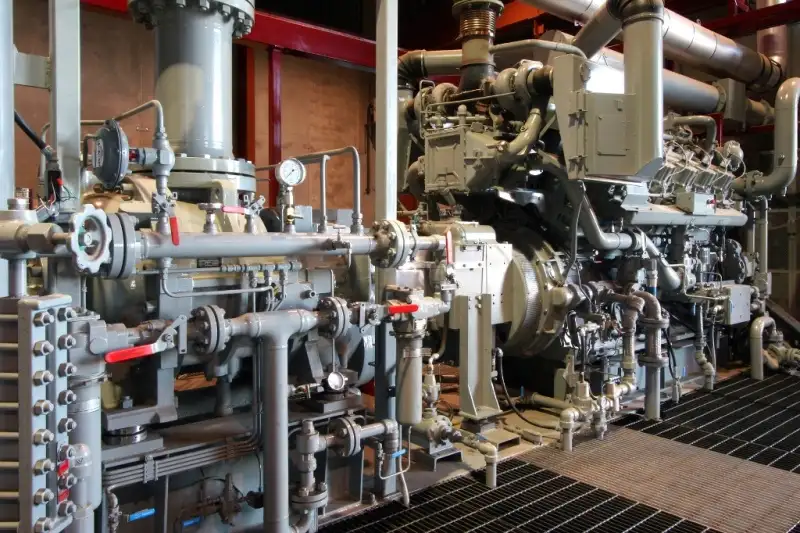

Промышленные шаровые краны

ПНЕВМАТ предлагает широкий ассортимент шаровых кранов для промышленности.

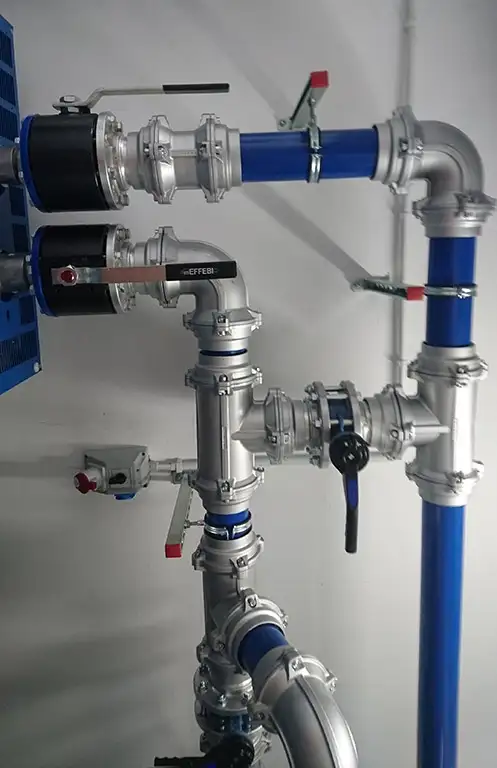

Они находят применение в различных отраслях: пневматике, водоснабжении, пищевой промышленности, химических установках и нефтеперерабатывающих заводах. Отсечные краны работают с водой, газами, маслами, химикатами, а также паром и вакуумом.

Проходной кранов доступен в исполнении из углеродистой и нержавеющей стали с широким спектром специальных уплотнений. В зависимости от среды и температуры мы предлагаем уплотнения из PTFE, армированного PTFE (углеграфит или стекловолокно), PEEK, DELRIN.

Помимо исполнений для ручного управления, запорные шаровые краны поставляются в комплектах с пневматическим и электрическим приводом, что позволяет автоматизировать процессы.

Благодаря различным типам соединений они подходят для любой установки: резьбовой, фланцевой или сварной. По заказу поставляются шаровые краны в специальных версиях ATEX, FIRE SAFE, обезжиренные для кислорода.

нефтехимическая промышленность

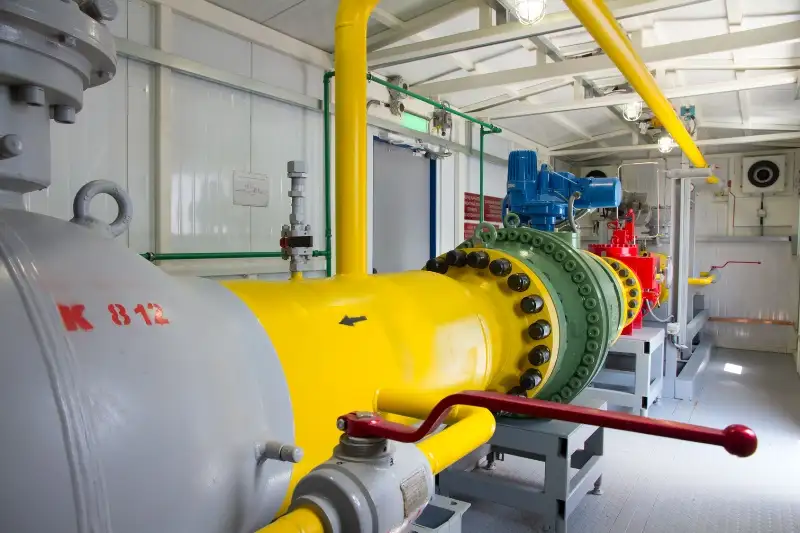

Фланцевые шаровые краны

Фланцевый шаровой кран изготовлен из латуни, углеродистой стали или нержавеющей стали.

Проходные краны с фланцем от DN 15 до DN 200. Большой выбор среди высоконапорных кранов (до 200 бар). Отсечные крани этой группы находят применение, в частности, в промышленных процессах нагрева, установках для пищевой, химической и санитарной промышленности, гидравлических и вакуумных системах, а также при контакте со всеми нейтральными средами, такими как сжатый воздух или вода.

химическая промышленность

3-ходовые шаровые краны

3-ходовые шаровые запорные краны для сложных условий эксплуатации.

Различные конфигурации, для давления макс. 200 бар и диапазона резьб от G1/4 до G2. Отсечной кранов от DN 8 до DN 100. 3-ходовая отсечная арматура может использоваться в гидравлике, химических и санитарных системах, пневматических и отопительных системах, а также при контакте с неагрессивными жидкостями.

химическая промышленность
