Человеческое ухо способно "уловить" колебания с частотами, соответствующими отверстию в системе площадью не менее 1 мм2. Между тем, подавляющее большинство утечек находится в диапазоне, где человеческий слух становится бессильным.

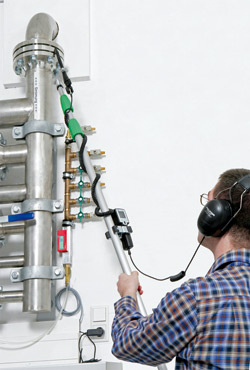

Течеискатель LD 400 оснащен высокоточным микрофоном, улавливающим вибрации с частотой ниже 20 кГц (утечки площадью менее 1 мм2). Информация о размере утечки выводится на легко читаемый дисплей течеискателя. Если шум работающего производственного цеха может мешать работе микрофона, можно увеличить чувствительность измерительного прибора и использовать специальные шумоизолирующие наушники.

Когда микрофон обнаруживает утечку, наушники издают характерный потрескивающий звук, указывающий на размер утечки.

Чтобы обнаружить даже самые маленькие утечки, ультразвуковой детектор в стандартной комплектации оснащен специальной головкой, которая сужает зону обнаружения.

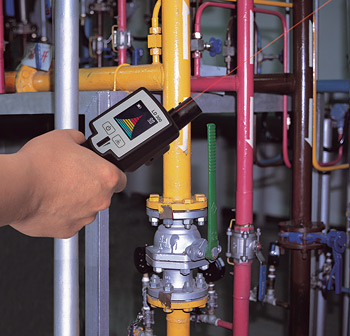

Поскольку высокая чувствительность микрофона позволяет обнаруживать утечки даже на очень больших расстояниях (до 15 м), течеискатель оснащен лазерным указателем, показывающим, куда в данный момент направлен микрофон.

Течеискатель - акустический течеискатель

Акустический течеискатель является одним из наиболее эффективных методов анализа утечек в пневматических системах. Он помогает обнаружить высокочастотные звуки, связанные с утечкой воздуха в труднодоступных местах трубопровода.

Ультразвуковой детектор обнаруживает звуковую волну, возникающую в результате турбулентности при утечке воздуха из зоны высокого давления в зону низкого давления. Частота генерируемой ультразвуковой волны зависит от размера зазора утечки. Благодаря высокой направленности акустической волны она используется для обнаружения мест утечек в технических газовых установках. При утечках сжатого воздуха, когда речь идет о небольших утечках с площадью поперечного сечения менее 1 мм2, между воздухом и трубой возникает трение, которое, в свою очередь, генерирует ультразвук с очень высокой частотой, что делает возможным обнаружение утечек.

Утечка среды, такой как воздух или подобные технические газы, определяется частотными характеристиками в диапазоне от 20 до 80 кГц. Высокочастотная акустическая эмиссия требует использования высокой энергии для передачи акустической волны на большие расстояния. Течеискатель поддерживает частоту 40 кГц, которая является оптимальной с учетом мощности и расстояния от центра излучения ультразвуковой волны. Микрофон способен регистрировать ультразвук и преобразовывать его в звук, слышимый человеческим ухом, или электрический сигнал.

Мобильный ультразвуковой течеискатель отлично зарекомендует себя в самых разных условиях работы, обеспечивая высокую точность измерений, которая косвенно зависит от расстояния измерительного преобразователя до источника утечки. Обнаружение утечек является важным мероприятием с точки зрения не только диагностики утечки, но и проведения необходимых ремонтных работ, определения их приоритетности и т. д. Обнаружение утечки предполагает анализ, который должен включать информацию о зоне утечки, ее местоположении и количестве точек утечки, а также о важности утечки для правильного использования трубопровода и пневматического оборудования.

Обнаружение утечек - полезная информация

Обнаружение потенциальных утечек в промышленных пневматических системах - это ключ к экономии энергии за счет рационального потребления текучей среды. Утечки сжатого воздуха или других неагрессивных газов являются причиной энергопотерь, и хорошей деловой практикой является их скорейшее обнаружение и устранение.

Утечка воздуха или технического газа из системы может быть следствием:

неточной сборки или некачественного изготовления конструктивных элементов
подверженности процессам старения
подверженности процессам коррозии
повреждения компонентов пневматической системы, т. е. фитингов, шлангов, фильтрации, регуляторов давления, предохранительных клапанов, слива конденсата или резервуара для хранения воздуха
подключения и отсоединения пневматических шлангов

Однако терминология абсолютной утечки неприменима, так как ее уровень обусловлен различными стандартами, нормами, директивами и т. д. Поскольку в пневматических системах утечки сжатого воздуха или нейтральных газов всегда происходят в минимальной форме, размер утечки определяется размером сети сжатого воздуха. Правильное обнаружение утечек может основываться на различных методах проверки, включая манометрические, тепловизионные, радиоизотопные, химические, пенетрантные, галогенные, акустические, пузырьковые, лазерные или термофлюидные методы. Обнаружение утечек с помощью течеискателя направлено на точное определение места утечки, чтобы затем измерить утечку в пневматическом трубопроводе. Легче всего обнаружить крупные утечки воздуха, в то время как мелкие источники утечек обнаружить сложнее, и для этого требуется специальное оборудование.

faqs

Что такое детекторы утечки сжатого воздуха?

Это инструменты, которые используются для обнаружения и локализации утечек в системах сжатого воздуха, что позволяет быстро принимать корректирующие меры, уменьшая потери энергии и расхода.

Как работают ультразвуковые детекторы утечки сжатого воздуха?

Они основаны на обнаружении ультразвука, создаваемого утечками сжатого воздуха, находящимися вне зоны слышимости человеческого уха.

Каковы основные преимущества использования течеискателей?

Они позволяют значительно сэкономить энергию, повысить эффективность систем сжатого воздуха и эксплуатационные расходы.

Существуют ли разные типы детекторов утечки сжатого воздуха?

Да, существуют ультразвуковые и акустические извещатели, а также базирующиеся на термографических технологиях.

Насколько точны ультразвуковые течеискатели?

Они очень точны и могут обнаружить даже очень небольшие истоки, которые могут быть незаметны другими методами обнаружения.

Как часто я должен использовать детектор утечек в своей системе сжатого воздуха?

Рекомендуется проводить регулярные проверки, по крайней мере, раз в год, хотя частота зависит от возраста, размера и состояния системы.

Каковы последствия необнаружения утечек в системах сжатого воздуха?

Невыявленные истоки могут привести к увеличению затрат на электроэнергию, снижению производительности системы и потенциальным проблемам безопасности.

Какие вспомогательные технологии часто сочетаются с детекторами утечек?

Массовые расходомеры, регистраторы данных и программное обеспечение для управления данными – это лишь некоторые технологии, которые используются в сочетании с детекторами.

Могу ли я интегрировать данные детектора в систему управления?

Многие современные течеискатели предлагают возможность интеграции данных через коммуникационные интерфейсы или программное обеспечение.

Какие самые распространенные причины утечек в системах сжатого воздуха?

Утечка может возникнуть вследствие повреждения уплотнений, соединений, клапанов, труб или неправильной установки системы.

Насколько точен типичный ультразвуковой детектор в диапазоне частот обнаружения?

Типичные ультразвуковые детекторы работают в диапазоне от 20 кГц до 100 кГц, что позволяет обнаруживать утечки, вызывающие ультразвук в этом диапазоне.

Каков типичный диапазон чувствительности для детекторов утечки сжатого воздуха?

Диапазон чувствительности зависит от модели, но может варьироваться от нескольких см³/мин до нескольких м³/мин.

Какие факторы могут повлиять на точность течеискателя?

Акустический фон, температура окружающей среды, влажность и характеристики самой утечки могут влиять на точность обнаружения.

Можно ли откалибровать детектор на заводе или отправлять прибор в сервисный центр?

Хотя некоторые модели позволяют выполнять локальную калибровку, многие усовершенствованные детекторы утечек нуждаются в калибровке в авторизованном сервисном центре.
