БЕЗОПАСНАЯ ПНЕВМАТИКА

Несчастные случаи на производстве с оборудованием, работающим на сжатом воздухе, - печальная реальность для многих рабочих мест. Пневматические системы и оборудование, в частности, представляют собой большую группу оборудования, неправильная или небрежная эксплуатация которого может привести к опасным ситуациям, приводящим к поломкам и несчастным случаям.



Количество, тип, частота и последствия несчастных случаев в промышленности отражены в статистике, ежегодно публикуемой Центральным статистическим управлением.

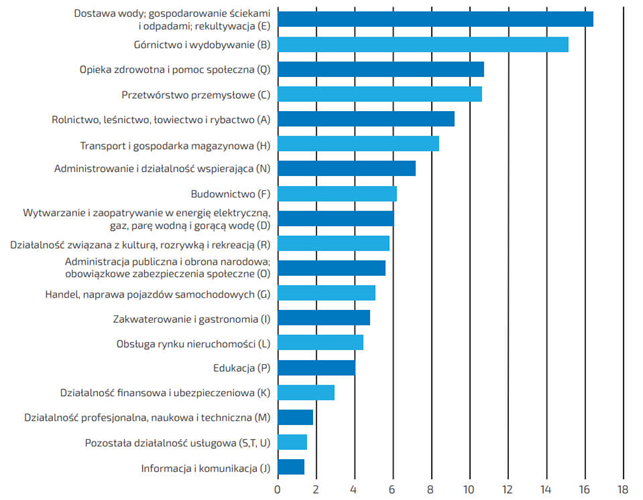

Количество пострадавших в результате несчастных случаев на производстве на 1 000 работников по разделам ПКД (без учета личных подсобных хозяйств в сельском хозяйстве) в 2017 году

Нажмите на изображение, чтобы увеличить

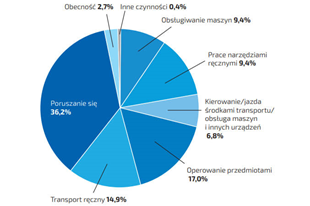

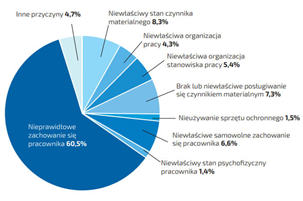

Причины несчастных случаев на производстве:	Деятельность, которой занимался пострадавший во время несчастного случая:
Нажмите на изображение, чтобы увеличить Причины несчастного случая - это все недостатки и нарушения, прямо или косвенно способствовавшие возникновению несчастного случая, относящиеся к материальным (техническим) факторам, к организации труда и рабочего места, а также к самому работнику.	Нажмите на изображение, чтобы увеличить Более половины (53,2%) видов деятельности жертвы на момент несчастного случая были связаны с перемещением и обработкой предметов.



БЕЗОПАСНАЯ ПНЕВМАТИКА

SAFE PNEUMATICS предлагает широкий ассортимент продукции, отвечающей стандартам безопасности. Благодаря инновационным техническим решениям, предлагаемым нашей компанией, клиентам больше не нужно искать компромисс между производительностью и безопасностью.

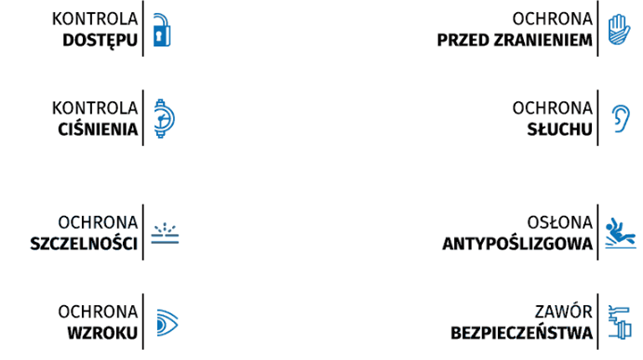

ЭЛЕМЕНТЫ БЕЗОПАСНОСТИ И ЗДОРОВЬЯ

БЕЗОПАСНЫЕ ПРОДУКТЫ

И БЕЗОПАСНЫЕ РЕШЕНИЯ

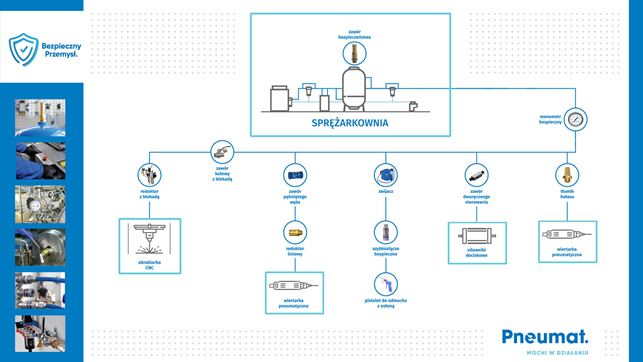

Безопасность на рабочем месте - приоритетный вопрос, активно поднимаемый законодательством Европейского союза. Правила в этой области становятся все более строгими, а штрафы за несоблюдение требований безопасности - все более суровыми для работодателя. Выше представлены группы решений, которые призваны минимизировать риски при работе со сжатым воздухом.

С 2009 года в Польше действует стандарт, описывающий опасности, связанные с использованием сжатого воздуха, способы борьбы с ними и их предотвращения, в соответствии с которым:

• каждая пневматическая система должна быть оборудована вентилируемым запорным клапаном на основной линии подачи. Этот клапан должен быть способен фиксироваться в положении "закрыто" и обеспечивать безопасный выпуск воздуха из любой системы, находящейся под давлением, за исключением измерительных контуров с давлением 160 кПа (1,3 бар) или менее.
• если повреждение пластикового шланга в сборе или пневматических шлангов представляет опасность удара, их следует закрепить или оградить.

(Источник: EN 4414:2011 Пневматические приводы и системы управления. Общие принципы для систем)

БЕЗОПАСНОСТЬ - это знания и навыки!

Использование недостаточно защищенных инструментов и компонентов пневматических сетей может привести к травмам, стойкой утрате трудоспособности или даже смерти работника, не говоря уже о юридических санкциях, которые ожидают работодателей.

Дуйте на холод... и тепло тоже - статья Николая Рогасика

Почти каждое производственное предприятие, мастерская или промышленный цех оснащены компонентами для транспортировки и использования сжатого воздуха. Среда обычно подается туда под давлением от нескольких до десяти бар. В случае утечки, негерметичного компонента или просто неисправности в тракте опасность для здоровья (или даже жизни) сотрудников очень высока. Поэтому на рынке появляется все больше безопасных пневматических решений.

При проектировании, строительстве или оснащении производственных цехов учитываются многие аспекты безопасности, например, нескользящие полы, барьеры безопасности, разметка пешеходных дорожек. Транспортные средства и рабочие все чаще маркируются и оснащаются средствами, позволяющими избежать несчастных случаев. К сожалению, меньше внимания уделяется типам и установке оборудования для работы со сжатым воздухом.

Это оборудование, работающее под давлением с неизменным качеством, заменяет работу человеческих рук, но в то же время способно причинить вред работникам. При оборудовании цеха или замене изношенных компонентов стоит рассмотреть возможность использования так называемой "защитной пневматики", которая обеспечит более высокий уровень здоровья и безопасности и, во многих случаях, защитит от неожиданной остановки или поломки оборудования.

Остановить гравитацию

Спектр решений очень широк, поэтому начнем с пневматических приводов - актуаторов. Что можно сделать более безопасным с помощью этих довольно простых изделий? Прежде всего, мы можем предотвратить самопроизвольное опускание штока поршня, который, падая под действием силы тяжести, например, вместе с удерживаемой заготовкой, может привести к удару оператора. Это может произойти, например, в результате внезапного прекращения подачи или падения давления сжатого воздуха. Для этой цели используйте привод с тормозом. Любое выдвижение и втягивание поршневого штока будет происходить только под давлением разблокировки тормоза.

Использование двуручного регулирующего клапана также имеет большое значение. Чтобы запустить привод или пилу, оператор вынужден использовать обе руки одновременно, что позволяет избежать ситуации, когда при запуске машины одной рукой, другая находится в рабочей зоне диска или привода.

Молчаливый герой

Большинство случаев повреждения слуха связано с работой на пневматическом оборудовании. Глушители снижают уровень шума при работе, например, с пневматическими инструментами или при управлении клапанами - когда, например, воздух выходит из камеры пневматического цилиндра. Несмотря на то что глушитель - это небольшой компонент, он играет огромную роль в безопасности труда.

Надежное соединение

Быстроразъемные соединения - один из наиболее часто используемых компонентов для сжатого воздуха. В памяти наверняка всплывает момент, когда шланг вынимается из гнезда муфты. Мы даже можем наморщить лоб при мысли о звуке, издаваемом при этом. И каждый, кто отсоединял шланг, не держа его крепко, мог увидеть (надеюсь, не почувствовать на своей коже), как отскакивает металлический патрубок.

Чтобы избежать попадания таких элементов в поле зрения сотрудника, например, и при этом исключить возможный шум, мы можем использовать безопасные быстросъемные соединения. Это решение, которое за счет двухступенчатого процесса освобождения позволяет воздуху, находящемуся в шланге, выйти в атмосферу без лишнего шума, и только через некоторое время патрубок вынимается. Само извлечение также более комфортно, поскольку для этого требуется меньше усилий, что является важным преимуществом, особенно в компаниях с преобладающим женским персоналом.

Бывают также случаи, когда мы располагаем несколько муфт рядом друг с другом, чтобы обеспечить доступ к нескольким средам, или нам требуется, например, два или три значения давления в зависимости от применения. Чтобы исключить возможность путаницы, мы рекомендуем использовать в таких случаях неконвертируемые муфты. Благодаря разным формам разъемов и, соответственно, гнезд, данный кабель может быть размещен только в соответствующей точке. Для удобства идентификации разъемы дополнительно маркируются цветом.

В настоящее время на рынке реализуются новые идеи в области этих компонентов. Новинкой являются, например, разъемы, которые сигнализируют о повышении температуры разъема изменением цвета одного из элементов гнезда, чтобы минимизировать риск ожогов.

Никаких камней преткновения

А представляют ли сами пневматические шланги (рукава) какую-либо опасность для людей на их рабочих местах? Конечно, представляют, причем в нескольких аспектах. Во-первых, кабель, лежащий на полу, является потенциальным источником спотыканий, зацепов и даже падения, если на него наступить. При слишком быстром сматывании он может ударить людей или предметы, с которыми сталкивается. Кроме того, при обрыве или разрыве кабель становится неконтролируемым и мощным источником опасности.

Чтобы избежать описанных выше ситуаций, стоит подумать об использовании, например, кабеля на втягивающем устройстве. Таким образом, после окончания работы шланг убирается в катушку и не валяется на полу. Если вы дополнительно выберете шланг светоотражающего цвета, то даже лежащий на полу шланг будет более заметен.

При рассмотрении вопроса о внедрении безопасных решений среди шлангов стоит также обратить внимание на клапаны для защиты шлангов в случае их обрыва, так называемые "клапаны для разрывных шлангов". Эти клапаны автоматически уменьшают поток сжатого воздуха в случае обрыва шланга, чтобы шланг не "плясал" во все стороны, и в то же время вся система в цеху не подвергалась падению давления.

Без давления

Внезапное отсутствие или падение давления может привести к вышеупомянутому нежелательному срабатыванию привода (втягиванию штока), неисправности станка с ЧПУ или полностью остановить работу производственной установки. Это может произойти в случае несанкционированного или случайного закрытия шарового крана, расположенного в сети предприятия, например, в системе алюминиевых труб. Мы можем предотвратить эту ситуацию, используя краны, защищенные навесными замками: мы открываем кран, фиксируем положение, ключ ложится на стол руководителя производства, и случайное изменение положения исключено.

Изменение настройки давления на регуляторе - будь то понижение или повышение - также может представлять опасность, как для здоровья сотрудников, так и для бесперебойной работы оборудования. Здесь мы также можем найти регуляторы или фильтры-регуляторы с навесным замком.

Еще одно решение - линейный регулятор. Этот неприметный на вид элемент, напоминающий быстроразъемное соединение, на заводе настроен на определенное давление без возможности регулировки. Если использовать его с настройкой, например, на 6 бар, то какое бы давление среды выше этого уровня ни подавалось на регулятор, на выходе будет получено максимум 6 бар.

Со щитом или... за щитом?

Когда речь заходит о величинах давления, перед нами возникает вид манометра. Как и любая материальная вещь, он обладает определенной прочностью, и резкий скачок давления может привести к выходу из строя или взрыву манометрической коробки. Для этого производятся предохранительные манометры, сконструированные таким образом, что в вышеупомянутой ситуации не произойдет высокоскоростного разрыва и последующего выброса диска и острых осколков стекла в сторону, например, проходящего мимо ремонтника, а избыточное давление будет сброшено путем выстреливания элемента на задней стороне диска.

Пистолеты

Раз уж мы упомянули о стрельбе, давайте перейдем к оружейным стойкам. Хотя очевидно, что в цеху они не предназначены для стрельбы, они тоже могут быть опасны. В экстремальной ситуации сдувание себя или другого работника может привести к попаданию сжатого воздуха в кровь и дальнейшим серьезным последствиям для здоровья. При ежедневном сдувании опилок или металлических опилок мы приводим их в движение, в результате чего они могут попасть в глаза работнику. Мы поставим барьер на пути такой ситуации, используя пистолет с соплом, создающим воздушную завесу (при приближении к телу воздух будет рассеиваться в стороны), или применив щит, закрывающий оператора (тем самым снижая риск травмы от опилок).

Как видно из вышеперечисленных элементов безопасной пневматики, практически любое место, где используется сжатый воздух, может быть оборудовано или дополнено элементами безопасности. Это защищает в первую очередь от несчастных случаев, а также от неожиданных перерывов в непрерывной работе производства. Благодаря повышенному вниманию, уделяемому комфорту и защите сотрудников на рабочем месте, тема безопасности в пневматике обещает развивать дальнейшие идеи.
