БЕЗПЕЧНА ПНЕВМАТИКА

НЕЩАСНІ ВИПАДКИ НА ВИРОБНИЦТВІ Нещасні випадки при роботі з обладнанням, що працює на стисненому повітрі, є сумною реальністю для багатьох робочих місць. Пневматичні системи та обладнання, зокрема, представляють велику групу обладнання, неправильна або необережна експлуатація якого може призвести до небезпечних ситуацій, що призводять до відмов і нещасних випадків.

Кількість, тип, частота та наслідки нещасних випадків у промисловості відображаються у статистичних даних, які щорічно публікуються Центральним статистичним управлінням.

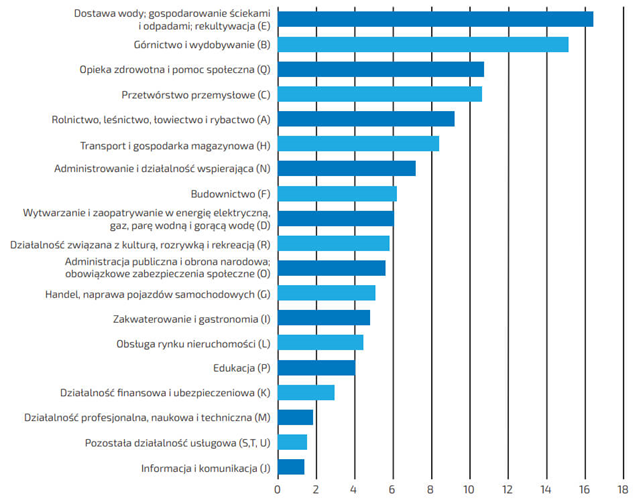

Травмовано на виробництві на 1000 працівників за секторами ПКД (без урахування фермерських господарств у сільському господарстві) у 2017 році

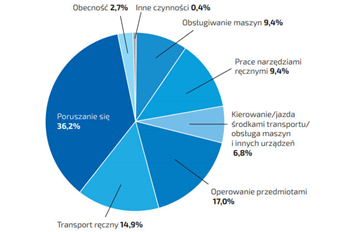

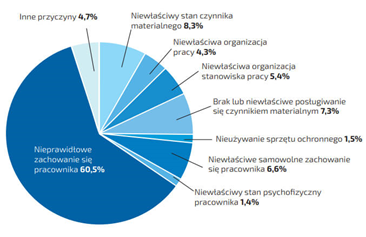

Причини нещасних випадків на виробництві:	Дії, які виконував потерпілий на момент нещасного випадку:
Натисніть на зображення, щоб збільшити Причинами нещасного випадку є всі недоліки та порушення, які прямо чи опосередковано сприяли настанню нещасного випадку, пов'язані з матеріальними (технічними) факторами, організацією робіт і робочого місця, а також з самим працівником.	Натисніть на зображення, щоб збільшити Більше половини (53,2%) дій потерпілих під час нещасного випадку були пов'язані з переміщенням та поводженням з предметами.



БЕЗПЕЧНА ПНЕВМАТИКА

SAFE PNEUMATICS пропонує широкий асортимент продукції, що відповідає стандартам безпеки. Завдяки інноваційним технічним рішенням, які пропонує наша компанія, клієнтам більше не доведеться йти на компроміс між продуктивністю та безпекою.

БЕЗПЕЧНІ ПРОДУКТИ

ТА БЕЗПЕЧНІ РІШЕННЯ

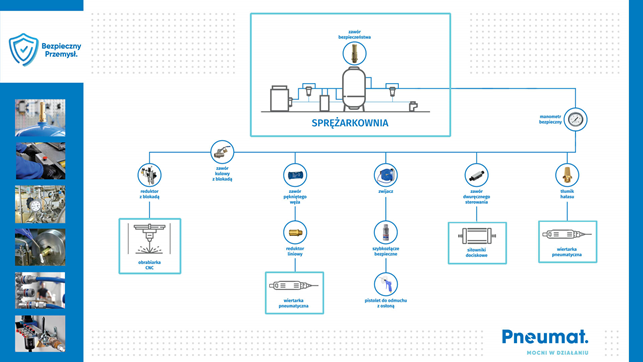

Безпека на робочому місці є пріоритетним питанням, яке активно піднімається законодавством Європейського Союзу. Нормативи в цій сфері стають все більш жорсткими, а штрафи за недотримання вимог безпеки для роботодавця - все більш суворими. Вище представлені групи рішень, які покликані мінімізувати ризики при роботі зі стисненим повітрям.

З 2009 року в Польщі діє стандарт, що описує небезпеки, пов'язані з використанням стисненого повітря, способи протидії та запобігання їм, згідно з яким:

• кожна пневматична система повинна бути обладнана повітровідвідним запірним клапаном на головній лінії живлення. Цей клапан повинен фіксуватися в положенні "закрито" і забезпечувати безпечне видалення повітря з будь-якої системи, що перебуває під тиском, за винятком вимірювальних контурів для тиску 160 кПа (1,3 бар) або менше.
• якщо пошкодження пластикових шлангів або пневматичних шлангів створює небезпеку удару, їх слід зафіксувати або захистити.
• (Джерело: EN 4414:2011 Пневматичні приводи та керування. Загальні принципи для систем)

БЕЗПЕКА - це знання та навички!

Використання неналежним чином захищених інструментів і компонентів пневмосистеми може призвести до травм, постійної втрати працездатності або навіть смерті працівника, не кажучи вже про юридичні санкції, які чекають на роботодавців.

Дмухнути на холод... і на тепле теж - стаття Миколи Рогасика

Майже кожна виробнича установка, цех або промисловий цех обладнані компонентами для транспортування та використання стисненого повітря. Зазвичай середовище протікає там під тиском від кількох до десяти бар. Якщо на шляху є витік, "вільний компонент" або просто несправність, небезпека для здоров'я (або навіть життя) працівників є дуже високою. Тому на ринку з'являється все більше безпечних пневматичних рішень.

При проектуванні, будівництві або обладнанні виробничих цехів враховується багато аспектів безпеки, наприклад, неслизькі підлоги, захисні бар'єри, маркування пішохідних маршрутів. Транспортні засоби та працівники все частіше маркуються та оснащуються засобами для уникнення нещасних випадків. На жаль, все менше уваги приділяється типам і встановленню обладнання для роботи зі стисненим повітрям.

Це обладнання, працюючи під тиском з повторюваною якістю, замінює роботу людських рук, але в той же час несе в собі потенціал заподіяння шкоди працівникам. При обладнанні залу або заміні зношених компонентів варто розглянути можливість використання так званої "захисної пневматики", яка забезпечить більш високий рівень охорони праці та безпеки, а в багатьох випадках захистить від несподіваної зупинки або поломки техніки.

Зупинити гравітацію

Спектр рішень дуже широкий, тому почнемо з пневматичних приводів - актуаторів. Що можна зробити безпечнішим за допомогою цих досить нескладних виробів? Перш за все, ми можемо запобігти мимовільному опусканню поршневого штока, який, падаючи під дією сили тяжіння, наприклад, разом із заготовкою, що утримується, може призвести до удару оператора. Це може статися, наприклад, в результаті раптового переривання подачі або падіння тиску стисненого повітря. Для цього використовуйте привід з гальмом. Будь-яке висування та втягування поршневого штока буде відбуватися тільки при розблокуванні гальма.

Цінним є також використання дворучного клапана управління. Для того, щоб запустити привід або пилу, оператор змушений використовувати обидві руки одночасно, таким чином уникаючи ситуації, коли при запуску машини однією рукою, інша знаходиться в робочій зоні полотна або приводу.

Мовчазний герой

Більшість пошкоджень слуху пов'язані з роботою на пневматичному обладнанні. Глушники знижують рівень шуму під час роботи, наприклад, пневматичних інструментів або при перекритті клапанів - коли, наприклад, повітря виходить з камери пневматичного циліндра. Хоча глушник є невеликим компонентом, він відіграє величезну роль у безпеці праці.

Надійне з'єднання

Швидкороз'ємні з'єднання є одними з найпоширеніших компонентів для стисненого повітря. Момент, коли шланг виймається з гнізда муфти, напевно, спливає в пам'яті. Ми можемо навіть зморщити лоб від думки про звук, який при цьому видається. І кожен, хто від'єднав шланг, не тримаючи його міцно, міг побачити (сподіваємось, не відчути на своїй шкірі), як відскакує металевий патрубок шланга.

Для того, щоб такі елементи не потрапляли в поле зору працівника, наприклад, а також для усунення будь-якого потенційного шуму, ми можемо використовувати безпечні швидкороз'ємні з'єднання. Це рішення, яке за допомогою двоступеневого процесу роз'єднання дозволяє повітрю, накопиченому в шлангу, виходити в атмосферу без зайвого шуму, і лише через деякий час патрубок виходить назовні. Саме зняття також є більш комфортним, оскільки не вимагає багато зусиль, що є важливою перевагою, особливо в компаніях з переважно жіночою робочою силою.

Бувають також випадки, коли ми маємо кілька з'єднань поруч один з одним, щоб забезпечити доступ до більш ніж одного середовища, або нам потрібні, наприклад, два або три значення тиску в залежності від застосування. Щоб виключити можливість плутанини, ми рекомендуємо використовувати неперехідні муфти в таких випадках. Завдяки різним формам роз'ємів і, відповідно, гнізд, певний кабель можна буде вставити лише у відповідне місце. Для легкої ідентифікації роз'єми додатково мають кольорове маркування.

На ринку реалізуються подальші ідеї в галузі цих компонентів. Новинкою є, наприклад, роз'єми, які сигналізують про підвищення температури роз'єму зміною кольору одного з елементів розетки, щоб мінімізувати ризик опіків.

Без каменів спотикання

А чи становлять самі пневматичні шланги (рукави) якусь небезпеку для людей на робочих місцях? Звичайно, так, причому в декількох аспектах. По-перше, кабель, що лежить на підлозі, є потенційним джерелом спотикання, зачіпання і навіть падіння, якщо на нього наступити. Якщо кабель розмотується занадто швидко, він може вдарити людей або предмети, з якими стикається. Крім того, якщо кабель розрізати або розгерметизувати, він стає неконтрольованою і потужною небезпекою.

Щоб уникнути описаних вище ситуацій, варто подумати про використання, наприклад, кабелю на втягувачі. Таким чином, після завершення роботи шланг втягується в котушку і не лежить на підлозі. Якщо ви додатково виберете шланг світловідбиваючого кольору, навіть шланг, що лежить на землі, буде більш помітним.

Розглядаючи питання впровадження безпечних рішень серед шлангів, варто також розглянути клапани для захисту шлангів у разі розриву, так звані "клапани для захисту від розриву шланга". Ці клапани автоматично зменшують потік стисненого повітря в разі розриву шланга, щоб шланг не "танцював" на всі боки, і в той же час вся система в цеху не піддавалася падінню тиску.

Ніякого тиску

Раптова відсутність або падіння тиску може призвести до вищезгаданої небажаної роботи приводу (втягування штока), несправності верстата з ЧПК або повністю зупинити роботу виробничого підприємства. Це може статися, якщо відбувається несанкціоноване або випадкове закриття кульового крана, розташованого в заводській мережі, виконаної, наприклад, з алюмінієвих труб. Ми можемо запобігти такій ситуації, використовуючи клапани з навісними замками: ми відкриваємо кран, фіксуємо положення, а ключ залишається на столі керівника виробництва, і немає шансів на випадкову зміну положення.

Зміна налаштування тиску на регуляторі - зниження або підвищення - також може становити ризик для здоров'я працівників або для безперебійної роботи обладнання. Тут ми також можемо знайти регулятори або фільтр-регулятори з навісним замком.

Ще одне рішення - вбудований регулятор. Цей непомітний на вигляд елемент, що нагадує швидкоз'ємну муфту, на заводі налаштовується на певний тиск без можливості регулювання. Якщо ми використовуємо його з налаштуванням, наприклад, 6 бар, незалежно від того, який тиск середовища вище цього рівня подається на регулятор, на виході буде отримано максимум 6 бар.

Зі щитом чи... за щитом?

Коли ми розглядаємо тему значень тиску, перед нами постає образ манометра. Як і будь-яка матеріальна річ, він має певну міцність, і раптовий стрибок тиску може призвести до того, що корпус манометра вийде з ладу або вибухне. Для цього виготовляються безпечні манометри, сконструйовані таким чином, що в вищезгаданій ситуації не відбудеться швидкісного розриву і подальшого викиду диска і гострих осколків скла в бік, наприклад, ремонтника, що проходить повз, а надлишковий тиск буде скинутий шляхом вистрілу елемента на задній частині диска.

Пістолети

Тепер, коли ми згадали словосполучення "стрільба", давайте перейдемо до вогневих позицій. Хоча вони, очевидно, не призначені для стрільби в цеху, вони теж можуть бути небезпечними. В екстремальній ситуації здування себе або іншого працівника може призвести до потрапляння стисненого повітря в кров і подальших серйозних наслідків для здоров'я. Щоденно здуваючи тирсу або металеву стружку, ми приводимо їх у рух, що може призвести до потрапляння в очі працівника. Ми поставимо бар'єр на шляху такої ситуації, використовуючи пістолет з насадкою, що дає повітряну завісу (при наближенні до тіла повітря буде розсіюватися в сторони), або застосувавши щит, що закриває оператора (таким чином знижуючи ризик травмування стружкою).

Як ми бачимо з вищезгаданих елементів безпечної пневматики, практично будь-яке місце, де використовується стиснене повітря, може бути оснащене або доповнене елементами безпеки. Це захищає в першу чергу від прикрих нещасних випадків, а також від несподіваних перерв у безперервності виробництва. Завдяки підвищеній увазі, що приділяється комфорту і захисту працівників на роботі, тема безпеки в пневматиці обіцяє подальший розвиток ідей.
