Вакуумный захват

Содержание

Вакуумные захваты / присоски Gimatic

VACUUM FOAM GRAPPER FGS-120 доступны в двух версиях:

Вакуумные захваты "Magic Gripper"

Как заменить присоски Magic Gripper?

Монтаж вакуумных захватов VSM



Вакуумные захваты / присоски Gimatic

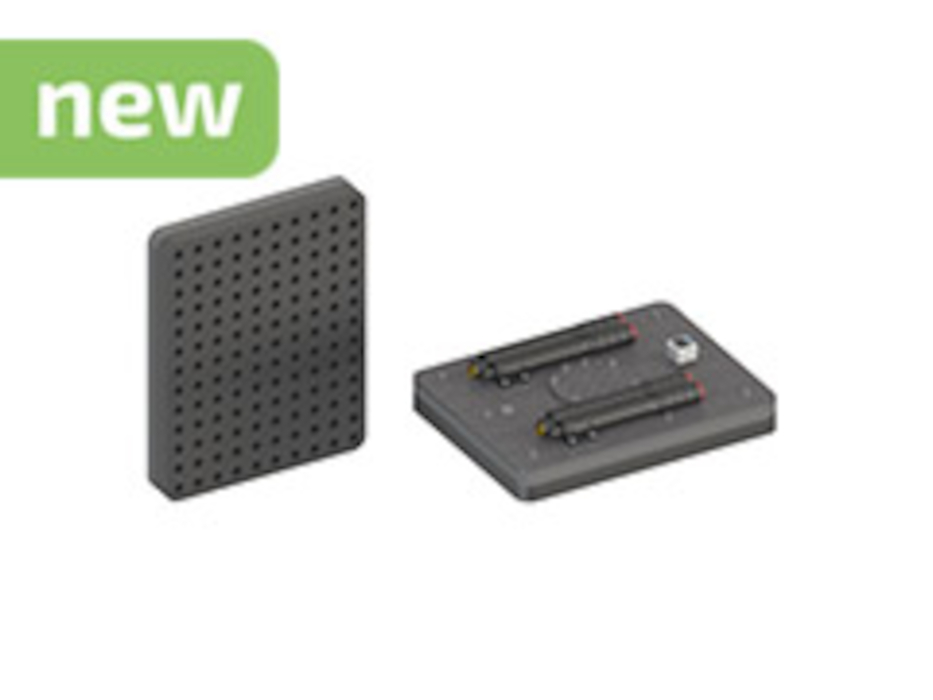

Подразделение Gimatic Vacuum готово представить свою последнюю разработку - вакуумные захваты / присоски.

Эта новая система захватов является модульной и гибкой и идеально подходит для различных применений, таких как перемещение стекла, дерева, картона и листового металла. Она идеально подходит для перемещения картонных коробок, деревянных панелей, жестяных банок, банок и многих других изделий различной формы и геометрии.

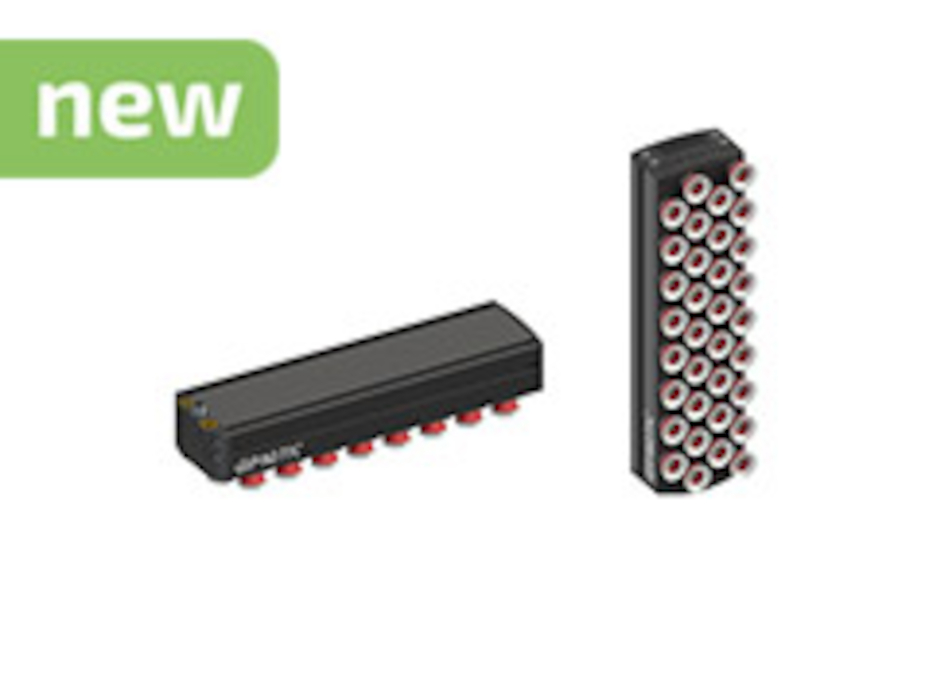

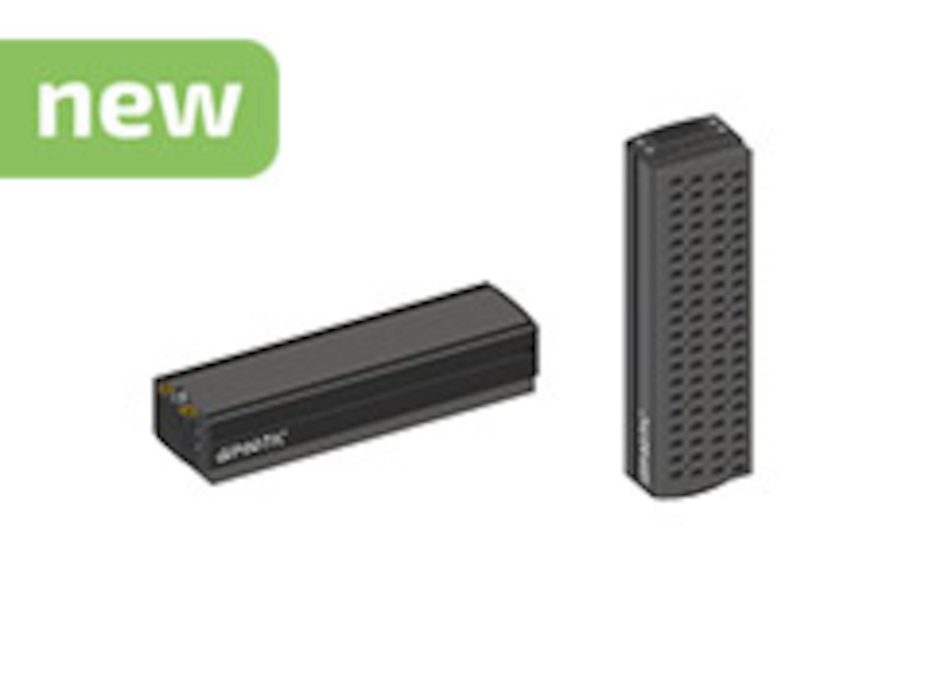

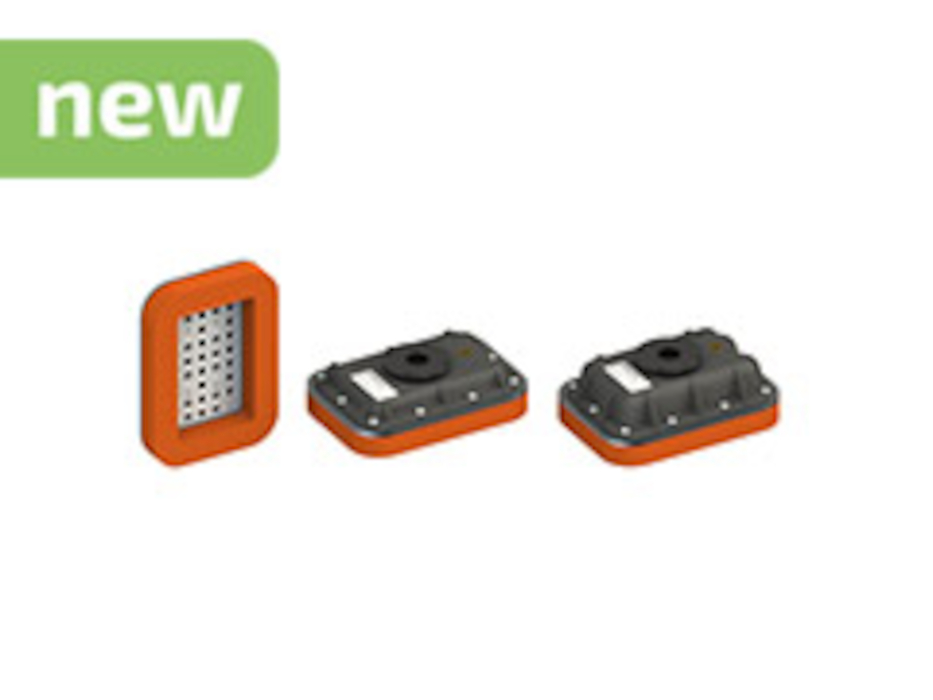

VACUUM FOAM GRAPPER FGS-120 доступны в двух версиях:

• со встроенными самозакрывающимися клапанами
• с калиброванными отверстиями

Версия с самозакрывающимися клапанами

Версия с самозакрывающимися клапанами идеально подходит для случаев, когда требуется перемещать объекты разного размера/формы. Это позволяет пользователю работать с меньшими вакуумными насосами, уменьшая износ при сохранении высокого уровня вакуума, даже когда большая часть поверхности захвата не задействована. Эти захваты предназначены для захвата металлических шариков. Вакуумный поток поднимает шарик, который закрывает отверстие, не создавая утечки.

Версия с калиброванными отверстиями

Версия с калиброванными отверстиями идеально подходит для применений, где необходимо перемещать объекты определенной формы и веса с герметичной поверхностью (стекло, листовой металл). Подходит для работы в любой ориентации (параллельно или перпендикулярно к поверхности захвата). Применяется, когда нет возможности использовать самозакрывающиеся клапаны (вертикальное перемещение) и когда пенопластовый захват покрывает примерно 90% поверхности захвата.

Доступны с полиуретановыми присосками VG.IS.

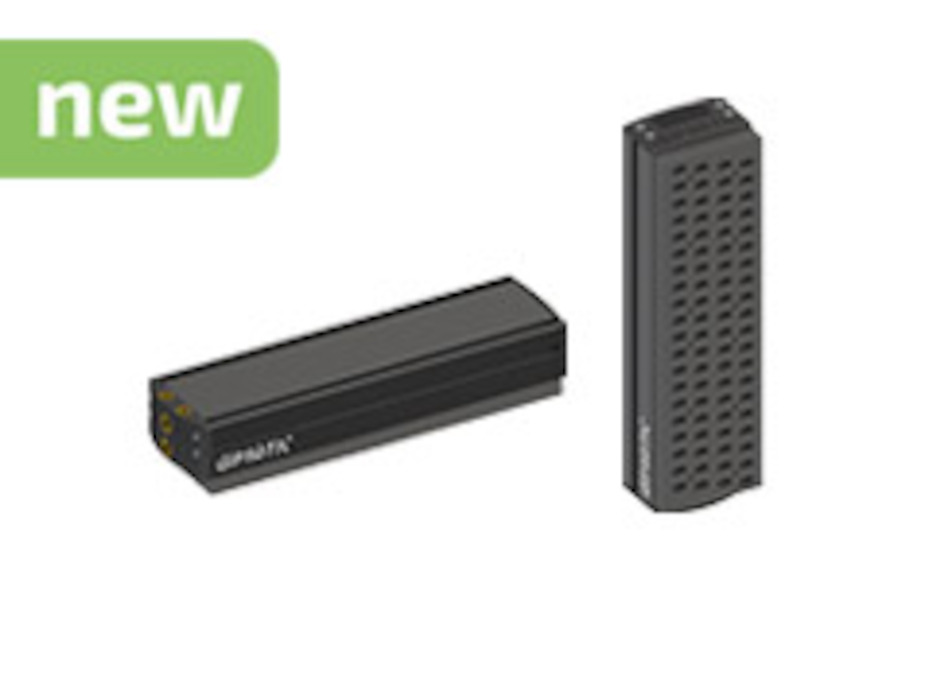

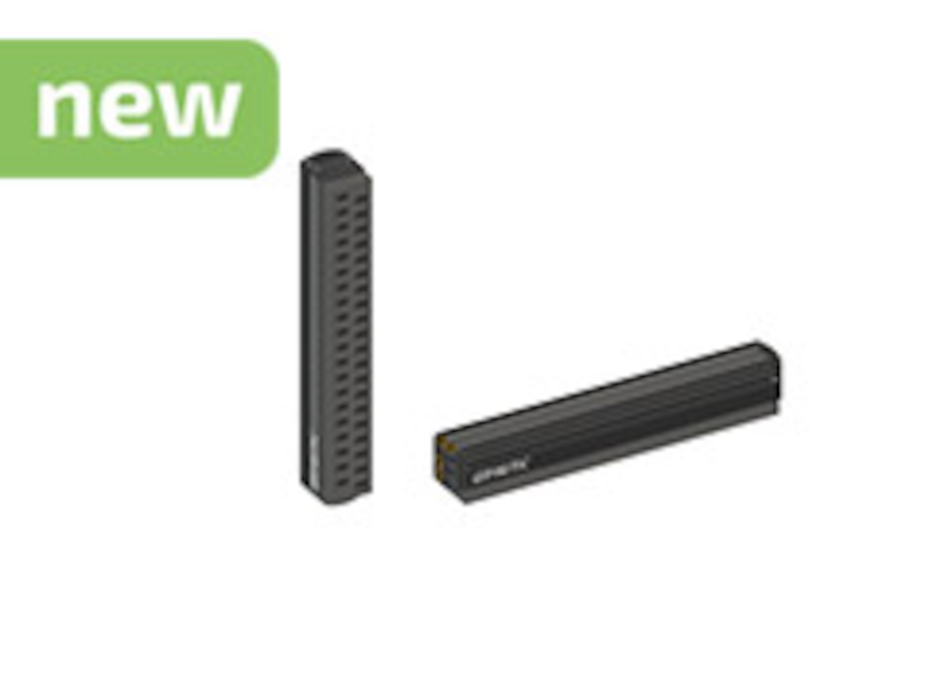

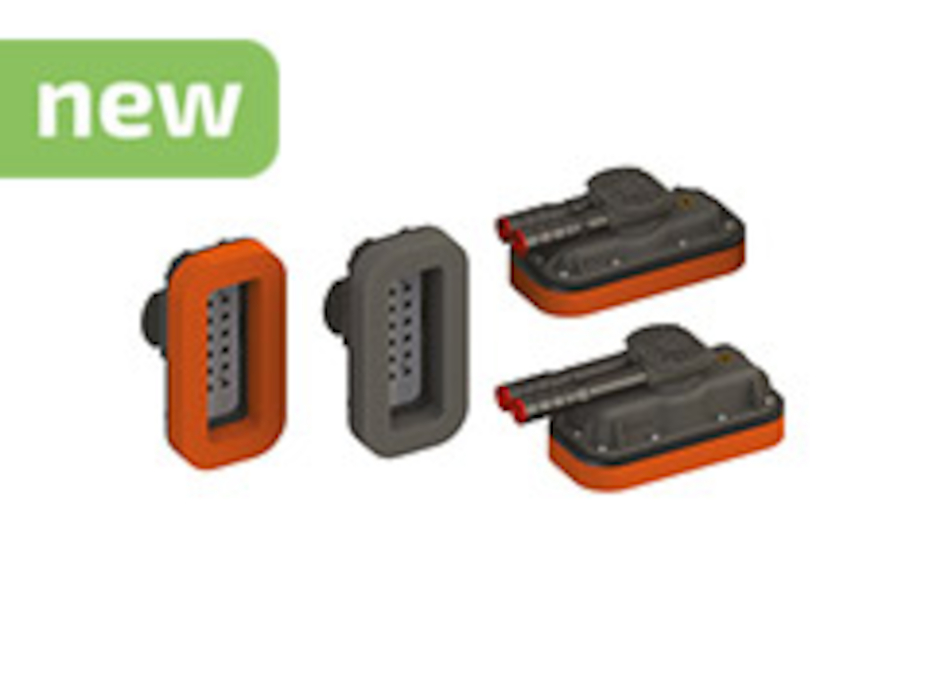

Пенопластовые захваты доступны с различной степенью сверления и различной длины, в зависимости от потребностей и требований. Доступны с технической пеной или с полиуретановыми присосками VG.IS.

Вакуумные захваты "Magic Gripper" - это комплексные устройства, интегрированные с вакуумным картриджем (эжектором), вакуумным фильтром и сменной присоской, их широкий диапазон применения гарантирует высокую универсальность для многих применений. Модели "Magic Gripper" доступны с возможностью автоматической продувки, которая осуществляется с помощью небольшого пневматического клапана, расположенного в корпусе, работающего на вакууме, или продувки, управляемой с помощью избыточного давления и отдельного клапана 2/2, этот модуль продувки также расположен в корпусе захвата. Захваты "Magic Gripper" (вакуумные захваты) имеют различные типы встроенных креплений для простоты монтажа и специальные монтажные профили. Низкое давление подачи (2,2 - 4 бар) и низкое потребление (минимум 5,9 Нл/мин) сжатого воздуха снижает затраты, связанные с производственным процессом.

Тип присоски	Заявка	Опіс.
Губа "Х".		Губа "Х".
		Губы X предназначены для работы с легкими полиэтиленовыми пакетами, пищевой упаковкой, алюминиевой фольгой и продуктами неправильной формы.
Губа "U"		Губы диаметром от 25 до 75 мм
		U-образные губки хорошо подойдут в качестве присосок для плоских и скользких поверхностей, стекла, листового металла и картона.
Губа "F"		Губы диаметром от 25 до 55 мм
		Губа F используется при переносе тяжелых плоских поверхностей, таких как многослойные доски, ПВХ доски, картонная упаковка и деревянные доски.
Губа "P"		Диаметр губ: от 15 до 85 мм
		Как и X lip, он идеально подходит для переноски больших пакетов из фольги, наполненных жидкостью или порошком.
Губа "DD"		Диаметр внутренней губы 30 мм, наружной губы 41 мм
		Губа MBU похожа на губу DD, благодаря конструкции из двух с половиной сильфонов компенсирует перепад высоты предметов разной высоты.
Губа "MBU"		Диаметр губ: 17-27 мм
		Губа DD предназначена для круглых и неровных форм, таких как банки и бутылки.
Губа "MD"		Диаметр губы: 22 мм
		Губа DD предназначена для круглых и неровных форм, таких как банки и бутылки.
Губа "S"		Диаметр губ: 30-60 мм
		Губы Foam S являются лучшим выбором в качестве присосок для деталей, которые требуют высокой конечной эстетики перенесенных поверхностей. Они одинаково хороши для перемещения плитки, пена очень хорошо засасывает все неровности, а также может использоваться для подъема кирпича, мраморных плит и необработанных досок.
Губа "MU"		Диаметр губ: от 45 до 80 мм
		Плоские губы MU имеют подобное применение к губам U или F, но характеризуются гораздо большей подъемной силой.
Губа "MF"		Диаметр губ: от 45 до 80 мм
		Благодаря своей ребристой конструкции губы MF идеально подходят для приложений, работающих в вертикальной ориентации.

Дополнительные аксессуары

Сила подъема присоски зависит от ее диаметра и величины вакуума. В таблице ниже приведены общие значения, без учета коэффициента запаса прочности. Для уточнения усилия подъема для конкретной модели, пожалуйста, свяжитесь с нашим техническим отделом.

Вакуумные захваты - это устройства для перемещения различных заготовок на производственных линиях или на небольших предприятиях. Они работают непосредственно от сжатого воздуха. В корпусе содержится вакуумный картридж (с разной емкостью). Мы присоединяем к корпусу любой тип всасывающей насадки и наше устройство готово к использованию.

Вакуумные захваты "Magic Gripper"

Вакуумные захваты "Magic Gripper" - это комплексные устройства, интегрированные с вакуумным картриджем (эжектором), вакуумным фильтром и сменной всасывающей губкой, их широкий спектр применения гарантирует высокую универсальность для многих применений.

Модели "Magic Gripper" доступны с возможностью автоматической продувки, которая осуществляется с помощью небольшого пневматического клапана, расположенного в корпусе, работающего на вакууме, или продувки, управляемой с помощью избыточного давления и отдельного клапана 2/2, этот модуль продувки также расположен в корпусе захвата. Захваты "Magic Gripper" (вакуумные захваты) имеют различные типы встроенных креплений для простоты монтажа и специальные монтажные профили. Низкое давление подачи (2,2 - 4 бар) и низкое потребление (минимум 5,9 Нл/мин) сжатого воздуха снижает затраты, связанные с производственным процессом.

Как заменить присоски Magic Gripper?

В большинстве случаев захваты поставляются в собранном виде с присоской и заглушкой, но если вам нужно заменить присоску, вам нужно снять губу и заглушку. Новая губа сначала прикрепляется к заглушке, а затем заглушка вставляется в монтажный сильфон на захвате.

Существует шесть типов заглушек и три диаметра: 20, 40 и 60 мм. Стопор A рекомендуется для губы X, которая используется, в частности, для захвата тонких пленок. Стопор B для кромки X, U, F, также рекомендуется для пленок, где он уменьшает риск появления следов. Стоппер C имеет дополнительный встроенный фильтр, уменьшает количество следов на обрабатываемых предметах, таких как алюминий, сталь и пластик, и предназначен для кромки X, U, F. Стоппер D для большинства кромки, то есть X, U, F, P, MBU, DD и MD. Заглушка F для пенопластовых наконечников S. Заглушка G для наконечников MU и MF. Вакуумные захваты - основная информация

Высокая производительность, эргономичность, независимая точка всасывания - это лишь некоторые из основных преимуществ вакуумных захватов VMECA. Вакуумные захваты VMECA характеризуются чрезвычайно быстрым временем отклика, поддерживая постоянный уровень вакуума, несмотря на колебания или падение давления питания.

В качестве опции, вакуумные захваты могут быть интегрированы с инновационным двухступенчатым глушителем для снижения уровня шума на 30%. Вакуумный захват VSMR оснащен продувочным клапаном, который идеально подходит для применения в режиме "взять и поставить".

Особенности вакуумных захватов:

• высокий уровень вакуума (до 91%) с низкими требованиями к сжатому воздуху
• прямое подключение захвата к всасывающему патрубку
• ускорение процесса всасывания и высвобождения продукта
• многопортовое подключение
• обеспечение непрерывного потока вакуума независимо от колебаний давления питания

Почему стоит использовать вакуумные присоски Speeder?

Использование вакуумного захвата Speeder означает, в первую очередь, сокращение времени Второй аспект - количество соединений сведено к минимуму - меньше соединений = меньшая вероятность утечек в системе.

Функция продувки (ручная или автоматическая) означает более быстрое высвобождение заготовки. Это особенно важно в системах автоматической сборки. Использование двухпоточного глушителя означает значительное снижение уровня шума (до 30% по сравнению со стандартными глушителями). Широкие возможности конфигурации вакуумного захвата, простота установки и небольшие размеры делают его незаменимым во многих местах и непревзойденным по сравнению со стандартными решениями.

Монтаж вакуумных захватов VSM

Выбор правильной модели

1. Для герметичных применений выбирайте вакуумный захват с обратным клапаном, чтобы предотвратить мгновенную разгерметизацию и, как следствие, слишком быстрое высвобождение продукта. Такая ситуация может возникнуть, например, из-за возможного прекращения подачи сжатого воздуха.

2 Выбирайте вакуумный захват VSM без вакуумного картриджа при использовании другого источника вакуума: для хорошо герметичных применений или в ситуациях, когда не требуется быстрое время реакции.

3 Выберите вакуумный захват VSM с 2-ступенчатым картриджем VC202 Mini, чтобы обеспечить достаточный поток вакуума (до 41 Нл/м) для плотных применений (подъем листового металла) или для применений с небольшими объемами (например, подача небольших вакуумных присосок). Опционально доступен обратный клапан. *

4. Выберите вакуумный захват VSM с трехступенчатым картриджем VC203 (поток вакуума до 85 Нл/м) для быстрого реагирования в условиях ограниченного пространства, когда требуется извлечь большие объемы (например, большие вакуумные присоски), или в условиях негерметичности (например, перемещение картонных коробок), когда требуется высокий поток вакуума. Опционально доступен обратный клапан. *

Выберите тип монтажа и позиции

* Вариант "F" - Прямое крепление - пример 1 - Крепление непосредственно на плите (только сверху) с помощью четырех винтов M4. Пять соединений G1/8" в корпусе. Заглушки в комплекте.

* Вариант "M" - Крепление с помощью винта M8 - пример 2 - Крепление с помощью винта M8 с внутренней головкой, зафиксированного на заводе в одном из трех указанных положений (сверху, справа, слева). Четыре соединения G1/8. Монтаж в левом или правом положении позволяет использовать более низкий зажим по сравнению с верхним креплением.

Опция "P" - позволяет установить вакуумный захват на соответствующий Т-образный профиль в одном из трех положений (сверху, справа, слева) с помощью винта M8 27 мм или M6 22 мм, затянутого гайкой с четырьмя шайбами. Соединение G1/8 с заглушкой.
