Пневматические установки - проектирование и строительство

Трубопроводы Компании "ПНЕВМАТ"

Мы специализируемся на проектировании и внедрении пневмосистем (трубопроводов), таких как установки сжатого воздуха, вакуумные установки и установки нейтральных газов, таких как аргон или азот.

Предлагаем Вам различные высокопроизводительные технологические трубопроводы с оптимизированным распределением сжатого воздуха. Наша система трубопроводов надежна в эксплуатации и является экономическим системным решением. Построенные нами трубопроводы характеризуются минимальными утечками и низкими перепадами давления между компрессором и точкой сбора среды, обеспечивающей герметичность соединений на высоком уровне.

Высокая эффективность передающих трубопроводов сочетается с относительно низкими затратами на обслуживание. Наш опыт позволяет нам точно и индивидуально измерять промышленные трубопроводы. Мы проектируем промышленные установки на основе последних тенденций рынка.

Спроектированные нами трубопроводы отражают текущие и будущие требования к потреблению сжатого воздуха. Все промышленные установки спроектированы и размеренные на основе перечня всех источников поступления сжатого воздуха.

Для контроля измерений расхода используются соответствующие счетчики, которые обеспечивают постоянный контроль за сжатым воздухом, используется в объекте.

Главной целью должно быть устранение ненужного потребления среды при установке промысловых трубопроводов. Однако наши промышленные установки оптимизированы с точки зрения качества, производительности и энергопотребления.

Трубопроводы Компании "ПНЕВМАТ" - это хорошая инвестиция.

Система INFINITY

Что отличает систему INFINITY?

• простой монтаж пневмосистемы - для установки системы INFINITY не нужны специальные инструменты. Все, что вам нужно - это резак и зачистка для сглаживания неровных краев труб;

• ограниченное поступление конденсата к машинам - специально изготовленные тройники со вставкой, позволяющей удерживать воду в основном трубопроводе. Вы можете установить тройник непосредственно вниз. В других системах тройник следует устанавливать вверх и устанавливать два изгиба - соответственно, увеличение затрат на установку.

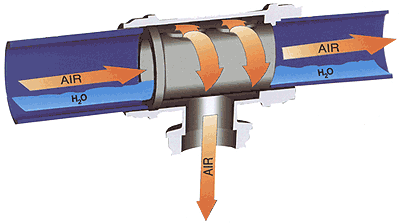

Этот тройник является патентом компании Aignep. Особенностью тройника есть отделение конденсат, который может появиться в установке, от воздуха, поступающего в конечные ресиверы. Благодаря разделению, сжатый воздух, что подается из ресивера, не содержит воды, что значительно продлевает срок их службы и, таким образом, уменьшает простой и ремонт.

• соединители изготовлены из алюминия, а не из пластика - соответственно, большая устойчивость к ультрафиолетовому излучению;

• система INFINITY легкая, модульная и не способствует распространению огня;

• в комплекте отсутствуют "свободные" элементы - в случае разборки и повторной сборки, сборка намного проще, нет возможности потерять "свободные" элементы;

• короткие муфты на случай разборки облегчают "выводы" трубы с фитинга.

Технические характеристики системы INFINITY

Технические характеристики разъемов Ø20-Ø63

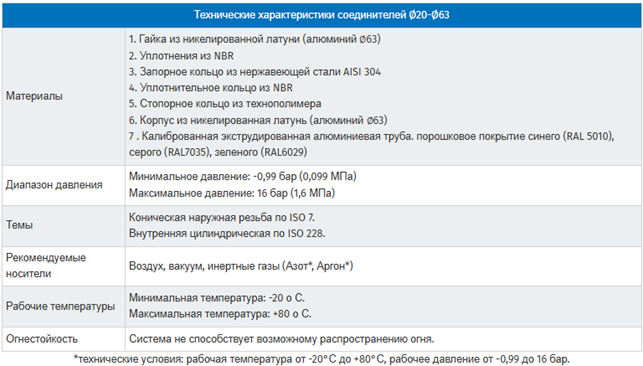

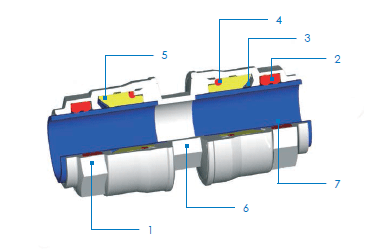

Материалы:	Гайка из никелированной латуни (алюминий ∅63) Пломбы NBR Кольцо для закрытия из нержавеющей стали AISI 30 Уплотнительное кольцо NB Технополимерне стопорное кольцо Корпус из никелированной латуни (алюминий ∅63) Экструдированная алюминиевая труба, откалибрована и покрыта порошковым покрытием голубого цвета (RAL 5010), серого цвета (RAL7035), зеленого цвета (RAL6029)
Диапазон давления:	Минимальное давление: 0,99 бар (0,099 МПа) Максимальное давление: 16 бар (1,6 МПа)
Винты:	Мужской конический соответствии с ISO 7 Женская цилиндрическая соответствии с ISO 228
Рекомендуемые среды :	Воздух, вакуум, инертные газы (Азор, Аргон)
Рабочая температура:	Минимальная температура: -20 °C Максимальная температура: 80 °C
Огнестойкость:	Система не способствует распространению огня

---

Технические характеристики разъемов Ø80-Ø110

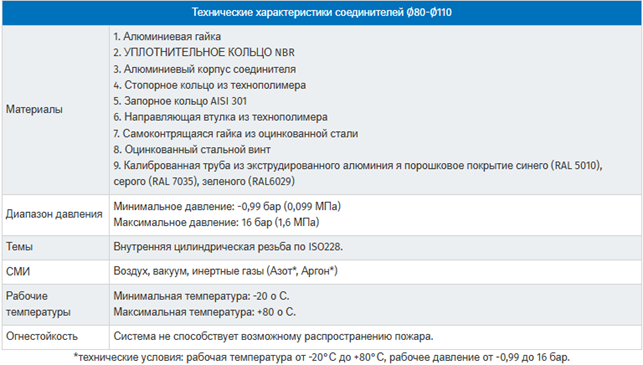

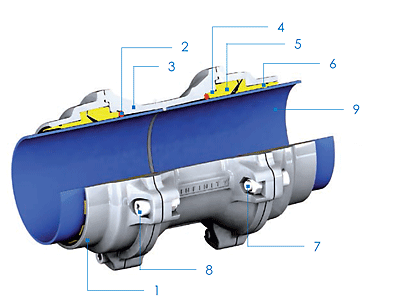

Материалы:	Алюминиевая гайка Уплотнительное кольцо из NBR Корпус разъема из алюминия Технополимерне содержащее кольцо Замыкая кольцо с AISI 301 Направляющий втулка технополимера Самоблокирующимися гайка из оцинкованной стали Оцинкованный стальной винт Труба из экструдированного алюминия, калиброванная и покрыта порошковым покрытием голубого цвета (RAL 5010), серого цвета (RAL 7035), зеленого цвета (RAL6029)
Диапазон давления:	Минимальное давление: 0,99 бар (0,099 МПа) Максимальное давление: 16 бар (1,6 МПа)
Винты:	Женская цилиндрическая соответствии с ISO 228
Рекомендуемые среды:	Воздух, вакуум, инертные газы (Азор, Аргон)
Рабочая температура:	Минимальная температура: -20 °C Максимальная температура: 80 °C
Огнестойкость:	Система не способствует распространению огня



Экономика промышленных установок

Пневматическая установка Компании "ПНЕВМАТ" - это, также, экономия энергии и оптимизация рабочего давления.

Рабочее давление в промышленной установке контролируется с помощью специальной системы управления компрессором. Промышленная установка анализируется с точки зрения потребления воздуха - целью является равномерная нагрузка на систему сжатого воздуха. Чтобы уменьшить потребление энергии, мы предлагаем использовать методы управления в промышленных установках, которые улучшают гибкость и безопасность при работе, например, преимущественный контроль.

Использование таких контрольных решений делает пневматическую систему свободной от незапланированных простоев рабочего цикла. Кроме того, это позволяет программировать полностью автоматическое ограничение давления по всей системе трубопроводов.

Мы реализуем монтажные проекты со сжатым воздухом высокого качества. Такие промышленные установки минимизируют процессы, связанные с техническим обслуживанием, максимизируют надежность воздуха и системы управления, а также уменьшают износ пусковых инструментов, работающих на сжатом воздухе.

Наши передаточные трубопроводы могут быть оснащены сушилкой и всеми необходимыми устройствами, обеспечивающими высокий класс сжатого воздуха, явно повышает экономичность пневмосистемы, увеличивая срок ее службы.

Технические газовые установки могут быть оснащены системой рекуперации энергии. Это решение позволяет вернуть инвестиции в течение 3 лет. Таким образом, трубопроводы могут восстанавливать до 90% энергии, преобразованной в тепло. Промышленная установка может использовать излишки энергии круглый год. Предлагаемые нами технологические установки можно легко расширить с помощью дополнительного оборудования и арматуры.

Чистота подаваемого воздуха, является обязательным условием стабильной работы пневматических инструментов, машин и устройств. Питательная среда должна быть хорошо высушеной и очищеной. В результате сжатия воздуха, водяной пар, содержащийся в силовом элементе, конденсируется и появляется в системе в виде капель, что вызывает замерзания и коррозию рабочих частей инструментов. Затем необходимо отделить его от установки с помощью сепараторов или блоков подготовки сжатого воздуха, то есть смазки, фильтра и редуктора. Компания "ПНЕВМАТ" обеспечивает широкий выбор всех элементов, применяемых в конструкции и эксплуатации пневмосистемы, то есть соединителей и аксессуаров из различных материалов, от разных производителей.

Благодаря используемым материалам мы проектируем и изготавливаем такие трубопроводы:

• алюминиевые установки (наша компания является национальным лидером в области монтажа алюминиевых установок - система INFINITY);

• устойчивое обжимные установки;

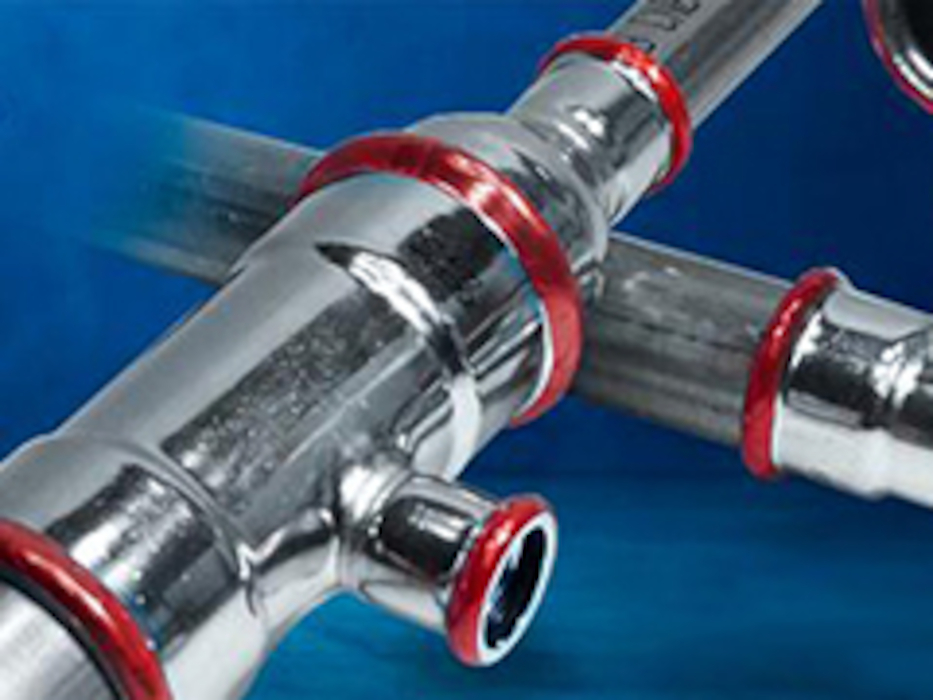

• обжимные установки из нержавеющей стали.

Благодаря используемым материалам мы проектируем и делаем такие трубопроводы:

• вакуумные установки;

• установки сжатого воздуха;

• установки технических нейтральных газов (азот, аргон).

Сфера наших услуг включает проектирование и строительство пневматических и вакуумных установок и тому подобное. Мы предлагаем самые современные решения, профессиональные консультации и оптимальный выбор компонентов с учетом потребностей заказчика.

Использование передовых технологий и внимание к высочайшему качеству, годами позиционируют нас как надежного и конкурентоспособного партнера.

Самые распространенные ошибки и упущения

• не учет перспектив планирования увеличение потребности в сжатом воздухе;

• неправильное секционирования установки с тяжелым доступом к секционным клапанам;

• отсутствие возможности эффективной реконфигурации установки вместе с ее расширением;

• неправильно спроектированы выпускные отверстия, имеет прямое влияние на проникновение конденсата из пневматической системы к приемникам, что в свою очередь приводит к более быстром отказе устройств;

• отсутствие планирования сети специализированных глушителей, что обычно приводит к проникновению вибраций в систему сжатого воздуха, в долгосрочной перспективе приводит к разгерметизации системы;

• неучет сопротивления потока на креплениях, таких как колени, тройники и др;

• отсутствие компенсации теплового расширения силовых кабелей, что приводит к повреждению сети;

• неправильно подобранный диаметр силовых кабелей и отсутствие знаний о «зазорах» кабелей и их внутреннюю коррозию;

• отказ от плана проекта местного водохранилища, который является важным элементом, позволяет эффективно накапливать среду, повышая временную эффективность системы снабжения.

Выбор установки сжатого воздуха

Установку сжатого воздуха следует выбирать таким образом, чтобы ее размер и эффективность отвечали потребностям в сжатом воздухе всех машин и устройств, работающих на объекте.

Техническими параметрами, необходимыми для запуска любых монтажных работ, являются:

• количество предполагаемых мест приема;

• номинальный расход сжатого воздуха на отдельных станциях;

• необходимое рабочее давление приемников (машин, приборов, инструментов) в отдельных положениях;

• длина отдельных участков кабелей (ожидаемое расположение приемных станций).

Выбор правильного диаметра трубопроводов:

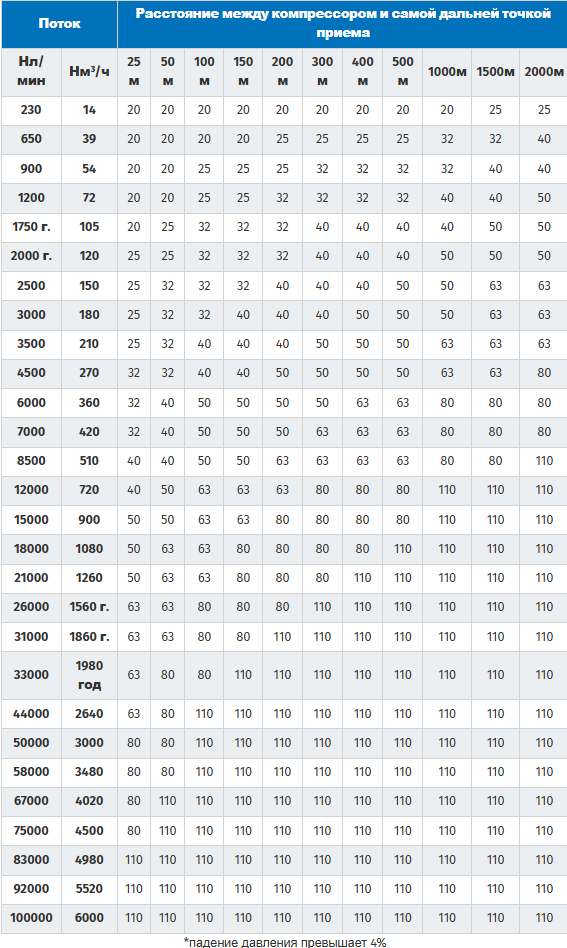

При выборе диаметра магистрального трубопровода следует учитывать три основных параметра: рабочее давление, расход и длина трубопровода. Диаграмма ниже иллюстрирует выбор диаметра магистральной трубы при рабочем давлении 7 бар и предположении, что перепад давления в самой дальней точке установки не должен превышать 4%.
