Пневматичні установки - проектування та будівництво

Трубопроводи Компанії “ПНЕВМАТ”

Ми спеціалізуємося на проектуванні та впровадженні трубопроводів, таких як установки стисненого повітря, вакуумні установки та установки нейтральних технічних газів, таких як аргон або азот.

Пропонуємо Вам різноманітні високопродуктивні технологічні трубопроводи з оптимізованим розподілом стисненого повітря. Наша система трубопроводів надійна в експлуатації та є економічним системним рішенням. Побудовані нами трубопроводи характеризуються мінімальними витоками та низькими перепадами тиску між компресором та точкою збору середовища, що забезпечує герметичність з'єднань на високому рівні.

Висока ефективність передавальних трубопроводів поєднується з відносно низькими витратами на обслуговування. Наш досвід дозволяє нам точно та індивідуально вимірювати промислові трубопроводи. Ми проектуємо промислові установки на основі останніх тенденцій ринку.

Спроектовані нами трубопроводи відображають поточні та майбутні вимоги до споживання стисненого повітря. Всі промислові установки спроектовані та розмірені на основі переліку всіх джерел надходження стисненого повітря.

Для контролю вимірювань витрати використовуються відповідні лічильники, які забезпечують постійний контроль за стисненим повітрям, що використовується в об'єкті.

Головною метою повинно бути усунення непотрібного споживання середовища при установці промислових трубопроводів. Проте наші промислові установки оптимізовані з точки зору якості, продуктивності та енергоспоживання. Трубопроводи Компанії “ПНЕВМАТ” - це хороша інвестиція.

Система INFINITY

Що відрізняє систему INFINITY?

  • простий монтаж - для встановлення системи INFINITY не потрібні спеціальні інструменти. Все, що вам потрібно - це різак і зачистка для згладжування нерівних країв труб;

  • обмежене надходження конденсату до машин - спеціально виготовлені трійники із вставкою, що дозволяє утримувати воду в основному трубопроводі. Ви можете встановити трійник безпосередньо вниз. В інших системах трійник слід встановлювати вгору і встановлювати два вигини – відповідно, збільшення витрат на встановлення.

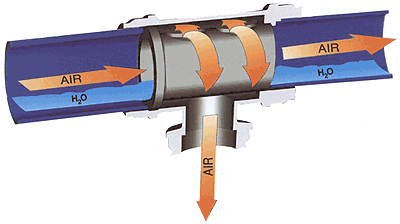

Цей трійник є патентом компанії Aignep.  Особливістю трійника є відділення конденсату, який може з’явитися в установці, від повітря, що надходить у кінцеві ресивери. Завдяки розділенню, стиснене повітря, що подає ресивери (виконавчі механізми, електромагнітні клапани, пневматичні інструменти), не містить води, що значно продовжує термін їх служби і, таким чином, зменшує дорогі простої та ремонт.

  • з'єднувачі виготовлені з алюмінію, а не з пластику – відповідно, більша стійкість до ультрафіолетового випромінювання;

  • система INFINITY легка, модульна і не сприяє поширенню вогню;

  • муфти в комплекті, відсутні "вільні" елементи - у разі розбирання та повторної збірки, збірка набагато простіша, немає можливості втратити "вільні" елементи;

  • коротші муфти на випадок розбирання полегшують "виведення" труби з фітинга.

Технічні характеристики системи INFINITY

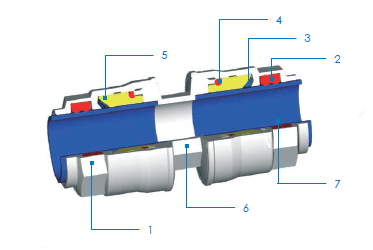

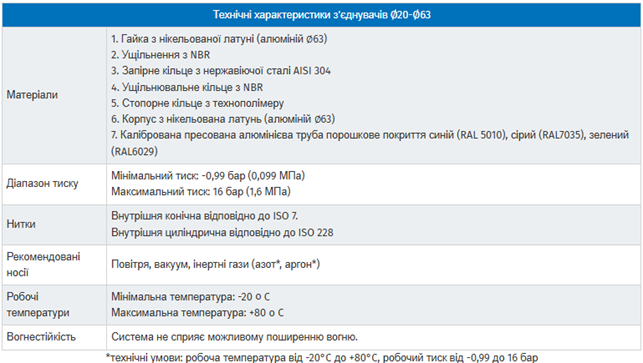

Технічні характеристики роз'ємів Ø20-Ø63

Матеріали



1. Гайка з нікельованої латуні (алюміній ∅63)

2. Пломби NBR

3. Кільце для закриття з нержавіючої сталі AISI 30

4. Ущільнювальне кільце NB

5. Технополімерне стопорне кільце

6. Корпус з нікельованої латуні (алюміній ∅63)

7. Екструдована алюмінієва труба, відкалібрована та покрита порошковим покриттям блакитного кольору (RAL 5010), сірого кольору (RAL7035), зеленого кольору (RAL6029)

Діапазон тиску

Мінімальний тиск: -0,99 бар ( 0,099 мПа)

Максимальний тиск: 16 бар (1,6 мПа)

Гвинти

Чоловічий конічний відповідно до ISO 7

Жіноча циліндрична відповідно до ISO 228

Рекомендовані середовища Повітря, вакуум, інертні гази (Азор, Аргон)
Робоча температура

Мінімальна температура: -20 °C

Максимальна температура: 80 °C

Вогнестійкість Система не сприяє поширенню вогню

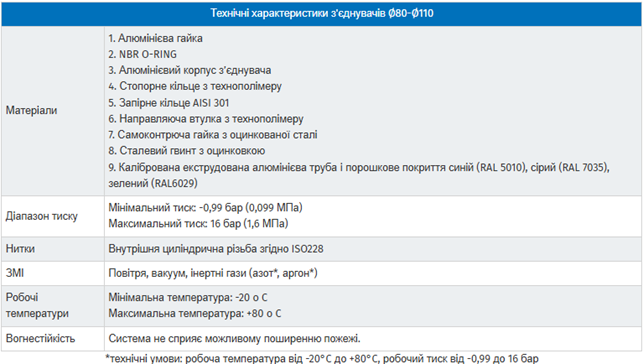

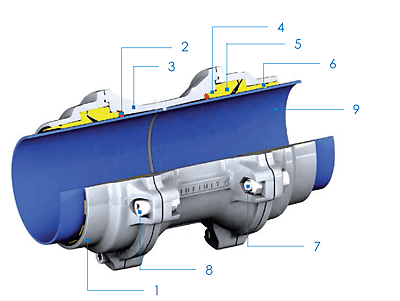

Технічні характеристики роз'ємів Ø80-Ø110

Матеріали

1. Алюмінієва гайка

2. Ущільнювальне кільце з NBR

3. Корпус роз'єму з алюмінію

4. Технополімерне утримуюче кільце

5. Замикаюче кільце з AISI 301

6. Направляючий втулка технополімеру

7. Самоблокувальна гайка з оцинкованої сталі

8. Оцинкований сталевий гвинт

9. Труба з екструдованого алюмінію, калібрована та покрита порошковим покриттям блакитного кольору (RAL 5010), сірого кольору (RAL 7035), зеленого кольору (RAL6029)

Діапазон тиску

Мінімальний тиск: -0,99 бар ( 0,099 мПа)

Максимальний тиск: 16 бар (1,6 мПа)

Гвинти Жіноча циліндрична відповідно до ISO 228
Рекомендовані середовища Повітря, вакуум, інертні гази (Азор, Аргон)
Робоча температура

Мінімальна температура: -20°C

Максимальна температура: 80°C

Вогнестійкість Система не сприяє поширенню вогню



Економіка промислових установок

Пневматична установка Kомпанії “ПНЕВМАТ” – це, також, економія енергії та оптимізація робочого тиску.

Робочий тиск у промисловій установці контролюється за допомогою спеціальної системи управління компресором. Промислова установка аналізується з точки зору споживання повітря - метою є рівномірне навантаження на систему стисненого повітря. Щоб зменшити споживання енергії, ми пропонуємо використовувати методи управління в промислових установках, що покращують гнучкість та безпеку при роботі, наприклад, переважний контроль.

Використання таких контрольних рішень робить пневматичну систему вільною від незапланованих простоїв робочого циклу. Крім того, це дозволяє програмувати повністю автоматичне обмеження тиску по всій системі трубопроводів.

Ми реалізуємо монтажні проекти із стисненим повітрям найвищої якості. Такі промислові установки мінімізують процеси, пов'язані з технічним обслуговуванням, максимізують надійність повітря та системи управління, а також зменшують знос пускових інструментів, що працюють на стисненому повітрі.

Наші передавальні трубопроводи можуть бути оснащені сушаркою та всіма необхідними пристроями, що забезпечують високий клас стисненого повітря, що явно підвищує економічність пневматичної системи, збільшуючи термін її служби.

Технічні газові установки можуть бути оснащені системою рекуперації енергії. Це рішення дозволяє повернути інвестиції протягом 3 років. Таким чином, трубопроводи можуть відновлювати до 90% енергії, перетвореної в тепло. Промислова установка може використовувати надлишки енергії круглий рік. Пропоновані нами технологічні установки можна легко розширити за допомогою додаткового обладнання та арматури.

Чистота повітря, що подається, є обов’язковою умовою стабільної роботи пневматичних інструментів, машин та пристроїв. Живильне середовище повинно бути добре висушено та очищено. В результаті стиснення повітря, водяна пара, що міститься в силовому елементі, конденсується і з’являється в системі у вигляді крапель, що спричиняє замерзання та корозію робочих частин інструментів. Потім необхідно відокремити його від установки за допомогою сепараторів або блоків підготовки стисненого повітря, тобто мастила, фільтра та редуктора. Компанія “ПНЕВМАТ” забезпечує широкий вибір усіх елементів, що застосовуються в конструкції та експлуатації пневматичної системи, тобто з'єднувачів та аксесуарів з різних матеріалів, від різних виробників.

Завдяки використовуваним матеріалам ми проектуємо та виготовляємо такі трубопроводи:

  • алюмінієві установки (наша компанія є національним лідером у галузі монтажу алюмінієвих установок - система INFINITY);

  • cталеві обтискні установки;

  • обтискні установки з нержавіючої сталі.

Завдяки переданому середовищу ми проектуємо та робимо такі трубопроводи:

  • вакуумні установки;

  • установки стисненого повітря;

  • установки технічних нейтральних газів (азот, аргон).

Сфера наших послуг включає проектування та будівництво пневматичних та вакуумних установок тощо. Ми пропонуємо найсучасніші рішення, професійні консультації та оптимальний вибір компонентів з урахуванням потреб замовника.

Використання передових технологій та увага до найвищої якості, роками позиціонують нас як надійного та конкурентоспроможного партнера.

Найпоширеніші помилки та упущення

  • не врахування перспектив планування збільшення потреби у стисненому повітрі;

  • неправильне секціонування установки з важким доступом до секційних клапанів;

  • відсутність можливості ефективної реконфігурації установки разом із її розширенням;

  • неправильно спроектовані випускні отвори, що має прямий вплив на проникнення конденсату з пневматичної системи до приймачів, що в свою чергу призводить до більш швидкої відмови пристроїв;

  • відсутність планування мережі спеціалізованих глушників, що зазвичай призводить до проникнення вібрацій у систему стисненого повітря, що в довгостроковій перспективі призводить до розгерметизації системи;

  • неврахування опору потоку на кріпленнях, таких як коліна, трійники тощо;

  • відсутність компенсації теплового розширення силових кабелів, що призводить до пошкодження мережі;

  • неправильно підібраний діаметр силових кабелів та відсутність знань про «зазори» кабелів та їх внутрішню корозію;

  • відмова від плану проекту місцевого водосховища, який є важливим елементом, що дозволяє ефективно накопичувати середовище, підвищуючи тимчасову ефективність системи постачання.



Вибір установки стисненого повітря

Установку стисненого повітря слід вибирати таким чином, щоб її розмір та ефективність відповідали потребі у стисненому повітрі всіх машин та пристроїв, що працюють на об'єкті.

Технічними параметрами, необхідними для запуску будь-яких монтажних робіт, є:

  • кількість передбачуваних місць прийому;

  • номінальна витрата стисненого повітря на окремих станціях;

  • необхідний робочий тиск приймачів (машин, приладів, інструментів) в окремих положеннях;

  • довжина окремих ділянок кабелів (очікуване розташування приймальних станцій).

Вибір правильного діаметра трубопроводів

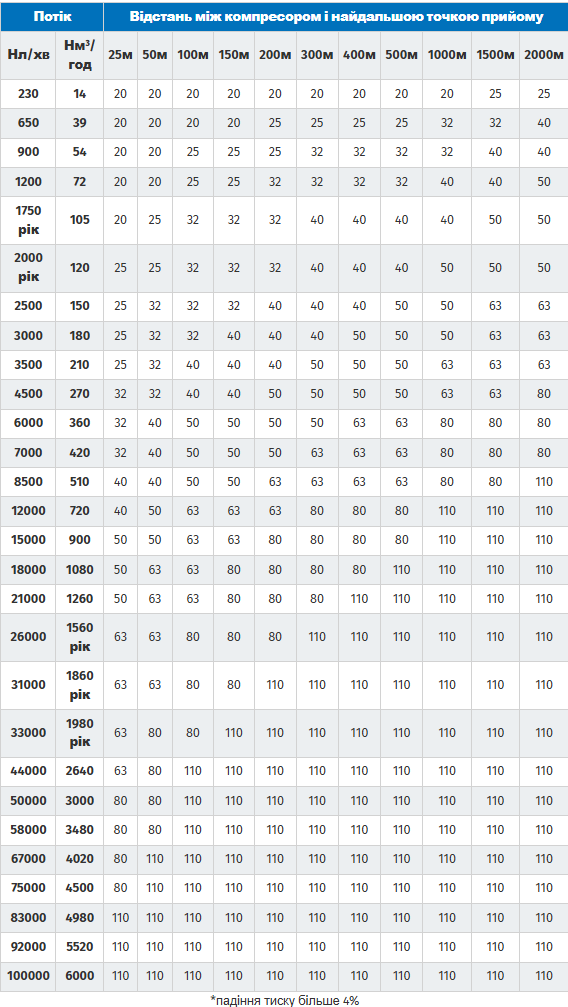

При виборі діаметра магістрального трубопроводу слід враховувати три основні параметри: робочий тиск, витрата та довжина трубопроводу. Діаграма нижче ілюструє вибір діаметра магістральної труби при робочому тиску 7 бар і припущенні, що перепад тиску в найдальшій точці установки не повинен перевищувати 4%.
