Обжимной монтаж – система EFFEBI-PRESS

Сфера применения:

Материалы

Преимущества

Компоненты

Процесс соединения

Обжимное оборудование

Уплотнительное кольцо

Материалы

EPDM – черный (обычно ассоциируется с ВОДОЙ)

HNBR – желтый (обычно ассоциируется с GAS)

FPM – зеленый, совпадает с FKM – зеленый (обычно ассоциируется с солнечным полем)

FPM – красный, совпадает с FKM – красный (обычно ассоциируется с ИНДУСТРИЕЙ)

Характеристики и применение

Профили

Маркер утечки

Фитинги



Обжимной монтаж – система EFFEBI-PRESS

Effebi-Press – это очень простая и быстрая в монтаже система обжимных фитингов для строительства инсталляций в гражданском, промышленном, судостроительном и противопожарном секторах, с надежными и механически прочными соединениями. В настоящее время доступны диаметры от 15 до 108 мм, в зависимости от используемого материала. Три самых больших диаметра 76,1, 88,9 и 108 мм обычно называют "большими диаметрами".

Сфера применения:

Материалы

В зависимости от применения изделия изготавливаются из следующих материалов:

  • нержавеющая сталь
  • углеродистая сталь

Преимущества

Основными преимуществами Effebi-Press являются:

  • практическая альтернатива традиционным методам соединения, требующим сварки и/или резьбы;
  • снижение общей стоимости монтажа;
  • простота и быстрота монтажа;
  • чистая и безопасная система, без риска для монтажника;
  • надежные и долговечные уплотнения;
  • минимальный риск ошибки для монтажника;
  • отсутствие использования источников тепла;
  • отсутствие риска возникновения пожара при монтаже;
  • высокая коррозионная стойкость;
  • высокая термостойкость;
  • значительно меньший вес по сравнению с традиционными металлическими системами;
  • эстетически привлекательный внешний вид, идеально подходящий для "видимых инсталляций";
  • очень хорошая скорость потока жидкости;
  • конечное качество зависит от оборудования, а не от мастерства инсталлятора, который не должен обладать высокой квалификацией.

Компоненты

Система Effebi-Press состоит из следующих компонентов:

  • Компрессионные фитинги – это основной компонент системы. Они имеют фигурное гнездо на каждом конце, в котором находится кольцевое уплотнение из синтетического каучука. Они доступны в разных типах и конструкциях, некоторые из них также позволяют подсоединять фланцевые, резьбовые или сварные компоненты из разных материалов.
  • Трубы
  • обжимные инструменты

Процесс соединения

Соединение фитингов с трубами просто, быстро и безопасно. Результат операции является "окончательным", поскольку компоненты больше не могут быть разобщены и не могут вернуться в первоначальное состояние.

Труба вставляется в фитинг до упора, а затем фасонный конец фитинга прижимается к трубе с помощью зажимной губки, приводимой в действие обжимной машиной.

Обжатие вызывает две деформации. Первая деформация сжимает уплотнительное кольцо в фасонном гнезде и обеспечивает герметизацию трубы. Во-вторых, деформируется геометрия фитинга и трубы, предотвращая скольжение и вращение фитинга и трубы.

В зависимости от диаметра, полученный полигональный профиль пресса разный, шестиугольный или близкий к прямоугольному, но, тем не менее, однородный

На рис . 1 показаны примеры компонентов до и после прессования, в профиль и в разрезе.

Обжимное оборудование

Обжим осуществляется с помощью обжимных машин (прессов), оснащенных сменными зажимами (губками или цепями), которые изменяются в зависимости от диаметра.

На рынке доступны разные типы электромеханических и, чаще всего, электрогидравлических обжимных машин с питанием от аккумулятора или кабеля (220В – 110В – 48В).

Обычно их разделяют на 3 класса, в зависимости от максимального прикладываемого усилия:

  • портативные и небольшие усилия (до 17 кН), способные обжимать примерно до диаметра 28 мм;
  • среднего усилия (до 40 кН); они наиболее распространены и универсальны;
  • большие усилия (более 40 кН), пригодные для обжима "больших" диаметров (от 76,1 мм), имеют значительные габариты и значительный вес.

Уплотнительное кольцо

Это компонент из синтетического каучука, гарантирующий герметичность соединения. Доступны диаметры от 15 до 108 мм в зависимости от используемого материала.

Материалы

В зависимости от применения уплотнительные кольца изготавливаются из следующих материалов:

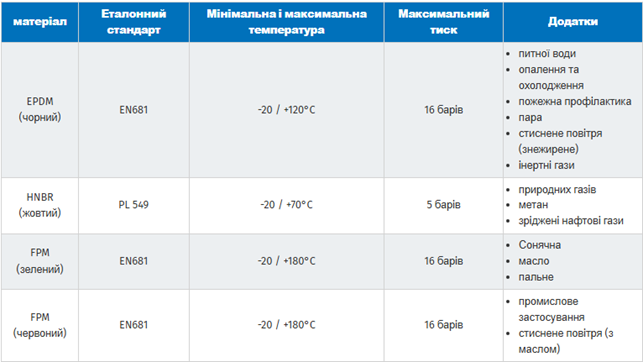

EPDM – черный (обычно ассоциируется с ВОДОЙ)

Это стандартный материал, доступный в диаметрах от 15 до 108 мм, пригодный для температур от -20 до +120 °C и давления до 16 бар. Он имеет много применений и используется для воды, отопления, охлаждения, пара, противопожарной защиты, сжатого воздуха (без масла) и инертных газов.

HNBR – желтый (обычно ассоциируется с GAS)

Это материал, используемый в газовых установках. Он доступен в диаметрах от 15 до 108 мм и подходит для температур от –20 до +70 °C и давления до 5 бар.

FPM – зеленый, совпадает с FKM – зеленый (обычно ассоциируется с солнечным полем)

Это материал, используемый в особо сложных условиях, при температуре от -20 до + 180 °C и давлении до 16 бар. Он доступен в диаметрах от 15 до 108 мм и особенно подходит для солнечных установок. Не подходит для паровых установок.

FPM – красный, совпадает с FKM – красный (обычно ассоциируется с ИНДУСТРИЕЙ)

Это материал, используемый для некоторых специальных применений, при температурах от -20 до + 180 °C и давлении до 16 бар. Он доступен в диаметрах от 15 до 108 мм и используется для промышленного применения, например для транспортировки различных типов жидкостей, таких как смазочные и смазочно-охлаждающие жидкости, дизельное топливо и т.п., а также для систем сжатого воздуха (с маслом). Он не подходит для использования в паровых системах.

Характеристики и применение

Профили

Уплотнительные кольца бывают двух типов.

Уплотнительное кольцо Leak Signalling/LBP (Leak Before Press) (рис. 2)

Это инновационное запатентованное уплотнительное кольцо, доступное из EPDM для диаметров от 15 до 54 мм. Оно имеет полигональную форму, состоящую из ряда прямолинейных трубчатых секций постоянного сечения, расположенных в кольцо таким образом, чтобы создавать многократные потоки между недеформированным уплотнительным кольцом и его гнездом. Если фитинг случайно разжать, профиль уплотнительного кольца позволяет выявить ненормальное состояние как при испытании на герметичность, так и визуально по утечке воды или воздуха. Эта особенность обычно называется "утечка до обжима - LBP". Если фитинг обжат правильно, уплотнительное кольцо, как и традиционные уплотнительные кольца, перекрывает все потоки и обеспечивает герметичное уплотнение.

Рис. 2 Уплотнительное кольцо LBP

Традиционное уплотнительное кольцо (рис. 3)

Это уплотнительное кольцо с хорошо известной тороидальной формой. Оно доступно во всех версиях эластомеров и может использоваться для всех приложений.

Рис. 3 Традиционное уплотнительное кольцо

Маркер утечки

В новой системе компрессионных фитингов любая утечка связана с единственной причиной: неправильным или неудачным обжатием фитингов.

После монтажа, во время тестирования, может быть особенно трудно проверить все соединения, поскольку собранный фитинг, даже если он не зажат, все равно дает некоторую утечку, и утечка может быть почти незаметной (ситуация со стандартным уплотнительным кольцом).

В дополнение к использованию уплотнительного кольца LBP, Effebi-press предлагает монтажникам дополнительное решение, полезное для предотвращения и легкой идентификации неопрессованных фитингов.

Рис. 4 отрыв и ручное удаление маркера утечки Рис. 5 соединение с трубой до и после опрессования

Это визуальный маркер утечки: тонкая и броская цветная пленка, наносимая снаружи на фитинги, на профилированный конец, подготовленный к сварке. Эта пленка никак не мешает и не препятствует работе фитинга. При нажатии на фитинг пленка рвется/отрывается от металла/сморщивается. Ее можно легко снять вручную без использования каких-либо инструментов (рис. 4-5)

При проверке монтажа монтажник быстро заметит даже с расстояния нескольких метров, есть ли на соединителях невредимая цветная фольга (рис. 6) . Если пленку забыли снять после опрессовки, монтажник все равно может увидеть во время визуального осмотра, пленка целая, порвана или смята. Поэтому нет необходимости подходить ко всем соединениям, чтобы проверить герметичность или выявить какие-либо небольшие протечки. Если опрессовку нельзя проверить визуально, а только на ощупь (в скрытых или темных местах), то целостность фольги можно проверить даже на ощупь.

Цвет пленки связан с типом фитингов: синий – для фитингов из нержавеющей стали, красный – для фитингов из углеродистой стали (рис. 7).

Маркер протечки присутствует на всех фитингах диаметром от 15 до 54 мм. Для больших диаметров использование маркеров не необходимо, поскольку размер фитингов позволяет визуально проверить опрессовку даже на расстоянии.

Такое решение в сочетании с наличием уплотнительного кольца LBP обеспечивает двойную безопасность при монтаже. (рис. 8).

Рис. 6 Наличие маркера утечки легко определить визуально, даже издалека | Рис. 7 Цвет маркера утечки в зависимости от материала | Рис. 8 Уплотнительное кольцо LBP + маркер утечки = двойная безопасность

Фитинги

Перед установкой фитингов проверьте наличие и правильное положение уплотнительных колец в гнездах и – при необходимости – смажьте их водой или тальком, чтобы облегчить дальнейшее вставление трубы.

Категорически запрещается использование масел, смазочных масел, клеев, герметиков, пепла или других подобных веществ.

Рис. 21 Резка труб | Рис. 22 Зачистка концов труб | Рис. 23 Проверка наличия и положения уплотнительных колец

Рис. 24 Выравнивание труб до фитингов и маркировка правильного положения | Рис. 25 Шаблон маркера для диаметров 12 – 54 мм | Рис. 26 Использование монтажных хомутов для больших диаметров

Рис. 27 установка пресс-инструмента | Рис. 28 прессование

Прессовые машины должны быть оснащены только пресс-инструментами М-профиля, соответствующими внешним диаметрам труб и их фитингам.

Рекомендуются следующие типы:

  • обжимные губки, для диаметров от 15 до 35 мм.
  • цепные обжимы с минимум 3 секторами, для диаметров от 42 до 108 мм;

для этих диаметров Effebi SpA не принимает обжима с помощью губок, даже если они имеются на рынке.
