Пневматические приводы
Пневматические приводы - выбор решений для автоматизации

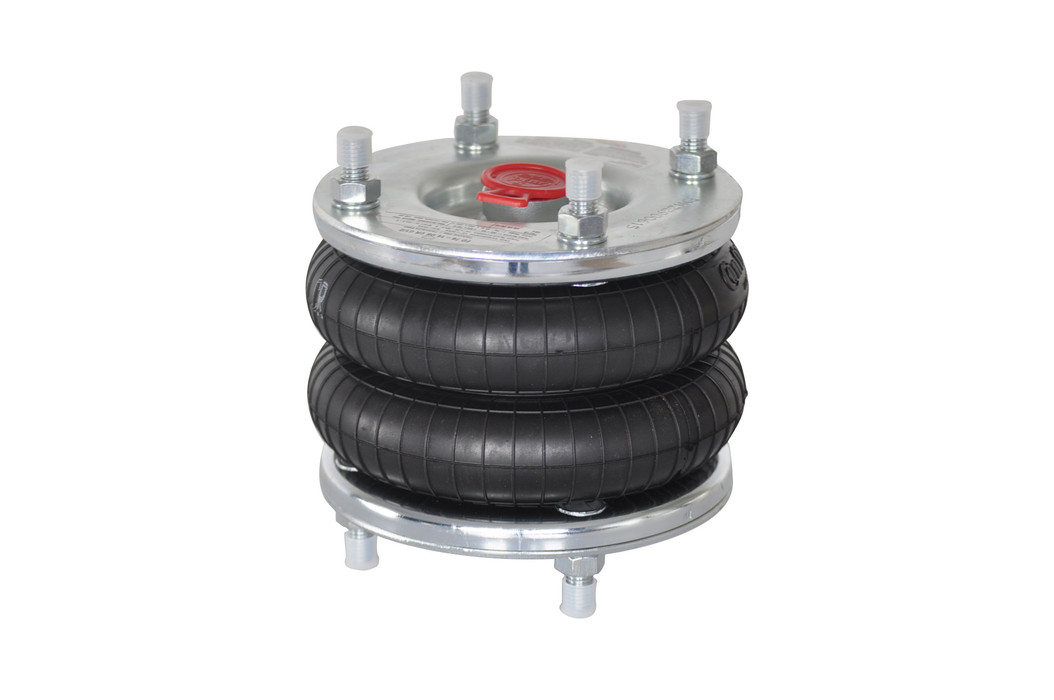

В каталоге представлены пневматические приводы различных типов: пневмоцилиндры одностороннего и двустороннего действия, бесштоковые модели для ограниченных пространств, миниатюрные решения для компактных механизмов, а также сильфонные приводы (пневмобаллоны) и пневматические бустеры для повышения давления.

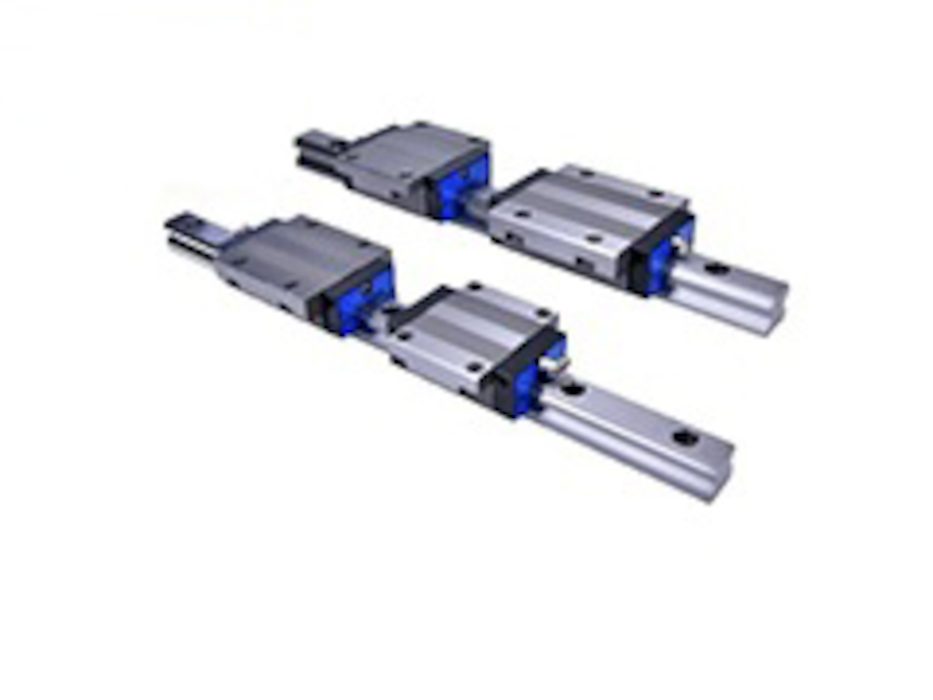

Дополнительно доступны компоненты для управления цилиндрами — пневматические захваты а также линейные направляющие. Мы поможем подобрать оптимальное решение под задачу и предложим профессиональную консультацию.
Назначение и применение пневматических приводов
Пневматические приводы используются для выполнения линейных или вращательных движений в автоматизированных системах. Их популярность обусловлена простой конструкцией, высокой скоростью отклика и безопасностью эксплуатации. За счёт использования сжатого воздуха пневмоцилиндры обеспечивают точное и стабильное перемещение исполнительных механизмов.
Такие устройства активно применяются в фасовочном и сборочном оборудовании, транспортных линиях, упаковочных машинах и позиционирующих системах. Особенно эффективно использование пневматических приводов в задачах, где требуется высокая частота рабочих циклов и минимальные требования к техническому обслуживанию.
Для стабильной работы системы важно обеспечить качественную подготовку сжатого воздуха, включая фильтрацию, осушение и регулировку давления.
Этапы производства пневмоцилиндров
В этом видео вы увидите, как на предприятии Pneumat изготавливаются пневматические цилиндры — от заготовки до готового привода, включая нестандартные и специализированные решения.
Конструктивные особенности и виды пневмоцилиндров

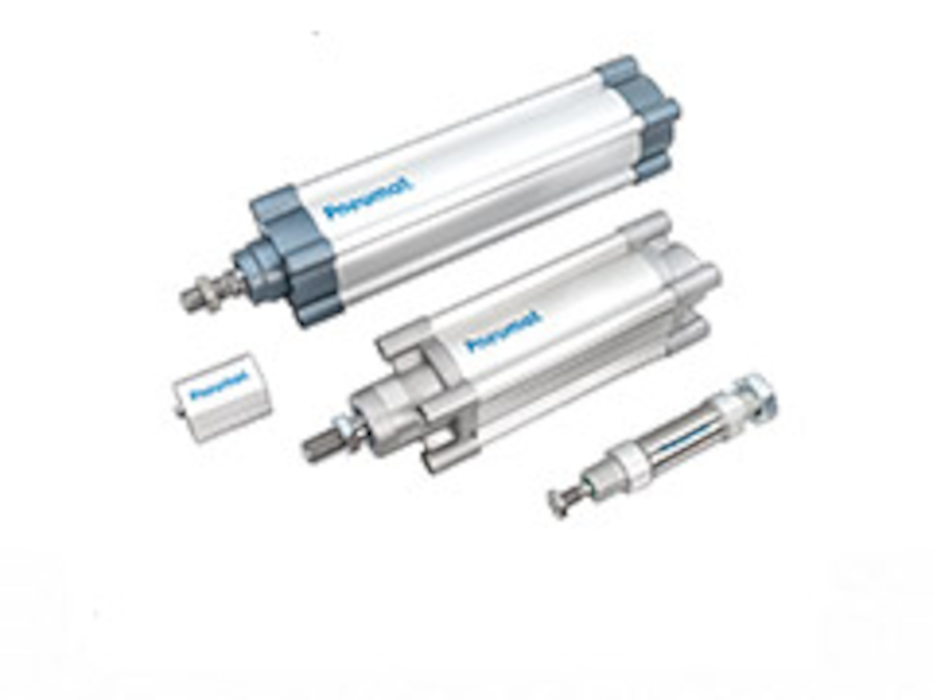

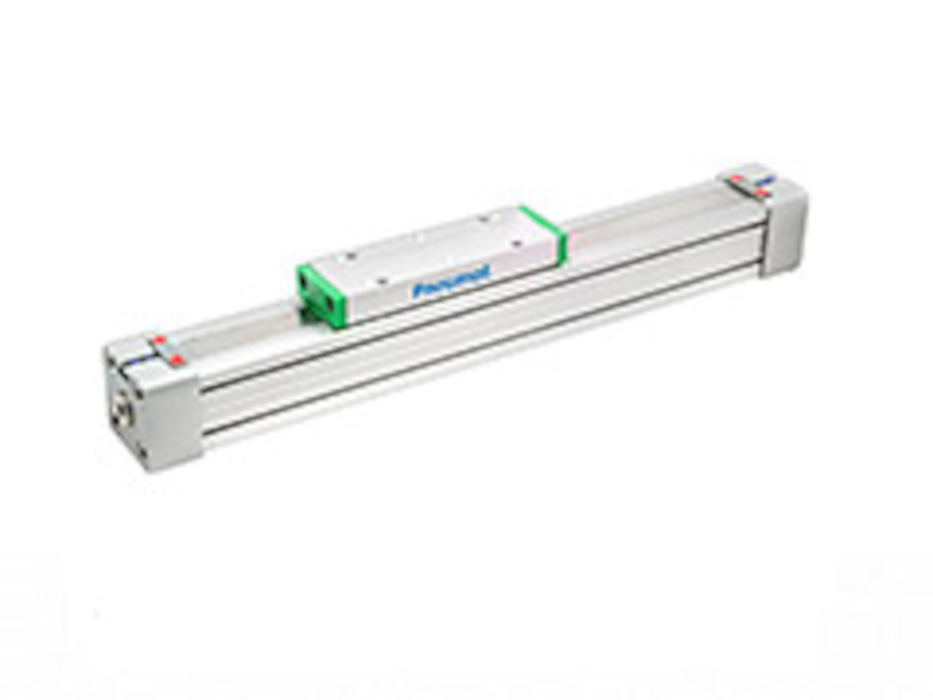

В зависимости от задачи, используются пневматические цилиндры различных типов. Одни модели предназначены для одностороннего действия, другие — для двустороннего. Также широко применяются мини-цилиндры, компактные конструкции и бесштоковые пневмоцилиндры, которые экономят пространство и обеспечивают длинный рабочий ход.
Благодаря модульному подходу, пневмопривод можно адаптировать под конкретные параметры: диаметр поршня, длину хода, усилие, рабочее давление. Это особенно актуально в прецизионной сборке и на производстве с ограниченным пространством.
Для корректного подключения цилиндров используются надёжные быстросъемы, обеспечивающие герметичность и лёгкость монтажа.
Материалы и качество исполнения
Корпусы пневматических цилиндров изготавливаются из анодированного алюминия, нержавеющей стали или технического пластика, в зависимости от условий эксплуатации. Уплотнения применяются термостойкие и износостойкие — это повышает ресурс работы и снижает потребность в обслуживании.
Мы предлагаем только сертифицированную продукцию, соответствующую международным стандартам ISO и DIN, что гарантирует совместимость с промышленными компонентами других производителей.
Для повышения срока службы пневмоприводов важно использовать качественные трубки и шланги, устойчивые к перепадам давления и внешним воздействиям.
ФОТОГАЛЕРЕЯ
Индивидуальные решения и сопровождение

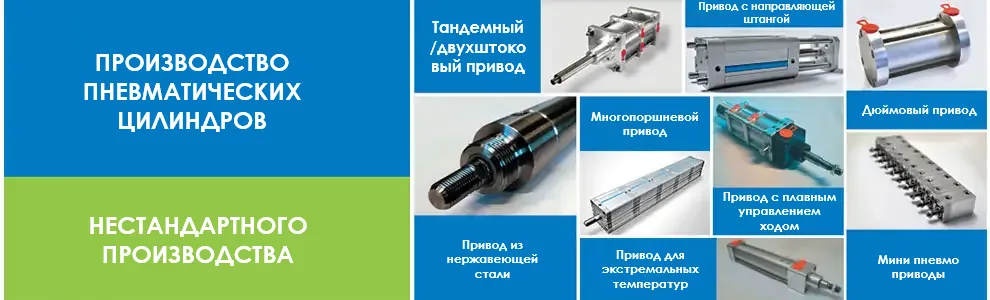

Компания «ПНЕВМАТ» поставляет как стандартные, так и нестандартные решения. Мы разрабатываем индивидуальные комплектации пневмоприводов под задачи заказчика: от простого линейного движения до многоступенчатых систем с обратной связью.
В нашем каталоге представлены цилиндры, приводы и компоненты с различными характеристиками: от компактных моделей до высокомоментных исполнений. Также доступны консультации по проектированию, подбору и замене оборудования.
При необходимости наши специалисты помогут организовать грамотное управление пневматическими цилиндрами — с учётом всех технических нюансов.
faqs
Что такое пневматический цилиндр?
Под пневматическими приводами подразумевают целые комплексы взаимосвязанных компонентов, обеспечивающих необходимое движение рабочих элементов путем преобразования энергии сжатого воздуха в механическую энергию при линейном движении.
Я ищу круглые (трубчатые) пневмоцилиндры в разборном исполнении с возможностью замены ремонтных комплектов. Пожалуйста, дайте мне знать, есть ли у вас в ассортименте такие поводы?
Конечно, такие пневматические приводы есть в нашем ассортименте. Это разборные цилиндры серии DVM/ACM. Они поставляются в двух версиях с механической амортизацией (DVM) и микрометрической амортизацией (ACM), пожалуйста, уточните, какая вам нужна для вашего применения?
Из чего сделаны уплотнения в ваших пневмоцилиндрах?
Большинство пневматических приводов, которые мы производим, имеют уплотнение из жесткого полиуретана, у нас есть несколько серий приводов из NBR. По заказу мы можем установить уплотнение из витона для работы при высоких температурах +150 С.
Являются ли ваши пневмоцилиндры серии NWT или S полностью взаимозаменяемыми с цилиндрами серии DNC ваших конкурентов?
Да, они полностью взаимозаменяемы с этой серией. Пневматические приводы NWT и S изготавливаются в соответствии с идентичным стандартом ISO (15552). Настоящий стандарт определяет все технические параметры, поэтому это один и тот же продукт и всегда подойдет вместо старого.
Какую роль могут играть пневматические приводы?
В качестве компонентов, приводимых в действие воздухом, пневматические приводы выполняют различные операции в зависимости от применения, в котором они установлены. Таким образом, они могут что-либо перемещать, вращать, позиционировать, зажимать, прижимать, подавать, открывать, закрывать и т.д. Эти и другие функции широко используются в упаковочной, пищевой, машиностроительной, транспортной, сортировочной и многих других отраслях промышленности и промышленных объектах.
Как работают пневматические поводы простого и двойного действия?
Общий принцип работы цилиндра одностороннего действия сосредоточен на перемещении поршня с помощью сжатого воздуха к большей нагрузке. При отсутствии нагрузки в противоположном направлении пружина возвращает поршневой шток в исходное положение. Благодаря этой процедуре мы можем использовать меньше воздуха, что приводит к меньшей потребности в электроэнергии и, кроме того, приводит к меньшей нагрузке на компрессор. Для повышения безотказной работы приводы одностороннего действия имеют встроенные шумоглушители, которые предотвращают попадание грязи внутрь привода и снижают уровень шума выходящего из крышки воздуха. Цилиндры одностороннего действия используются с относительно небольшим ходом, то есть до 100 мм. Пневмоприводы простого действия могут быть двух вариантов: толкающий и тяговый. Номенклатура этих версий сопряжена с типом питания привода. При тяговых приводах сжатый воздух подается с передней крышки, что позволяет втягивать поршневой шток, а выдвижение возможно благодаря механической пружине. Цилиндры толкателя имеют в передней крышке пружину, определяющую втягивание штока поршня. Сжатый воздух, подаваемый от задней крышки, расширяет шток поршня. В приводах этого типа воздух поочередно подается то в одну, то в другую камеру с одновременным вентилированием противоположных камер цилиндра. Подаваемый сжатый воздух оказывает давление на поршень, что приводит к выдвижению поршневого штока. Затем, чтобы скрыть актуатор, воздух подается с другой стороны актуатора. Сила, с которой движется поршень, определяет давление воздуха, а величина силы, создаваемой приводом в обоих направлениях, отличается на несколько процентов. Когда выдвигается поршень, давление действует на всю поверхность. При возврате следует учитывать поршневой шток, уменьшающий поверхность действия воздуха и уменьшающий силу привода. Дополнительно приводы двойного действия могут быть оснащены пневматической амортизацией, которая используется в случае быстрых движений поршня и передаваемых приводом больших нагрузок. Большой вес, перемещающийся на высокой скорости, генерирует огромную кинетическую энергию, которая без пневматической амортизации может привести к сдиранию нитей в корпусе и немедленному повреждению привода. Принцип амортизации очень прост. Поршень оснащен специальной втулкой, которая при достижении граничных значений хода закрывает основной канал оттока воздуха и поглощает кинетическую энергию. Сжатый воздух может выйти из камеры только через специальный дроссельно-поворотный клапан, регулируемый винтом с небольшим шагом резьбы.
