Регуляторы давления

Регуляторы давления воздуха

Регуляторы давления воздуха в предложении компании ПНЕВМАТ имеют встроенные манометры. Каждый регулятор давления (корпус) изготовлен из никелированной латуни, а уплотнение – из NBR. Температура среды и рабочая температура для редукторов давления вохдуха не более 60 °C. Предложение компании ПНЕВМАТ также включает различные аксессуары и запасные части для регуляторов: монтажные кронштейны, гайки, соединители для последовательного подключения регуляторов, ремонтные комплекты.

Мы предлагаем следующие типы регуляторов давления: одинарные, последовательные и точные.

Предложение одинарных регуляторов воздуха

Предложение одинарных регуляторов воздуха включает:

Регуляторы давления Standard-mini - клапан регулирования давления с постоянным потоком 600 Нл/мин. Максимальное давление на входе регулятивного клапана не должен превышать 15 бар, а уровень регулирования возможен в диапазоне 0-12 бар. Регулятор давления воздуха имеет соединительную резьбу от 1/8 до 1/4. Также доступна модель регулятора с дополнительным удалением воздуха.

Стандартные регуляторы давления - одинаковый диапазон регулирования, но значительно больше резьба и номинальный поток. Клапан регулирования давления с подключением от G1/4 до G1. В свою очередь, расход воздушного регулятора находится в диапазоне от 2050 до 6200 Нл/мин. Стандартный регулирующий клапан предлагается без манометра в нескольких размерах.

Регулятор давления Futura - регулятор воздуха для максимального входного давления 16 бар. Клапаны, снижают давление, с диафрагмой и уплотнением NBR. Регулятор давления воздуха работает в диапазоне температур от -10 до 50 °C. Регулирующие клапаны серии Futura доступны для G1/4 - G1. Мы предлагаем модели, которые очень разные по диапазону давления. Возможны расходы от 1500 до 14000 л/мин.

* Серия Futura также большой выбор аксессуаров.

Регулятор давления Fowline - максимальное значение давления, подаваемого на клапан регулирования, не должно превышать 12 бар. Регулятивный клапан потока изготовлен из алюминия и латуни с применением NBR. Максимальная температура перекачиваемой среды увеличена до 60 °C. Регуляторы давления с резьбой G1/4 - G1 и двумя диапазонами регулирования: 0,5 - 6 и 0,5 - 10 номинальный расход воздуха в редукторе составляет от 900 до 1300 л/мин.

* Сменные запчасти доступны в качестве опции.

Регулятор давления Multifix-mini - регулятивный клапан с соединениями G1/4 и G1/8. Различные аксессуары, диапазоны давления. Воздушный регулятор этой серии обеспечивает расход 450 и 1030 л/мин.

Регулятор давления Flowmatik - регулятор давления воздуха с подключениями G1/4, G3/8 и G1/2. Редукционные этой серии имеют расход от 500 до 11500 л/мин и диапазон регулирования 1,5 - 12 бар.

Регулятор давления Flowmatik ultra - регуляторы давления для максимального потока от 500 до 5000 л/мин. Клапан регулирования давления со следующими соединениями: G1/8, G1/4, G3/8, G1/2, G3/4 и G1. Диапазон регулирования составляет 1,5 - 8,5 бар.

Регулятор воздуха с постоянным давлением - латунный клапан регулирования давления с рабочей температурой до 90 °C. Максимальное давление, применяемое к регулятивного клапана, зависит от соединения и составляет 25 или 40 бар. Доступные резьбовые соединения регуляторов воздуха с постоянным давлением от G1/4 до G1 1/2.

* Кроме того, если расход составляет между 1600 и 16000 л/мин, то мы комплексно предоставляем запасные части.

Предложение регуляторов давления для последовательного монтажа

Регуляторы давления для последовательного монтажа применяются тогда, когда в одной системе необходимо снизить давление в различных уровней и в разных местах.

Регуляторы давления для последовательного монтажа доступны в 2 сериях:

Регуляторы давления, установленные последовательно, то есть серии Multifix-mini - воздушный регулятор из латуни и никелированной латуни со стандартным уплотнением NBR. Клапан управления Multifix-mini с резьбой G1/4, расходом 1030 л/мин и тремя диапазонами давления. Предложение дополняется аксессуарами в виде гаек, монтажных кронштейнов или последовательных разъемов.

Регуляторы давления, установленные последовательно, то есть серии Futura - клапан регулирования давления от G1/4 до G1/2 и номинальный расход 1500-4300 л/мин. Аксессуары и элементы замены, доступные насколько это возможно. Воздушные регуляторы подготовлены в линейном соединении, позволяет получать разное давление на выходе.

Прецизионные/точные регуляторы давления

Особая группа регулирующих клапанов для одинарного и последовательного монтажа.

Одинарные прецизионные регуляторы давления - регуляторы давления серии futura, которые следует устанавливать вместе с тонким фильтром с фильтрацией 0,01 мкм. Клапан регулирования давления Futura с соединениями G1/4, G3/8 и G1/2 и расходом 2000-4300 л/мин. Аксессуары для любых размеров. Дополнительно к серии Futura, мы также предлагаем другие прецизионные регуляторы воздуха, изготовленные из специального цинкового сплава под давлением. Вариант клапана регулировки давления без манометра, но для рабочих температур до 80 °C. Широкий диапазон резьб, потоков и диапазонов давления.

Прецизионные регуляторы давления для последовательного подключения - тонкий фильтр 0,01 мкм является обязательным. Регуляторы давления воздуха с такими параметрами подключения и расходы: G1/4 - G1/2; 2000 - 4300 л/мин.

Регуляторы давления из нержавеющей стали

Регулятор из нержавеющей стали с уплотнением Viton. Регулирующие клапаны также для жидкостей без манометра.

Выпускается с подключениями G1/2 и G1/4 и диапазоном расхода от 200 до 1800 л/мин.

Стальные регулирующие клапаны отличаются более высокими максимальными давлениями и регуляторами давления из нержавеющей стали, а также максимальными температурами перекачиваемой среды.

* Возможны дополнительные аксессуары.

Специальные регуляторы давления

Группа регуляторов для специализированных задач. Среди них мы можем найти:

Регуляторы высокого потока - алюминиевый регулирующий клапан с уплотнением NBR и специальными рабочими температурами и температурами перекачиваемой среды 60 и 90 °C. Высокопотоковые регуляторы с большими соединениями G1,5 и G2 и скоростью потока от 50000 до 11300 л/мин. Максимальное давление на регулятор не должен превышать 40 бар.

* Возможны дополнительные аксессуары.

Предохранительные клапаны - регуляторы давления воздуха для инструментов с резьбой G1/4 и расходом от 360 до 405 л/мин.

Регуляторы давления без снижения давления - мембранный регулятор с очень высокой точностью и быстрым временем отклика благодаря стабильной, неподвижной структуре. Регулирующий клапан от G1/4 до G2, уплотнения NBR и бронзовый корпус. Высокая максимальная рабочая температура 75 °C.

* Необязательные манометры и наборы для ремонта.

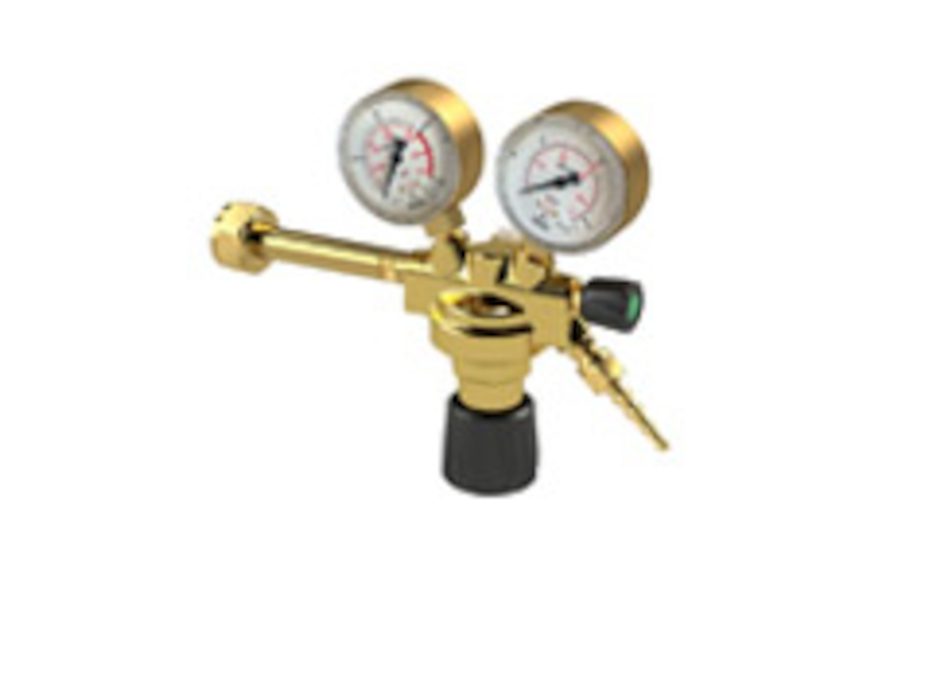

Баллонные регуляторы - для сред, таких как кислород, оксид азота, азот, углекислый газ, аргон, ацетилен, водород, метан, природный газ, газовое топливо или сжатый воздух. Латунные регуляционные клапаны оснащены запорными клапанами, предохранительными клапанами и тому подобное.

Линейные регуляторы давления воздуха

Клапаны регулирования с подключением G1/4, G3/8 и G1/2.

Клапан линейного регулирования давления имеет цинковый, алюминиевый или латунный корпус с уплотнительными элементами из латуни, стали, нитрила и NBR. Встроенные регуляторы используются для снижения выходного давления в диапазоне 1-7 бар. Они используются среди других в пневматических устройствах, где защищают их от повреждений и ускоренной работы компонентов, вызванных избыточным давлением, подаваемого на вход. Мы предлагаем серии Save Air, Toolreg. Максимальная рабочая температура которых была увеличена даже до 80 °C. Также мы предлагаем линейный регулятор давления для использования в водной среде.

Конструкция и эксплуатация регуляторов давления

Регулирующие клапаны эффективно снижают входное давление до значения, установленного оператором, а затем точно поддерживают давление на установленном уровне, несмотря на изменения входного давления и колебания расхода сжатого воздуха через клапан.

Воздух, поступающий и исходящий из регулятора давления, с помощью пружины и толкателя, отверстие открывается, когда уровень давления падает в камере под диафрагмой. Поппет движется вниз, когда давление не в состоянии сбалансировать силы, поступающих от пружин (включая пружину, напряженную). Когда давление на выходе достигает заданного значения, диафрагма поднимается вверх, а пробка прикрывает или закрывает поток среды. Отверстие в мембранном ребре жесткости позволяет снижать выходное давление, когда регулирующий клапан подает резервуар. Когда давление пружины снижается, мы наблюдаем, что давление в резервуаре и камере под диафрагмой поднимает диафрагму. Эта ситуация предполагает утечку сжатого воздуха из резервуара в атмосферу до тех пор, пока давление в резервуаре не станет равным давлению, установленном ручкой.

Если регуляторы давления не выдают давление в атмосферу, то отверстия в толкатели и диска отвечают за подачу воздуха с давлением, равным давлению, царящей под диафрагмой. Это влияет нагрузка пробки, то есть ограничивает влияние входного давления на установленное значение выходного давления. Иногда применяются регуляторы фильтров, которые благодаря сочетанию регулятора давления и фильтра гарантируют меньшие размеры обоих этих элементов.

Подбор регуляторов давления

При выборе регулирующего клапана, как и в случае с другими элементами, укажите тип и размер резьбового соединения, диапазон рабочего давления и среда, для которого использоваться регулирующий клапан. Для определения давления на выходе из регулятора учитывайте максимальное рабочее давление привода и перепад давления между регулятором и камерой пневматического привода. Для правильного выбора клапана, который уменьшает давление, следует также учитывать характеристики потока и регулирования.
