Пневматические быстроразъемные соединения

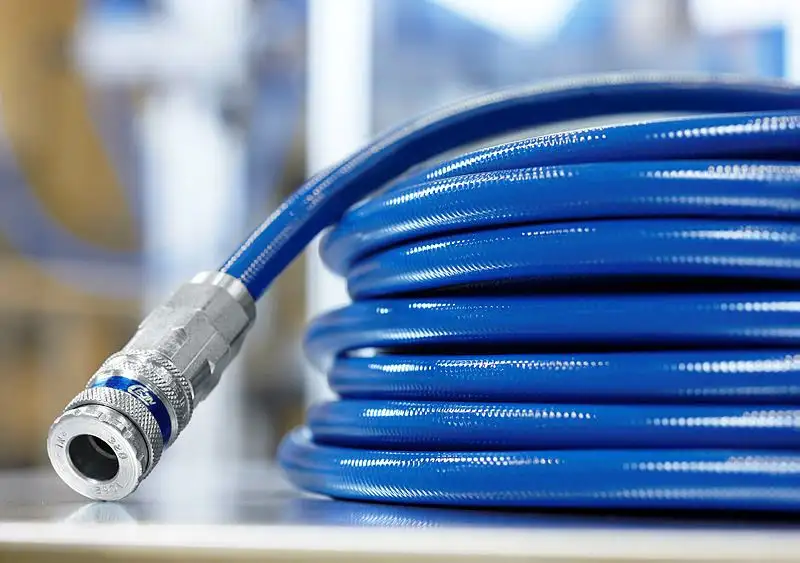

Пневматические быстроразъемные соединения – это компоненты, используемые в промышленных системах для быстрого и простого соединения или разъединения пневматических линий без использования инструментов. Они обеспечивают эффективную и быструю замену, например, при работе с разными пневматическими инструментами или разными средами. Быстросменные муфты обеспечивают герметичное соединение, что минимизирует риск утечки воздуха и позволяет эффективно работать. Они выдерживают высокое давление и температуру, характерные для пневматических систем.

Особенности конструкции быстроразъемных соединений

Наиболее часто используемые пневматические соединения можно разделить на 2 основные функциональные группы:

односторонние быстроразъемные соединения (клапан в гнезде, свободная пробка)

быстроразъемные соединения с обеих сторон

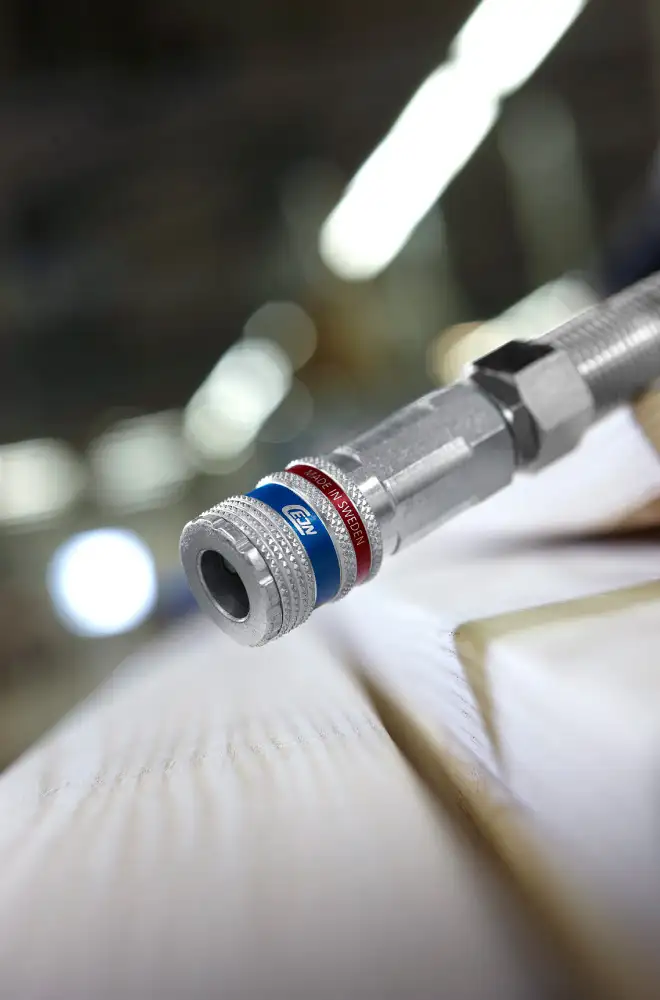

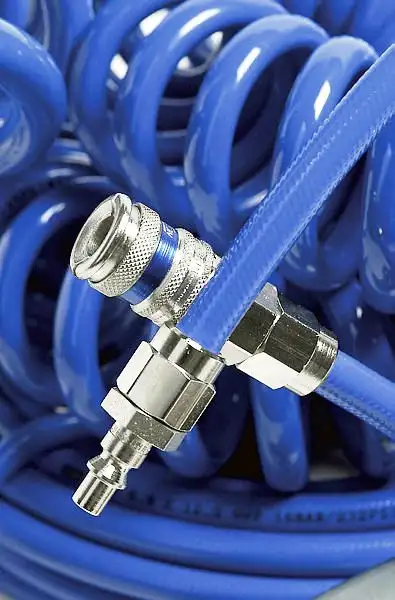

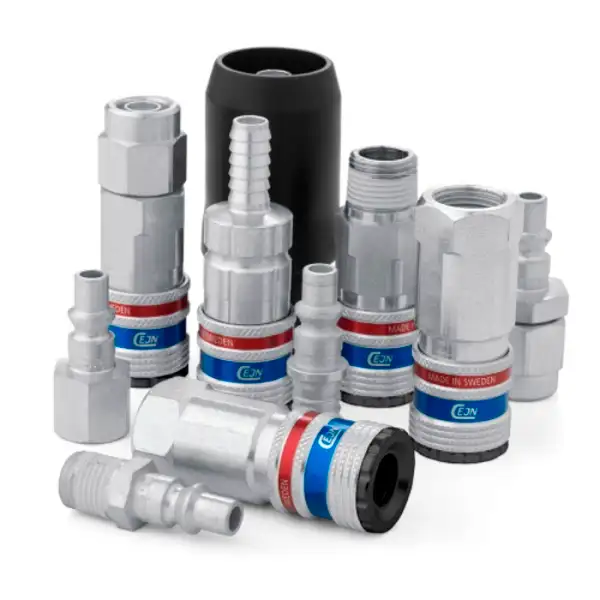

Комплект быстроразъемных соединений состоит из двух компонентов: быстроразъемного гнезда (самоздавленного соединения) и ниппеля быстроразъемного соединения (соединительной вилки). Муфта состоит из корпуса, запорного клапана (нормально закрытого NC) и движущихся частей: пружины, стопорного кольца, шариков. Использование запорного клапана в гнезде быстроразъемного соединения позволяет точно перекрывать входящий воздух из пневматической системы – это защищает от несанкционированной утечки.

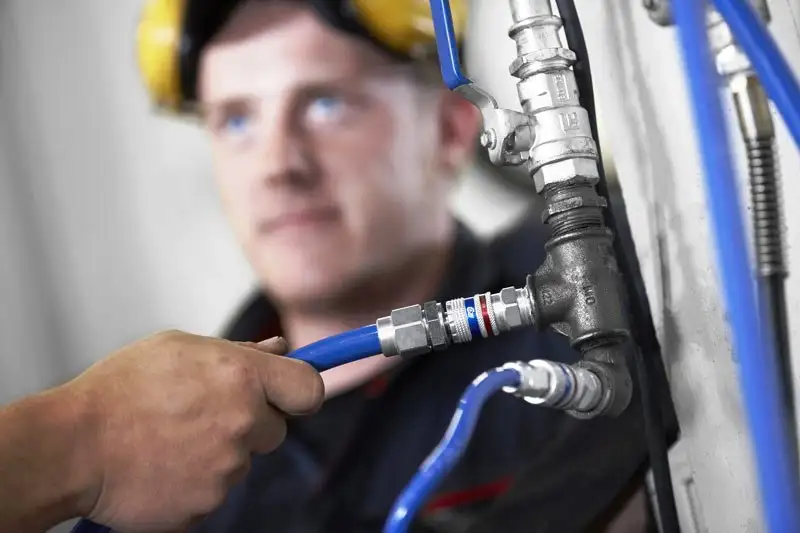

Пневматические быстроразъемные соединения позволяют быстро соединять и разъединять пневматические шланги, шланги газовые, вакуумные шланги и шланги для воды.

Быстроразъемные соединения всегда используются, когда передаваемая среда является дорогостоящим, существует риск утечки или когда она подвержена потерям. Высококачественные быстроразъемные соединения эффективно блокируют возможность утечки среды наружу. Кроме того, из-за отсутствия утечек, они используются в средах с высокой степенью опасности для окружающей среды, безопасности и здоровья пользователей. Благодаря несложному механизму соединения быстроразъемные соединения характеризуются быстрой заменой, простотой использования и долговечностью. Чтобы полностью исключить риск случайного соскальзывания шланга с быстросоединителя, шланг дополнительно закреплен.хомутом.

Практическое применение быстроразъемных соединений

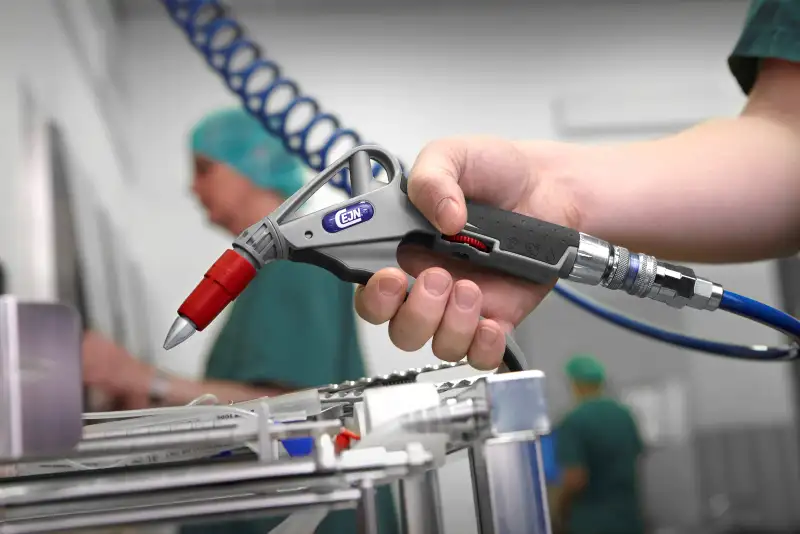

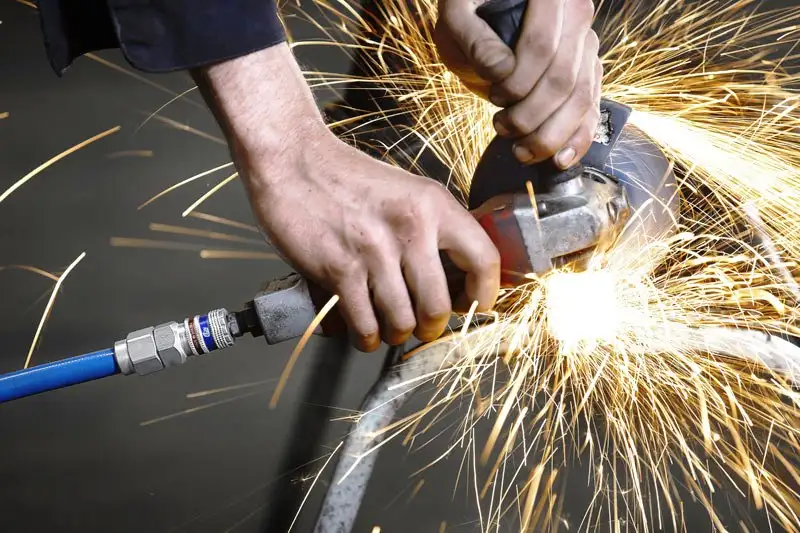

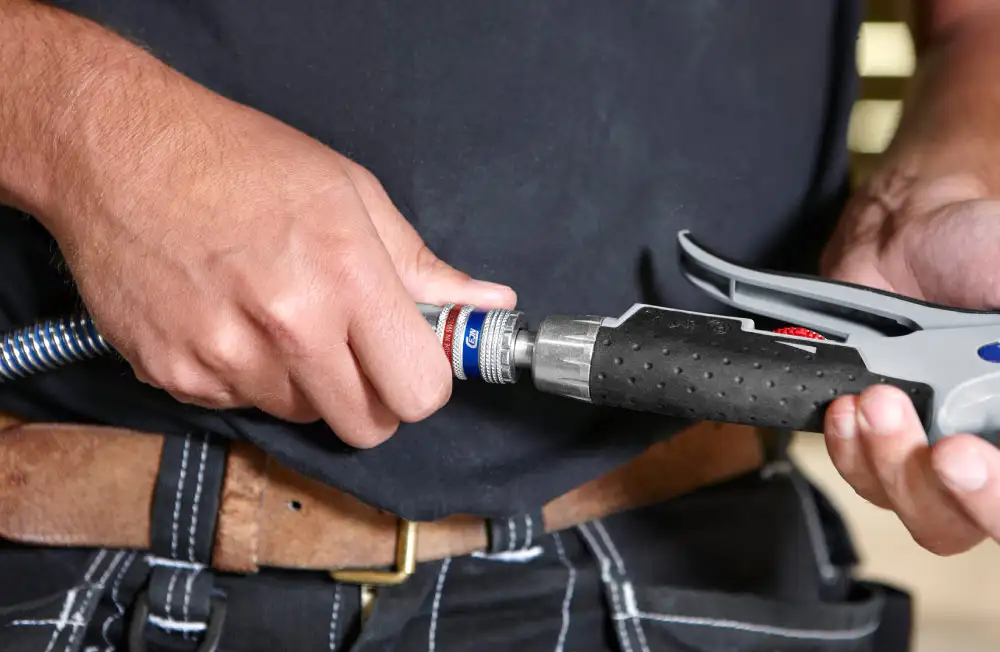

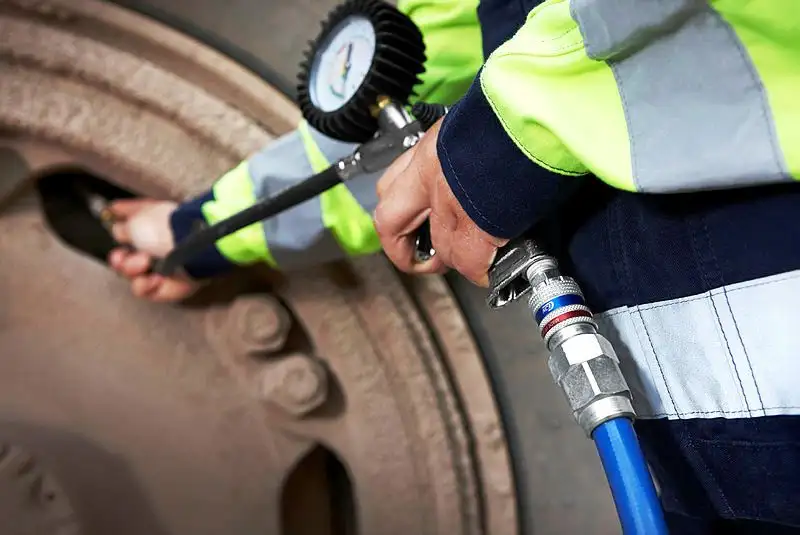

Быстроразъемные соединения идеально подходят для использования в: медицинской технике, стоматологии, измерительной технике, лабораторной технике, системах смазки, пневматических инструментах, химии.

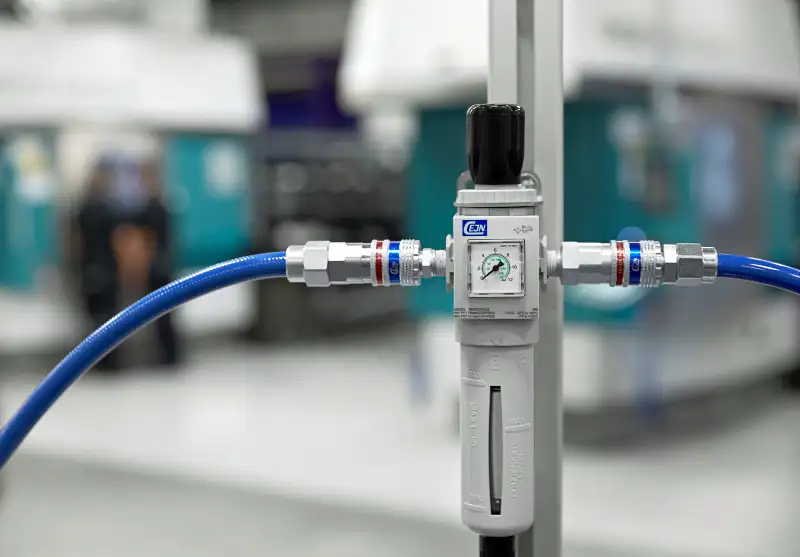

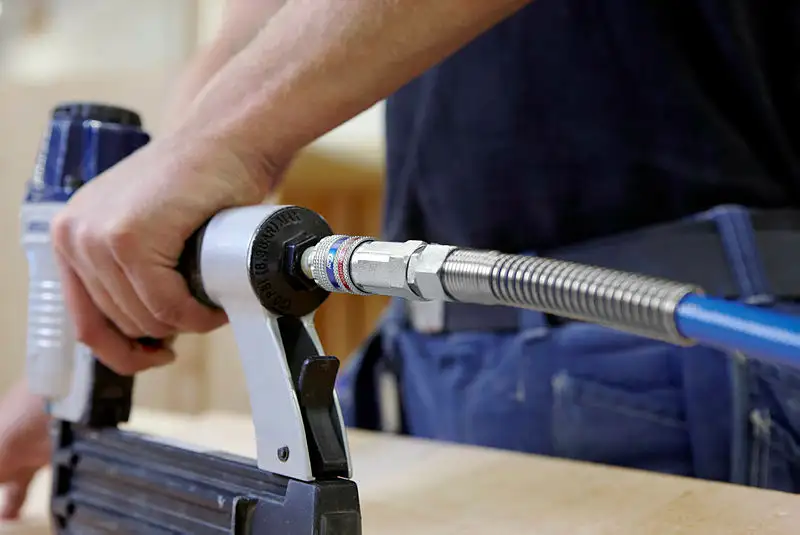

Пневматическая быстроразъемная муфта является одним из самых распространенных пневматических фитингов .

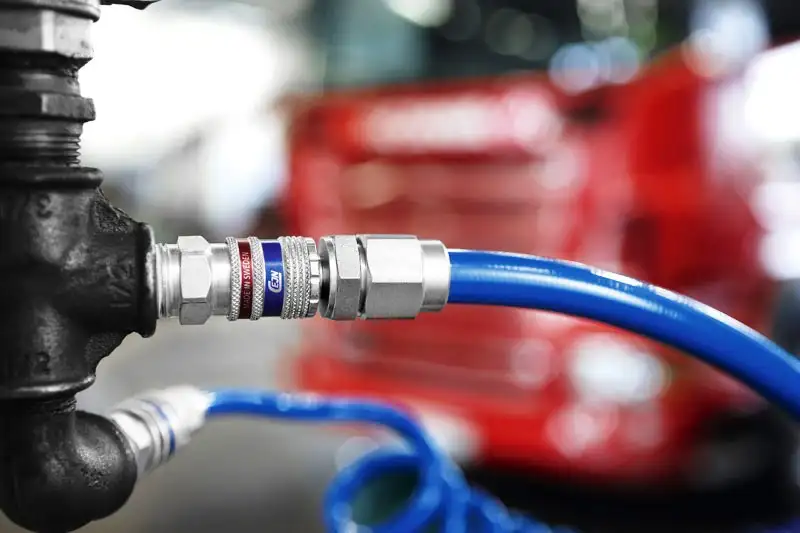

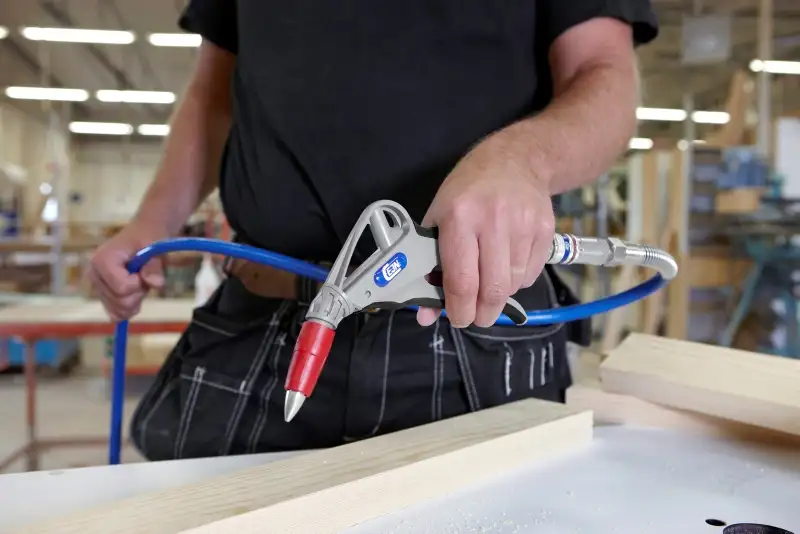

В частности, они используются в оборудовании, работающем под давлением, работах, упаковочных машинах, стоматологии, медицине, системах смазки, измерительных системах, химических средах, лабораториях, машиностроении, промышленных установках и установках высокого давления, производственном или сборочном оборудовании. Кроме того, они используются в технике кондиционирования воздуха, в оружейной промышленности, на транспорте и в погрузочных работах в широком смысле. С соответствующими свойствами используются в косметической, фармацевтической, нефтехимической, сельскохозяйственной и машиностроительной отраслях и т.д.

В фармацевтической и косметической промышленности используются быстроразъемные соединители:

• при отборе проб
• при подаче соленой воды
• при наполнении инфузионных флаконов
• в оборудовании для измерения АД
• в оборудовании для производства инсулина в инструментах
• в стоматологических кабинетах
• в сфере деятельности по производству косметики

В химической промышленности быстроразъемные соединения используются для:

• наполнение танкеров
• наполнение баллонов под давлением
• транспортировка высоковязких сред
• очищение паром

Быстроразъемные соединения используются в ситуациях и оборудовании, где существует риск непреднамеренного разъединения и последствия могут быть серьезными, например дыхательные аппараты, подъемники, заправочные станции, водолазное снаряжение, химические костюмы и т.д.

Широкое и разнообразное приложение означает, что правильный выбор быстроразъемных соединений должен быть должным образом проанализирован с точки зрения их целевого использования. При этом следует учитывать рабочее давление и его перепад, тип уплотнения и скорость потока. Для правильной работы быстроразъемные соединения не должны соединяться под давлением. Следует позаботиться о чистоте соединяемого оборудования, а также проверить состояние уплотнений и износ. Также лучше использовать защитные колпачки.

Разделение быстроразъемных соединений в соответствии с выполнением

Pneumat. предлагает различные модели быстроразъемных соединений (прямые, угловые) в зависимости от пожеланий заказчика по эргономике и месту установки.

Основным параметром, отличающим быстроразъемные соединения, является значение среднего номинального потока NW. Доступные версии варьируются от 2,7 до 12 NW. Быстроразъемное соединение и их отдельные параметры совместимы только с компонентами категории NW. Чем выш номинальное значение расхода, тем больше диаметр быстроразъемного соединения.

Что касается материала изготовления, мы различаем никелированную латунь, латунь, нержавеющую сталь и сталь.

Никелированная латунь – это стандартная латунная конструкция, усиленная никелированным покрытием для повышения стойкости к механическому износу. Прочная муфта из нержавеющей стали используется там, где среда особенно требовательна, а стандарты качества особенно важны. Примеры применения включают в себя фармацевтическую и пищевую промышленность. Сталь обеспечивает самый высокий уровень безопасности.

В предлагаемых быстроразъемных соединениях используется несколько типов уплотнений. В зависимости от номинального потока и, прежде всего, температуры протекающей через элементы среды различают уплотнение:

• Пербунан, быстросъемное соединение из латуни, никелированной латуни, нержавеющей стали для температур от -20°C до +100°C
• NBR, быстросъемное соединение из латуни и никелированной латуни, для температур от -20°C до +100°C
• Быстроразъемный соединитель из витона и нержавеющей стали, для работы при температуре от -20°C до +200°C

Выбор быстроразъемных соединений

Односторонние быстроразъемные соединения – характеристики ассортимента быстроразъемных соединений Pneumat.

Односторонние быстроразъемные соединения не большого размера. Номинальные диаметры варьируются от 2,7 до 12 NW. В зависимости от слитков, из которых они изготовлены, мы разделяем их на:

Быстроразъемное соединение, латунные наконечники:

• NW 2.7 с внутренней и наружной резьбой до M5 - G1/8, с прямыми и скрученными шланговыми соединениями диаметром fi 3 и 4.
• NW 5 с внутренней и наружной резьбой к G1/8 - G 3/8, подключение прямых и скрученных шлангов диаметром от fi 4 до 9. Также доступны быстроразъемные соединения для спиральных шлангов как с пружиной, так и без нее, жесткие и возвратные.
• NW 7.2 - с наружной или внутренней резьбой от M 12 до G ½, соединения для шланга диаметром от 6 до 13. В ассортименте также имеются быстроразъемные соединения NW 7.2 с пружиной для жестких и вращающихся спиральных шлангов 14 и G1/4. Пропускная способность 1000 л/мин.
• NW12 – с внутренней и внешней резьбой и соединениями G1/2 и G3/4. Максимальное давление до 16 бар. Используется там, где расход очень высок.

Быстроразъемное соединение, никелированные латунные наконечники:

• NW 2.7 – с внутренней и наружной резьбой, от M5 до G1/8, внутренний диаметр 3 и 4. Пружина, стопорное кольцо и шарики изготовлены из нержавеющей стали.
• NW 5 – с внутренней и наружной резьбой от G1/8 до G3/8 и диаметром от 4 до 9, NW 5 с пружиной для спиральных шлангов жесткой и вращающейся конструкции. Также доступны NW 5 с разъемом 6 и 8 мм.
• NW 7.2 – с внутренней и наружной резьбой, от G1/8 до G1/2, диаметром от 6 до 13.
• NW 7.8 – с внутренней и внешней резьбой, от G1/4 до G1/2 и диаметрами 6, 9 и 13. Высокая скорость потока 2 100 л/мин.
• NW 10 – с внутренней и наружной резьбой, от G3/8 до G3/4, диаметром 10,13,16 мм. Предназначены для применения с высоким механическим износом. Прочная и долговечная конструкция.

Быстросъемные соединения, наконечники из нержавеющей стали:

• NW 5 – с внутренней и наружной резьбой от G1/8 до G3/8 и внутренним диаметром шланга 6. Уплотнение из витона, нержавеющая сталь 1.4305.
• NW 7.2 – с внутренней и наружной резьбой от G1/4 до G1/2 и внутренним диаметром от 6 до 13. Уплотнение из витона, нержавеющая сталь 1.4305.

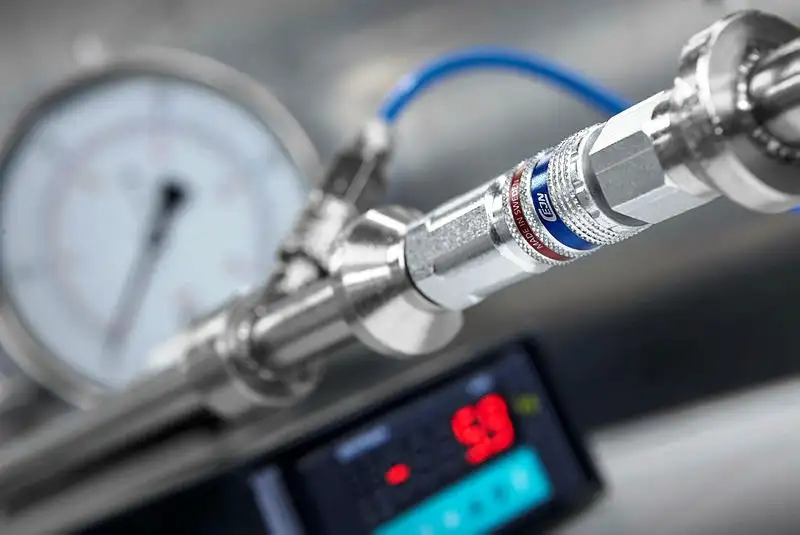

• NW 7.8 – с внутренней и наружной резьбой, от G1/4 до G1/2 и диаметрами от 6 до 13. Используются в напорном оборудовании, измерительных установках, промышленных технологиях, защитных системах.

Быстроразъемное соединение, стальные наконечники:

• Патрубок NW 7.4 – с внутренней и наружной резьбой, от G1/4 до G1/2, внутренний диаметр от 6 до 13.
• NW 7.6 – с внутренней и наружной резьбой, от G1/4 до G1/2, внутренний диаметр от 6 до 13.
• NW 10 – с внутренней и наружной резьбой G3/8 и G1/2 и внутренним диаметром 10 и 13 мм.

Двухсторонние быстроразъемные соединения - характеристики ассортимента быстроразъемных соединений Pneumat.

Двухсторонний быстроразъемный соединитель – оснащен обратными клапанами, изготовленными из латуни с уплотнением Perbunan.

• NW 5 – с внутренней и наружной резьбой, G1/8 и G1/4, диаметром 4 и 9.
• NW 7.2 – с внутренней и наружной резьбой, от G1/4 до G1/2 и диаметром от 6 до 13.

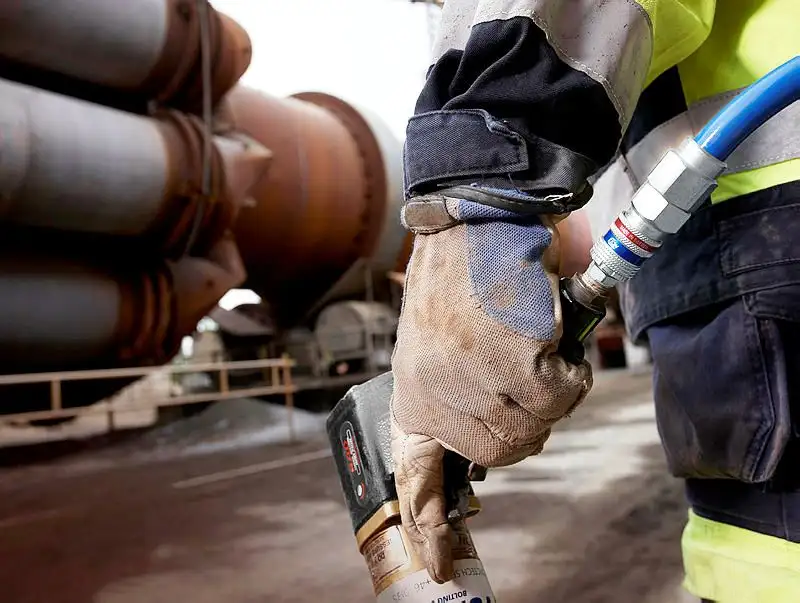

Двустороннее быстроразъемное соединение защищает от утечки среды – как со стороны розетки, так и со стороны штекера. Дополнительный запорный клапан в патрубке предотвращает выход воздуха из шланга. В отличие от односторонних запорных муфт совместимость двусторонних патрубков ограничена. Применяются в спасательном оборудовании и гидравлических инструментах, инструментах для затяжки болтов, снятии подшипников.

Пополнение ассортимента быстроразъемных соединений

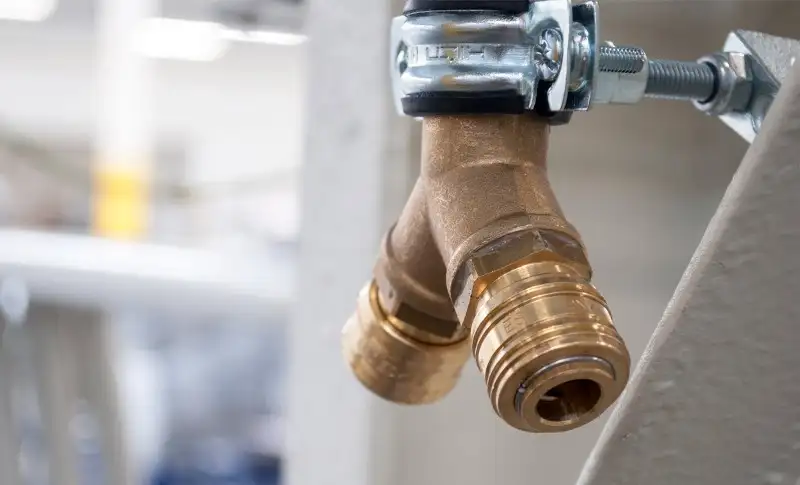

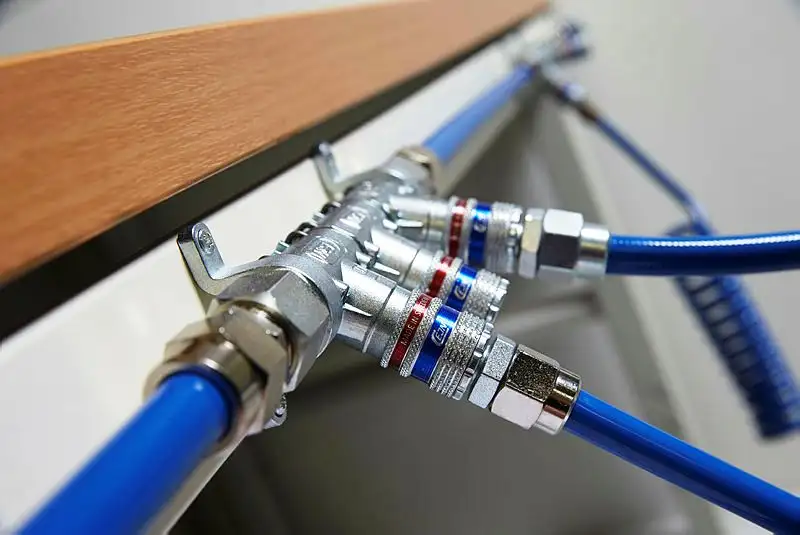

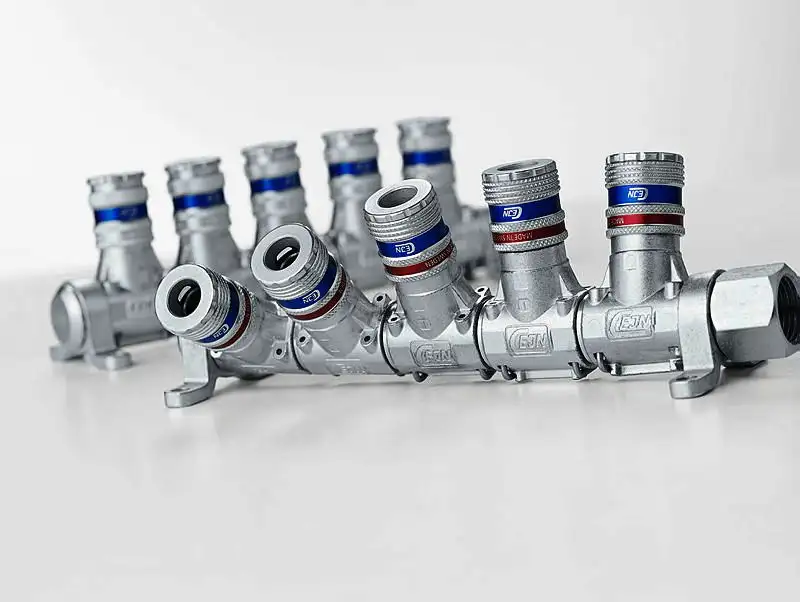

Коллекторы с пневматическими быстроразъемными соединениями – с внутренней и внешней резьбой от G1/4 до G1/8. 2-ходовой и 3-ходовой коллекторы изготовлены из латуни с максимальным рабочим давлением 35 бар. 2-ходовой пневмораспределитель состоит из бифуркации и быстроразъемного соединения, в то время как 3-ходовой распределитель включает в себя тройник в дополнение к быстроразъемному соединению. Каждый тип быстроразъемного соединения и отсутствие падения рабочего давления на выходе.

Безопасные быстроразъемные соединения – характеризуются уплотнением NBR, алюминиевым корпусом и пропускной способностью 1800 л/мин. Максимальное давление – 12 бар. Отсоединение патрубка состоит из 2 этапов, что исключает возможность случайного отсоединения быстроразъемного соединения. На первом этапе происходит расширение и, соответственно, понижение давления. Этот процесс сопровождается характерным звуком (шипением) сжатого выходящего воздуха. Второй завершающий этап – ручное разъединение. Быстроразъемные соединения из группы "Безопасная пневматика" все чаще используются компаниями.

Модели доступны:

• NW 7.4 – с внутренней и внешней резьбой G1/4 – G1/2 и соединением 6,9, 13.
• NW 7.6 – с внутренней и внешней резьбой G1/4 – G1/2 и внутренним диаметром шланга 6-13.
• NW 7.8 – с внутренней и внешней резьбой G1/4 – G1/2 и соединением диаметром 6-13.
• NW 10 – с внутренней и внешней резьбой G3/8 и G1/2 доступны.

Наше предложение также включает:

Быстроразъемное соединение со пищеварением воздуха- со скоростью потока 1100 л/мин в версиях:

• NW 7.2 – с внутренней и внешней резьбой, G1/4 до G1/2, диаметр разъема от 6 до 13.
• NW 7.4 – с внутренней и наружной резьбой, G1/4 до G1/2, диаметр разъема от 6 до 13.

Неизменные пневматические быстроразъемные соединители – характеризуются высокой пропускной способностью и цветовой кодировкой фитингов и заглушек. Цвета четко идентифицируют соответствующие компоненты, что максимально облегчает идентификацию интересующих вас компонентов. Доступные модели:

• NW 5 – с внутренней и внешней резьбой G1/8 и G1/4
• NW 7,8 – с внутренней и внешней резьбой G1/4 и G3/8

Системы распределения сжатого воздуха – позволяет отдельным сегментам двигаться на 180 градусов. Соединитель G1/2 с 2 или 3 входами. Используется уплотнение NBR.

Pneumat предлагает только высококачественные пневматические муфты от проверенных производителей. Компоненты характеризуются оптимальной конструкцией материалов, которые наряду с уплотнением предназначены для конкретных отраслей промышленности и промышленного применения. У нас есть широкий диапазон резьб для предлагаемых товаров и множество вариантов конкретных моделей пневматических фитингов. Мы рекомендуем быстроразъемные соединения из нержавеющей стали для требовательных отраслей, включая химическую, фармацевтическую и пищевую промышленность.

Как выбрать быстросъемное соединение?

При выборе быстроразъемных соединений важно знать основную информацию о:

тип носителя, который будет подаваться

• максимальная температура среды и окружающей среды
• максимальное давление
• тип отреза (односторонний, двусторонний)
• приблизительный расход
