Вакуумная техника

Что такое вакуум и как он используется в промышленности

Вакуум — это состояние среды, при котором давление значительно ниже атмосферного. Он применяется в различных промышленных процессах, где требуется надежное удержание, перемещение или фиксация объектов без их повреждения. Такие условия особенно важны в автоматизированных системах, где точность и деликатность играют ключевую роль.

Существует несколько уровней вакуума:

В инженерной практике также применяются термины разрежение, отрицательное давление и % вакуума для отображения степени отклонения от атмосферного давления. Чем ниже давление в системе — тем выше уровень вакуума и тем выше требования к компонентам оборудования.

Единицы измерения вакуума и обозначения

В практике вакуумной техники используются различные единицы измерения давления. Это обусловлено историческими традициями, спецификой отрасли и удобством расчетов. Ниже приведены основные единицы, применяемые при проектировании и эксплуатации вакуумных систем:

Для точных расчетов вакуумного оборудования рекомендуется использовать паскали или миллибары, поскольку они обеспечивают наибольшую универсальность и точность в промышленной автоматике.

Работа вакуумной системы Gimatic Turtle Pump в действии

На видео показано автоматизированное перемещение деталей с использованием вакуумного генератора Turtle Pump и присосок Magic Cup. Эта система обеспечивает стабильный захват поверхностей различной формы и предназначена для высокопроизводительных промышленных процессов.

🔧 Хотите подобрать вакуумную систему? Обратитесь к нашим специалистам — мы подберем решение под ваши технические условия.

Вакуумная технология – создание вакуума

Рабочий вакуум можно условно разделить на три основные категории в зависимости от степени разрежения, задач и типов оборудования. В таблице приведено сравнение по основным параметрам:

Вакуумметры используются для измерения разрежения (как измерительное оборудование).

Вакуумная технология – создание вакуума

Объём энергии, необходимый для создания вакуума, возрастает экспоненциально по мере приближения к более глубокому вакууму. Это связано с физическими ограничениями и законом Бойля-Мариотта, согласно которому при постоянной температуре давление газа обратно пропорционально его объёму:

P × V = P₁ × V₁

Это означает: при увеличении объема — давление снижается, но для создания сильного вакуума требуется многократное увеличение объёма, а значит — и энергии. При этом температура в уравнении считается постоянной, но при медленных процессах температурные эффекты незначительны.

Для иллюстрации можно рассмотреть движение поршня в цилиндре. При медленном ходе поршня создается вакуум, но с каждым миллиметром перемещения эффективность снижается, а энергозатраты растут. Поэтому в промышленности важно использовать оптимальный, а не максимальный уровень вакуума.

🔍 Совет: выбирайте минимально необходимый уровень вакуума, чтобы достичь баланса между эффективностью системы и энергопотреблением.

Потребление энергии при различных уровнях вакуума

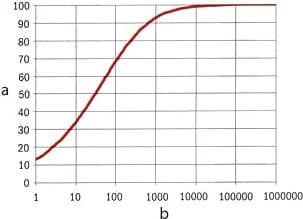

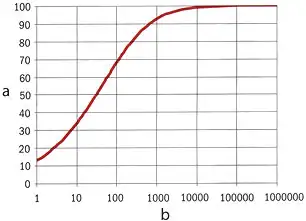

На графике ниже показано, как возрастает потребление энергии при достижении более глубоких уровней вакуума. Как видно, при значениях выше 90 кПа энергозатраты резко увеличиваются, что делает использование столь высокого вакуума нецелесообразным в большинстве промышленных применений.

При проектировании систем рекомендуется ограничивать рабочий диапазон вакуума значениями, при которых достигается нужный эффект захвата без чрезмерного расхода энергии. Это особенно актуально для автоматизованных производственных линий, где экономия ресурсов влияет на общую эффективность.

📌 Вывод: Используйте вакуум до 90 кПа для максимальной эффективности — дальше энергия растёт, а выгода снижается.

Потребление энергии при повышенном вакууме

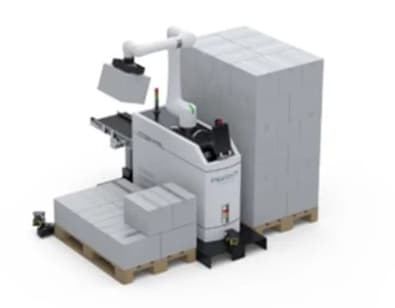

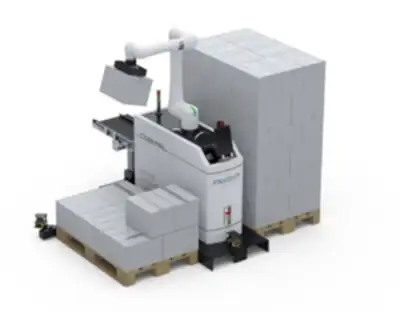

Для нужд алкогольной промышленности потребовалась комплексная поддержка вакуумной техники. Компания GIMATIC разработала готовое решение для мобильной упаковочной станции, предназначенной для укладки ящиков с бутылками вина на палеты.

Система была разработана для перемещения коробов весом до 10 кг. Она должна была гарантировать надёжный захват при транспортировке, компенсировать утечку, вызванную пористостью упаковки, и обеспечивать устойчивость, несмотря на низкий центр тяжести. Конструкция камеры позволила встроить вакуумные генераторы и присоски прямо в укладочную зону.

Компания GIMATIC предложила компактное решение, полностью интегрированное в существующую упаковочную линию. Используемая технология позволяет точно и безопасно укладывать продукцию на поддоны, экономя пространство и ускоряя производственный процесс.

🏭 Инновации GIMATIC доказали свою эффективность в реальных условиях — решение успешно внедрено на одном из европейских винных заводов.

Почему выбирают вакуумную технику от ПНЕВМАТ?

Компания ПНЕВМАТуже много лет сотрудничает с ведущими мировыми производителями вакуумного оборудования и компонентов. В нашем ассортименте — продукция, идеально подходящая для промышленных задач и автоматизации, а также решения для создания вакуума в диапазоне от 30 до 99,99 %.

Благодаря многолетнему опыту и тесному сотрудничеству с инженерами-поставщиками, мы разрабатываем эффективные и экономически обоснованные решения, учитывающие реальные производственные условия наших клиентов.

Вакуумные технологии, используемые в промышленности, охватывают диапазон от 30 до 99,99 % вакуума. В зависимости от требуемого уровня вакуума, чаще всего применяются эжекторные (пневматические) или электрические вакуумные насосы. Эти системы обеспечивают точность, скорость и надежность даже в самых сложных условиях эксплуатации.

💡 Нужна помощь с выбором оборудования? Свяжитесь с нашими специалистами — мы предложим решение под вашу задачу, а также предоставим консультацию и техническую поддержку на всех этапах.

Вакуумная техника GIMATIC в условиях реального производства

Видео демонстрирует, как эжекторные насосы и вакуумные присоски применяются для быстрого и точного захвата металлических листов. Это отличный пример того, как современные вакуумные технологии GIMATIC интегрируются в системы промышленной автоматизации.

Как выбрать вакуумное оборудование под задачу?

Правильный выбор вакуумной техники начинается с анализа задачи: какие материалы вы перемещаете, насколько герметичен контакт, какова скорость цикла и требования к надёжности. От этого зависит не только производительность, но и долговечность оборудования.

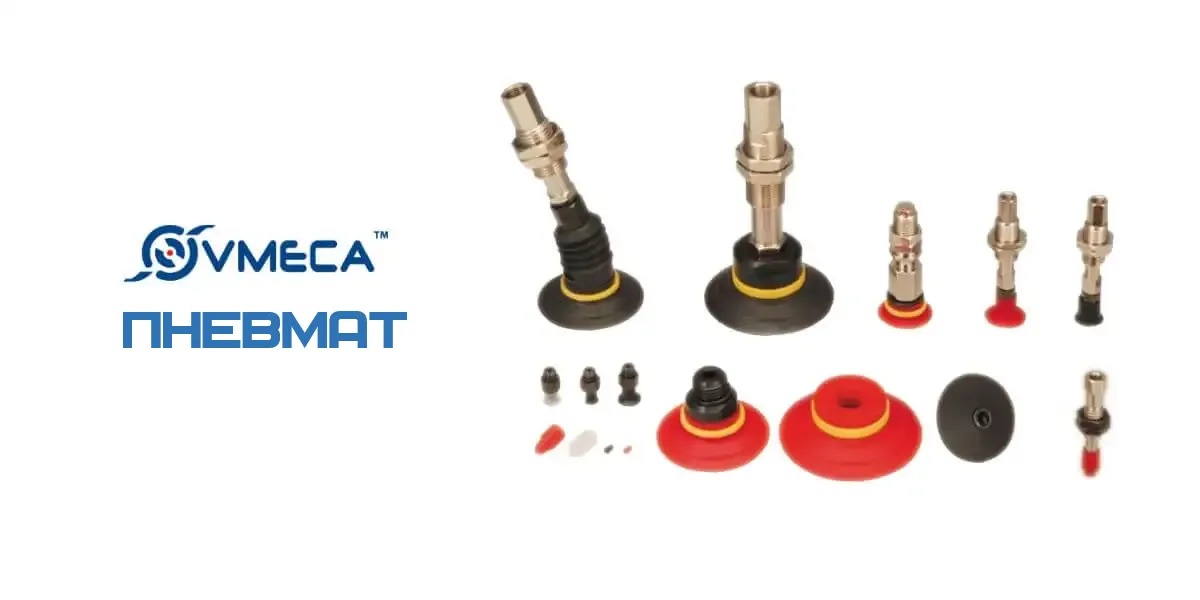

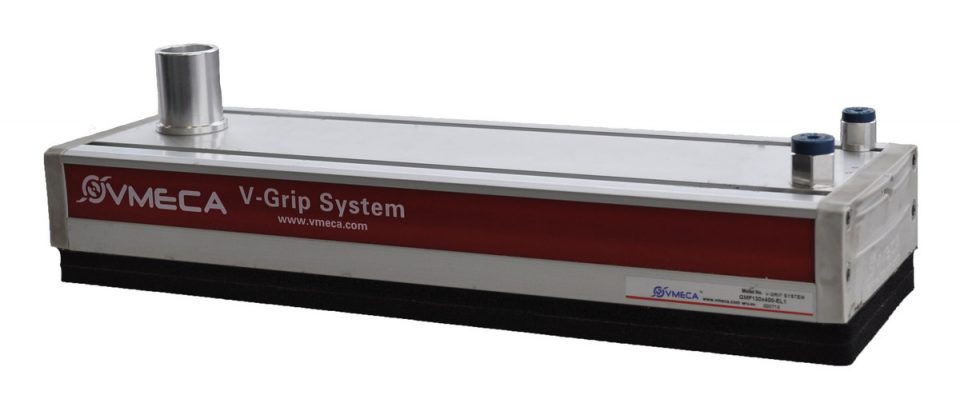

• Если вы работаете с пористыми или гибкими материалами (например, картон, упаковка, ткань) — выбирайте мощные эжекторы с компенсацией утечек и крупные присоски с гибкими краями.
• Для металлов и стекла лучше подойдут плоские присоски с высокой жёсткостью и вакуумные генераторы с коротким временем отклика.
• Если важна энергоэффективность — используйте многоступенчатые эжекторы с экономайзером или датчики отключения вакуума.

Также учитывайте тип установки: встраиваемое решение или внешняя модульная система. Наши специалисты помогут рассчитать параметры под ваши условия, включая расход воздуха, тип подключения и управление.

🧠 Не уверены, с чего начать? Обратитесь за консультацией — мы предложим решения под конкретный кейс, включая 3D-модели, паспорта и расчёты окупаемости.

Типичные ошибки при подборе вакуумного оборудования

Неправильный выбор вакуумной техники может привести к снижению эффективности системы, перерасходу энергии и даже к поломке оборудования. Ниже приведены наиболее распространённые ошибки, которых следует избегать при проектировании и покупке вакуумных компонентов.

• Выбор слишком мощного генератора — часто система не требует глубокого вакуума, и использование избыточного оборудования ведёт к потере энергии и перегрузке.
• Игнорирование характеристик обрабатываемых материалов — пористость, форма и вес объекта сильно влияют на выбор присосок и вакуумного источника.
• Отсутствие фильтрации — пыль и загрязнения быстро выводят из строя вакуумные насосы и клапаны при отсутствии предварительной очистки воздуха.
• Недостаточный расчёт цикла — если система не успевает восстанавливать вакуум за нужное время, это снижает производительность.
• Игнорирование утечек — негерметичные соединения и некачественные шланги ведут к постоянному падению эффективности.

Перед выбором оборудования важно проанализировать не только технические параметры, но и условия эксплуатации. Консультация с техническим специалистом поможет избежать этих ошибок и сэкономить бюджет.

⚙️ Нужна помощь? Обратитесь к нашим инженерам — мы рассчитаем параметры системы и подберём надёжное решение под ваш проект.
