Емкости под давлением/ресиверы
Воздушные ресиверы – специальные резервуары для периодического хранения газа в сжатом виде в моменты пиковых нагрузок. Это осуществляется перед последующей фильтрацией и осушением газа. В теории, пневматические системы могут работать без наличия воздухосборника, но на практике все происходит по-другому. Чтобы купить воздушные компрессоры и другие емкости под давлением, воспользуйтесь предложением нашего интернет-магазина.
- Информация и бестселлеры
- Все бестселлеры в категории
Оглавление
Сосуды под давлением - выбор, варианты..
Емкости под давлением изготавливаются в соответствии с директивами 87/404/EEC или 97/23/EC.
Новинка 2022 года в линейке Pneumat: резервуары PN 10, макс. 1000 L. изготовлен в соответствии с Директивой 2014/29/EU
Характеристики контейнера:
простой сосуд под давлением, выпускаемый серийно со следующими характеристиками:
- сосуд сварной, предназначен для создания внутреннего избыточного давления более 0,5 бар, содержит воздух или азот и не предназначен для нагрева пламенем,
- Детали и узлы, способствующие прочности сосуда при воздействии давления, должны быть изготовлены из нелегированной качественной стали или нелегированного алюминия или алюминиевых сплавов, не подвергающихся возрастному закаливанию,
- Сосуд должен состоять из следующих компонентов:
- цилиндрической части круглого сечения, закрытой выпуклыми днищами или плоскими днищами,
- которые представляют собой вращающиеся фигуры с той же осью, что и ось цилиндрической части, двух выпуклых днищ, которые представляют собой вращающиеся фигуры с той же осью,
- Максимальное рабочее давление сосуда не должно превышать 30 бар, а произведение этого рабочего давления и объема сосуда (PS × V) не должно превышать 10 000 бар.l
- Самая низкая рабочая температура сосуда должна быть не ниже - 50 °C, а самая высокая рабочая температура сосуда - не выше 300 °C для стальных сосудов и 100 °C для сосудов из алюминия или алюминиевого сплава.
Для получения коммерческого предложения на рекламные баки, пожалуйста, свяжитесь с нашими консультантами:
Сосуды под давлением - назначение, конструкция, контроль

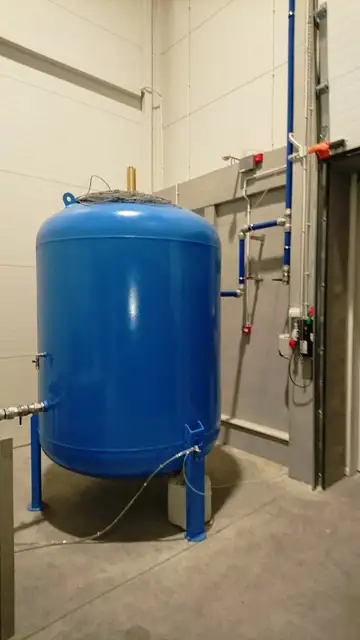

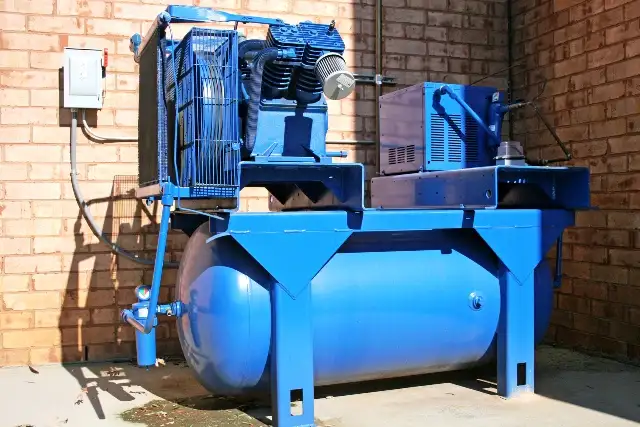

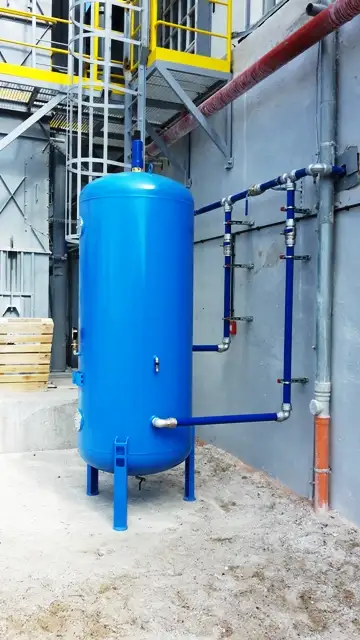

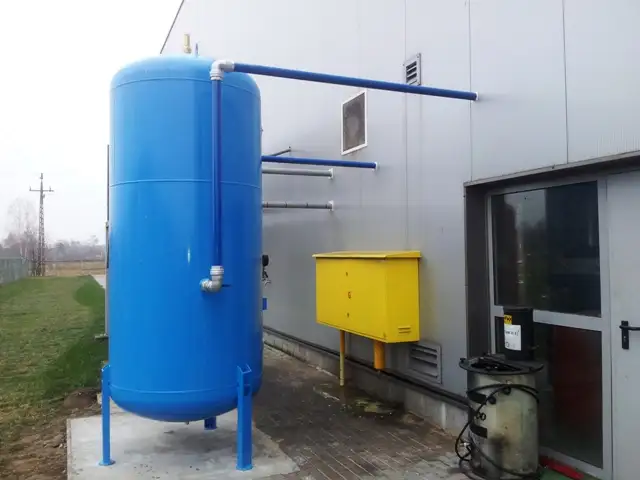

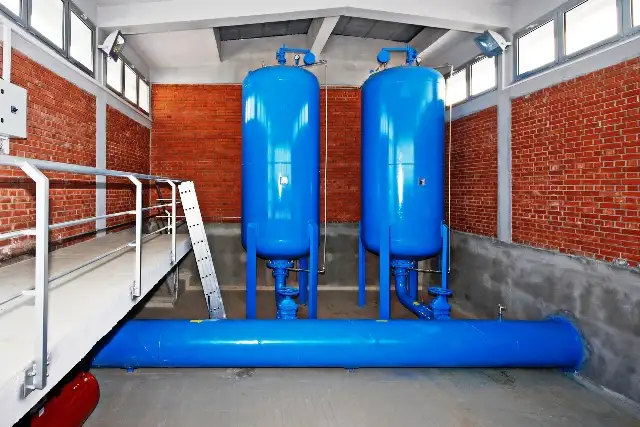

Резервуары давления устанавливаются ниже компрессоров и используются в качестве компенсаторов и аккумуляторов давления для хранения воздуха и других технических газов.
Используемые во всех системах сжатого воздуха, резервуары давления выполняют следующие функции:
- для уменьшения пульсаций давления в системе сжатого воздуха (например, при одновременном включении нескольких воздушных компрессоров),
- накопление необходимого объема сжатого воздуха,
- охлаждение воздуха до температуры окружающей среды, что приведет к конденсации излишков воды,
- отделение конденсата (с помощью центробежной силы происходит предварительная сепарация, которая влияет на качество хранимого сжатого воздуха).
Резервуары для сжатого воздуха изготавливаются из углеродистой или кислотостойкой стали. Из-за высокого давления газа, возникающего в пневматических установках, они имеют трубчатую форму с приваренными к ним овальными днищами, что позволяет равномерно распределить давление по стенкам резервуара.
Предлагаемые нами накопительные баки полностью сварные и соответствуют высоким стандартам качества и безопасности, предъявляемым нормами Европейского союза.
Простая конструкция сосуда под давлением строго определена и утверждена Управлением технической инспекции. Управление технической инспекции проверяет точность сварных швов и патрубков, а также требует ведения соответствующей документации о том, как сосуд под давлением соединен с установкой и какими принадлежностями он оснащен.

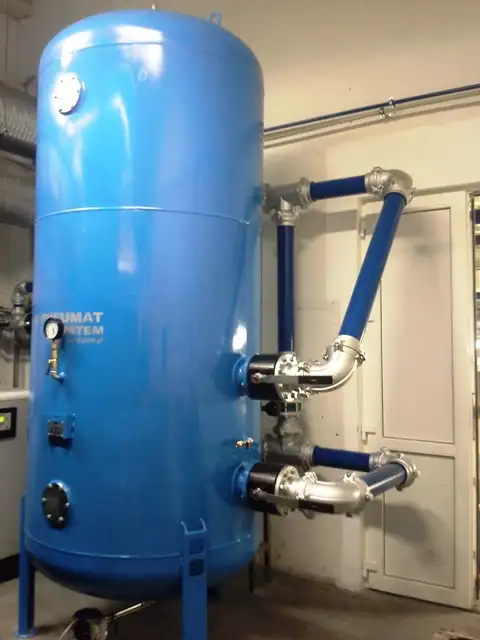

Монтажные соединения на ресивере могут быть резьбовыми, фланцевыми или трубчатыми (под приварку), что обеспечивает точное, безопасное и герметичное подключение к пневматической или газовой установке.

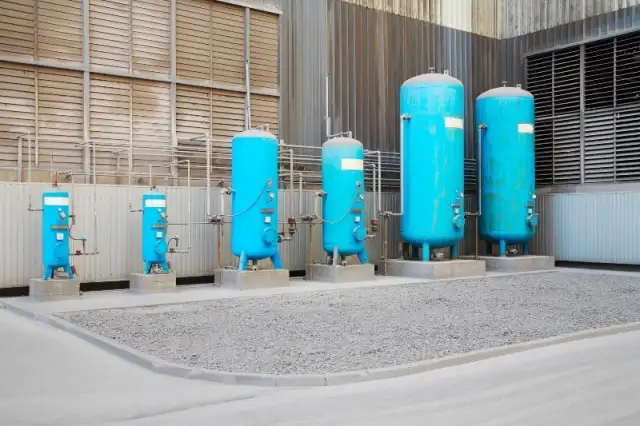

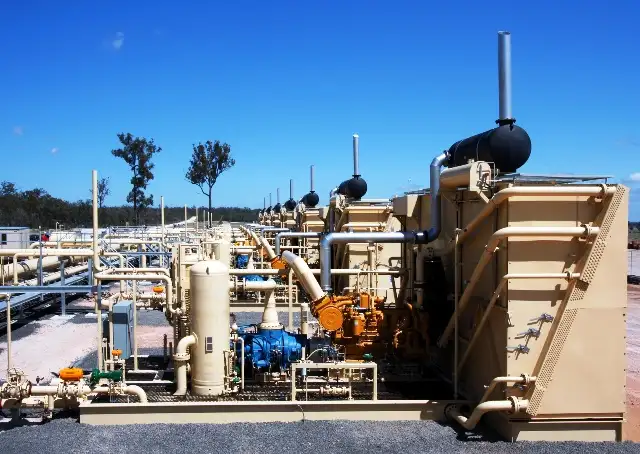

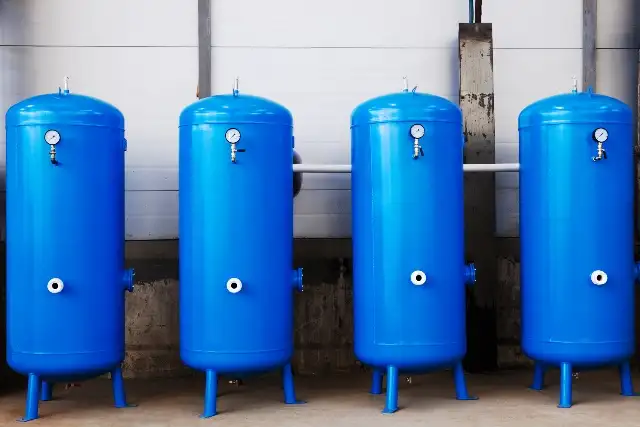

Из соображений эргономики сосуды для сжатого воздуха производятся в двух вариантах (ориентации): вертикальном и горизонтальном. На практике это не влияет на свойства резервуара - заказчик сам решает, как удобнее установить резервуар в том или ином месте.
Резервуары для хранения сжатого воздуха от Pneumat System разработаны и изготовлены в соответствии с самыми высокими производственными стандартами, чтобы надежно противостоять термическим, химическим и механическим условиям и нагрузкам, которые могут возникнуть в рабочей среде.
Следует помнить, что допустимое значение давления в буферной емкости должно быть обеспечено таким образом, чтобы оно не превышалось, например, с помощью регуляторов или предохранительных клапанов.
Сосуды под давлением - выбор, варианты
Выбор сосуда высокого давления осуществляется в зависимости от производительности компрессора.
В зависимости от давления, которое мы получаем на выходе компрессора, и давления сжатого воздуха, необходимого потребителям (например, пневматическим инструментам), мы используем резервуары с разной силой высокого давления: от 8 бар до почти 40 бар. Для более высоких давлений требуются различные материалы резервуаров.
Мы предлагаем сосуды под давлением в различных вариантах:
- горизонтальные
- вертикальные
- размеры от 0,06 м3 до 15 м3
- давление 0,8; 0,9; 1,0; 1,1; 1,25; 1,5 и 4 Мпа.
Сосуды под давлением обычно используются для работы при температуре воздуха от -10°C до +50°C.
Хорошо подобранный накопительный резервуар может эффективно увеличить производительность всей системы, поэтому стоит учитывать ситуации, когда внезапно возникает потребность в большом количестве запасенного воздуха. Кроме того, в момент максимального потребления воздуха емкости предотвращают слишком частую работу компрессора.
Емкости под давлением изготавливаются в соответствии с директивами 87/404/EEC или 97/23/EC.
faqs
Из чего производят сосуды под давлением?
В зависимости от ваших потребностей резервуары под давлением изготавливаются из углеродистой стали и окрашиваются краской. Когда сосуды под давлением используются в пищевой промышленности, бак производится либо из нержавеющей стали, которая, к сожалению, дорога, либо из углеродистой стали. Напорный резервуар окрашен изнутри специальным слоем краски, утвержденным Национальным институтом гигиены (PZH), который имеет соответствующие параметры для соответствия пищевым условиям в месте использования. При выполнении бака в стандартном варианте возможна дополнительная защита его слоем цинка (гальванизация).
От чего зависит сопротивление бака давления?
Устойчивость резервуара к рабочему давлению в значительной степени зависит от конструктивных расчетов резервуара под давлением. Важную роль играет правильно рассчитанная толщина стенок как корпуса, так и днищ.
Нужен ли резервуар предохранительный клапан и аксессуары?
Резервуар со сжатым воздухом, в соответствии с требованиями Управления технического надзора, должен быть защищен предохранительным клапаном для ограничения избыточного давления, определенного для каждого резервуара под давлением. Такой клапан, как предохранитель, должен иметь сертификаты и одобрение вместе с испытанием давлением, выполняемым на существующей системе или изготовителем.
Нужно ли сообщать о резервуаре в Управлении технадзора, как этого избежать в случае с баками сжатого воздуха?
Управление технического надзора (УДТ) строго определяет стандарты, когда резервуары подлежат надзору. В случае сжатого воздуха есть две категории подлежащего надзору оборудования. Первые – баки в компрессорной установке, вторые – баковые установки. Оба случая подчинения определяются одним и тем же параметром, а именно Управлением технической инспекции определяется, что если коэффициент: V x P > 300 бар избыточное давление, указанное изготовителем бака, или избыточное давление настройки предохранительного клапана и избыточное давление > 0,5 bar Затем резервуары подлежат надзору Управления технической инспекции. В зависимости от установки мы можем изменить только два параметра, то есть объем резервуара и предельное давление.
Что такое UDT?
УДТ, то есть Управление технического надзора, является органом, созданным Законом о техническом надзоре для инициирования деятельности, гарантирующей функциональную безопасность технических устройств.
Что такое документация UDT и что входит в документацию программы?
Документация, представленная в Управление технического надзора, представляет собой набор информации, необходимой для того, чтобы перейти к приему Управления технического надзора. Комплект документации УДТ включает, в частности: проектные чертежи устройства и расчеты, техническое описание устройства, описание и расчеты выбора принадлежностей безопасности вместе с документацией на них, инструкцию по эксплуатации, монтажную схему с указанием расположения устройства и средства защиты, а также источники питания, план размещение сжатого воздуха в баке по отношению к другим машинам и устройствам или документация, соответствующая техническим спецификациям, стандартам, маркировкам и т.д.
Что такое смотровая яма в баке и для чего она нужна?
Обзорное отверстие также называют люком или очистным отверстием. Отверстие в напорном устройстве, например в резервуаре для воздуха, закрыто при стандартной работе и используется для внутреннего осмотра или ремонта или чистки.
Что такое воздушный резервуар?
Это вертикальный или горизонтальный резервуар под давлением разной емкости, используемый для выравнивания давления и соответствующей регулировки циклов включения и выключения компрессора с помощью реле давления. Баки этого типа выполняют роль расширительных баков.
Как установить напорный бак?
Резервуар воздушного давления поставляется готовым к процессу сборки. Как правило, соединения бака заглушены. Если речь идет о фланцевых патрубках, то в набор обычно входят контрфланцы. Рекомендуется проверить, полностью ли поставка завершена. В противном случае необходимо дополнить фланцы, прокладки и винты. Следует обратить внимание на размеры этих фланцев, поскольку они должны быть адаптированы к номинальному давлению (PN), предназначенному для бака.
Как подключить бак к пневмосистеме?
Воздушный резервуар следует подсоединить к пневматическому трубопроводу, соединив патрубки (впускной и выходной) соответствующими контрфланцами, прокладками и винтами. Остальный уплотнительный материал должен выбрать дизайнер. Диаметр винтов, соединяющих фланцы, должен соответствовать стандарту на фланце. Недопустимо использовать шурупы с слишком малым диаметром для отверстия во фланце, поврежденными или слишком длинными. Свободный конец не должен выступать более чем на 1 см. Количество шурупов должно соответствовать количеству отверстий. Резервуар со сжатым воздухом должен подключать уполномоченное лицо. Подключение должно быть выполнено в соответствии со всеми стандартами и правилами, касающимися оборудования, работающего под давлением, включая условия Вправление технического надзора
На что обратить внимание при запуске танка?
Накопитель, как напорное устройство, должен иметь полную нормативную документацию, как и соответствующие допуски. Буферная емкость проверена на заводе на предмет конструкции и соответствия стандартам и нормам. проверка герметичности соединений.
Как завести танк?
Ввод в эксплуатацию напорного устройства должен осуществляться комиссией, в которой должны участвовать лица, контролирующие резервуар и производящие испытания. и проверки работы предохранительного клапана и реле давления. достигает заданного значения номинального открытия, определенного во время его выбора или установленного соответствующей настройкой заданного значения При запуске не должно быть вибрации частей системы сжатого воздуха, особенно со стороны компрессора. амортизаторы для устранения вибраций

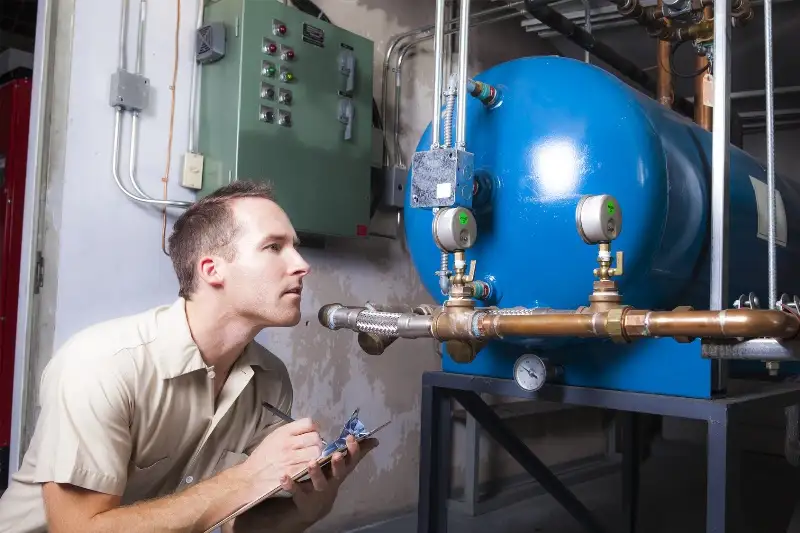

Как обслуживается напорный бак?
Во время работы бака может накапливаться конденсат и масло. Поэтому важно постоянно контролировать и устранять конденсат. бака необходимо проверять не реже одного раза в год, очищать его изнутри, после вывода из строя, сливать конденсат и снимать. пробку.Обзорное отверстие Если среда, в которой используется бак, является агрессивной, недостаточно вентилируемой, необходимо чаще осматривать бак.
