Что такое клапан быстрого сброса?

Скоростной выпускной клапан, также называемый выпускным, служит для быстрого выпуска воздуха из пневматической системы. Это тип 3-ходового распределительного клапана из группы клапанов, регулирующих сжатый поток воздуха. Потому он является одним из частей, используемых в установках для ускорения скорости движения поршня привода. Эти клапаны, самостоятельно открывающие выходной канал, столь же популярны, как распределительные клапаны и дроссельные обратные клапаны в пневматических системах.

Схематический чертеж конструкции клапана быстрого сброса с размерами и обозначением элементов. Металлический клапан быстрого сброса с наружным резьбовым соединением.

Как работает клапан быстрого сброса?

Его основной задачей является ускорение процессов деаэрации, например, опорожнение пневматической камеры цилиндра путем автоматического изменения потока из исходного соединения в атмосферу, если давление во входном соединении падает.

Быстродействующий клапан изготавливается преимущественно из алюминия или в форме литья с резьбовым соединением и крепится на соединении привода или в линию из фитингов.

Для достижения должного эффекта работы клапаны быстрого сброса должны быть установлены непосредственно у соединений цилиндра, чтобы значительно сократить выход отходящего воздуха в атмосферу.

Важнейшей функцией клапанов быстрого сброса является немедленное сокращение работы пневматического привода. Увеличение производительности происходит за счет стравливания воздуха из камер машин.

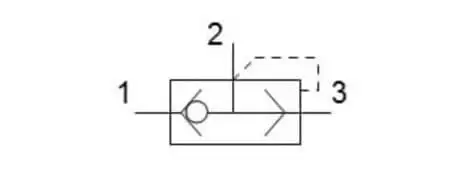

Схематическое изображение принципа работы клапана быстрого сброса с обозначением потоков воздуха.

В предложении компании ПНЕВМАТ есть клапаны быстрого спуска и мембраны клапанов, которые клиент может заменять индивидуально. Мембраны доступны в версии из резины NBR или полиуретана PU.
