Для правильного выбора конкретного типа гибкого шланга необходимы следующие данные:
СТАНДАРТНЫЙ МЕТАЛЛИЧЕСКИЙ ГОФРИРОВАННЫЙ ШЛАНГ С ОПЛЕТКОЙ
ФИКСИРОВАННОЕ СОЕДИНЕНИЕ ШЛАНГА
РЕЗЬБОВОЕ ФИКСИРОВАННОЕ СОЕДИНЕНИЕ
ПОВЕРХНОСТЬ С ВНУТРЕННЕЙ РЕЗЬБОЙ
Вращающийся соединитель/коннектор с внутренней резьбой
ФИКСИРОВАННЫЕ ФИТИНГИ С ВНЕШНЕЙ РЕЗЬБОЙ
Коэффициенты снижения давления при повышении температуры
Испытания и тестирование стальных шлангов/шлангов
Описание процедуры испытания готовой трубы:
Pneumat System предлагает стальные шланги различных диаметров от DN6 до DN300 для большинства промышленных, коммунальных и противопожарных применений. Гибкие стальные шланги могут использоваться в качестве гибких соединительных элементов для компенсации последствий движения, вибрации и теплового расширения. Металлические шланги подходят для передачи жидкостей и газов в системах под давлением и вакуумом и обычно называются напорными шлангами.
Конструкция гофрированных металлических шлангов основана на формировании бесшовных или продольно сваренных труб с помощью специальных механических и гидравлических инструментов. Гибкость и устойчивость к давлению стальных промышленных шлангов связана с их формой и подверженностью прогибу. Гофрированные (стальные) шланги могут быть двух основных типов по форме поверхности - поперечно гофрированные и спирально гофрированные. Гибкость и устойчивость к давлению гофрированных шлангов можно повысить, выбрав подходящий профиль гофры. Более крупный профиль с меньшим расстоянием между волнами обеспечивает высокую гибкость, но меньшее сопротивление давлению. Сопротивление давлению гибких шлангов может быть увеличено за счет использования одинарной или двойной оплетки. Оплетка гибкого шланга отвечает за герметичность фитингов на обоих концах соединения и компенсирует продольное усилие, возникающее под действием внутреннего давления. Гибкость оплетки также влияет на способность шланга совершать движения. Оплетка формируется путем перекрещивания право- и левосторонних витков проволоки. Кроме того, оплетка гибкого кабеля помогает защитить его от повреждений под воздействием внешних факторов, поглощая внешние напряжения.
Для правильного выбора конкретного типа гибкого шланга необходимы следующие данные:
- Номинальный диаметр (DN)
- Форма изгиба/шланга
- Минимальное и максимальное рабочее давление
- Диапазон температур
- Передаваемая жидкость
- Длина гибкого шланга
- Расход (опционально)
- Движение жидкости и тип вибрации (опционально)
Металлические шланги - Часть 2
Предлагаемые типы шлангов

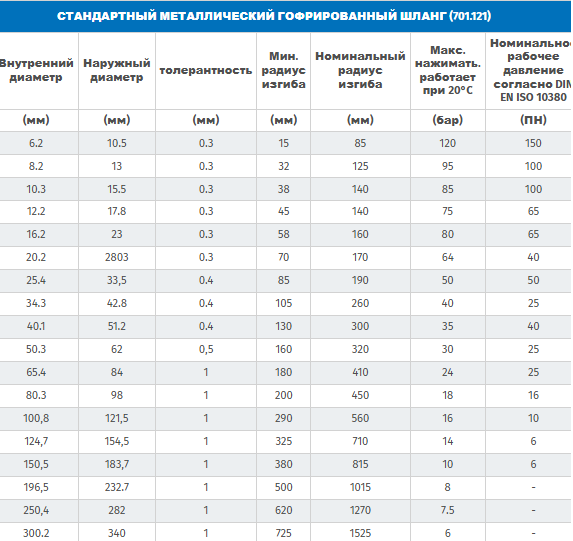

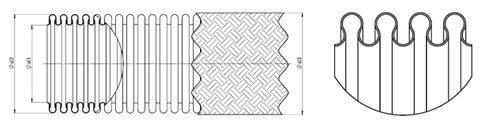

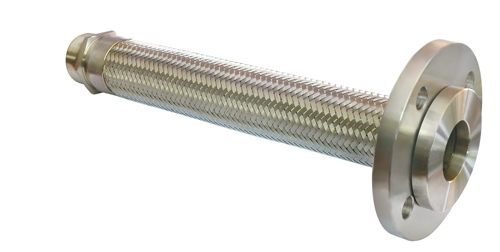

СТАНДАРТНЫЙ МЕТАЛЛИЧЕСКИЙ ГОФРИРОВАННЫЙ ШЛАНГ С ОПЛЕТКОЙ
Конструкция
Поперечно гофрированные гибкие металлические шланги могут быть изготовлены на основе трубок с продольным сварным швом, с оплеткой или без нее.
Стандарты
Все металлические шланги проходят испытания на соответствие требованиям DIN EN ISO 10380
Материал трубок
Нержавеющая сталь AISI 316L, DIN 1.4404
Материал оплетки
Аустенитная нержавеющая сталь AISI 304, DIN 1. 4301
Диапазон температур
От -270°C до 600°C
Соответствующие типы крепежа
- Фланцы
- Приварные концы труб
- Резьбовые соединители (дюймовые, метрические, внешние, внутренние, с уплотнением встык или конусом)
- Гигиенические соединители (DIN11851;SMS;Triclamp)
- Нестандартные соединители
Другие по запросу.

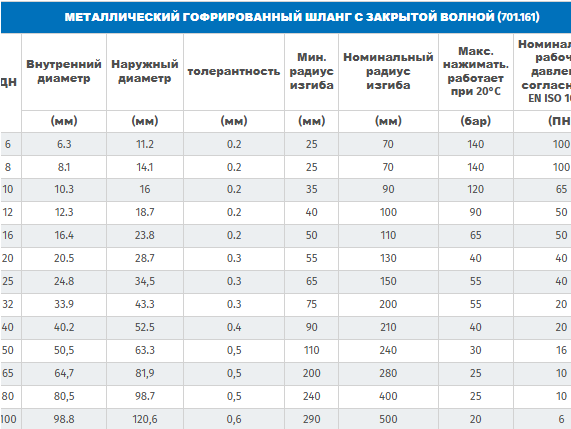

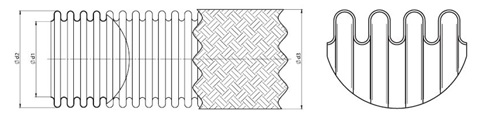

ГОФРИРОВАННЫЙ ШЛАНГ В МЕТАЛЛИЧЕСКОЙ ОПЛЕТКЕ С ЗАКРЫТОЙ ВОЛНОЙ
Конструкция
Гибкие металлические шланги поперечной волны с Ω-образным волновым сечением могут быть изготовлены на основе трубок с продольным сварным швом, с оплеткой или без нее.
Стандарты
Все металлические шланги проходят испытания на соответствие требованиям DIN ES ISO 10380
Материал трубок
Нержавеющая сталь AISI 316L, DIN 1.4404
Материал оплетки
Аустенитная нержавеющая сталь AISI 304, DIN 1.4301
Диапазон температур
От -270°C до 600°C
Соответствующие типы арматуры
- Фланцы
- Сварные концы
- Резьбовые фитинги
- Фитинги на заказ
Другие по запросу.

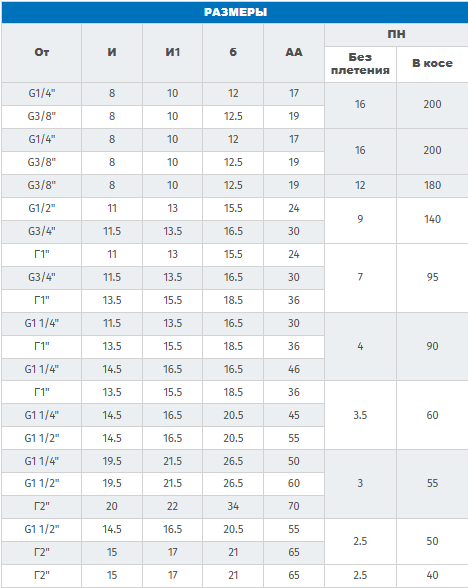

Возможные типы концевой арматуры для стальных шлангов - внутренняя резьба
ВНУТРЕННЯЯ РЕЗЬБА:

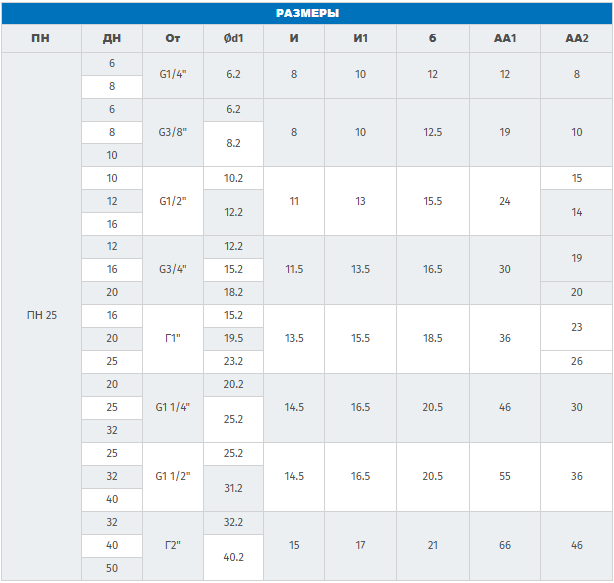

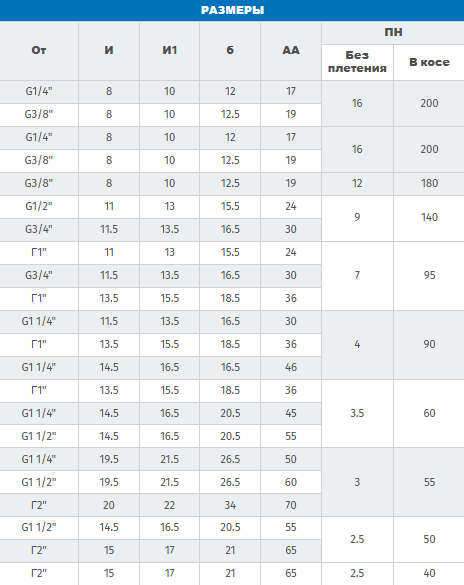

ФИКСИРОВАННОЕ СОЕДИНЕНИЕ ШЛАНГА - шестигранник, резьба BSP, уплотнение встык

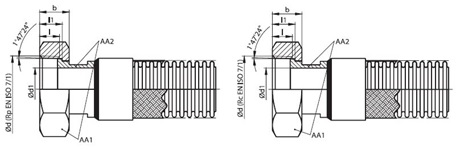

РЕЗЬБОВОЕ ФИКСИРОВАННОЕ СОЕДИНЕНИЕ - шестигранник, внутренняя коническая резьба BSPT

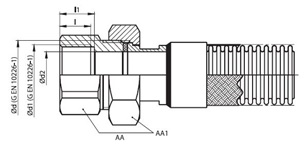

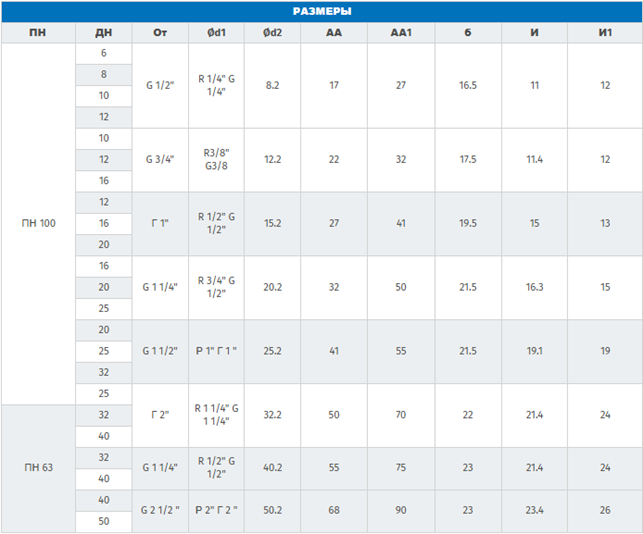

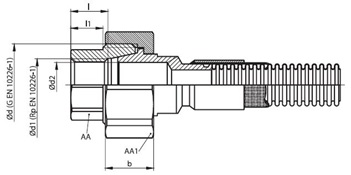

Вращающиеся соединения - сферический конус, шестигранник, дюймовая резьба BSP Withworth

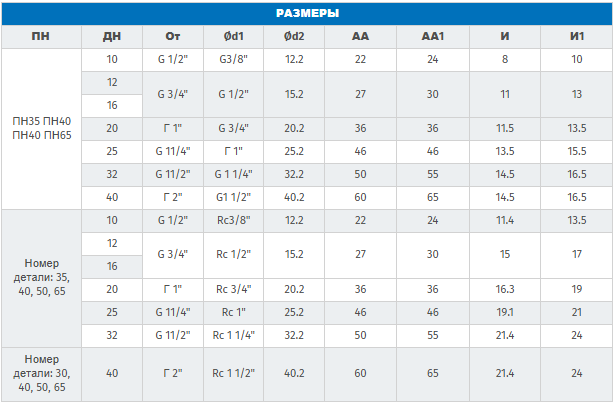

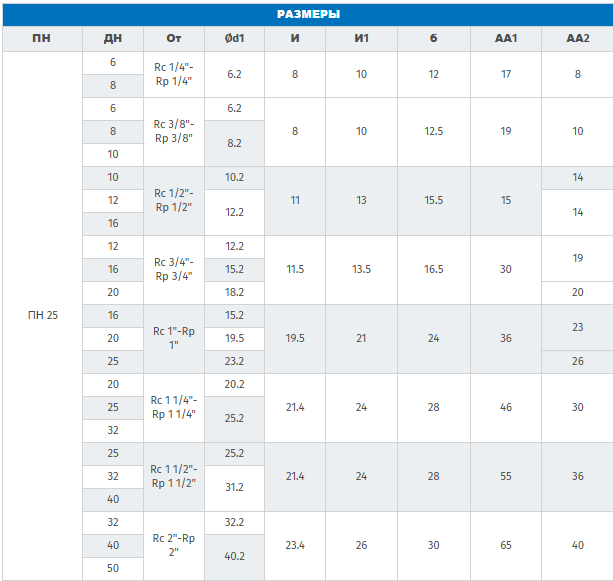

Вращающиеся соединения - сферический конус, шестигранное гнездо, внутренняя резьба Rc или внутренняя цилиндрическая резьба Rp
ПОВОРОТНОЕ СОЕДИНЕНИЕ - шариковый конус, шестигранное гнездо, резьба Whitworth дюйм BSP

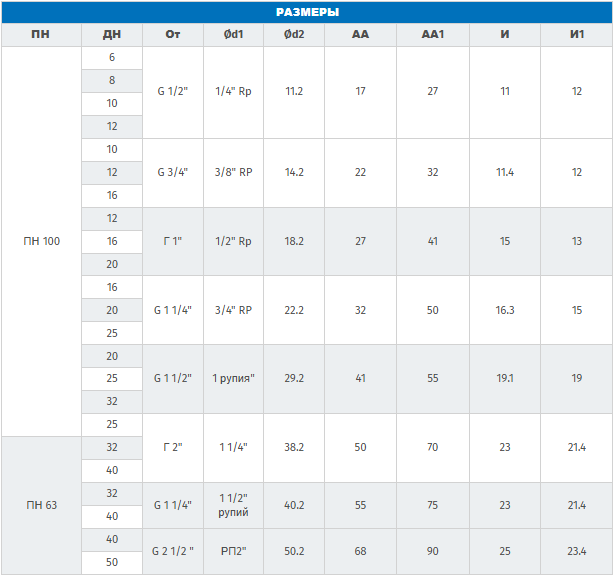

Вращающиеся соединения - сферический конус, шестигранное гнездо, внутренняя резьба Rc или внутренняя цилиндрическая резьба Rp
ОДИНОЧКА С ВНУТРЕННЕЙ РЕЗЬБОЙ - шестигранное гнездо, плоская прокладка, резьба Витворта
ПОВЕРХНОСТЬ С ВНУТРЕННЕЙ РЕЗЬБОЙ - восьмиугольное гнездо, коническая внутренняя резьба, уплотнительный конус

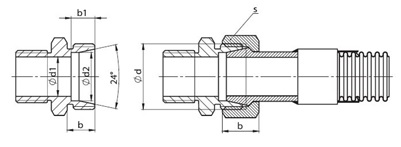

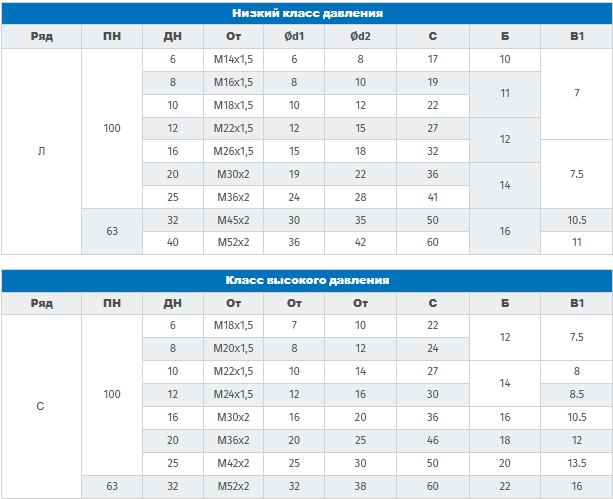

Вращающийся соединитель/коннектор с внутренней резьбой - метрическая резьба, конусное уплотнение 24°
Возможные типы концевых фитингов для стальных шлангов - внешняя резьба
ВНЕШНЯЯ РЕЗЬБА:

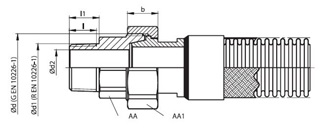

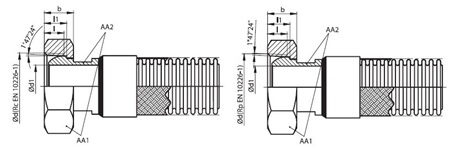

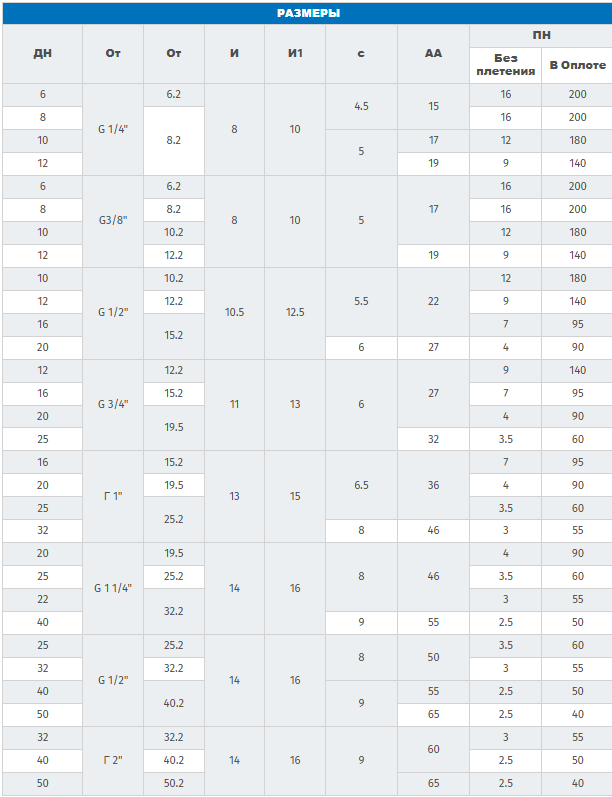

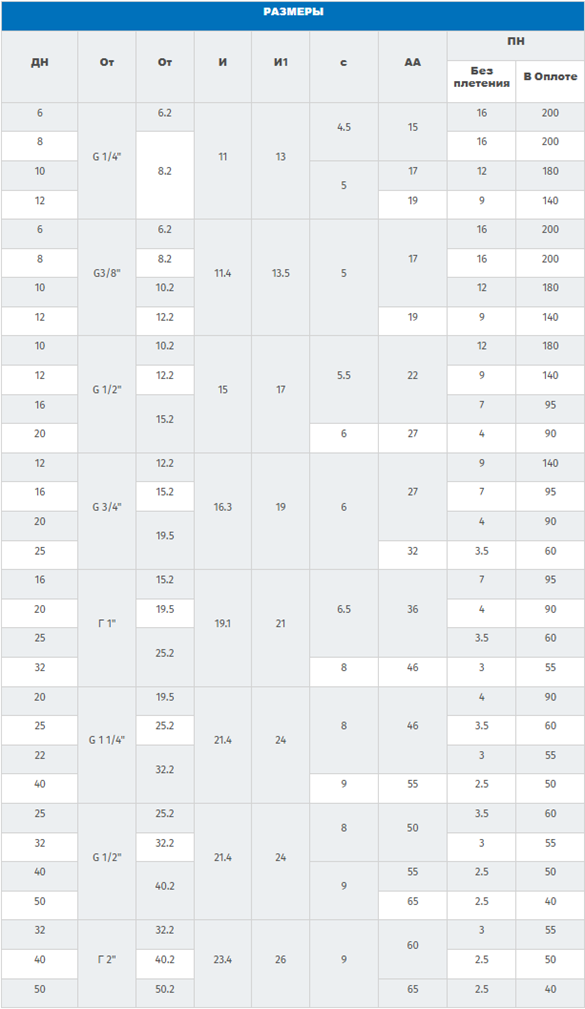

ФИКСИРОВАННЫЕ ФИТИНГИ С ВНЕШНЕЙ РЕЗЬБОЙ - шестигранный фитинг, резьба BSP Withworth.
ФИТИНГИ С ВХОДОМ BSPT - Шестигранный соединитель, резьба Витворта
ВНЕШНЯЯ БОЧКА - плоская прокладка, резьба Витворт
Возможные типы окончаний стальных шлангов - фланцевые

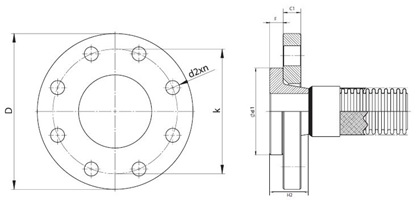

ФЛАНЦЕВЫЕ ШТУЦЕРЫ:

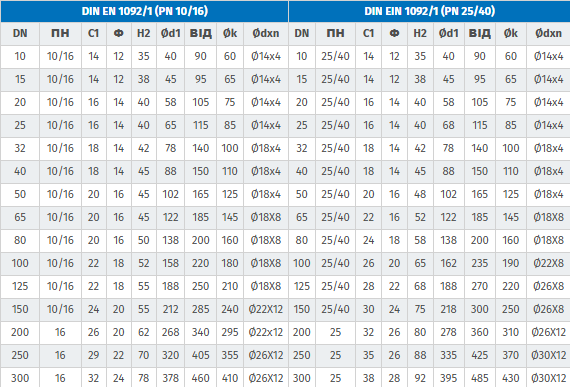

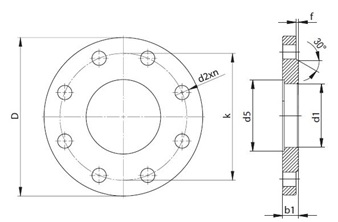

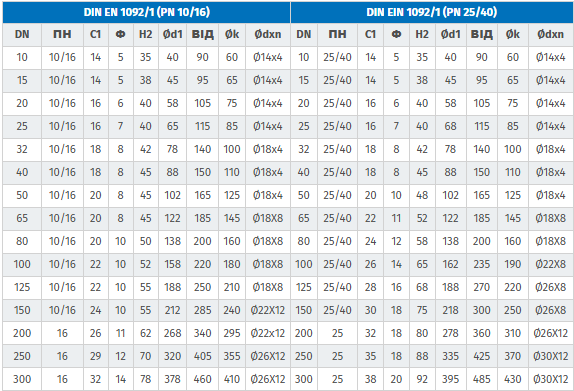

ФЛАНЦЕВЫЕ ШТУЦЕРЫ - приварной патрубок, вырез (DIN EN 1092/1)

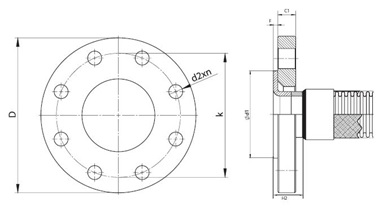

Фланцы - фланцевые трубы (DIN EN 1092/1)
Запорные планки - с приварным удлинителем (DIN EN 1092/1)

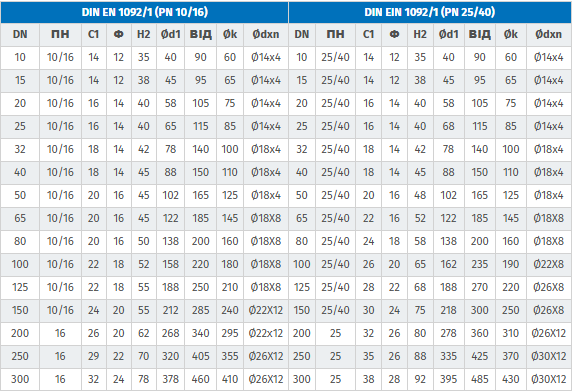

Фланцевое соединение - фланцевая труба (DIN EN 1092/1)
Концевые части, Camlock, Miscellaneous
КОНЕЦ ТРУБЫ:
КОННЕКТОР ТРУБЫ - приварная концевая часть

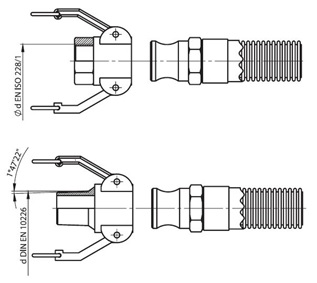

HAPPY CONNECTIONS - рычажное соединение из нержавеющей стали, внутренняя резьба или внешняя резьба Withworth.
- DIN11851
- SMS
- ТРЕХЛАМПОВЫЙ
- СПЕЦИАЛЬНЫЙ
НОРМЫ И СТАНДАРТЫ
DIN EN ISO 10380
Наиболее важным действующим стандартом, относящимся к гофрированным металлическим шлангам, является DIN EN ISO 10380, вступивший в силу в октябре 2003 года и ставший первым стандартом, определяющим конкретные требования к проектированию, производству и испытаниям гибких металлических шлангов во всем мире. В соответствии с положениями этого стандарта, коэффициент безопасности для давления разрыва, применяемый в Европе, был увеличен с 3 до 4. Также были пересмотрены применяемые значения номинального давления. Все поперечно гофрированные металлические шланги проходят испытания на соответствие этому стандарту, а также разрабатываются технические условия в соответствии с его критериями.
Коэффициенты снижения давления при повышении температуры
Для сборных металлических гибких шлангов стандартные значения давления приняты для температуры 20°C. Расчетное давление узла зависит от рабочей температуры. На этапе проектирования необходимо учитывать понижающие давление характеристики используемого материала. В случае повышенных температур для максимально точного определения параметров материала используются понижающие давление коэффициенты. В таблице ниже приведены коэффициенты снижения давления для наиболее часто используемых материалов, определенные для конкретных температур. Допустимые рабочие температуры для материалов, используемых при производстве гибких шлангов, указаны при статическом давлении и температуре 20 °C.
p= pop x kt
Коэффициент снижения давления из-за динамических нагрузок обозначается kd, его значение приведено в таблице ниже.
p: Максимальное рабочее давление
pop: Рабочее давление при 20 °C
kt: Коэффициент снижения давления из-за температуры.
Испытания и тестирование стальных шлангов/шлангов
В рамках процесса контроля качества на всех готовых шлангах, предлагаемых компанией PNEUMAT, проводятся испытания на давление и утечку. Расчеты давления в холодном состоянии основаны на предположении о рабочем давлении 20°C и учитывают факторы снижения давления при определенных рабочих температурах. Стальные шланги производятся в соответствии с требованиями EN ISO 10380.
Описание процедуры испытания готовой трубы:
Утечка: Мы используем метод пузырька, т.е. гидравлическое испытание, проводимое в условиях, учитывающих соответствующее испытательное давление и номинальный диаметр.
Устойчивость к давлению: Металлические шланги, как в оплетке, так и без оплетки, а также узлы с металлическими шлангами должны выдерживать испытательное давление без деформации, утечки или других повреждений. Гибкие шланги, изготовленные в соответствии с EN ISO 10380, должны быть испытаны давлением, в 1,5 раза превышающим холодное рабочее давление.
Удлинение: постоянное удлинение металлического шланга, находящегося под испытательным давлением, после снятия давления не должно превышать 1% от его первоначальной длины. Образец шланга зажимается с одного конца, затем подвергается гидравлическому давлению, в 1,5 раза превышающему максимально допустимое давление, и выдерживается в таком состоянии в течение 1 минуты.
Электропроводность: гофрированные металлические шланги являются электропроводящими. Электрическое сопротивление гофрированных металлических шлангов не должно превышать 1 Ом/м.
Давление разрыва: Устойчивость металлического гофрированного шланга к разрывному давлению должна быть не менее чем в четыре раза выше максимально допустимого давления при комнатной температуре. Образец закрывается с помощью подходящих крепежных элементов и закрепляется с одного конца, горизонтально опираясь на поверхность. Затем его подвергают гидравлическому давлению, в 1,5 раза превышающему допустимое давление, и выдерживают в таком состоянии в течение 1 минуты.

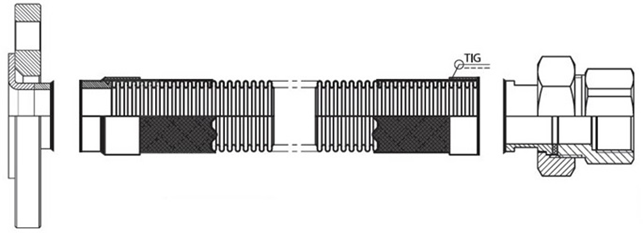

Сборка стальных шлангов
Отдельные примеры такой сборки с гибкими шлангами:
- Гибкий шланг должен быть сформирован в изгиб, согнутый на 180°. Номинальная длина шланга и монтажная длина рассчитывается с учетом радиуса изгиба.
- Необходимо избегать недопустимых прогибов, вызванных жесткими элементами труб за соединениями с гибкими трубами. Необходимо установить минимальный радиус изгиба.
- Направление движения шланга и его ось должны находиться в одной плоскости. Это позволяет избежать опасных скручивающих напряжений.
- Изгибы или колена на соединениях из жестких элементов труб могут предотвратить изгибающие напряжения и крутящие усилия.
- Изгибы или колена на соединениях из жестких элементов труб могут предотвратить скручивающие изгибающие напряжения и экстремальные крутящие усилия.
- Шланг должен свободно свисать, а способ его установки должен исключать его соприкосновение с другими деталями даже при максимальном растяжении.
Способ заказа
Оплетенные и неоплетенные стальные гибкие шланги и фитинги для промышленного применения можно заказать по следующей формуле:
Кабель - тип 1 / тип 2
Соединитель 1 - конец из вышеприведенного описания
Соединитель 2 - конец из вышеприведенного описания
faqs
Почему стальные шланги гибки?
Тросы стальные изготавливаются из тонкостенной гофрубы. Гофрирование трубы делает ее гибкой, а наружная стальная оплетка делает ее устойчивой к давлению.
Почему я не вижу цены на стальные трубы?
Каждый стальной трос производится в соответствии с индивидуальными потребностями заказчика. Это приводит к очень разнообразной конфигурации длины, типу наконечников и типу наконечников. Пожалуйста, свяжитесь с нашим представителем для получения конкретного решения с учетом потребностей заказчика.
Что такое стальные шланги?
Стальные шланги — это гибкие шланги, полностью изготовленные из металла/стали, армированные стальной сеткой/оплеткой, и используются для транспортировки жидкостей и газов в экстремальных температурных условиях (-200°+600°C), высоком давлении и высокой агрессивности. Применяются в энергетике, нефтехимической, пищевой промышленности, строительстве и других отраслях, где требуется высокая надежность и долговечность раствора.
Какие особенности стальных рукавов?
Стальные шланги очень прочные и стойкие к давлению и температуре. Они универсальны и подходят для многих приложений. Благодаря своей структуре стальные шланги относительно легкие и гибкие, что облегчает их использование и монтаж.
Какие материалы используются для производства стальных рукавов?
Стальные шланги изготавливаются из разных материалов в зависимости от сферы применения. Наиболее часто используемыми материалами для сердечника шланга являются сталь AISI316, AISI316L, AISI321, а оплетка обычно производится из стали AISI304 или AISI316 по запросу. Материал наконечников зависит от заказчика, вы можете выбрать из всего спектра стали, от углеродистой до кислотостойкой стали.
Чем опасно использование стальных шлангов?
Неправильное использование стальных шлангов может привести к механическим повреждениям и протеканию, что может представлять угрозу для здоровья и окружающей среды. Следует также следить за тем, чтобы не превышать предельные параметры шланга, так как это может привести к неправильной работе стальных шлангов и, как следствие, повреждения и протекания. Стальные шланги чувствительны к циклическим прогибам и осевым скручиваниям. Поэтому очень важно использовать стальные шланги, подходящие для конкретного применения и соблюдать рекомендации производителя.
