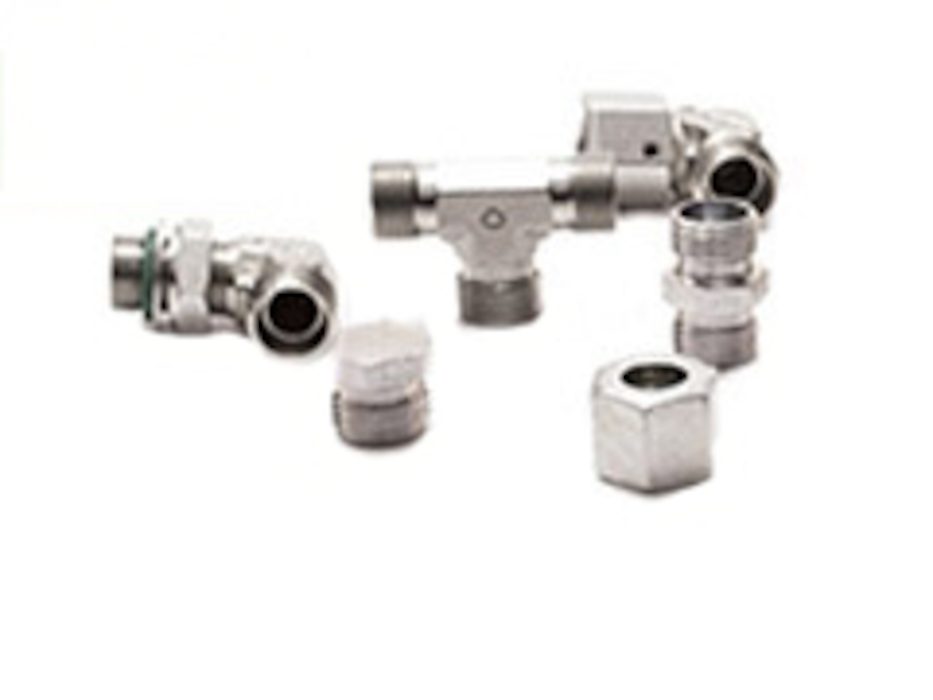

З'єднання до гідравлічних трубок з кільцем (DIN 2353)

Наша компанія пропонує надійні з'єднання до гідравлічних трубок з кільцем з оцинкованої сталі, які відповідають найвищим стандартам якості і безпеки. Ці з'єднання - невід'ємна частина будь-якої гідравлічної системи і забезпечують надійну герметичність і оптимальну продуктивність.

Для вимогливих застосувань з високим тиском ми також пропонуємо з'єднання високого тиску з нержавіючої сталі, які є ідеальним вибором для обладнання, що працює в агресивних середовищах або в умовах високого тиску.

Наші з'єднання виготовлені з найкращих матеріалів і мають високу стійкість до корозії та зносу. Вони забезпечують надійне з'єднання трубок і допомагають уникнути витоків та несправностей в роботі гідравлічних систем.

Обирайте наші з'єднання до гідравлічних трубок з кільцем з оцинкованої сталі та з'єднання високого тиску з нержавіючої сталі для забезпечення надійності та безпеки вашого обладнання. Наші вироби завжди готові виправдати ваші очікування та забезпечити ефективну роботу гідравлічних систем.

Зміст

З'єднувачі для труб із ріжучим кільцем (DIN 2353).

Інструкція монтажу з'єднувачів DIN 2353.

1. Відрізання труби під прямим кутом..

2. Очищення труби.

3. Монтаж ріжучого кільця.

4. Початковий монтаж..

5. Попереднє затискання.

6. Перевірка врізання ріжучого кільця.

7. Остаточне затягування.



З'єднувачі для труб із ріжучим кільцем (DIN 2353)

Високотискові з'єднувачі з ущільнювальним конусом 24° оснащені ріжучим кільцем, яке забезпечує подвійне затискання на трубі. Трубні з'єднання використовуються в різних галузях промисловості, як у пневматиці, так і в силовій гідравліці. Широкий діапазон розмірів і різьбових з'єднань дозволяє використовувати їх для жорстких трубопроводів із зовнішнім діаметром від 4 мм до 42 мм. Виготовлення з оцинкованої або нержавіючої сталі відповідає стандарту DIN 2353 (PN-ISO 8437-1). Асортимент продукції включає різьбові з'єднання та фітинги: прямі, кутові, перехідні, трійники, хрестовини, а також допоміжні аксесуари, такі як втулки, кільця та гайки.

Максимальний робочий тиск з'єднувачів для гідравлічних труб залежить від серії, розміру (зовнішнього діаметра трубки), типу або матеріалу.

Вариант

Серія

Максимальний робочий тиск

Зовнішні діаметри труб (мм)

Використання

Типове застосування

LL

Дуже легка

100 бар

4-8

Серія для малих навантажень у низькому тиску

Центральне змащення, стиснене повітря, опалення

L

Легка

250-500 бар

6-12; 15-18; 22-42

З'єднання для високого тиску у гідравлічних та пневматичних системах

Машинобудівна, сільськогосподарська, будівельна промисловість

S*

Важка

420-800 бар

6-14; 14-25; 30-38

Важка серія для роботи в складних умовах

Гідравлічні преси, суднобудування, мобільна гідравліка

*Важка серія доступна за спеціальним запитом.

Основні особливості

Найпоширенішим способом встановлення гайки на метричні труби зі сталі, міді, алюмінію або пластику є використання ріжучого кільця. Такий сталевий трубний з'єднувач, який може мати еластомерне ущільнення, при монтажі врізається в матеріал труби, забезпечуючи з одного боку ущільнювальний шар, а з іншого – опорну поверхню. Це дозволяє зафіксувати гайку та з'єднати її зі з'єднувачем. Головною перевагою такого варіанту є можливість затискання кільця вручну, без необхідності використання додаткових спеціалізованих пристроїв. Це спрощує процеси ремонту та обслуговування в майстернях. Однак такий спосіб монтажу не рекомендується виробником – для затискання кілець слід використовувати промислові преси.

Інструкція монтажу з'єднувачів DIN 2353



1. Відрізання труби під прямим кутом

  • Допустиме відхилення від осі труби – 0,5°.
  • Увага! Щоб уникнути задирок, не слід використовувати ріжучі диски або труборізи.
  • Для тонкостінних труб необхідно застосовувати зміцнювальні втулки (див. таблицю нижче).



Мінімальна довжина відрізка труби, виміряного від початку радіуса згину, повинна відповідати щонайменше подвійній висоті накидної гайки.

Округлість труби має відповідати стандарту DIN 2391.

2. Очищення труби

  • Обережно відрізати кінці труб і ретельно їх очистити.
  • Кінцева частина труби в зоні монтажу повинна бути чистою, без забруднень, металевої стружки та фарби.
  • Ріжуче кільце, різьбу корпусу з'єднувача та внутрішню різьбу гайки слід трохи змастити олією.



3. Монтаж ріжучого кільця

  • Надягнути гайку та ріжуче кільце на трубу відповідно до малюнка.
  • Увага! Слід звернути увагу на правильну орієнтацію – товстіший кінець кільця має бути спрямований у бік гайки.



4. Початковий монтаж

  • Вставити трубу з надягненою гайкою і кільцем у гніздо корпусу до упору.
  • Закрутити гайку вручну до моменту, коли кільце стикнеться з поверхнею труби – цей момент відчутний як зростання моменту обертання.



5. Попереднє затискання

  • Після зіткнення кільця з трубою відзначити положення гайки.
  • Використовуючи ключ, затягнути гайку ще на ½ оберту.



6. Перевірка врізання ріжучого кільця

  • Розкрутити гайку та вийняти трубу з корпусу.
  • Перед ріжучою кромкою має бути чітко видиме заглиблення в матеріалі труби.
  • Кільце може обертатися навколо труби, але не повинно зміщуватися в осьовому напрямку.



7. Остаточне затягування

  • Якщо попередній монтаж пройшов правильно, знову вставити трубу в гніздо корпусу.
  • Закрутити гайку вручну до моменту виразного зростання моменту обертання.
  • Фіксуючи корпус другим ключем, докрутити гайку ще на ½ оберту.
  • При необхідності використати подовжувач ключа.
  • Важливо! Завжди використовувати ключ відповідного розміру.
