З'єднання шлангів та трубок. Фітинги

В цьому розділі ви знайдете широкий вибір з'єднань та клапанів для різних потреб.

Наша компанія пропонує з'єднання пневматичні, які підходять для використання в різних промислових секторах. З'єднання зажимні забезпечують надійне з'єднання шлангів, трубок та інших елементів, що дозволяє уникнути витоку рідини або газу.

Клапан дросельний та дросельно-зворотний дозволяють контролювати рівень рідини та газу, що проходять через систему. З'єднання для шлангу PCV та з'єднання різьбові використовуються в автомобільній та промисловій сферах. З'єднання зажимне для мідних трубок Cu відповідають високим стандартам якості та забезпечують надійне з'єднання.

Наші клапани зворотні цангові прямі серії BLUELINE відповідають найвищим вимогам якості та безпеки. З'єднання зажимні для спіральних шлангів дозволяють з'єднувати різноманітні елементи системи без застосування додаткових інструментів.

Мультиз'єднання та з'єднання для шлангу Push-Lock використовуються в різних галузях промисловості. З'єднання до гідравлічних трубок з кільцем (DIN 2353) забезпечують надійне з'єднання елементів та запобігають витоку рідини. З'єднання цангове стійке до забруднення є оптимальним вибором для важких умов експлуатації.

Якщо вам потрібні надійні з'єднання та клапани в Україні, звертайтеся до нас

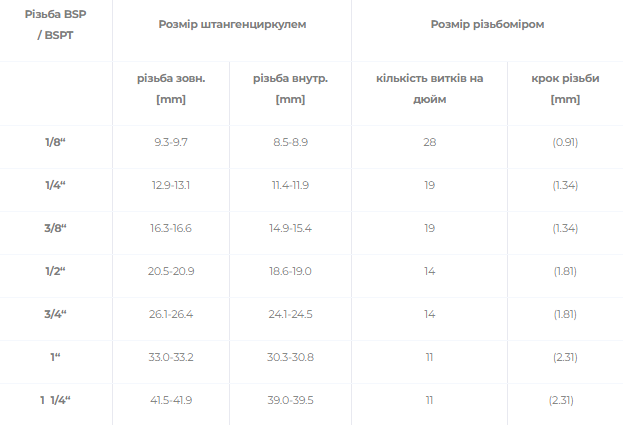

Розміри різьб

Різьба BSP / BSPT

Розмір штангенциркулем

Розмір різьбоміром



різьба зовн. [mm]

різьба внутр. [mm]

кількість витків на дюйм

крок різьби [mm]

1/8“

9.3-9.7

8.5-8.9

28

(0.91)

1/4“

12.9-13.1

11.4-11.9

19

(1.34)

3/8“

16.3-16.6

14.9-15.4

19

(1.34)

1/2“

20.5-20.9

18.6-19.0

14

(1.81)

3/4“

26.1-26.4

24.1-24.5

14

(1.81)

1“

33.0-33.2

30.3-30.8

11

(2.31)

1  1/4“

41.5-41.9

39.0-39.5

11

(2.31)

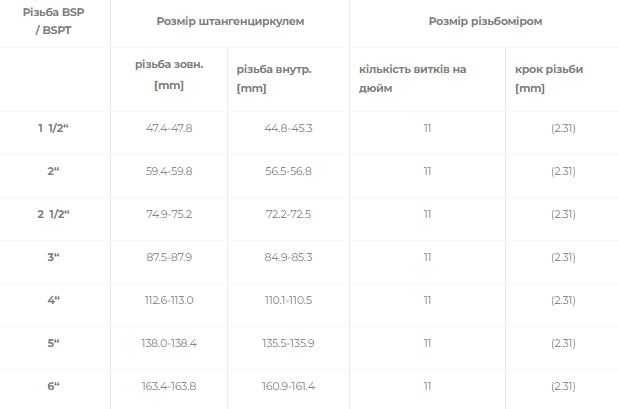

Різьба BSP / BSPT Розмір штангенциркулем Розмір різьбоміром



різьба зовн. [mm]

різьба внутр. [mm] кількість витків на дюйм крок різьби [mm]

1  1/2“

47.4-47.8

44.8-45.3

11

(2.31)

2“

59.4-59.8

56.5-56.8

11

(2.31)

2  1/2“

74.9-75.2

72.2-72.5

11

(2.31)

3“

87.5-87.9

84.9-85.3

11

(2.31)

4“

112.6-113.0

110.1-110.5

11

(2.31)

5“

138.0-138.4

135.5-135.9

11

(2.31)

6“

163.4-163.8

160.9-161.4

11

(2.31)


Різьба BSP - (British Standard Pipe)

Різьба трубна дюймова. ISO 228

Різьба BSPT - (British Standard Pipe Tapered)

Різьба трубна дюймова, конічна згідно. ISO 7/1

Види фітингів і їх особливості

Пневматичні з'єднання і перехідники представлені такими різновидами за типом матеріалу і характеристиками:

  • пластикові (серії BLUELINE і BLUELINE MINI, РОМ) з полімеру, поліаміду, поліпропілену, цангові;

  • латунні (серії 50000, 57000, 70000), затискні (серії 1000), для обладнання централізованого змащування, з ущільнювачем FKM високотемпературні, для харчової промисловості, до дюймовим трубках;

  • із нержавіючої сталі (затискні, кислотостійкі, в тому числі з серій 61000, 60000);

  • цангові з підшипником (прямі і кутові зі зовнішньою різьбою).

За типом і формою можуть бути трійники, прямі розподільники, Y і T образні пристрої, клапани, редукційні, прохідні, кутові і панельні з'єднання, банджо, коліна.

Швидкознімні елементи, штуцера різних розмірів, що використовуються на вантажному транспорті і в виробничих цілях, можуть мати різноматний розмір (наприклад, 6х4х6 або 14х1), на що в першу чергу потрібно звернути увагу при виборі.

Затискні з'єднання роблять з латуні і неіржавіючої сталі, поліамідні і поліпропіленові, пластикові (РОМ), з метричної різьбою, до гумових трубках і PCV.

Гідравлічна труба з'єднується виробами з кільцями з оцинкованої сталі або елементами для високого тиску з нержавійки.

Пневмотрубка передбачає зазвичай наявність різьбових з'єднань, хрестовин, кілець, накидних гайок і трійників з подвійним кільцем.

Стійкі до забруднень цангові з'єднання представлено в нашому інтернет-магазині в декількох варіаціях:

  • прямі і кутові;

  • для панельного монтажу;

  • трійники Т і Y образні;

  • хрестовини;

  • банджо;

  • аксесуари до них.

Це латунні з ущільнювачем вироби NBR, з подвійним ущільнювачем VITON (FPM), з нержавіючої сталі з ущільнювачем VITON (FPM), для криогенного обладнання (серія 2400, 2500, 2600).

Затискні з'єднання для мідних труб CU, використовуваних і в пневматику, і в компресійному обладнанні і системах, мають також кілька різновидів по типу. А без різьбових з'єднань (із нікельованої латуні, пластика, нержавіючої сталі, із поворотним різьбленням або для з'єднань GEKA) не обходиться жоден агрегат.

Шланги PCV комплектуються сполуками:

  • для пластикового шланга РОМ;

  • різьбовими елементами;

  • для латунного шланга;

  • для поліамідної трубки.

До шлангу PUSH-LOCK призначені сполуки серії 13800 і 13810. Дросельні і дросельно-оборотні шланги можуть регулюватися вручну або викруткою.

Затискні з'єднання для спіральних шланг із нікельованої латуні використовуються для пластикових труб PA6, PA11, PA12, поліетиленових, поліуретанових, PTFE, FEP.

Оборотний цанговий клапан серії BLUELINE можна купити в таких різновидах:

  • прямий корковий клапан із зовнішнім різьбленням і кільцем ущільнювача, потік від різьблення до заглушки;

  • прямий вставний агрегат із зовнішнім різьбленням і кільцем ущільнювача з таким же або від заглушки до різьби потоком;

  • прямий вмонтований елемент із зовнішнім різьбленням (тефлон) і напрямком потоку від різьблення до заглушки або навпаки.

Виробники подбали і про наявність мультиз’єднань, які можуть бути зі змінним картриджем, з клапаном і без нього.

У нашому магазині ціна на цей товар доступна. Європейська якість і оперативна доставка по всій Україні також є нашими перевагами.
