ПНЕВМАТ - Виробник газових пружин для промисловості

Виробництво газових пружин є однією з провідних послуг компанії ПНЕВМАТ. Як лідер у галузі, ми виготовляємо і доставляємо газові пружини промисловим компаніям і виробникам машин навіть протягом 24 годин.

Чорні газові пружини різних розмірів із різьбовими та вушкоподібними кінцями, призначені для промислового використання. На синьому фоні розташовані лінії, що імітують електричні схеми, та напис «ГАЗОВІ ПРУЖИНИ ДЛЯ ПРОМИСЛОВОСТІ» з логотипом компанії ПНЕВМАТ.

Багатий та різноманітний асортимент для кожної галузі включає варіанти, що характеризуються такими параметрами:

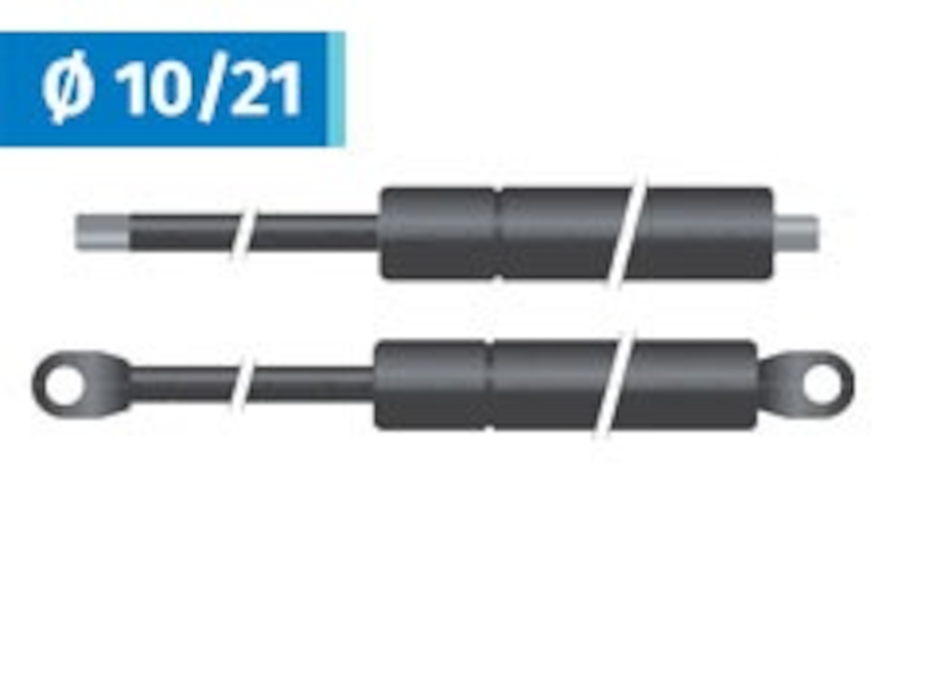

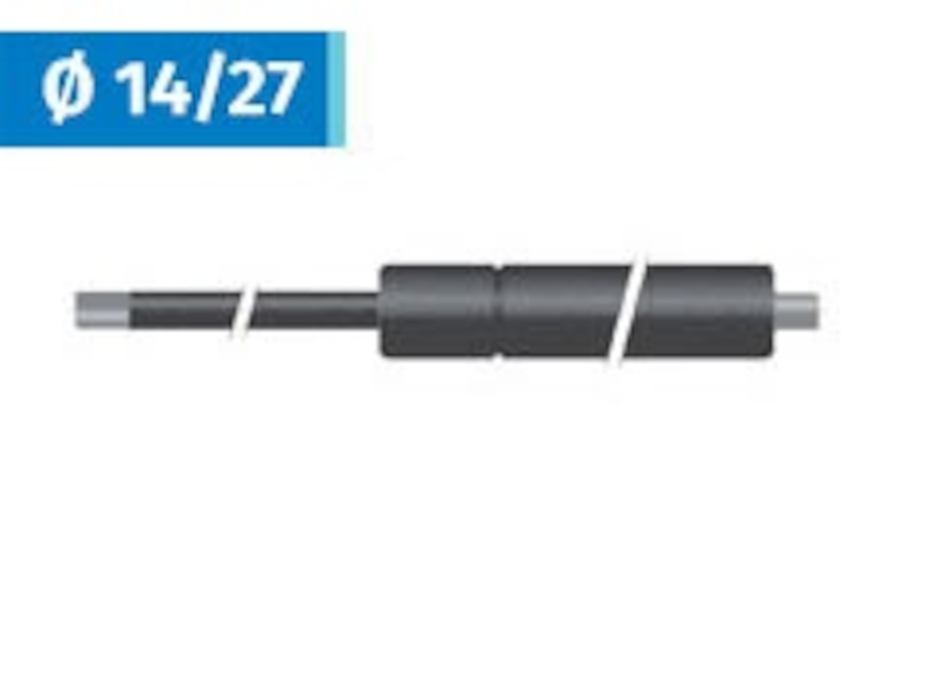

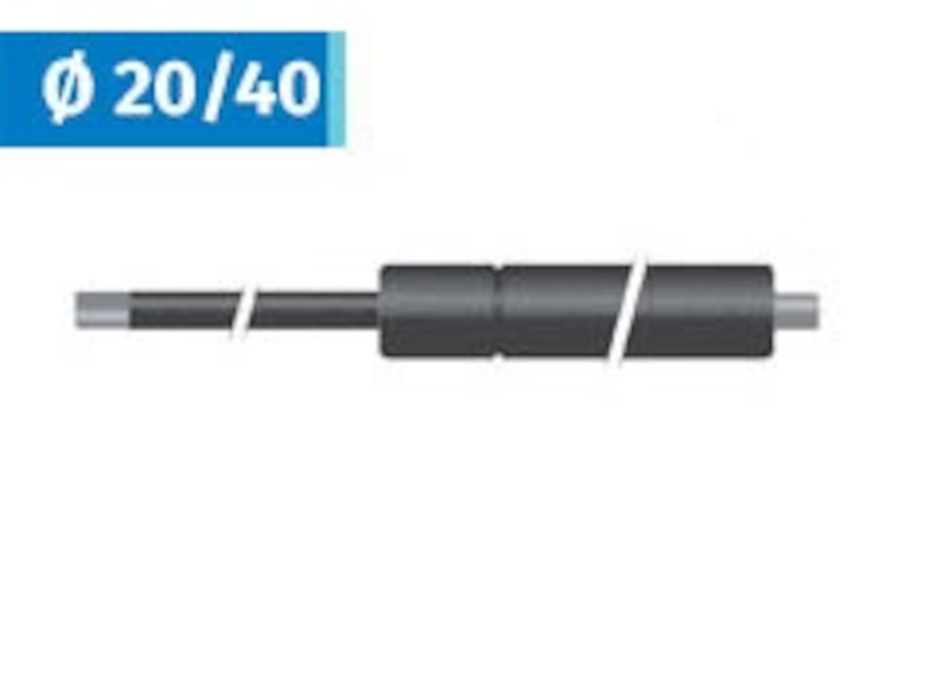

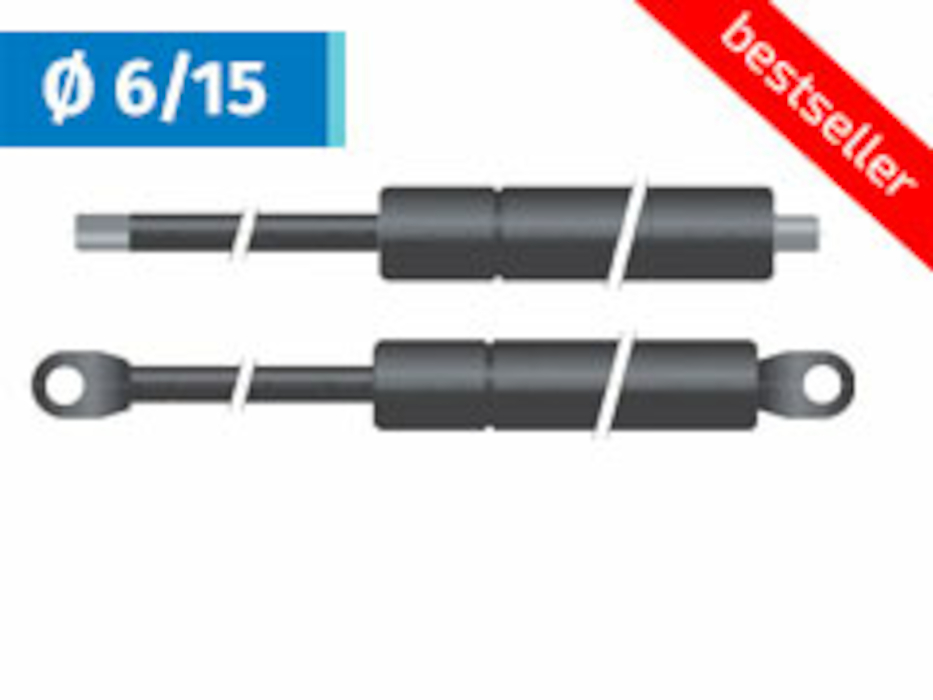

  • газові пружини діаметром 6/15, 8/18, 10/21, 14/27, 20/40,
  • Газові пружини тяги діаметром 10/28.
  • Хід газової пружини від 20 до 900 мм.
  • довжина пружини від 80 до 1855 мм.
  • Сили F1 до 5200 Н

Натискні пружини виготовляються у двох варіантах:

  • звареними сталевими вушками
  • різьбові кінці, підходять для діаметрів від M6 до M14

Матеріал газових балонів:

  • сталь з порошковим покриттям, загартована/хромована

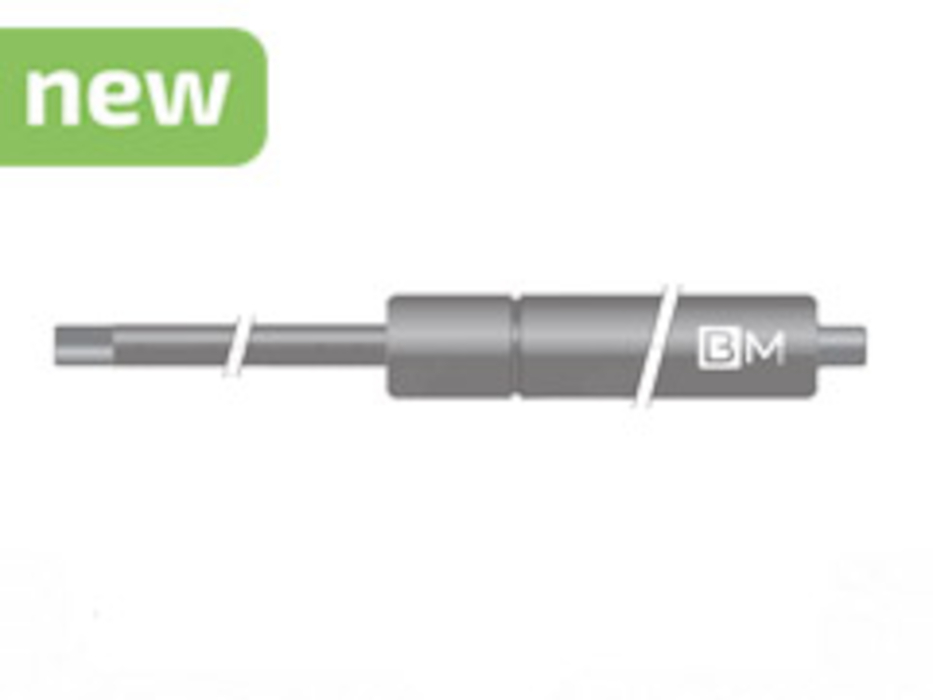

  • нержавіюча сталь AISI 316

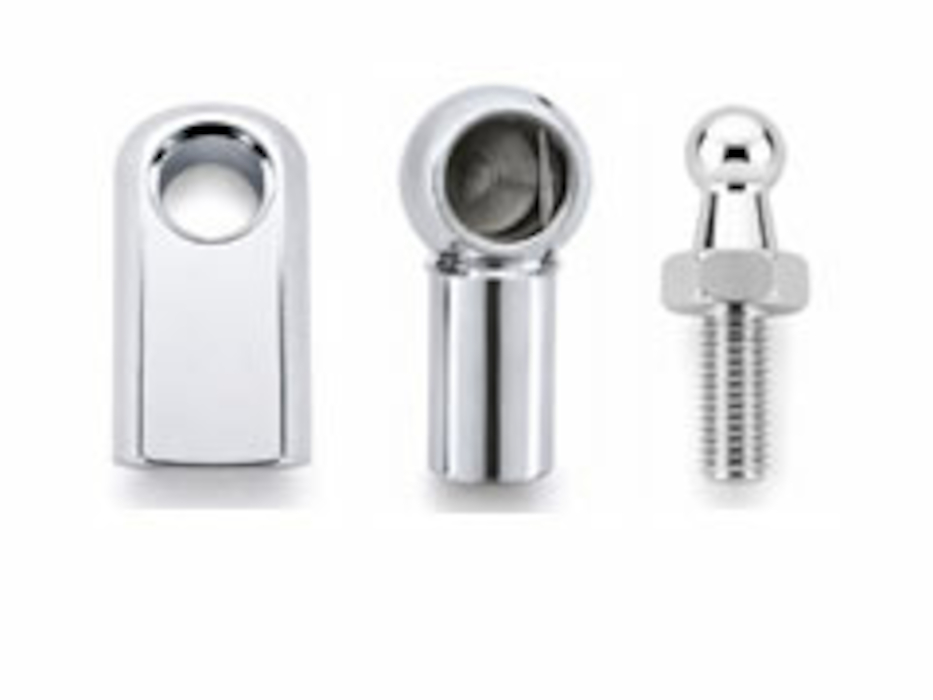

Для різьбових газових амортизаторів ми пропонуємо різноманітні кріплення, від гвинтових вушок до кульових шарнірів. Також доступні настінні кріплення.

Випробування сили натискання газової пружини

Зусилля газової пружини підбирається індивідуально відповідно до вимог замовника. Наші можливості дозволяють виготовляти пружини з штовхальним зусиллям до 5200 Н. Під час виробничого процесу кожна пружина перевіряється на правильність штовхального зусилля.

Перевагою наших газових пружин є їхня висока довговічність – до 30 000 циклів при збереженні максимум п'яти циклів за хвилину.

Варто знати: ми випробовуємо газові балони, які виробляємо, на місці. Ми пропонуємо нашим клієнтам найякісніші рішення, що відповідають вимогам проектування та характеру виробничих ліній.

Застосування газових пружин у промисловості

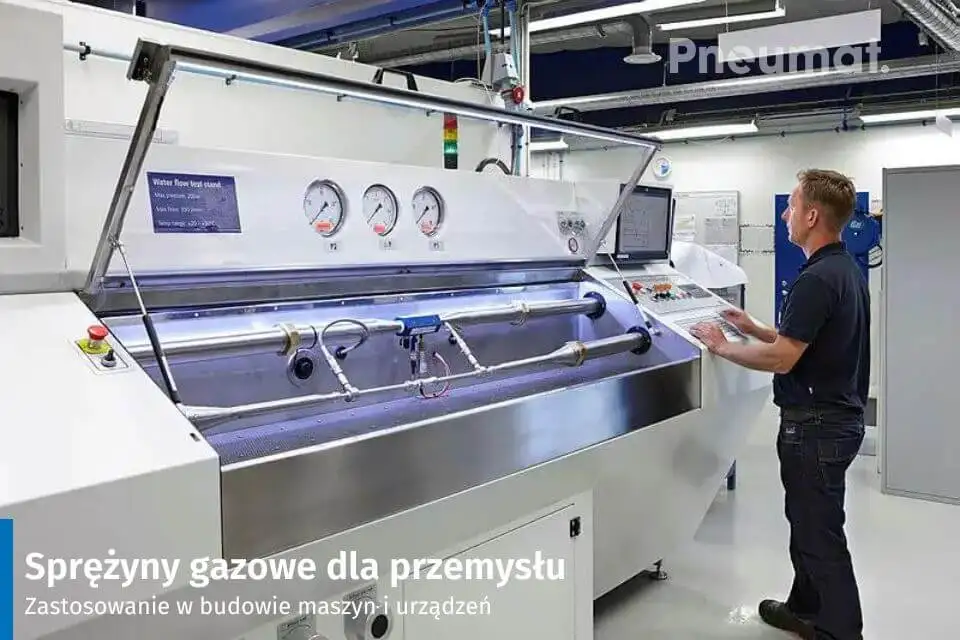

Газові пружини як продукт для промисловості успішно виконують свої завдання в найвимогливіших галузях промисловості. Наші рішення використовуються проектувальниками та підрядниками.

Автомобільна промисловість

Виробництво

машин та пристроїв

Проектно-конструкторські

та інженерні бюро

Кузови автобусів

та фургонів доставки

Виробництво

сільськогосподарської техніки

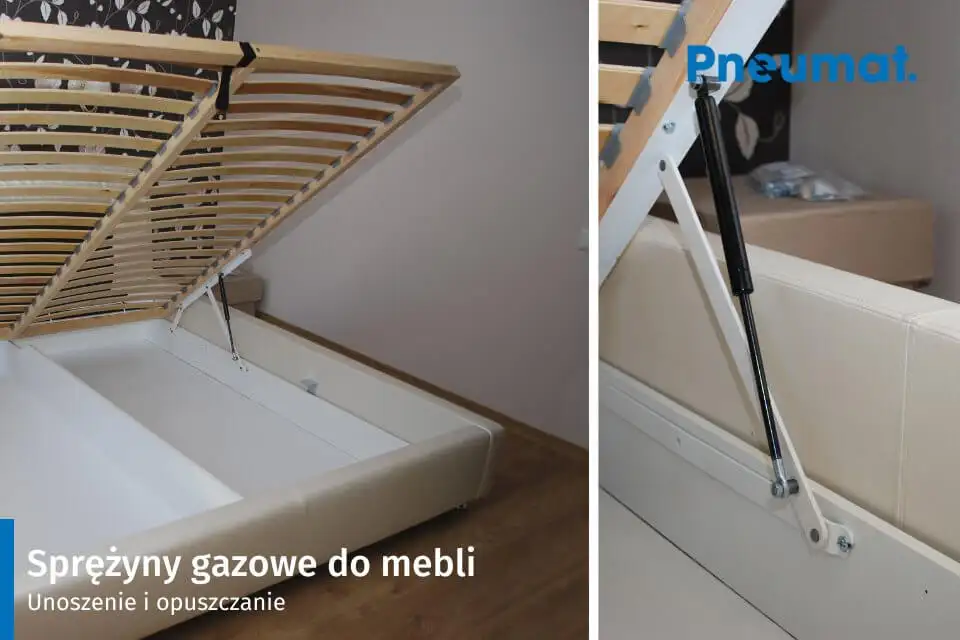

Виробництво

меблів

Газова пружина, встановлена на автомобільній кришці багажника або капоті, забезпечує плавне відкриття та утримання в піднятому положенні. Праворуч показано окрему газову пружину з чорним корпусом і металевим штоком. Газовий силовий привід, встановлений на даховому клапані для димовидалення. Клапан із прозорою стулкою розташований на плоскому даху промислової будівлі. Праворуч показаний окремий силовий привід із чорним корпусом і металевим штоком для відкриття вентиляційних або протипожежних люків. Газовий силовий привід для відкидних вікон, встановлений на мансардному або фасадному вікні. Вікно нахилене під кутом, видно відображення неба в склі. Праворуч зображена окрема газова пружина із чорним корпусом і металевим штоком, що використовується для автоматичного відкривання та утримання вікна. Газовий силовий привід, встановлений на дверях кабіни баштового крана. На фоні видно металеву конструкцію крана та кабіну оператора, що розташована на великій висоті. Праворуч показано окремий силовий привід із чорним корпусом і металевим штоком для плавного відкривання та утримання дверей.        Запитати в ChatGPT Газовий силовий привід для дверей або вікон кабіни трактора. На фото зображений трактор із відкритою кватиркою кабіни, за кермом знаходиться водій. Праворуч показано окремий газовий силовий привід із чорним корпусом і металевим штоком для полегшення відкривання елементів кабіни сільськогосподарської техніки.
Газова пружина для кришки багажника Газова пружина для димовидаляючих люків Газова пружина для мансардних вікон Газова пружина дверей крана Газова пружина для тракторів

Для яких видів діяльності використовуються газові пружини?

Газовий привід використовує енергію стисненого газу для таких дій, як:

  • маневрування пристроєм або машиною,
  • підйом кришок багажника в кузовах автомобілів та фургонів,
  • підйомні кришки, вікна та рами,
  • регулювання столів та стільниць,
  • поворот або балансування ваги шляхом точного руху між двома положеннями пружини.

Яке практичне використання газових пружин?

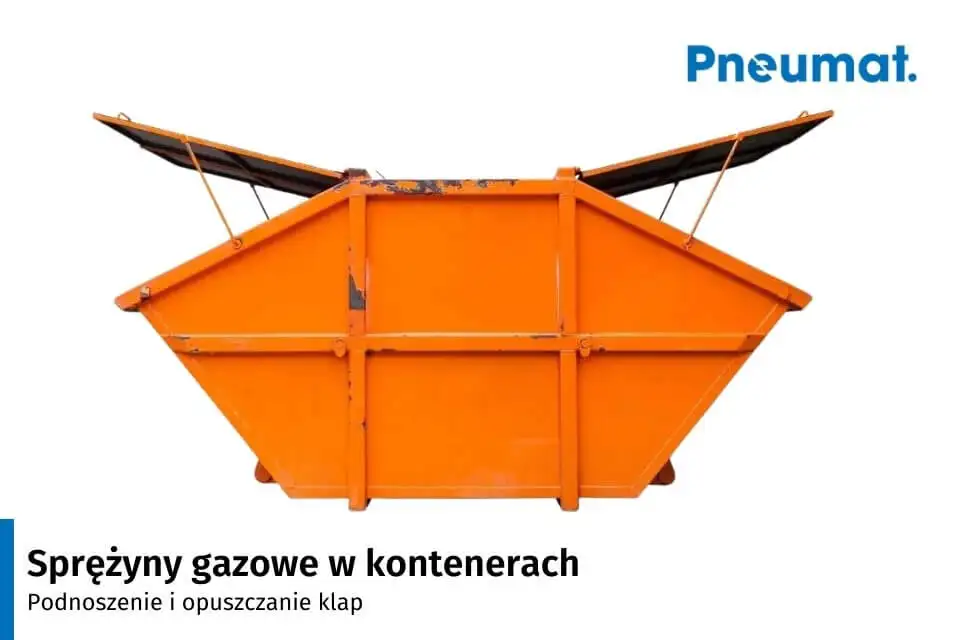

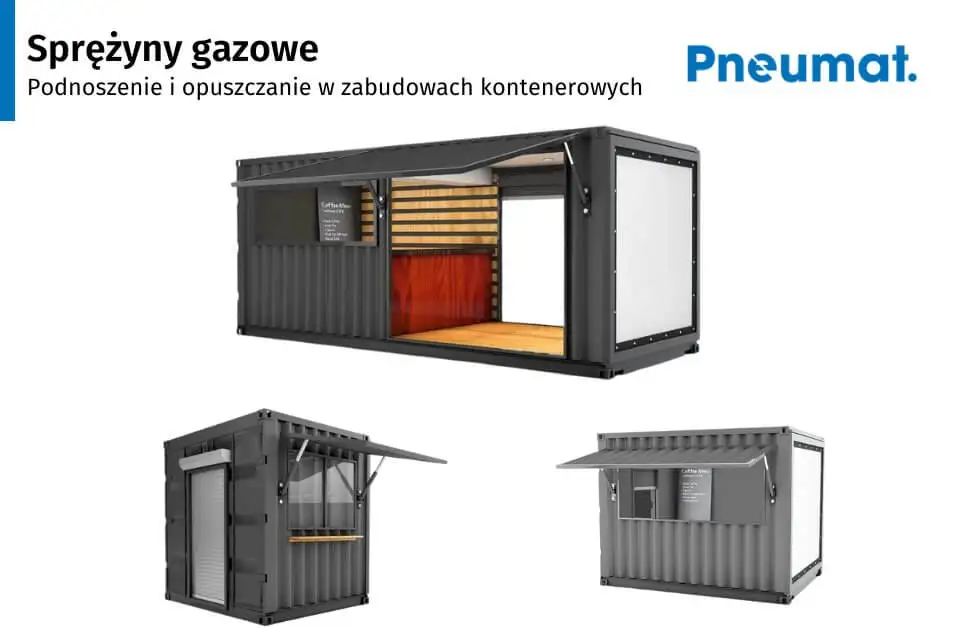

Широкий спектр застосування газових приводів визначає їхню детальну сферу використання та місце встановлення. Газові пружини використовуються в таких місцях, як:

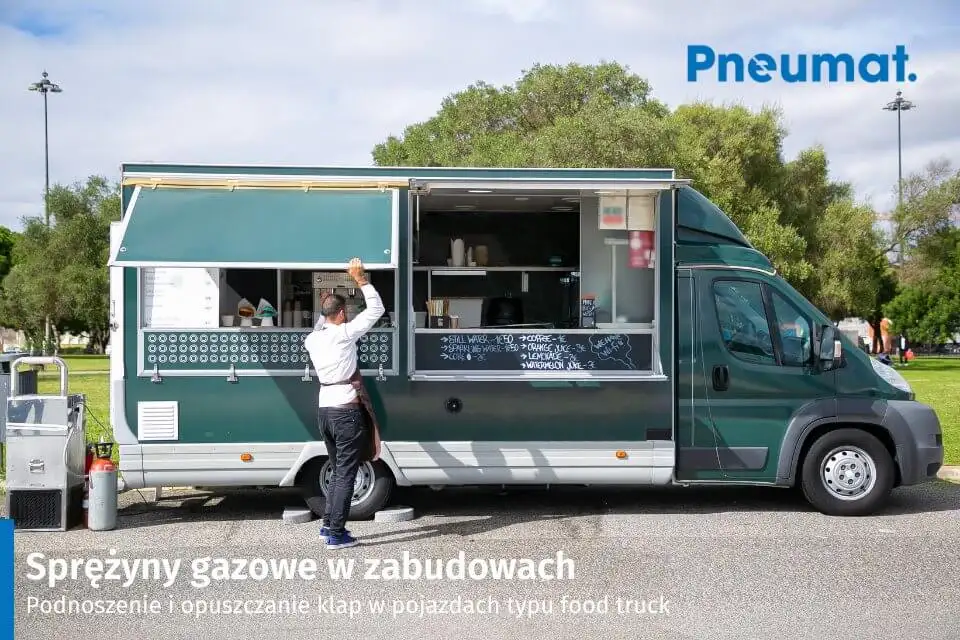

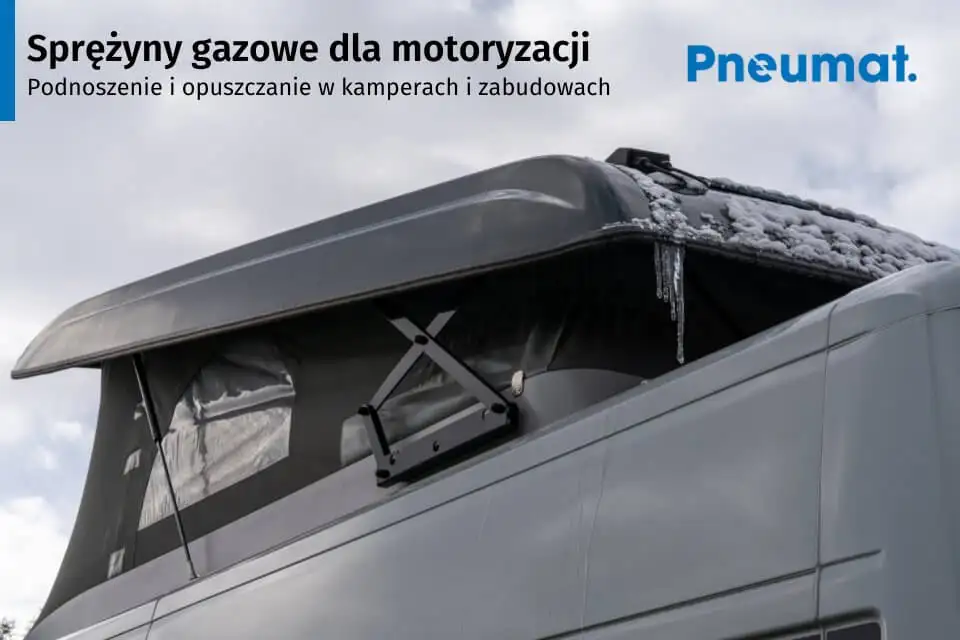

  • легкові автомобілі та комерційний транспорт (фургони доставки, кемпери, фудтраки),
  • промислові та будівельні машини та обладнання,

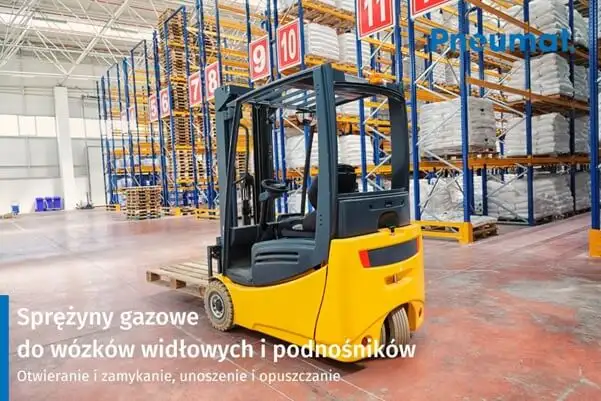

  • вилкові навантажувачі та складські підйомники,
  • розширені робочі місця у виробничих цехах,
  • стрічкові та роликові конвеєри,
  • робочі столи.

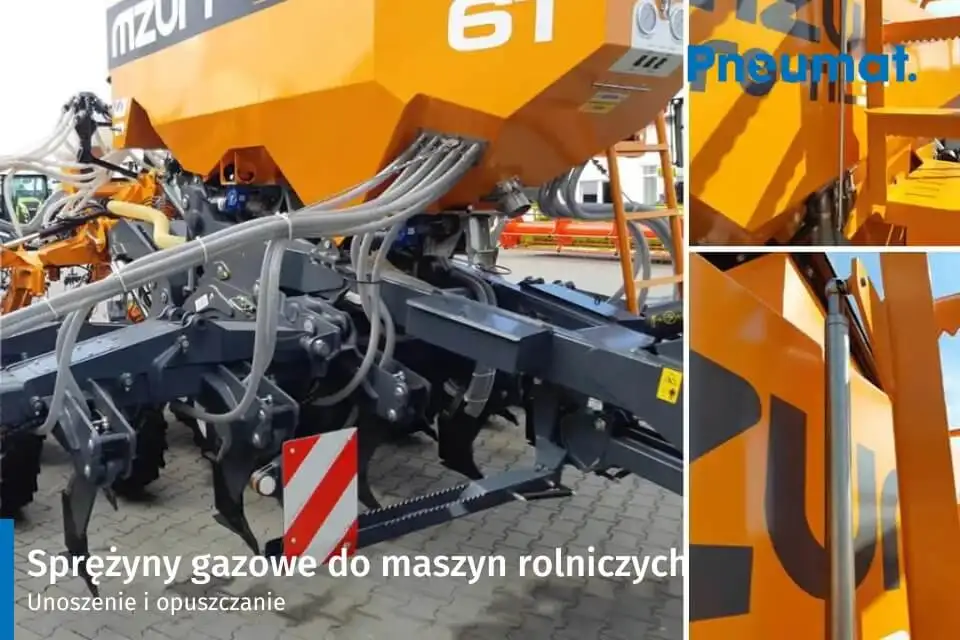

У сільському господарстві ми продаємо газові пружини для тракторів, комбайнів та іншої сільськогосподарської техніки . Рішення, які ми виробляємо, затребувані на етапі встановлення на нову сільськогосподарську техніку або під час заміни зношених, пошкоджених газових балонів.

Кріплення газових пружин

Тип кріплення та його правильний вибір впливають на ефективність та правильне функціонування газової пружини під час її щоденної роботи. Це забезпечує її правильну та безвідмовну роботу . Вибір кріплення залежить від використання виробу в конкретному застосуванні. Найпопулярнішими кріпленнями для газових пружин є:

  • кріплення на люверсах,
  • настінні кріплення з кулькою або штифтом,
  • шарнірні кріплення.

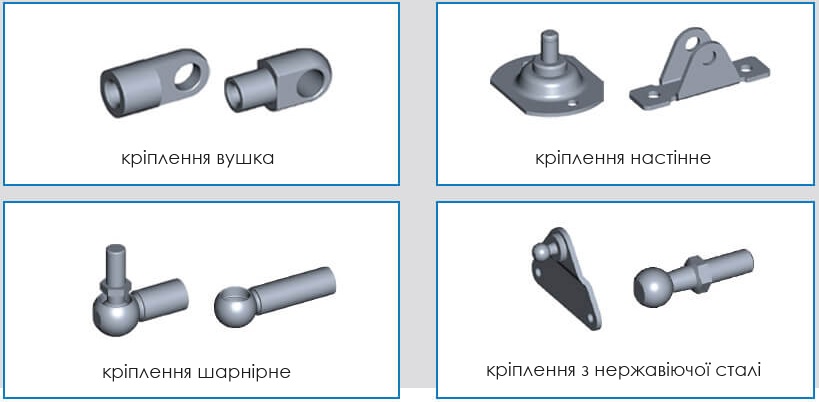

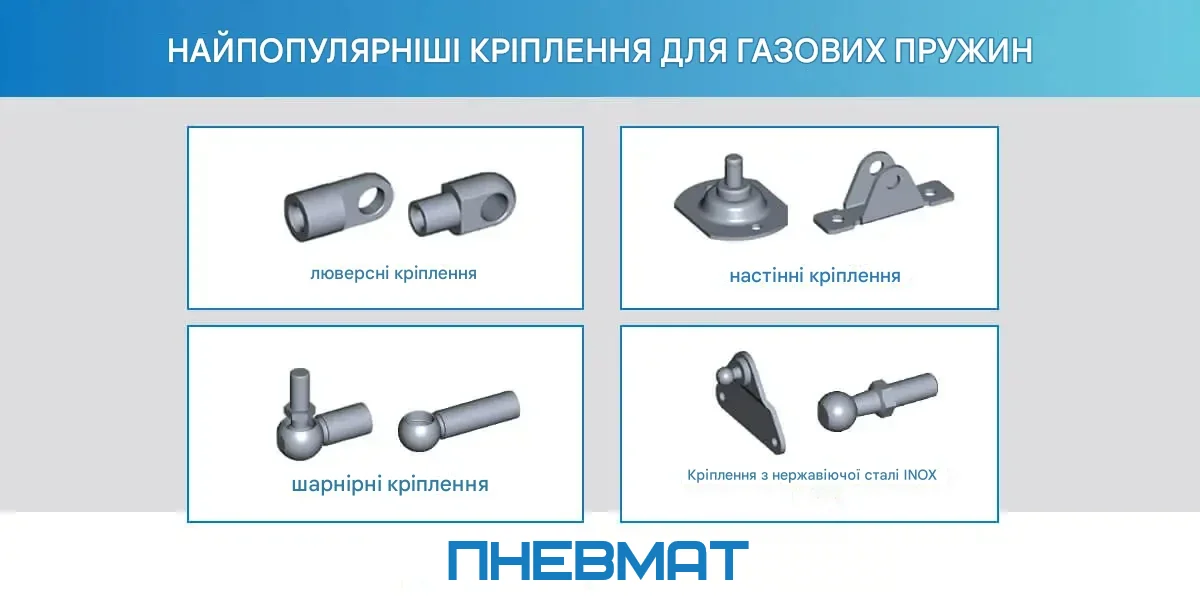

Зображення чотирьох типів кріплень для газових пружин: люверсні кріплення, настінні кріплення, шарнірні кріплення та кріплення з нержавіючої сталі INOX. Кожен тип показаний окремо для демонстрації різних способів монтажу.        Запитати в ChatGPT

Газові пружини - наші сильні сторони

Ми розуміємо потреби та очікування виробничих та промислових компаній. Наші сильні сторони відомі конструкторським бюро та розробникам машин і пристроїв, у яких використовуються газові пружини.

Ми є виробником

європейської продукції, французьких комплектуючих

Короткі терміни виконання

90% товарів доступні протягом 24 годин

Допомога у виборі

Ми підтримуємо конструкторів та машинобудівників

Широкий асортимент кріплень

, вибір оптимального рішення для застосування

Висока якість та надійність

відтворюваних параметрів під час інтенсивного використання

Додаткові пружинні рішення

з клапанами, що дозволяють збільшувати або зменшувати зусилля

Конкурентні ціни,

спеціальні ціни для великих замовлень

Можливість повторного підтягування пружин

після короткого періоду використання

Газові пружини - це варто знати

Газові пружини мають широкий спектр застосування. Знання про газові пружини дозволяє правильно та точно вибрати цей продукт для конкретних рішень. Ознайомтеся з інформацією нижче, яка допоможе вам на етапі налаштування газової пружини.

Що таке газова пружина і яка її конструкція?

Газова пружина, також відома як газовий привід, — це гідропневматичний елемент, який використовує силу стисненого азоту. Він складається з циліндра та штока поршня, напрямної, поршня та ущільнення. Крім того, пружина також заповнена маслом, яке забезпечує гідравлічне демпфування на завершальному етапі розширення штока поршня та діє як мастило.

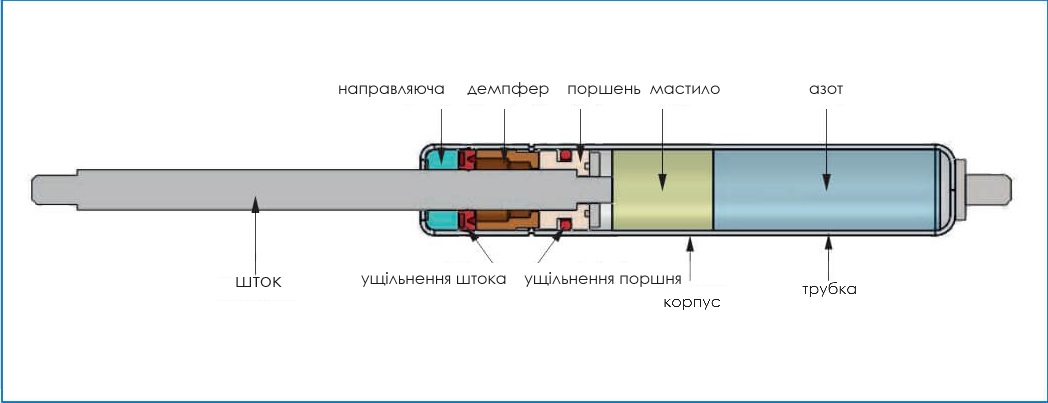

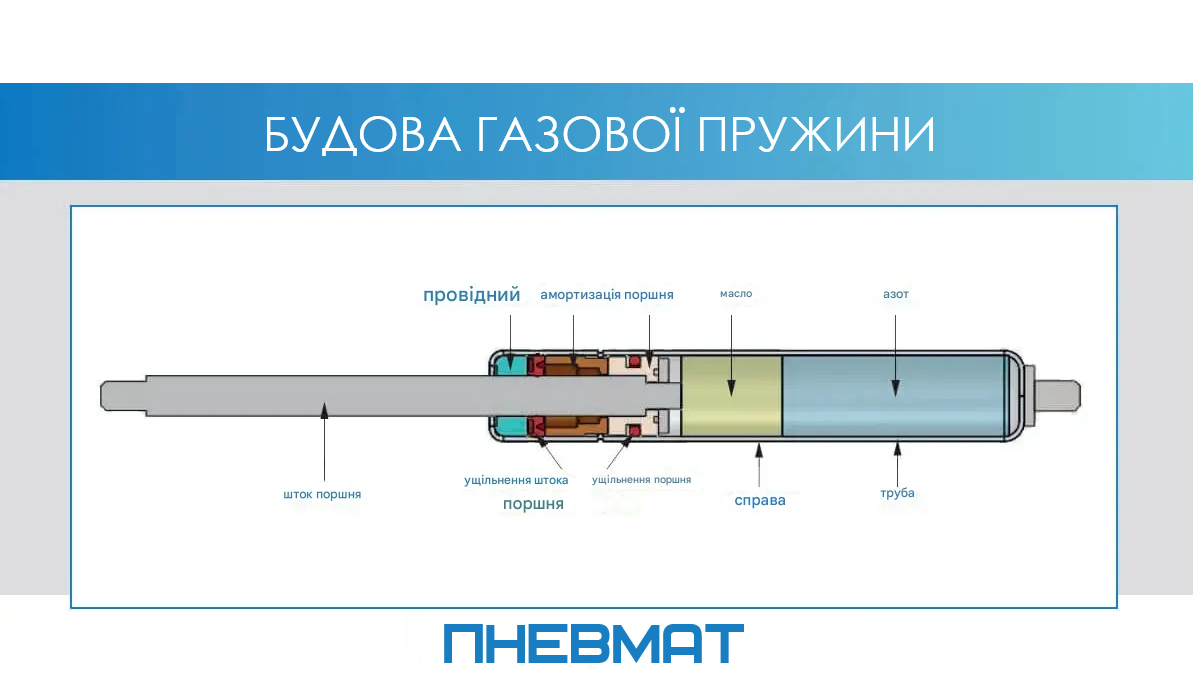

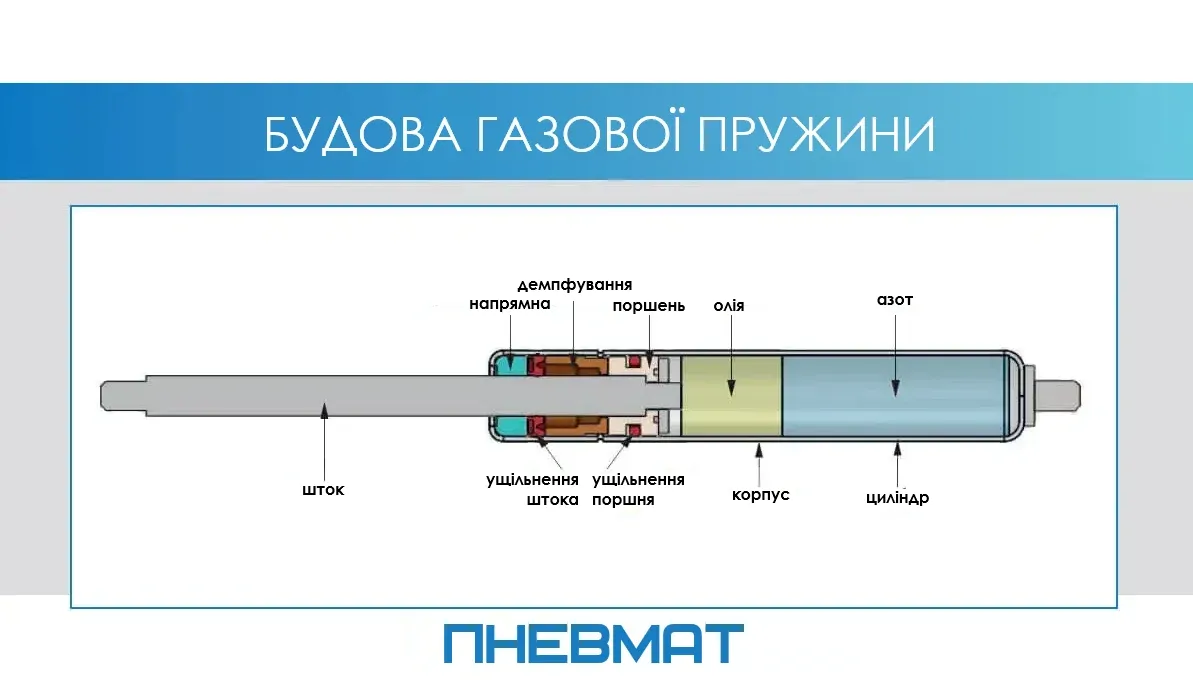

Схематичне зображення конструкції газової пружини у розрізі. Виділено основні компоненти: шток поршня, поршень, ущільнення штока та поршня, амортизація поршня, масло та камера з азотом. Праворуч показана труба корпусу та опора пружини. Стрілками позначено напрямки сил і розташування складових частин усередині корпусу.

Сила газової пружини

Принцип роботи газової пружини базується на потоці газу в циліндрі, який при стисканні створює тиск, що діє на поршень. Задана сила, з якою працює газова пружина, визначається на етапі її налаштування. Варто пам'ятати, що втрата сили має своє джерело в пошкодженні ущільнення.

Принцип роботи газової пружини

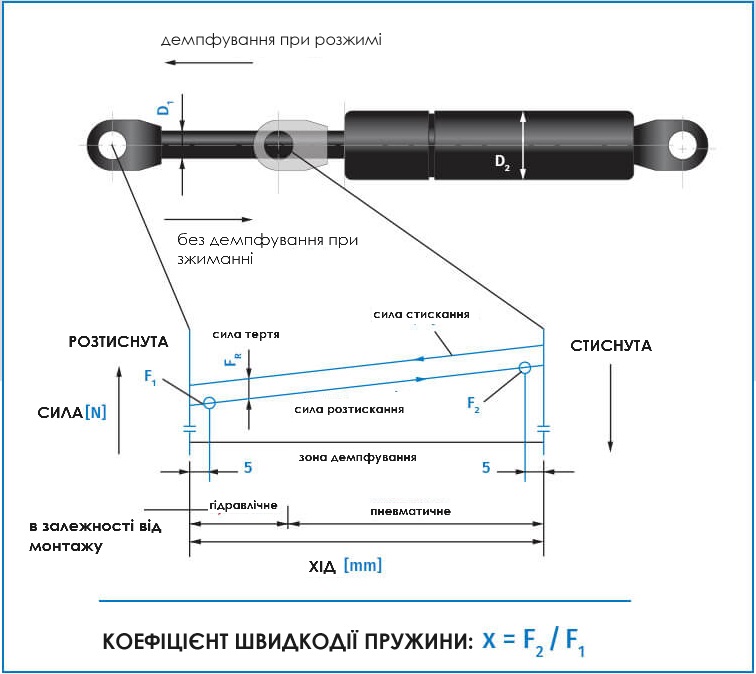

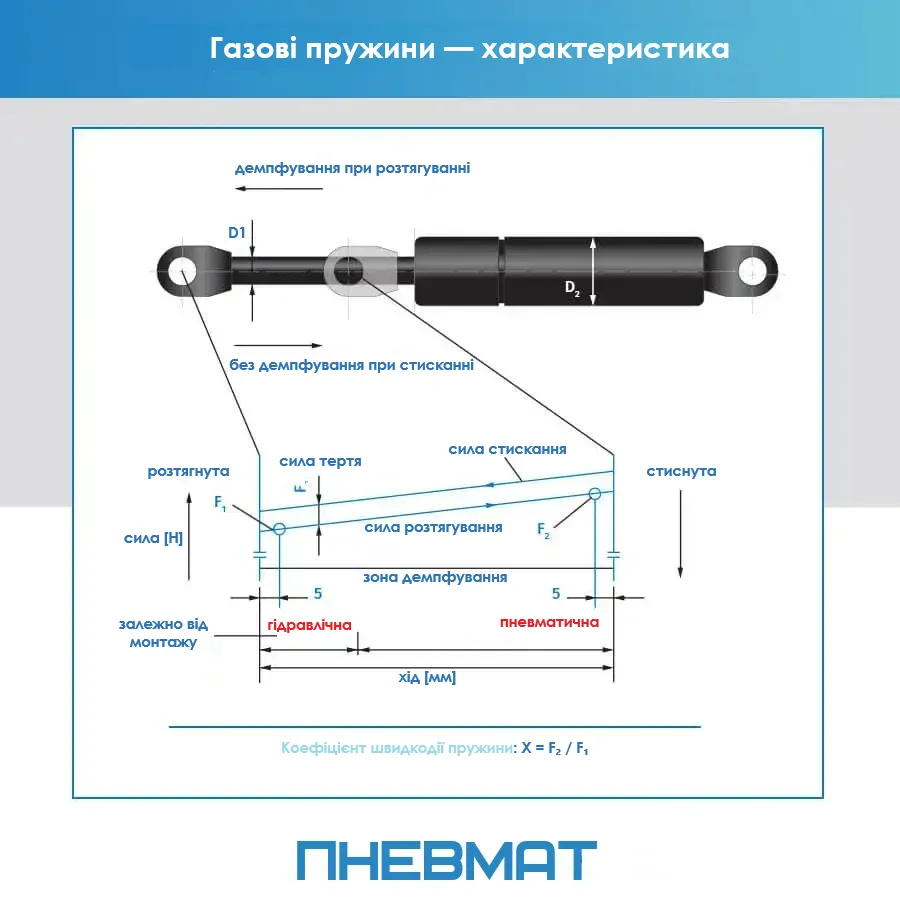

Наведене нижче технічне креслення показує принцип роботи газової пружини та найважливіші параметри, що визначають силу приводу. Значення символів ми розмістили під ілюстрацією.

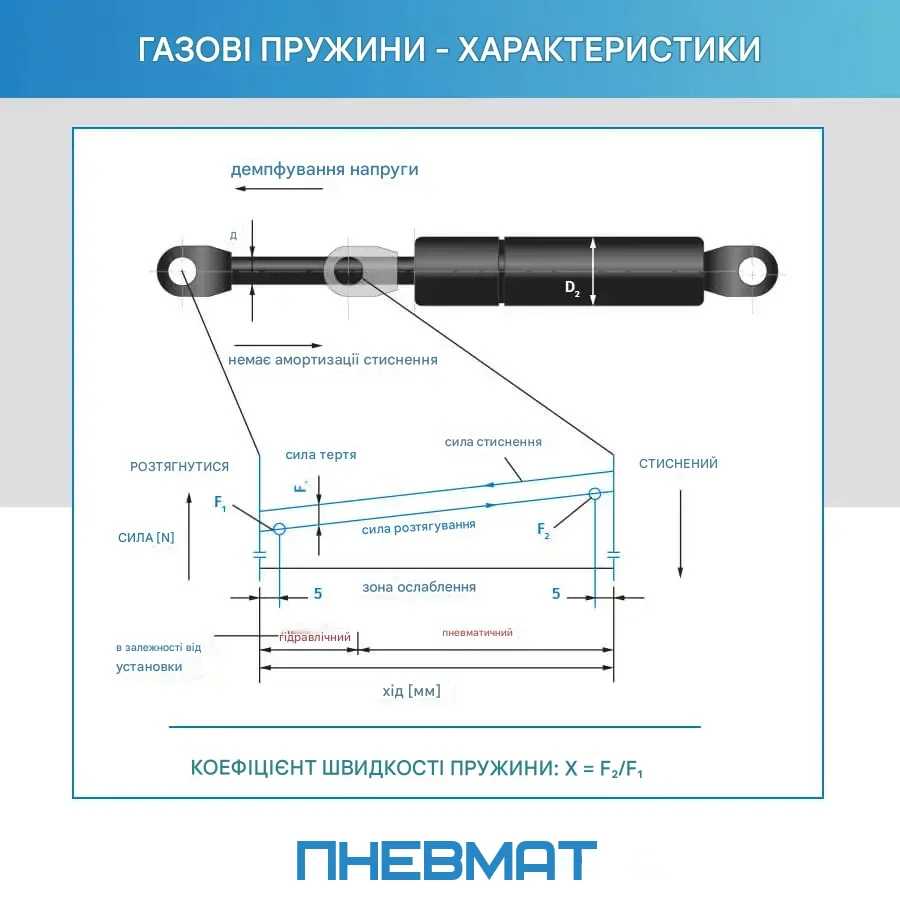

Схематичне зображення газової пружини з позначенням основних характеристик роботи: демпфування напруги, зона ослаблення, сила розтягування та стискання, коефіцієнт швидкості пружини, хід штока та діаметри компонентів. Графік показує зміну сили у залежності від ходу.

D1 - діаметр штока поршня

D2 - діаметр циліндра

Сила F1 [Н] - робоча сила газової пружини

FR макс. [Н]

D1 [мм]

D2 [мм]

Сила F1 [N] мін-макс

Хід [мм]

Х

FR макс. [Н]

6

15

30-400

150

1,3

50

8

19 років

50-750

250

1,35

60

10

22

50-1150

400

1,4

80

14

28

300-2100

500

1,5

80

Вибір сили газової пружини залежно від застосування - онлайн-форма

Форма вибору газової пружини для заявки містить поля для заповнення. Їх правильне заповнення допоможе зібрати необхідні параметри газової пружини для проектованих машин або пристроїв.

Як правильно заповнити форму?

  • Крок 1: Виберіть один із креслень застосування (1, 2, 3 або 4), щоб визначити, як працює пружина.
  • Крок 2: Введіть номер зі схеми в поле «номер заявки:»
  • Крок 3: Введіть всю необхідну інформацію в порожні поля. Ви знайдете умовні позначення під малюнками нижче та у PDF-файлі.
  • Крок 4: Після заповнення полів розмірів у формі вибору, заповніть контактну інформацію.

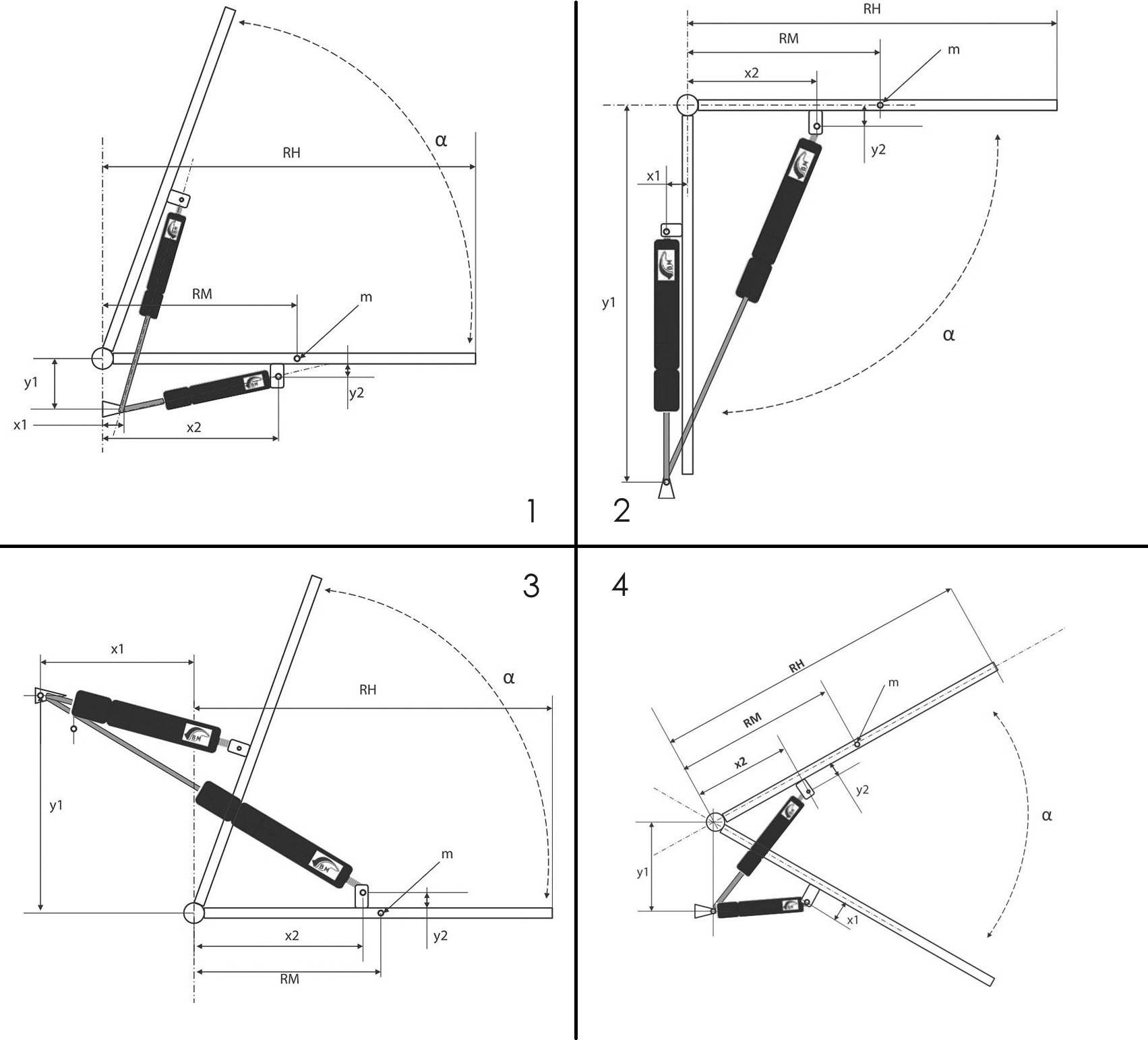

  • На схемах нижче представлено чотири різні варіанти встановлення та експлуатації газової пружини.
  • Крок 5: заповнену форму слід надіслати на таку адресу: info@pneumatyka.com.ua

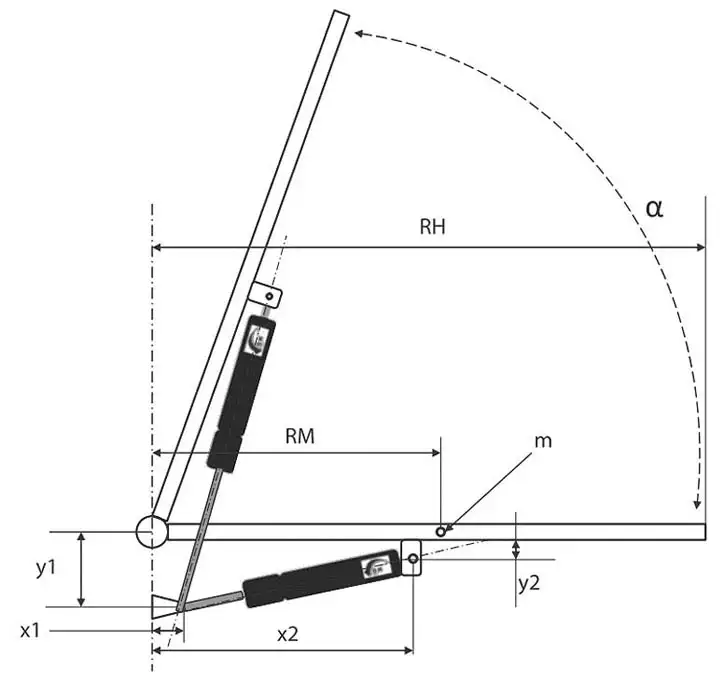

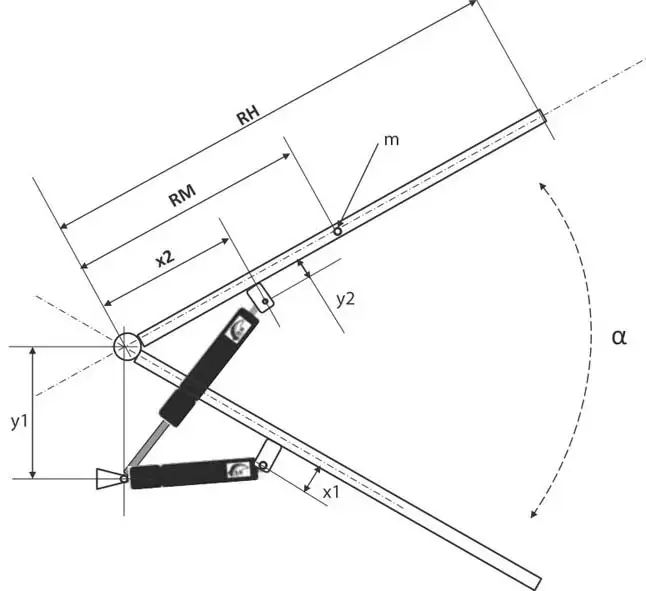

Схематичне зображення розрахунку сили газової пружини для відкривання кришки. Позначені основні параметри: довжина важеля RH, відстань монтажу RM, кути нахилу α та β, а також координати монтажних точок (x1, y1, x2, y2, m). На схемі показано положення газової пружини у відкритому стані кришки. Схема монтажу газового силовика для відкриття горизонтальної кришки або люка. Показано монтажні точки на корпусі та стулці, основні параметри конструкції: RH, RM, m, x1, x2, y1, y2, а також кут підйому α. Газовий силовий привід встановлений вертикально та з'єднаний із кришкою за допомогою шарнірних кріплень.

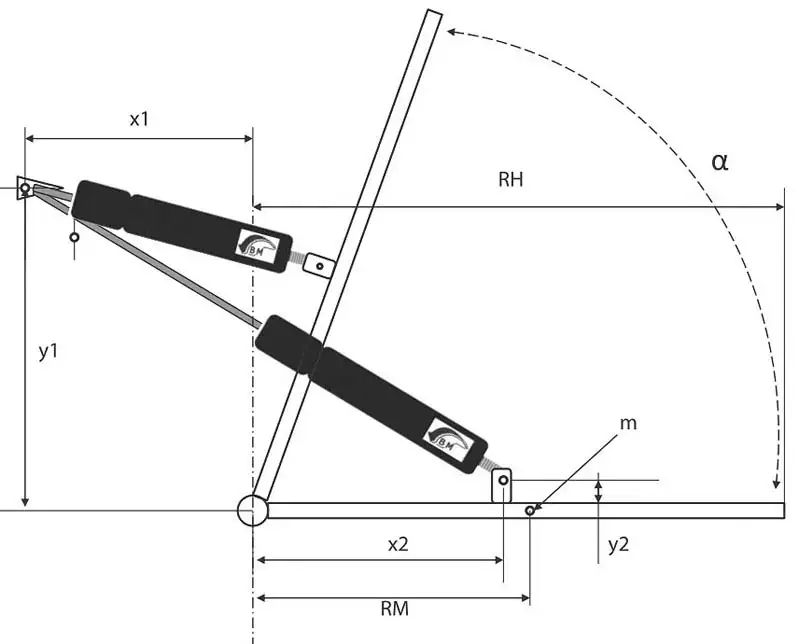

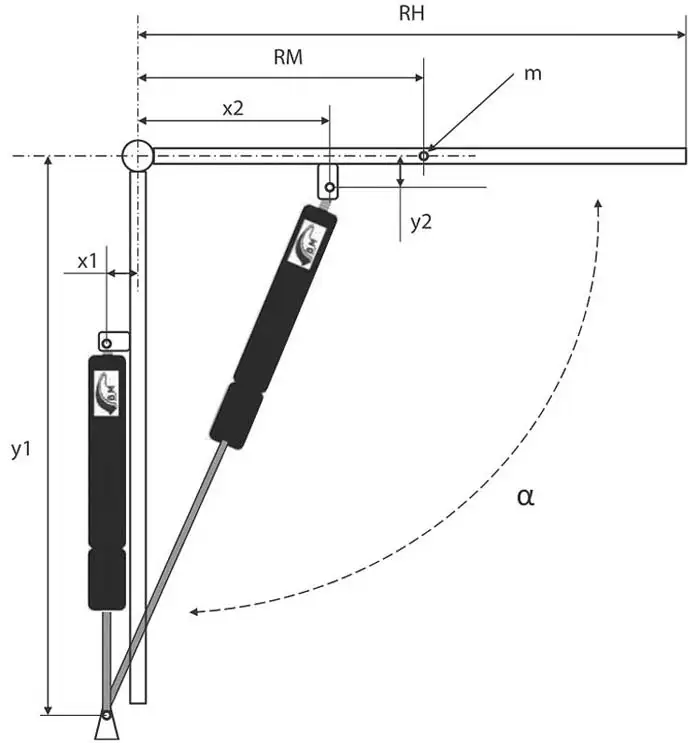

Схема монтажу двох газових телескопів для відкривання великої стулки або люка. Зображено монтажні точки, параметри RH, RM, m, x1, x2, y1, y2, а також кут підйому α. Газові пружини встановлені під кутом, забезпечуючи підтримку конструкції в піднятому положенні. Схема монтажу двох газових амортизаторів для відкривання люка або панелі під кутом. Зображено місця кріплення, параметри RH, RM, m, x1, x2, y1, y2 та кут підйому α. Амортизатори встановлені під різними кутами для забезпечення плавного підйому конструкції.

Які дані потрібні для заповнення форм?

  • RH - довжина клапана - з боку, де буде монтуватися пружина,
  • RM - центр ваги закрилка - у випадку плоских закрилків можна вважати центр RH, у ситуації, коли форма закрилка неправильна, Замовник повинен визначити центр ваги за двома осями (X та Y),
  • x1 - розташування точки кріплення пружини на рамі по осі X (горизонтально), відстань, виміряна від центру осі обертання (шарніра),
  • x2 - розташування точки кріплення пружини на заслінці по осі X (горизонтально), відстань, виміряна від центру осі обертання (шарніра),
  • y1 - розташування точки кріплення пружини на рамі по осі Y (вертикалі), відстань виміряна від центру осі обертання (шарніра),
  • y2 - розташування точки кріплення пружини на заслінці вздовж осі Y (вертикальна), відстань виміряна від центру осі обертання (шарніра),
  • кут α - кут відкриття, у більшості застосувань максимум 90 градусів, при цьому або більшому значенні в деяких застосуваннях потрібно використовувати механічний замок.

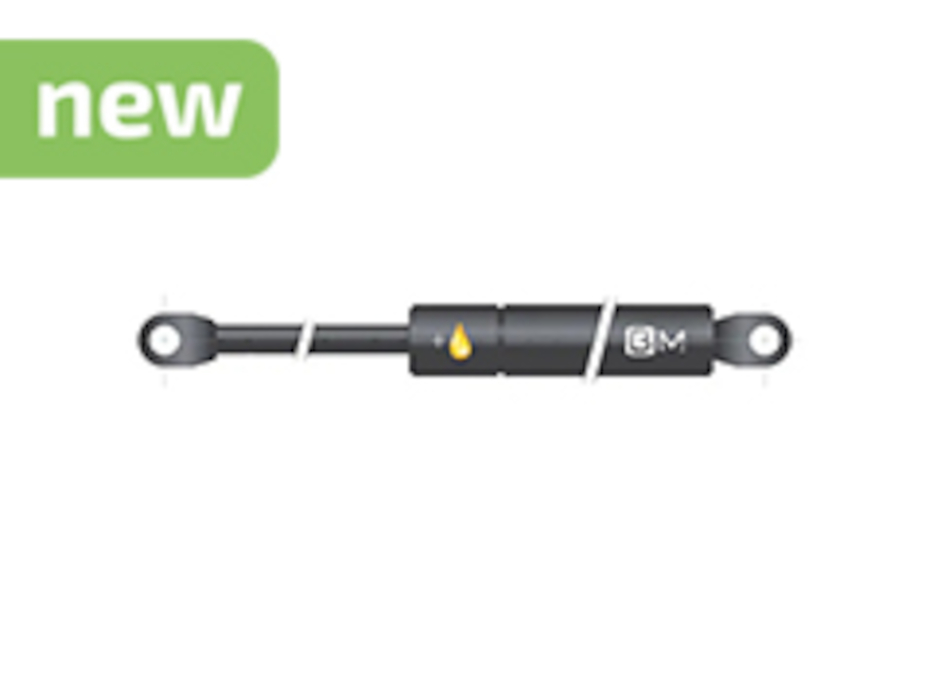

Переваги гідравлічно демпфованих газових пружин

Циліндр газового приводу заповнений не лише стисненим азотом, а й маслом. Масло зменшує швидкість штока поршня в кінцевому положенні. Ця ключова особливість забезпечує довговічність газової пружини. Які інші характерні особливості?

Переваги газових пружин:

  • можливість їх монтажу в різних положеннях.
  • проста конструкція
  • конкурентна ціна з дуже гарною якістю - можливість демпфування при розтягуванні (гідравлічна амортизація)

Робоча температура газового приводу

від -30˚C до +80˚C (номінальна сила газової пружини вказана за температури 20˚C).

Збірка виконавчого механізму

Найкраще встановлювати пружину штоком поршня вниз, це дозволяє амортизувати рух у крайньому положенні та м’яке гальмування в кінці ходу. Під час складання переконайтеся, що газова пружина знаходиться в нейтральному положенні (штовхальна пружина максимально розтягнута). Шток поршня газової пружини не можна фарбувати та не слід змащувати.

Яка довговічність газової пружини?

Термін служби газової пружини оцінюється приблизно в 30 000 циклів за умови максимальної частоти 5 циклів на хвилину та усунення будь-яких бічних сил.

Умови експлуатації, тобто рівень запиленості, бруду, робоча температура, частота використання тощо, суттєво впливають на ефективність газової пружини.

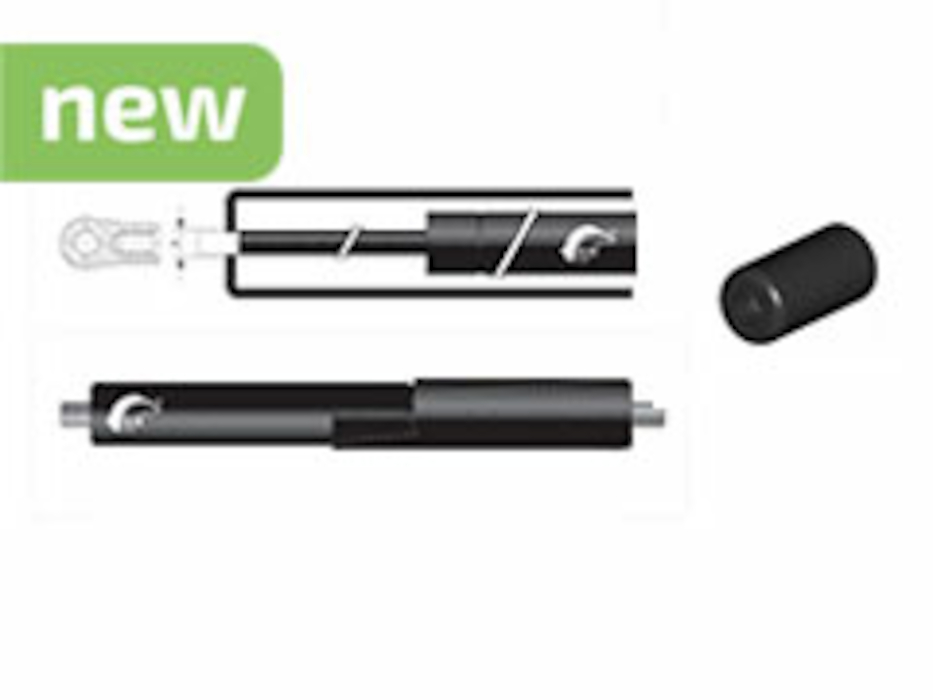

Склоочисники для штока поршня газової пружини

Новий склоочисник ST RAC запобігає потраплянню сторонніх речовин у газові пружини. Цей практичний механізм, що складається з кільця склоочисника з нітрилового алюмінію / NBR 90sh та гнучкого ковпачка з ПВХ, ефективно відштовхує бруд, що осідає на штоку, і таким чином зберігає компоненти всередині газової пружини BM. Система несумісна із фіксуючими та захисними трубками. Потрібна газова пружина з різьбовими кінцями.
