Визначення перепускних клапанів

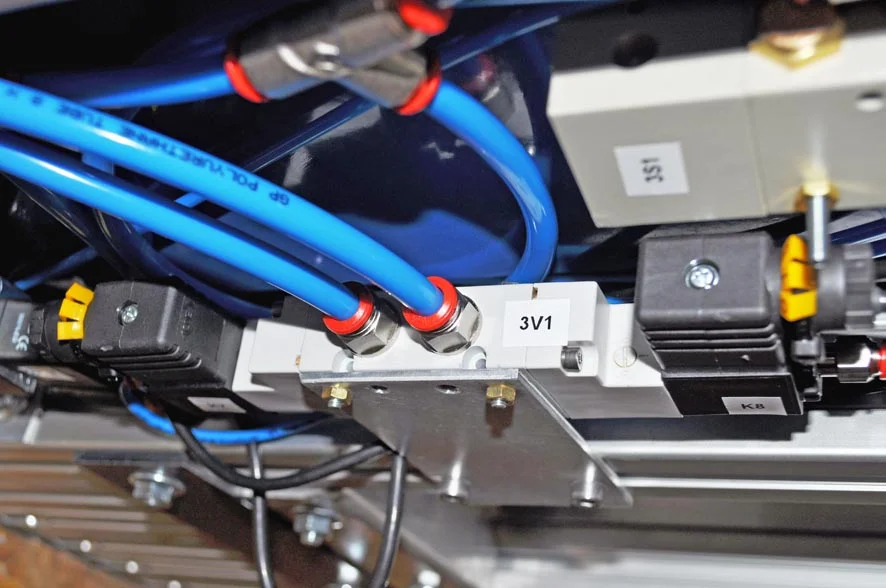

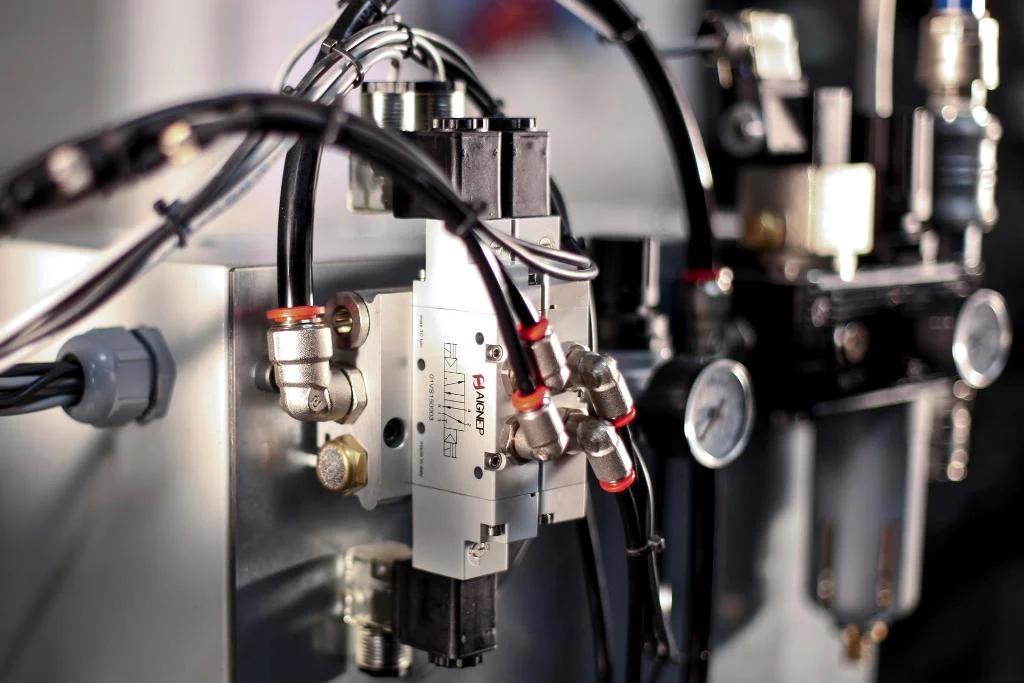

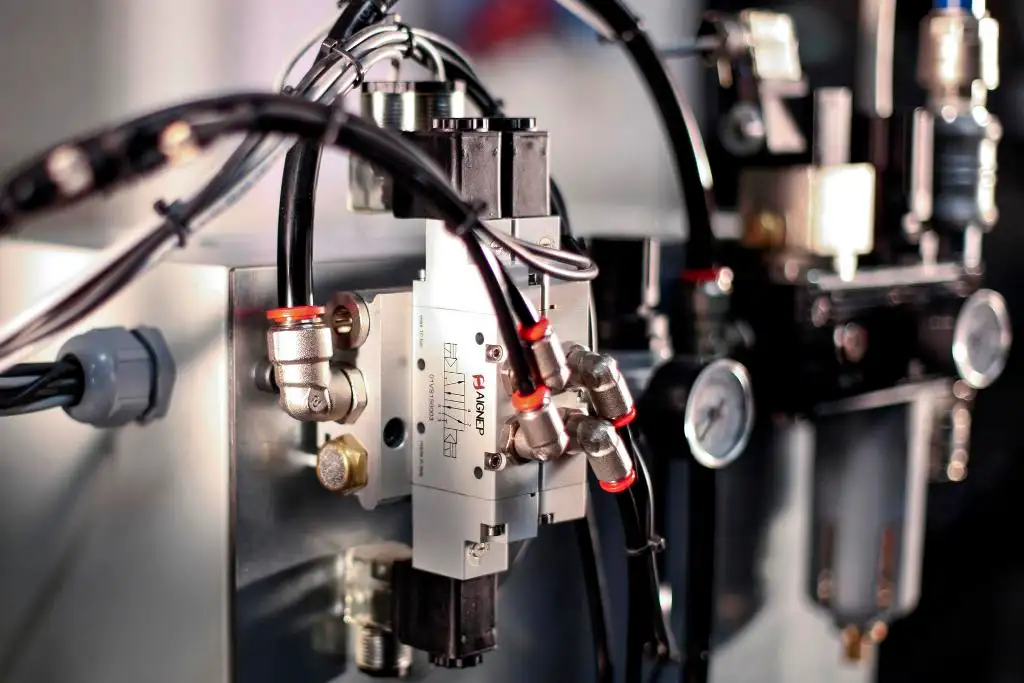

Пневматичні розподільники - це спеціальні пристрої керування, що використовуються в пневматичних системах для спрямування, блокування або зміни потоку стисненого повітря для керування різними компонентами системи, наприклад, виконавчими механізмами.

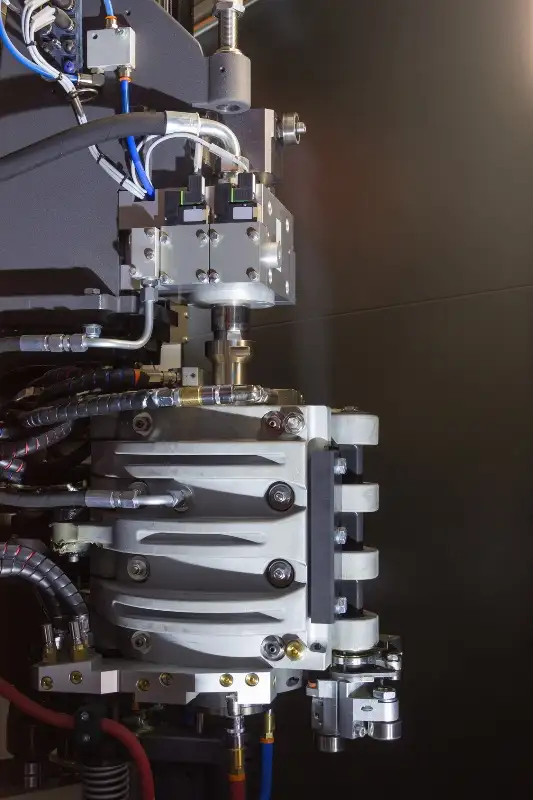

Їх основна функція полягає в управлінні потоком стисненого повітря в системах управління і приводу (наприклад, лінійних або чвертьоборотних приводах). Вони можуть дозволяти, обмежувати або зупиняти потік в певному напрямку, одночасно дозволяючи потік в іншому напрямку або напрямках. У пневматичних системах перепускні клапани використовуються для виконання різноманітних функцій, зокрема для запуску, зупинки, прискорення, уповільнення, зміни напрямку руху або послідовності дій.

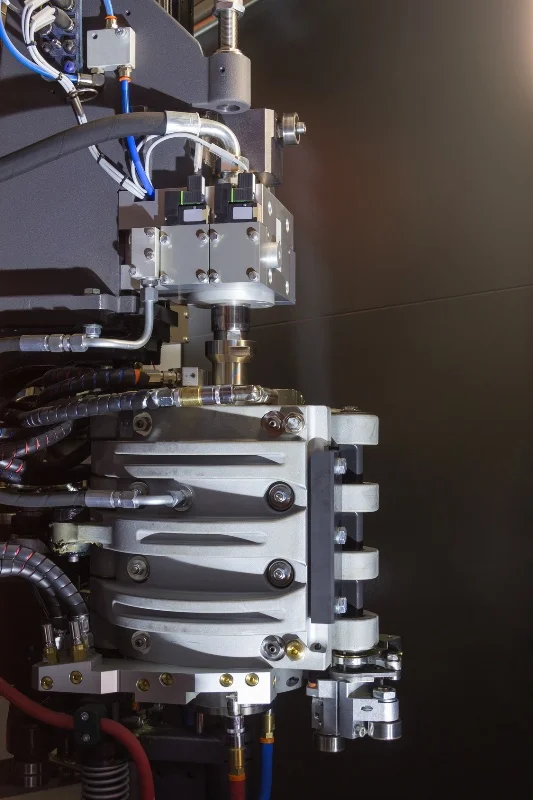

Пневматичні розподільники можуть мати механічний, електричний або пневматичний привід залежно від конкретного застосування. Їх конструкція та функції мають вирішальне значення для ефективної та безпечної роботи всієї пневматичної системи.

Шукаєте універсальний клапан для типових завдань? Зверніть увагу на пневмоклапан Flowmatik — це оптимальний вибір для точного керування з електричним приводом. Для рішень, де важлива швидка реакція та автоматизація, підійде клапан електромагнітний.

Перепускні клапани – параметри

Основні параметри, які характеризують колекторні клапани:

  • приєднувальний розмір (зазвичай 1/8", 1/4", 1/2")
  • кількість напрямків (зазвичай 5-ти і 3-ходовий)
  • витрата повітря [л/хв]
  • кількість позицій (2- або 3-позиційний)
  • тип управління (електричний, пневматичний, механічний або змішаний)

Типи перепускних клапанів

Перепускні клапани можна розділити за типом управління. Розрізняють такі види:

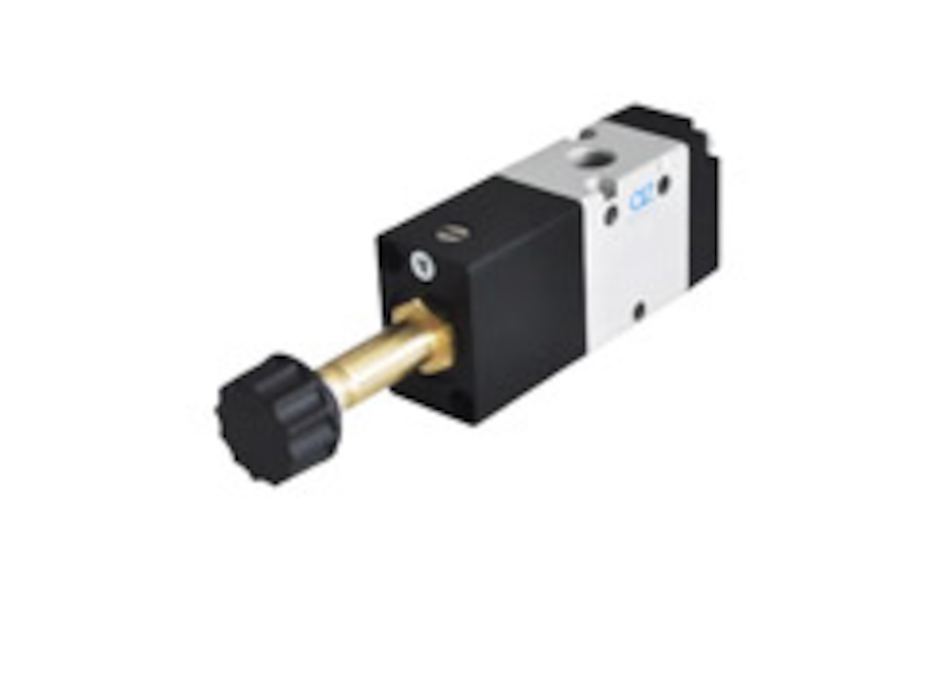

Пневматичний клапан із прямокутним металевим корпусом чорного та сірого кольору, оснащений латунним штоком із чорним пластиковим регулятором для ручного керування. На корпусі видно різьбові отвори для підключення пневматичних магістралей. Пневматичний клапан із прямокутним корпусом, комбінованим із чорних і сірих елементів. На передній частині розташовані три різьбові отвори для підключення пневматичних ліній. На корпусі нанесена схема функціонування клапана. Пневматичний клапан із прямокутним корпусом чорного та сірого кольору, оснащений металевим важелем із чорною ручкою для механічного керування. На корпусі розташовані різьбові отвори для підключення пневматичних каналів.

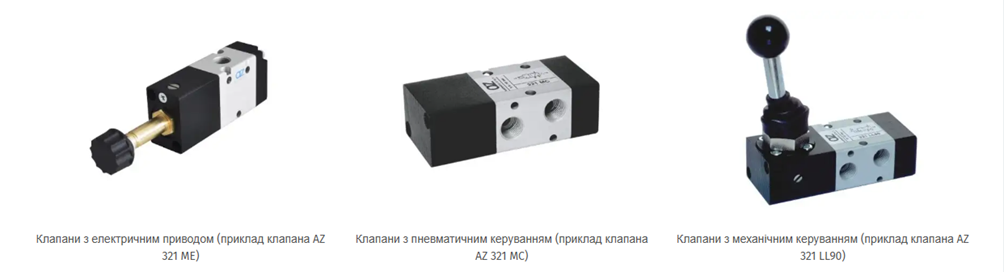

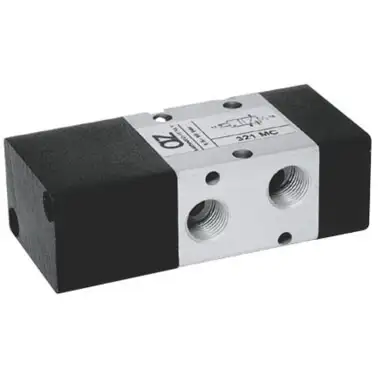

Клапани з електроприводом (на прикладі клапана AZ 321 ME) Клапани з пневматичним приводом (на прикладі AZ 321 MC) Клапани з механічним приводом (на прикладі клапана AZ 321 LL90)

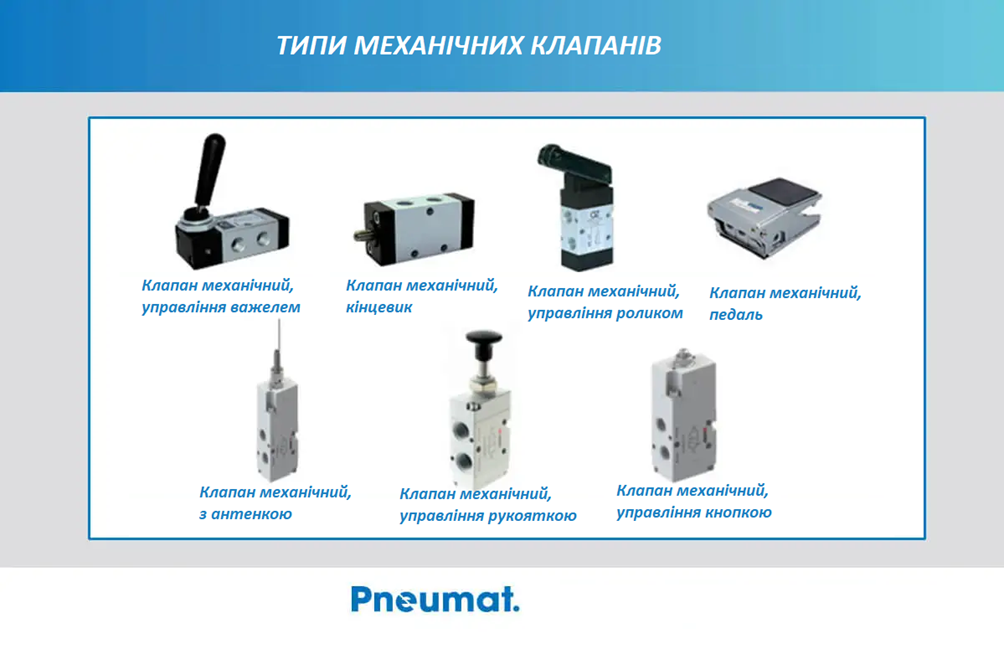

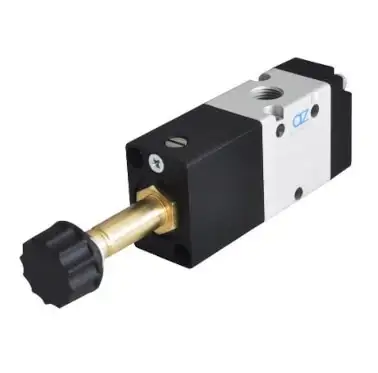

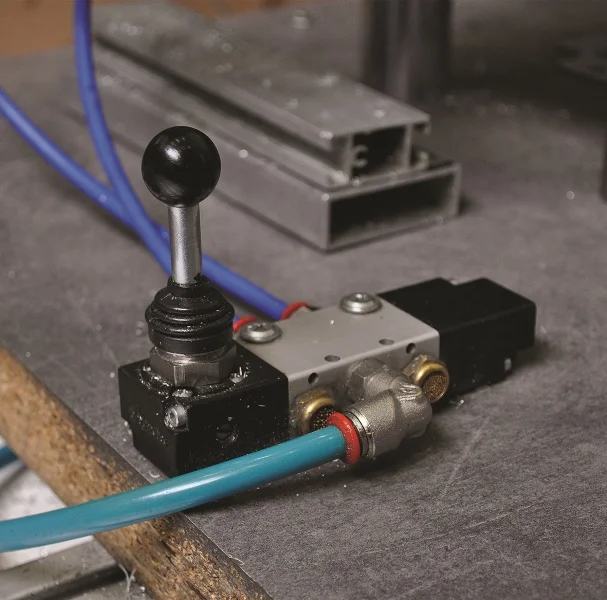

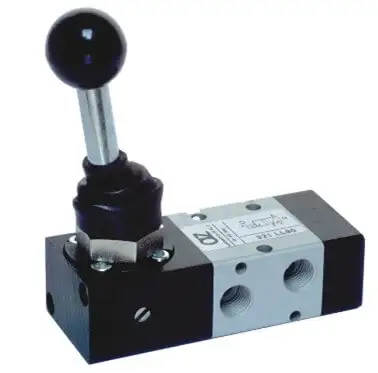

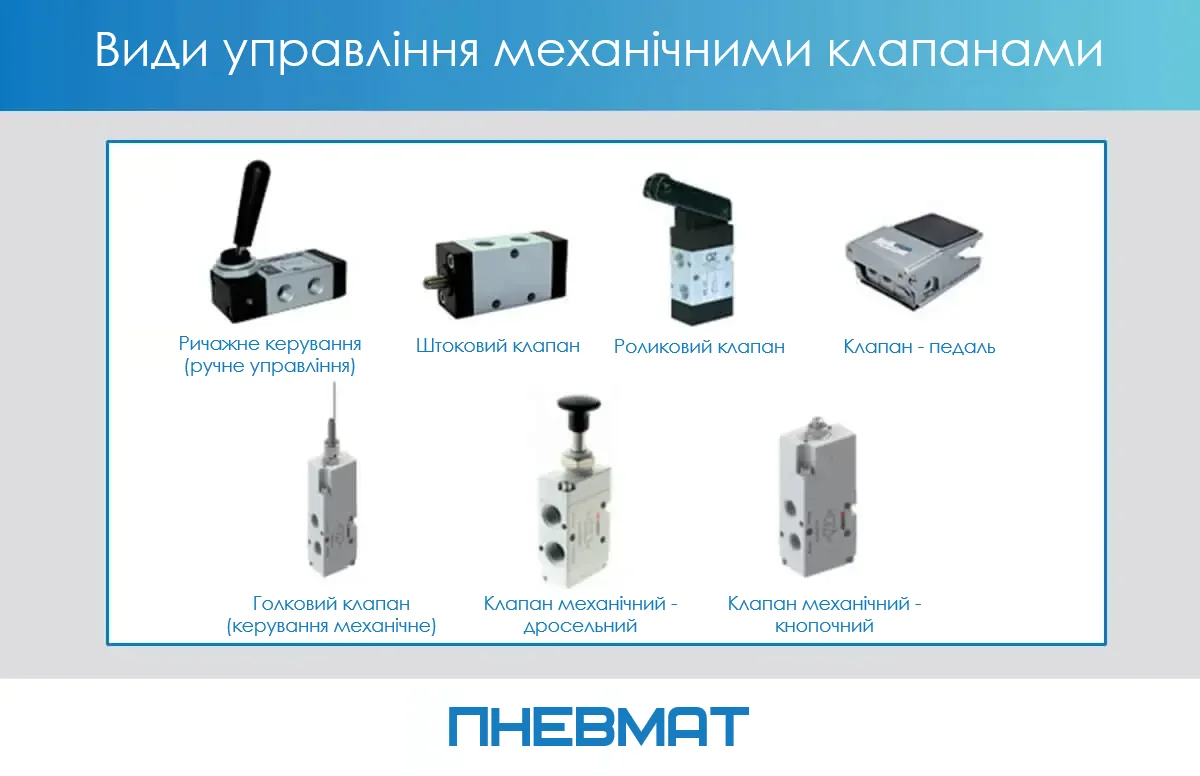

Зображення різних типів пневматичних клапанів із механічним керуванням:  Клапани з важільним керуванням (ручне керування).  Штокові клапани.  Клапани з роликовим приводом.  Клапани з ножним керуванням.  Клапани з антенним приводом.  Клапани з тяговим приводом.  Клапани з кнопковим керуванням.       Ви сказали:   Програма ChatGPT сказала: Nazva: Funktsiyi klapaniv na prykladi 5/3  Alt-tekst: Порівняльна таблиця функцій клапанів 5/3 з різними типами повернення в центральному положенні:  CC (centralno zakrytyy),  CO (centralno vidkrytyy),  CP (z pidkluchennym potokom). Показані варіанти керування: електричне, пневматичне, ручне бі- та моностабільне (важелем). Для кожного варіанту наведено відповідну пневматичну схему з портами 1, 2, 3, 4, 5, 12, 14.       Ви сказали:   Програма ChatGPT сказала: Nazva: Funktsiyi klapaniv na prykladi 5/2  Alt-tekst: Порівняльна таблиця функцій клапанів 5/2 із поділом на моностабільні та бі-стабільні варіанти. Показані варіанти керування:  електричне,  пневматичне,  ручне (важелем або тягой),  механічне (роликом або штоком). Для кожного варіанту наведено відповідну пневматичну схему з позначенням портів 1, 2, 3, 4, 5, 12, 14.       Ви сказали:   Програма ChatGPT сказала: Nazva: Rozpodilʹchi klapany v pnevmatychniy systemi  Alt-tekst: Промисловий пневматичний клапан Aignep, змонтований на металевій панелі, з підключеними пневматичними трубками та електричними дротами. Видно фітинги для підключення повітряних ліній і манометри на фоні, що контролюють тиск у системі.       Ви сказали:   Програма ChatGPT сказала: Nazva: Pnevmatychnyi klapan v mashyni  Alt-tekst: Пневматичний клапан, встановлений у корпусі машини, підключений через сині поліуретанові трубки. Видно маркування «3V1» та електричні роз'єми з жовтими фіксаторами для керування клапаном. Монтаж виконаний на металевій основі із застосуванням кріпильних елементів.       Ви сказали:   Програма ChatGPT сказала: Nazva: Elektrokrapany u kharchoviy promyslovosti  Alt-tekst: Група електромагнітних пневматичних клапанів, змонтованих на металевій панелі, з підключеними синіми пневматичними трубками та білими електричними проводами. Система використовується для автоматизованого керування повітряними потоками у промислових установках, зокрема в харчовій промисловості.       Ви сказали:   Програма ChatGPT сказала: Nazva: Elektropnevmatyka v shchytoviy shkafi  Alt-tekst: Управляючий щит із встановленими пневматичними клапанами, манометрами та фільтром-регулятором тиску. Сині пневматичні трубки підключені до клапанів і виходять через бокові отвори. Видно чотири електромагнітних клапани з прозорими кришками та провідниками керування. Система забезпечує розподіл і контроль стисненого повітря.       Ви сказали:   Програма ChatGPT сказала: Nazva: Elektrozawory v mashyni dlya vydmukhuvannya butylok  Alt-tekst: Промислова машина для видування пластикових пляшок із встановленими пневматичними клапанами та пневмоциліндрами. На верхній частині видно електромагнітні клапани з підключеними кабелями та пневматичними трубками. Основний блок машини складається з міцного металевого корпусу з підключенням пневматичних ліній і сенсорних елементів.       Ви сказали:   Програма ChatGPT сказала: Nazva: Pnevmatychnyi klapan z ruchomym keruvannyam  Alt-tekst: Пневматичний клапан із ручним керуванням за допомогою важеля з чорною кулеподібною ручкою. До клапана підключені сині пневматичні трубки через фітинги. Пристрій встановлений на робочому столі або виробничому обладнанні.

Пневматичні логічні клапани - це ще один тип клапанів. Вони виконують функцію, аналогічну до логічних вентилів у цифровій електроніці. Найпоширеніші логічні вентилі - це вентилі АБО та І.

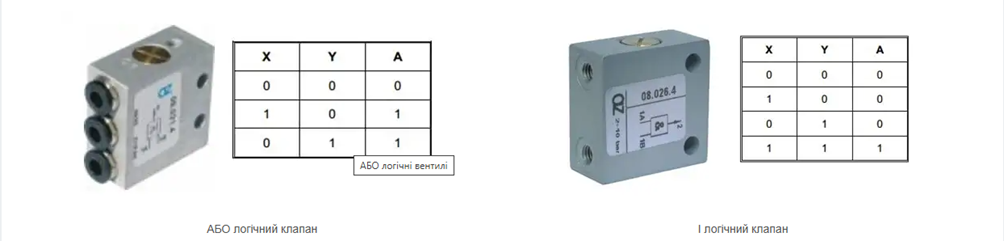

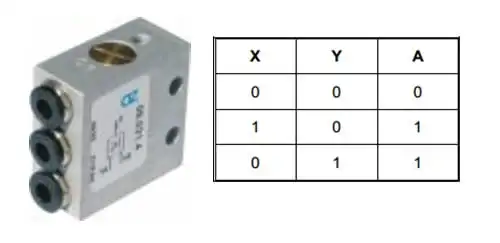

Пневматичний логічний клапан типу OR у металевому корпусі з трьома підключеннями для пневматичних трубок. Поруч наведена таблиця істинності для операції OR, де результуючий вихід A дорівнює 1, якщо активний хоча б один із входів X або Y. Пневматичний логічний клапан типу AND у компактному металевому корпусі з чотирма різьбовими отворами для підключення. Поруч показана таблиця істинності для операції AND: вихід A активується (1), тільки якщо обидва входи X і Y одночасно активні (1).

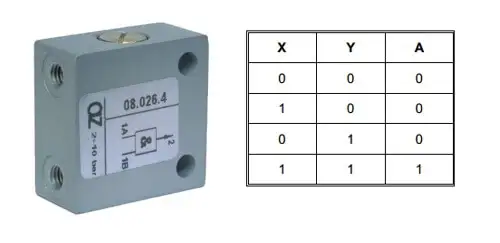

Логічний клапан АБО Логічний клапан і

Різниця між логічними вентилями АБО та І полягає в тому, що у випадку вентиля І для отримання сигналу А на виході потрібно подати два вхідних керуючих сигнали - X та Y. У випадку з вентилем АБО потрібен лише один вхідний сигнал. Клапан І використовується в дворучних клапанах, які керуються за допомогою пневматичного преса.

Спосіб опису клапанів

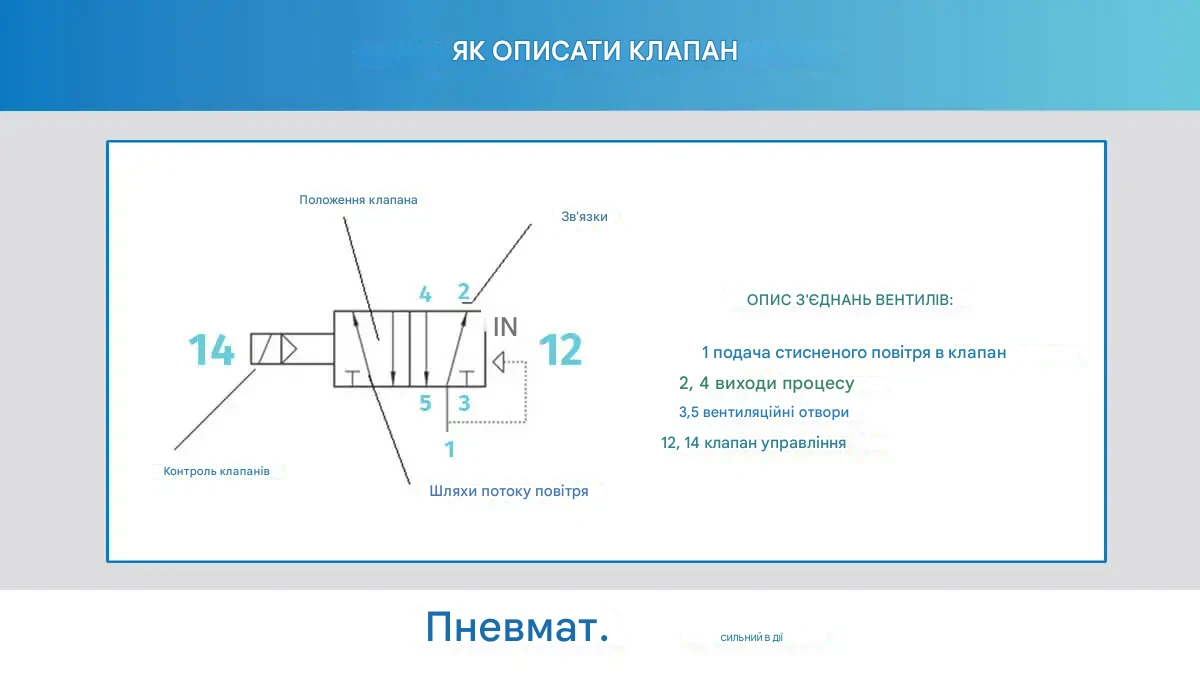

На наведеній нижче схемі показано, як описуються клапани на прикладі клапана з електроприводом 5/2.

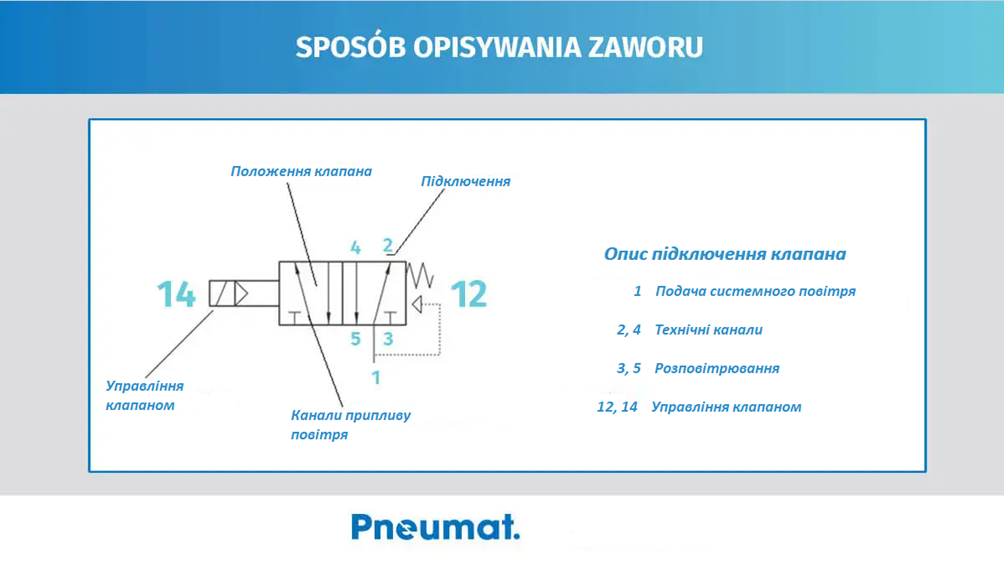

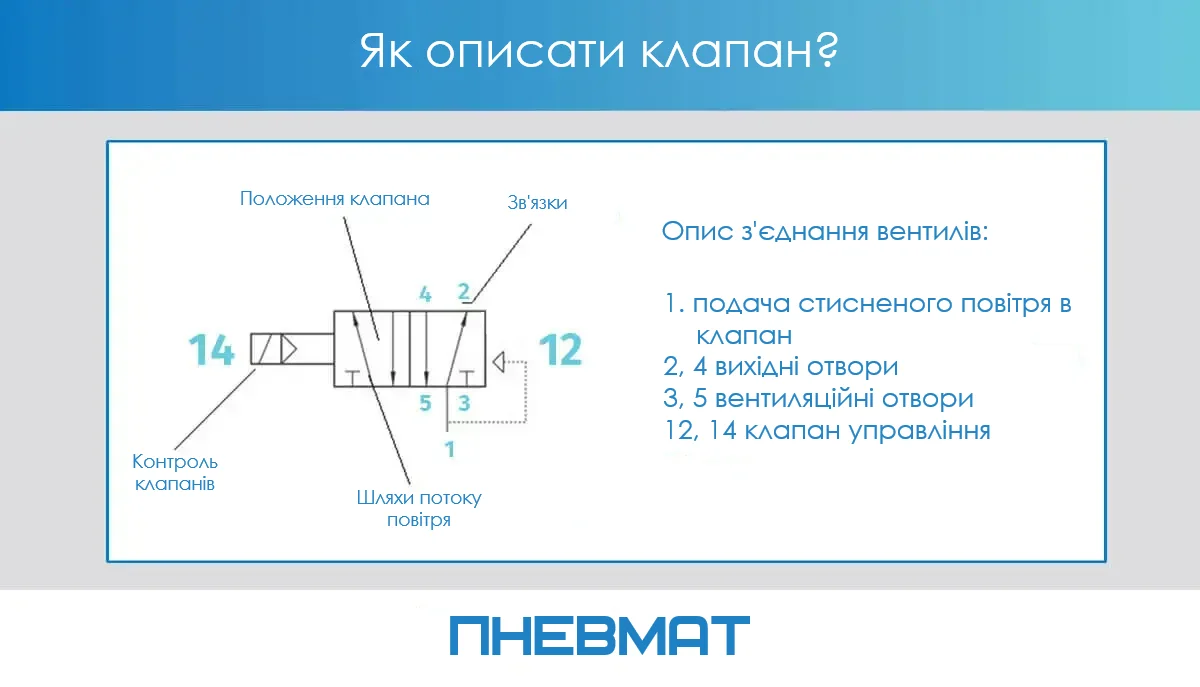

Схема пневматичного клапана з поясненням позначень портів: 1 — підключення стисненого повітря, 2, 4 — вихідні канали (процесні виходи), 3, 5 — відведення повітря (вентиляція), 12, 14 — керуючі порти клапана. На схемі показані потоки повітря та положення клапана.

Функції найпопулярніших клапанів:

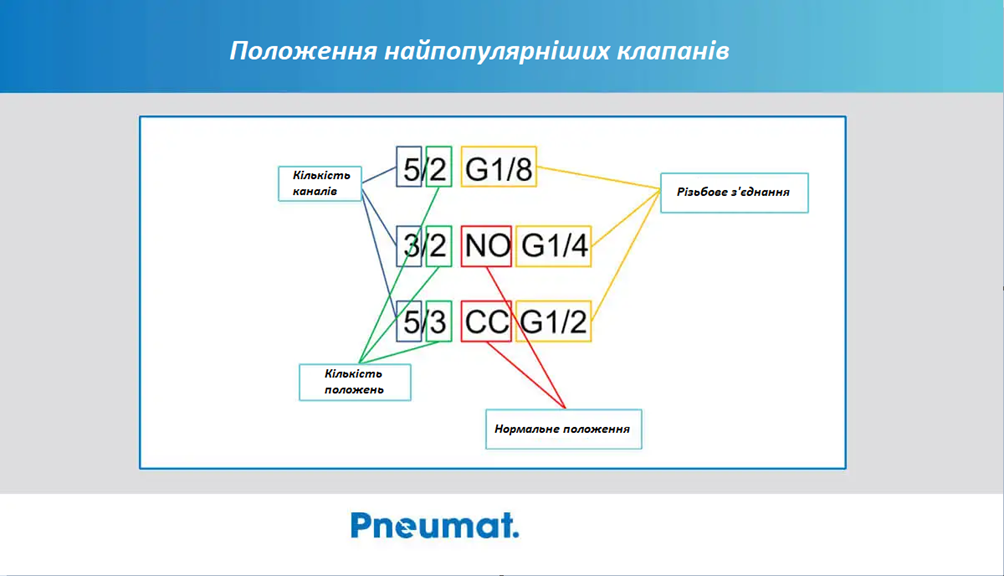

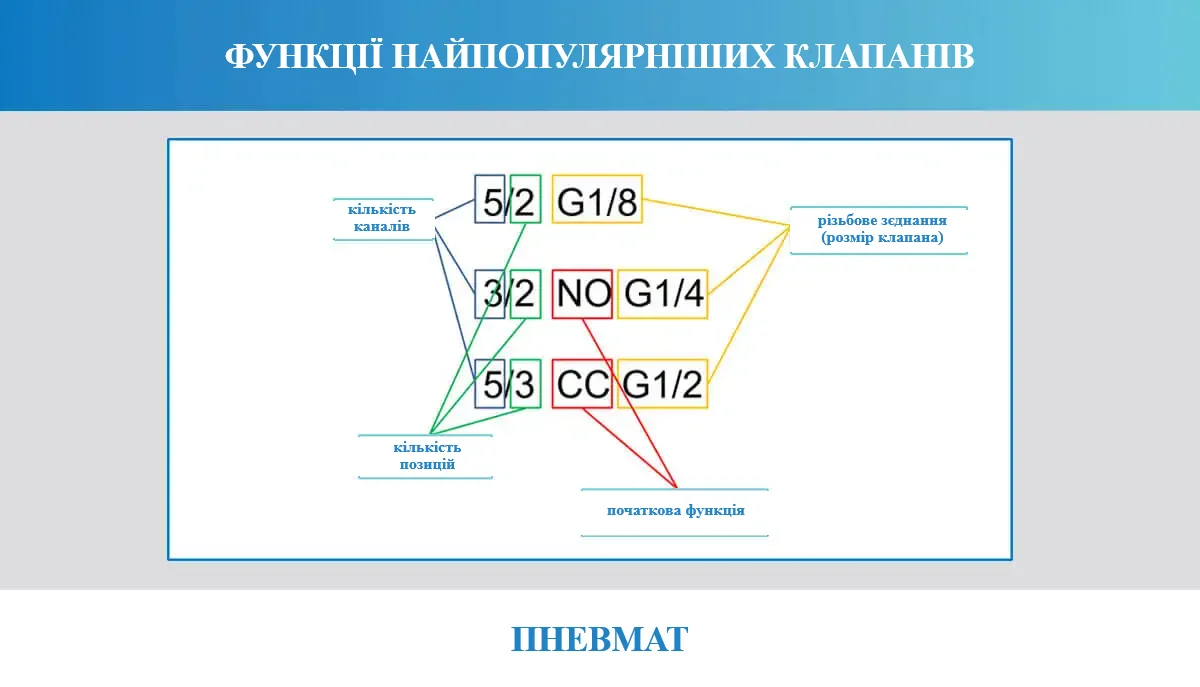

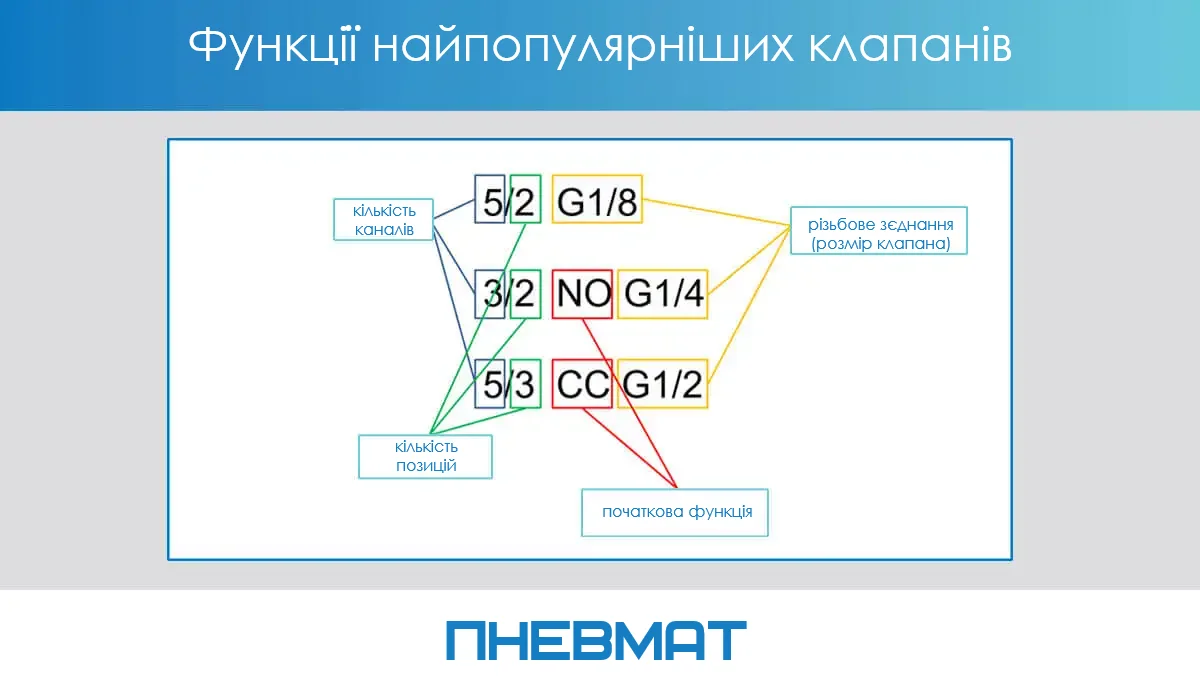

Схематичне пояснення позначень пневматичних клапанів: ліворуч вказана кількість каналів (5/2, 3/2, 5/3), нижче — кількість положень клапана, у центрі позначені початкові функції (NO — нормально відкритий, CC — центрально закритий), праворуч — розміри різьбових приєднань (G1/8, G1/4, G1/2). Схема показує, як ці параметри утворюють повну характеристику клапана.        Запитати в ChatGPT

Функції клапана на прикладі клапанів 5/2 і 5/3:

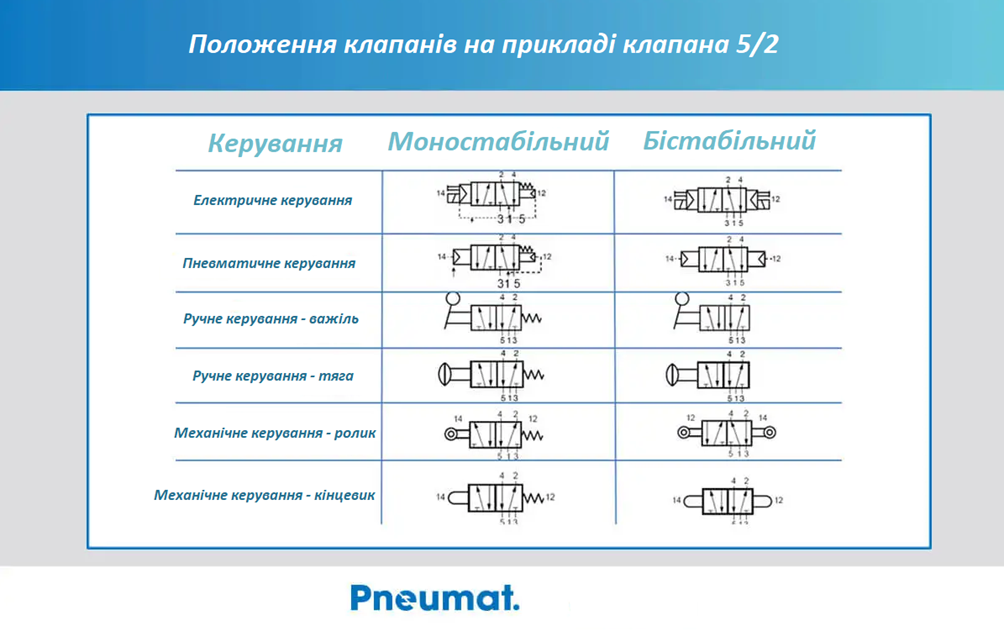

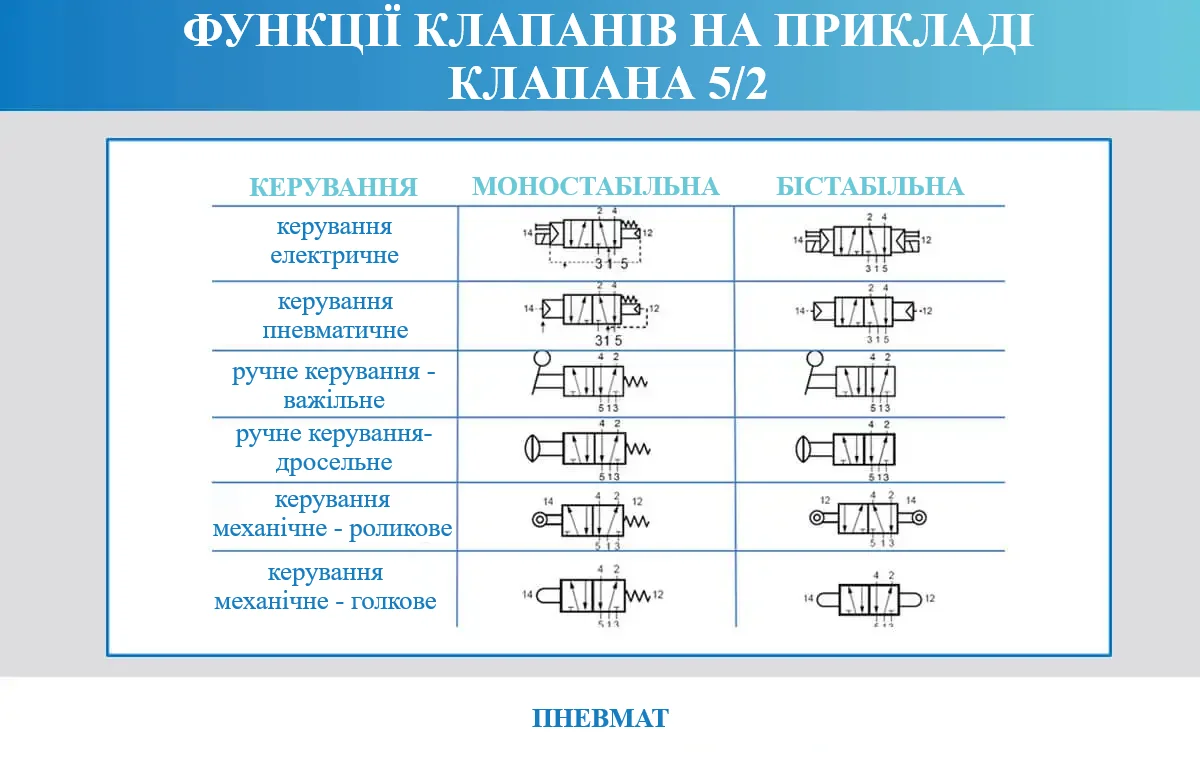

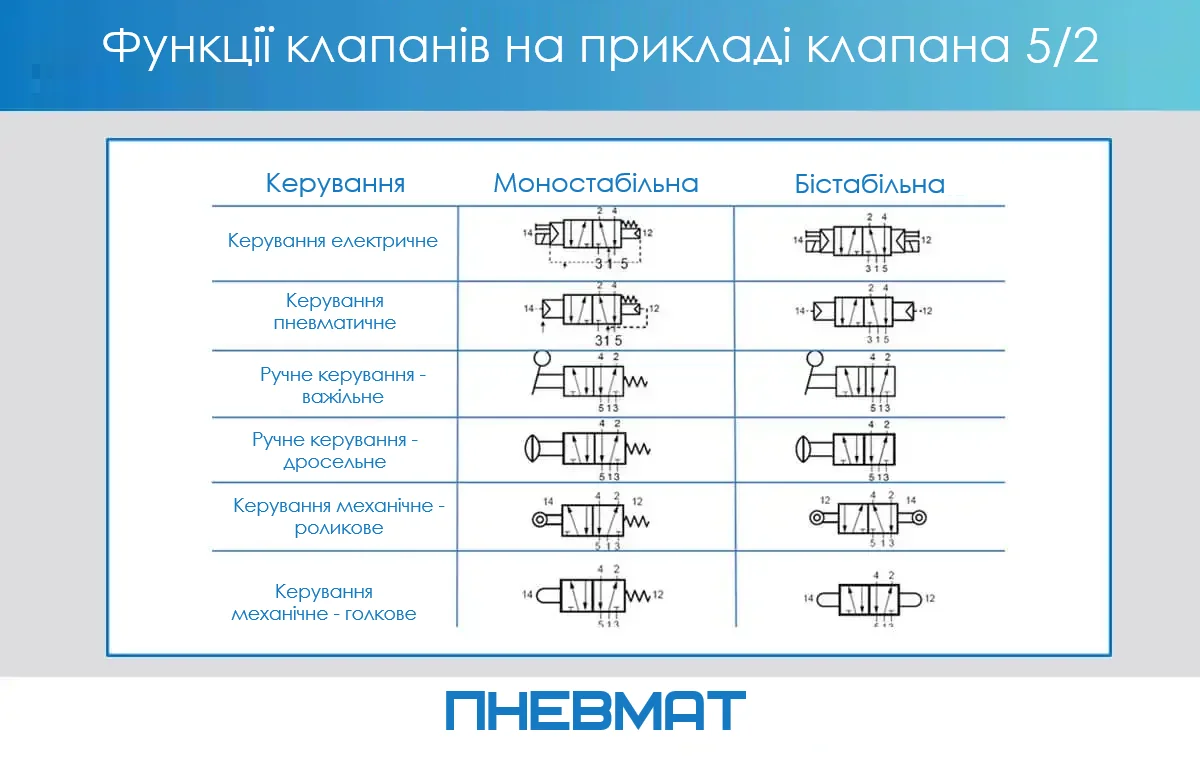

Порівняльна таблиця функцій клапанів 5/2 із поділом на моностабільні та бі-стабільні варіанти. Показані варіанти керування:  електричне,  пневматичне,  ручне (важелем або тягой),  механічне (роликом або штоком). Для кожного варіанту наведено відповідну пневматичну схему з позначенням портів 1, 2, 3, 4, 5, 12, 14.

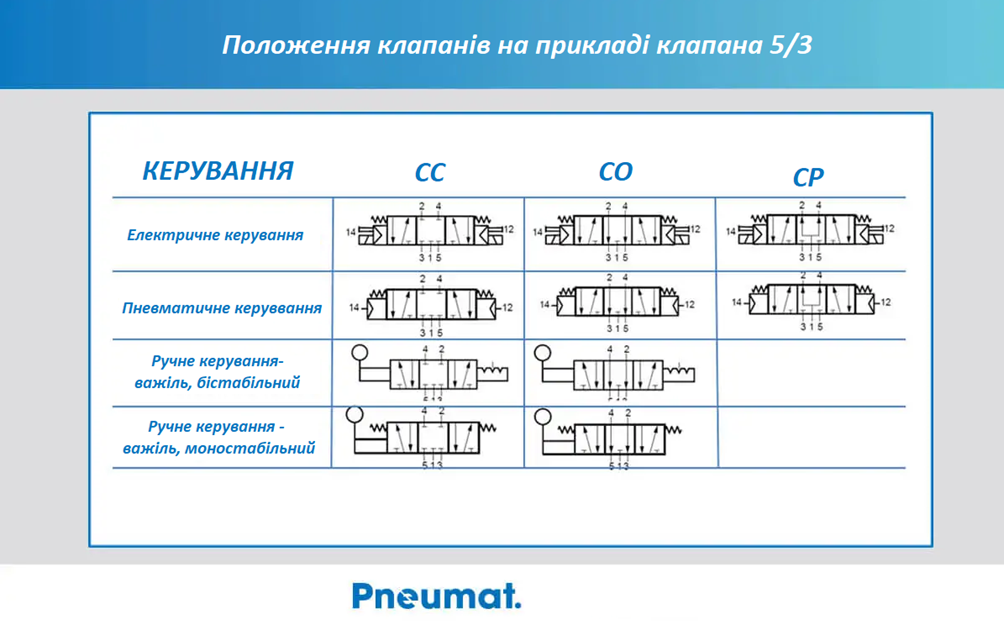

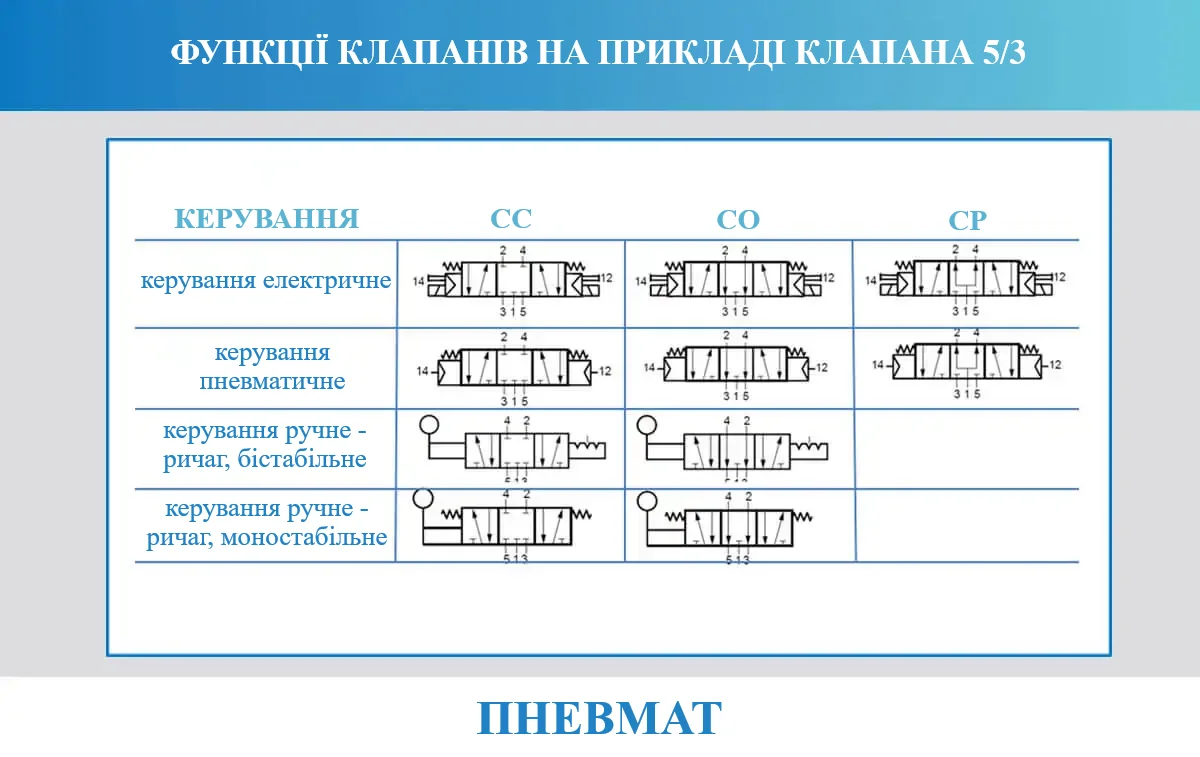

Порівняльна таблиця функцій клапанів 5/3 з різними типами повернення в центральному положенні:  CC (centralno zakrytyy),  CO (centralno vidkrytyy),  CP (z pidkluchennym potokom). Показані варіанти керування: електричне, пневматичне, ручне бі- та моностабільне (важелем). Для кожного варіанту наведено відповідну пневматичну схему з портами 1, 2, 3, 4, 5, 12, 14.        Запитати в ChatGPT Ви сказали:   Програма ChatGPT сказала: Nazva: Funktsiyi klapaniv na prykladi 5/2  Alt-tekst: Порівняльна таблиця функцій клапанів 5/2 із поділом на моностабільні та бі-стабільні варіанти. Показані варіанти керування:  електричне,  пневматичне,  ручне (важелем або тягой),  механічне (роликом або штоком). Для кожного варіанту наведено відповідну пневматичну схему з позначенням портів 1, 2, 3, 4, 5, 12, 14.       Ви сказали:   Програма ChatGPT сказала: Nazva: Rozpodilʹchi klapany v pnevmatychniy systemi  Alt-tekst: Промисловий пневматичний клапан Aignep, змонтований на металевій панелі, з підключеними пневматичними трубками та електричними дротами. Видно фітинги для підключення повітряних ліній і манометри на фоні, що контролюють тиск у системі.       Ви сказали:   Програма ChatGPT сказала: Nazva: Pnevmatychnyi klapan v mashyni  Alt-tekst: Пневматичний клапан, встановлений у корпусі машини, підключений через сині поліуретанові трубки. Видно маркування «3V1» та електричні роз'єми з жовтими фіксаторами для керування клапаном. Монтаж виконаний на металевій основі із застосуванням кріпильних елементів.       Ви сказали:   Програма ChatGPT сказала: Nazva: Elektrokrapany u kharchoviy promyslovosti  Alt-tekst: Група електромагнітних пневматичних клапанів, змонтованих на металевій панелі, з підключеними синіми пневматичними трубками та білими електричними проводами. Система використовується для автоматизованого керування повітряними потоками у промислових установках, зокрема в харчовій промисловості.       Ви сказали:   Програма ChatGPT сказала: Nazva: Elektropnevmatyka v shchytoviy shkafi  Alt-tekst: Управляючий щит із встановленими пневматичними клапанами, манометрами та фільтром-регулятором тиску. Сині пневматичні трубки підключені до клапанів і виходять через бокові отвори. Видно чотири електромагнітних клапани з прозорими кришками та провідниками керування. Система забезпечує розподіл і контроль стисненого повітря.       Ви сказали:   Програма ChatGPT сказала: Nazva: Elektrozawory v mashyni dlya vydmukhuvannya butylok  Alt-tekst: Промислова машина для видування пластикових пляшок із встановленими пневматичними клапанами та пневмоциліндрами. На верхній частині видно електромагнітні клапани з підключеними кабелями та пневматичними трубками. Основний блок машини складається з міцного металевого корпусу з підключенням пневматичних ліній і сенсорних елементів.       Ви сказали:   Програма ChatGPT сказала: Nazva: Pnevmatychnyi klapan z ruchomym keruvannyam  Alt-tekst: Пневматичний клапан із ручним керуванням за допомогою важеля з чорною кулеподібною ручкою. До клапана підключені сині пневматичні трубки через фітинги. Пристрій встановлений на робочому столі або виробничому обладнанні.

У керуванні клапанами розрізняють непряме керування (внутрішнє або зовнішнє дистанційне керування) та пряме керування.

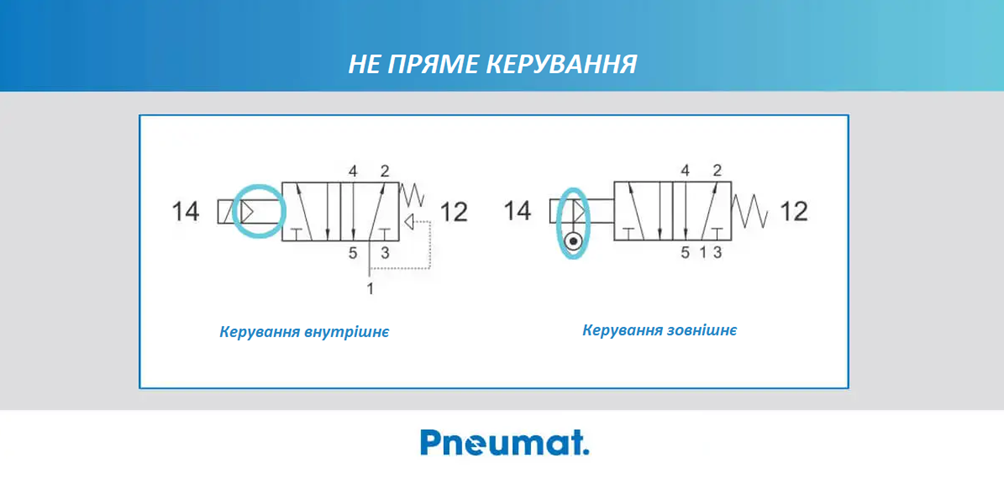

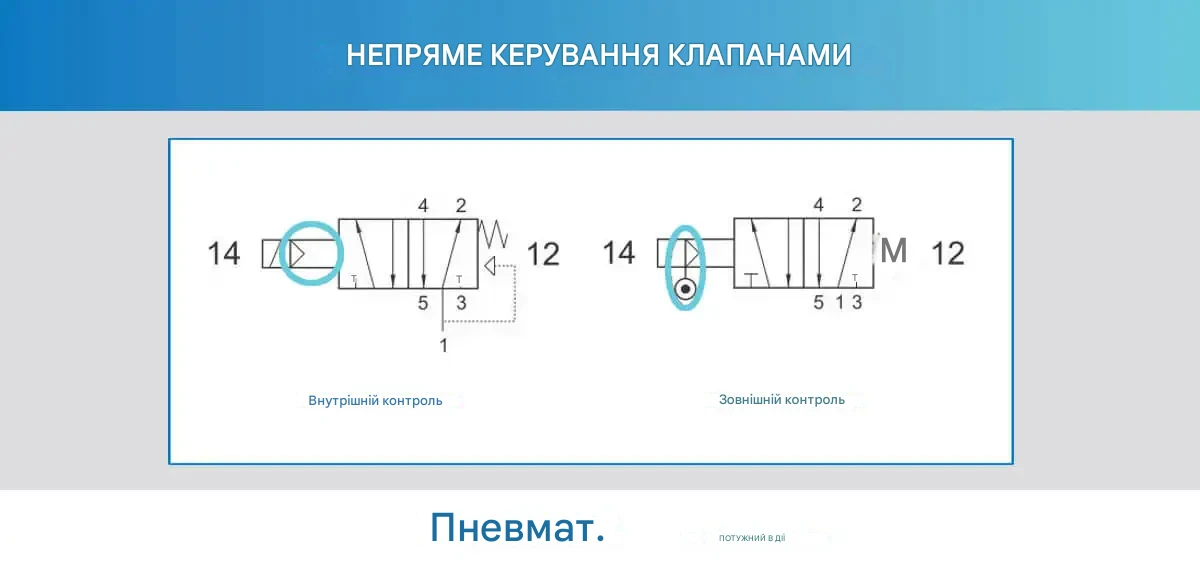

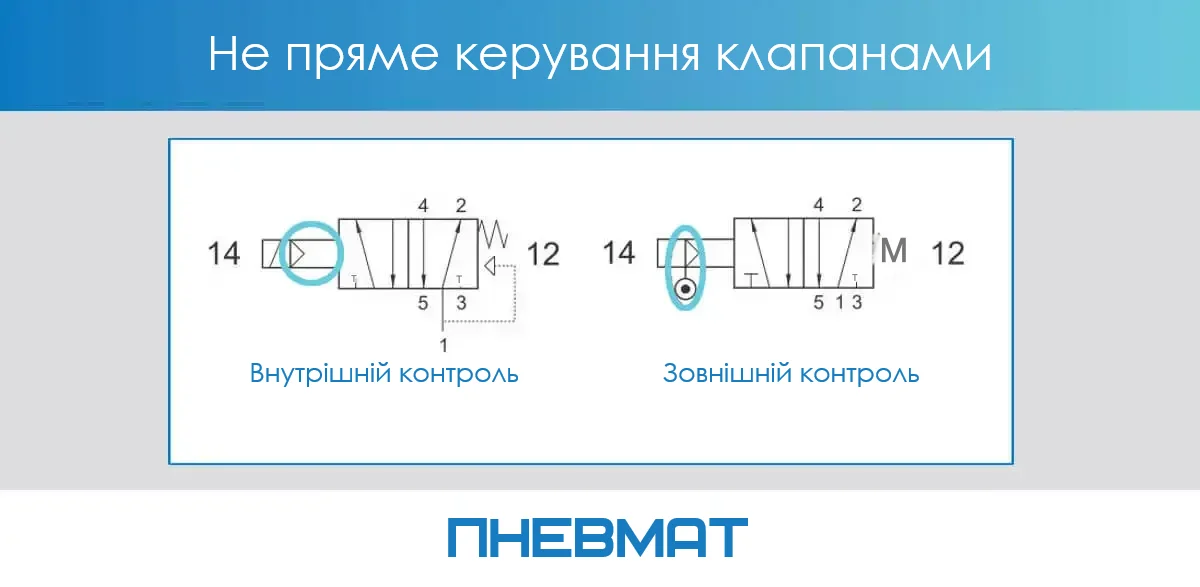

Зображення з прикладами схем клапанів із непрямим керуванням. Ліворуч показано внутрішнє керування (Sterowanie wewnętrzne) із забором керуючого тиску з основного каналу. Праворуч — зовнішнє керування (Sterowanie zewnętrzne), де керуючий тиск подається з окремого зовнішнього джерела через порт 14. Обидві схеми мають пружинне повернення та зазначені порти: 1, 2, 3, 4, 5, 12, 14.

Непряме керування здійснюється за допомогою додаткових клапанів (пілотів), які при регулюванні електромагніту або зовнішнього (керуючого) тиску чинять тиск на поверхню поршня клапана, змушуючи його рухатися.

Пряме керування використовується рідше. Воно використовується тільки для клапанів з невеликими приєднаннями. Клапани з більшими з'єднаннями без пілотів потребують котушки, яка генерує дуже сильне електромагнітне поле, коли поршень рухається. Таким чином, ці котушки мали б бути великих розмірів.

Повернення до початкового (непілотованого) стану здійснюється за допомогою механічної пружини або пневматичної пружини (самопресування).

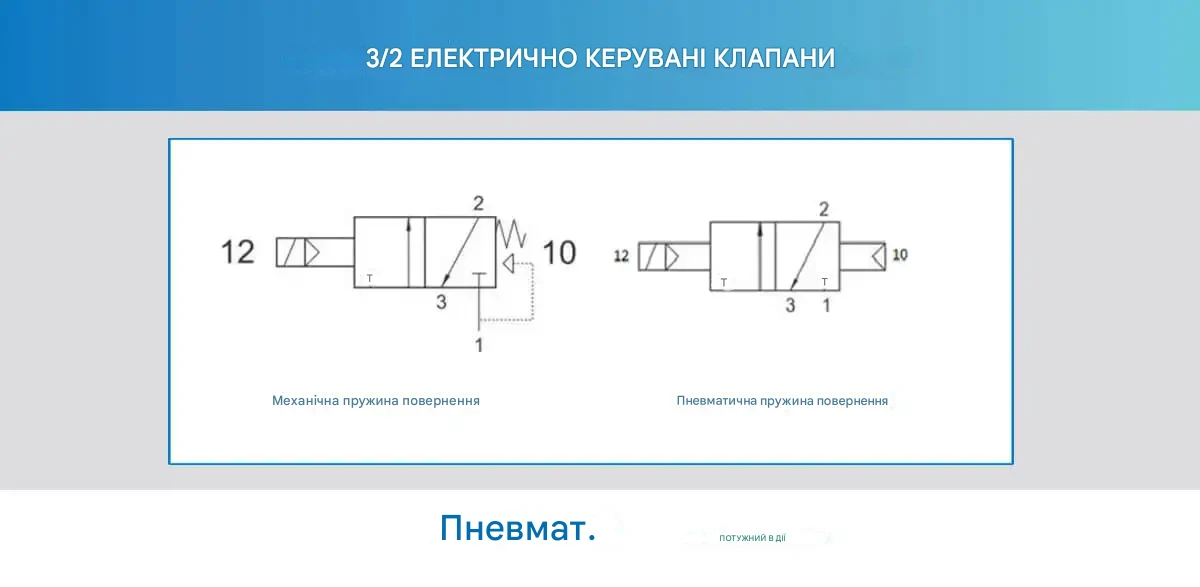

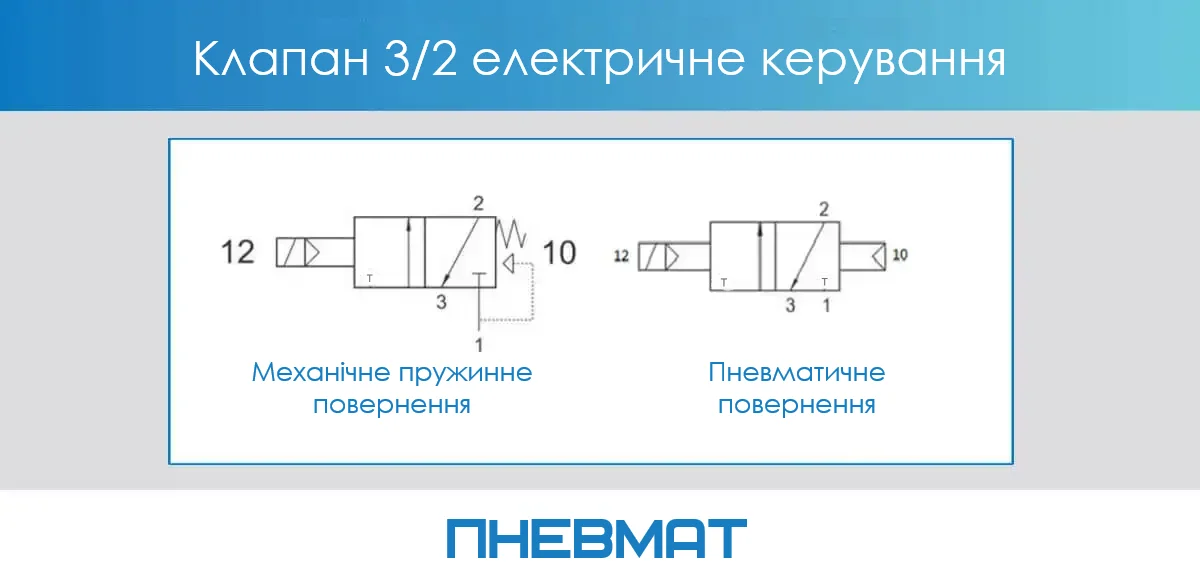

Зображення з прикладами електричних клапанів 3/2 з двома типами повернення: ліворуч — клапан із механічною пружиною повернення, праворуч — клапан із пневматичною пружиною повернення. Обидві схеми показують стандартні символи пневматичних клапанів із позначеними портами 1, 2, 3, 10 і 12.

Робота бістабільного клапана з електричним керуванням 5/2 може бути інтерпретована як робота двох клапанів з електричним керуванням 3/2 (як показано на схемі нижче).

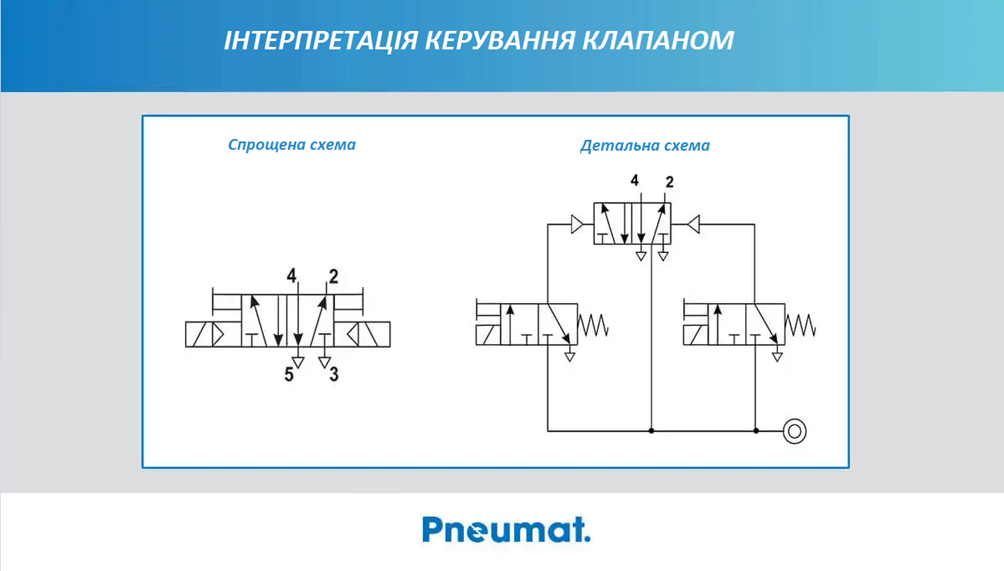

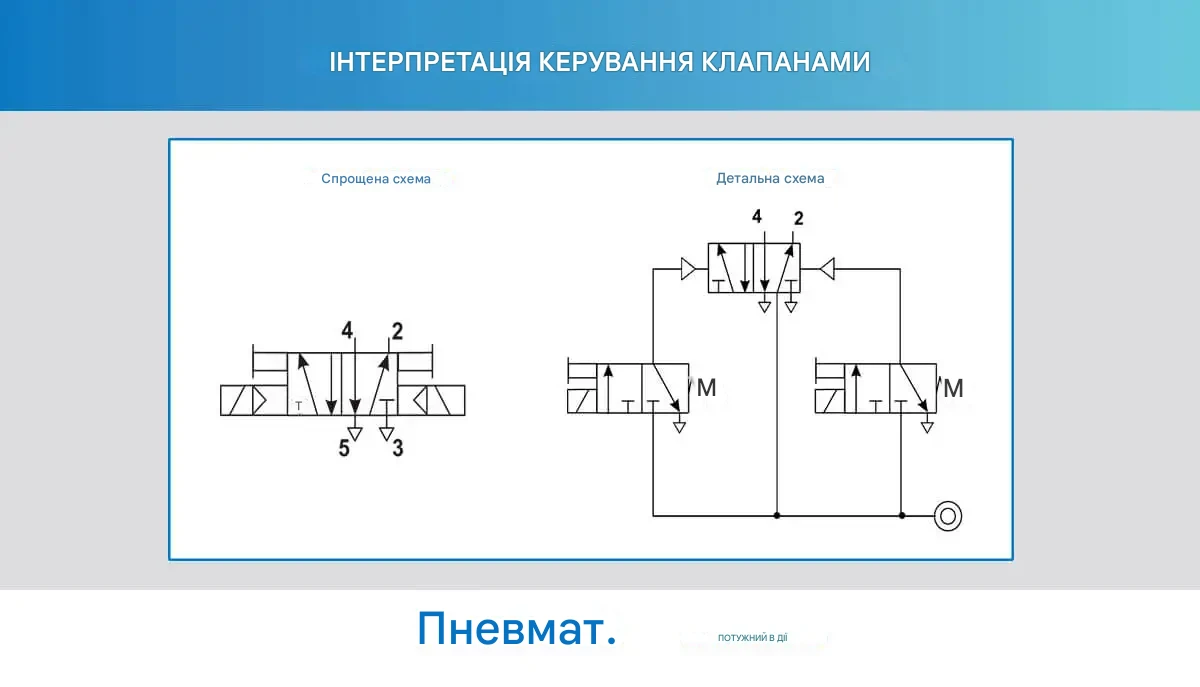

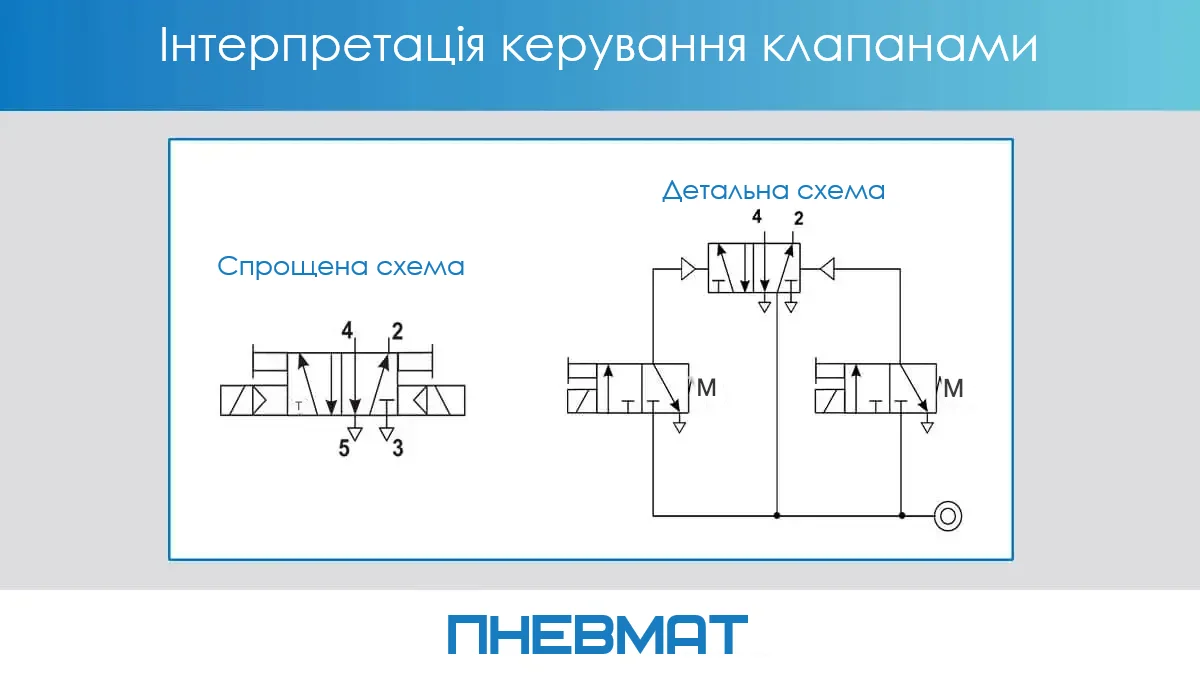

Схема керування пневматичним клапаном у двох варіантах. Ліворуч — спрощена схема (Schemat uproszczony), що показує пряме керування двома котушками клапана. Праворуч — точна схема (Schemat dokładny), яка включає керуючі канали, зворотні пружини та джерело живлення. Показані номери портів: 2, 3, 4, 5, а також додаткові елементи керування.

Незалежно від того, електричне чи пневматичне керування, для керування потоком повітря, наприклад, на технологічний вихід 4, достатньо імпульсного сигналу. Якщо електромагніт постійно перебуває під напругою, технологічним виходом № 2 неможливо керувати.

Клапани можна підключати взаємозамінно залежно від конфігурації (застосування), яку ви бажаєте досягти.

Встановлення перепускних клапанів

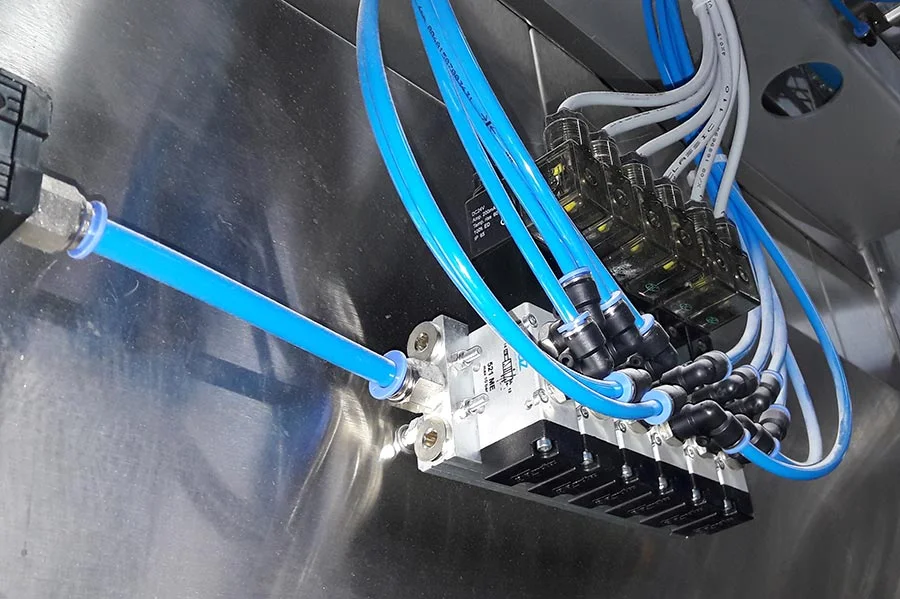

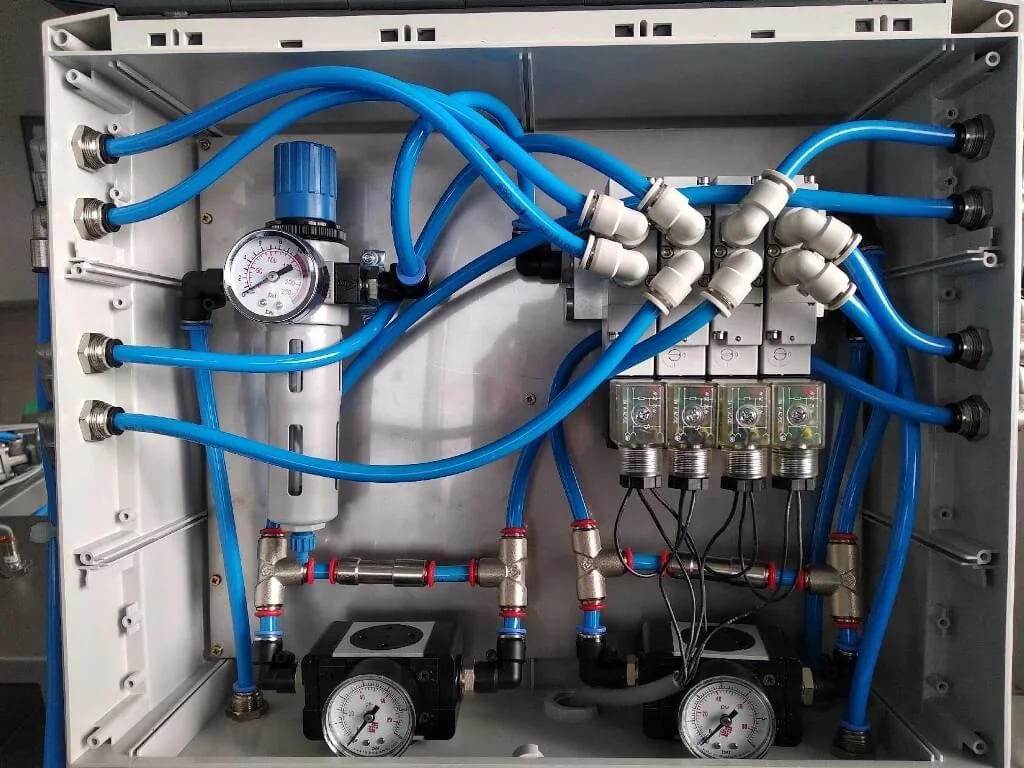

Перепускні клапани можуть встановлюватися на клапанні пластини. Це робиться насамперед для економії місця. Тоді для всіх клапанів потрібне одне пневматичне живлення. З іншого боку, в клапанах з електричним приводом електромагніти можуть живитися окремо або через багатоконтактний кабель. Кожен контакт електрично з'єднаний з окремими електромагнітами. Така збірка може вимагати використання спеціальних плат від виробника використовуваного соленоїда.

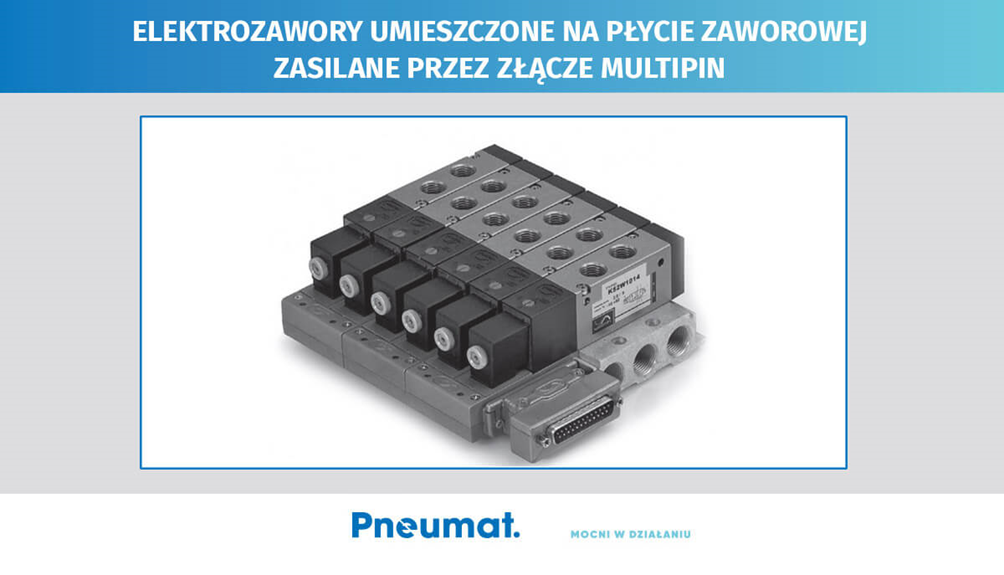

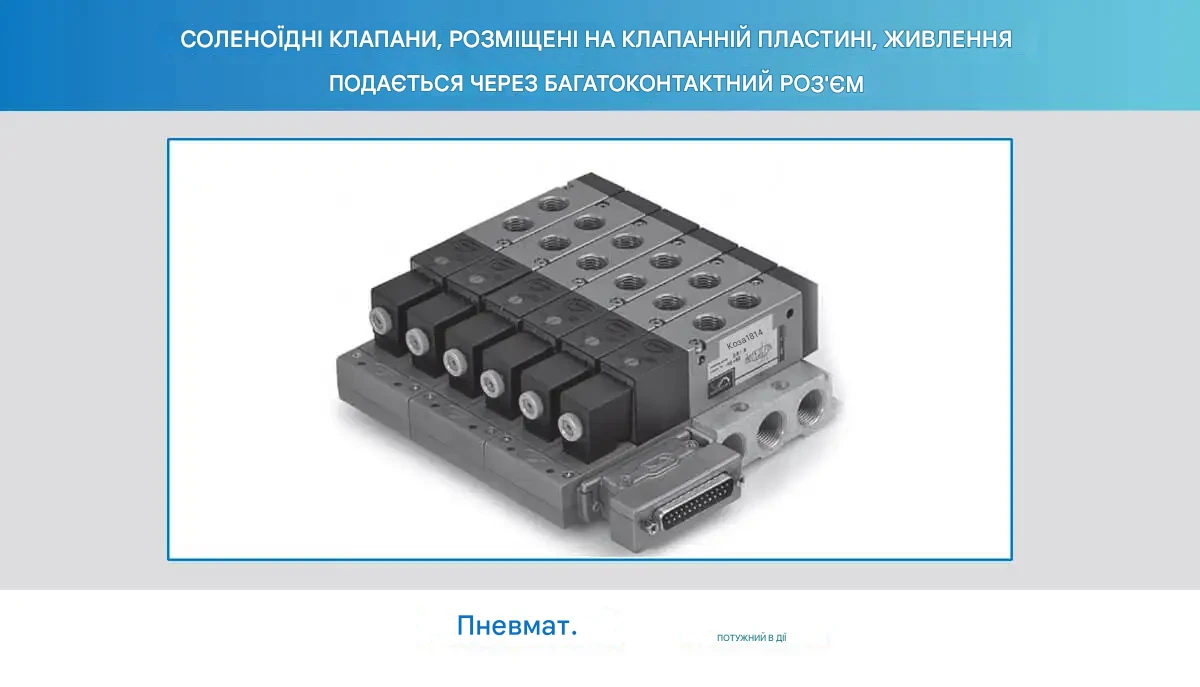

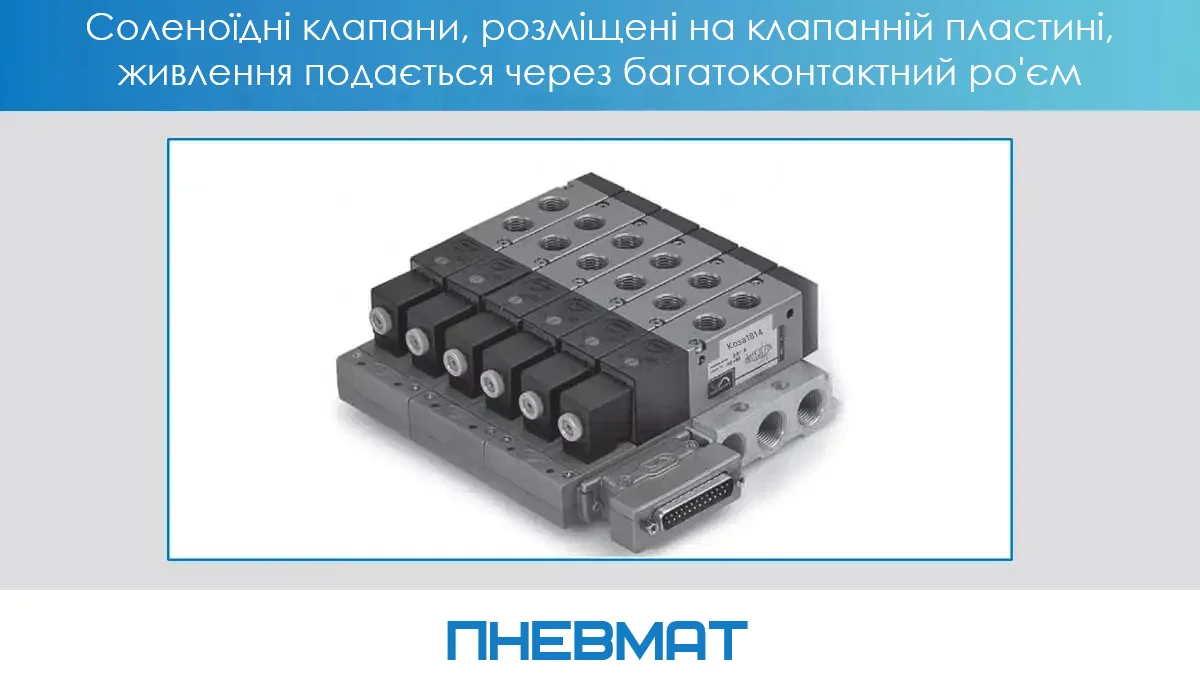

Група електромагнітних клапанів, розташованих на монтажній плиті, що живляться через багатоконтактний роз'єм multipin. На плиті видно різьбові отвори для підключення пневматичних каналів. Кожен клапан обладнаний котушкою для електричного керування.

На ринку також є клапани, призначені для монтажу на клапанні пластини, розміри яких стандартизовані. Це означає, що, незалежно від виробника, будь-який стандартний клапан можна прикріпити до адаптованої монтажної пластини.

Найпопулярнішими є стандартизовані клапани ISO 5599/1 з розмірами:

  • ISO 1
  • ISO 2
  • ISO 3

Ці клапани можуть бути приєднані до спеціальної пластини як поодинці, так і послідовно, як показано на прикладі монтажних пластин для клапанів ISO 5599/1:

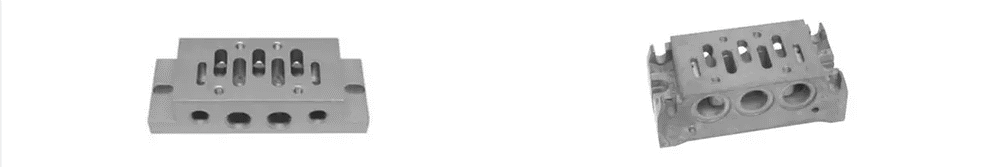

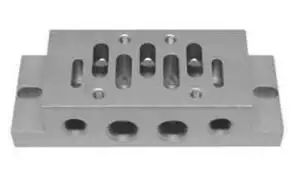

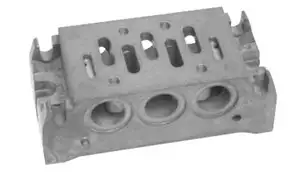

Металева монтажна плита прямокутної форми з кількома отворами та прорізами для встановлення пневматичних клапанів. Призначена для кріплення клапанів стандарту NAMUR та підключення пневматичних каналів. Металева монтажна база для пневматичних клапанів із декількома отворами для повітряних каналів і кріплень. Верхня частина має прорізи для фіксації клапанів, нижня — круглі отвори для підключення пневматичних магістралей.

Клапани зі стандартизованими розмірами - це також VDMA 24563, ISO 15407 (ISO 01 (25 мм) і ISO 02 (18 мм)). Для них також призначені поодинокі або серійні монтажні пластини.

Пневматичний клапан у стандартному корпусі VDMA 24563 з електричним керуванням. Корпус прямокутний, поєднує чорні та сірі елементи. На боковій поверхні нанесена схема підключення. Верхня частина обладнана електричними контактами для підключення до керуючого сигналу.

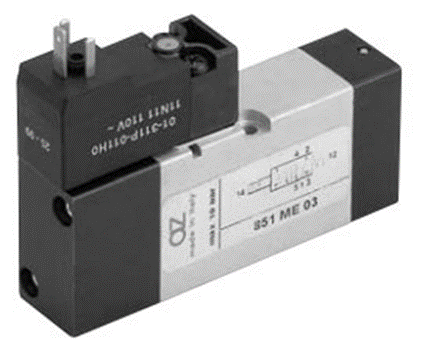

Приклад електроприводного клапана VDMA 18 мм 5/2 (клапан AZ 851 ME xx)

Останній тип клапанів зі стандартизованими розмірами - це клапан NAMUR. Конструкція цього клапана дозволяє безпосередньо приєднувати його до чвертьповоротного пневматичного приводу.

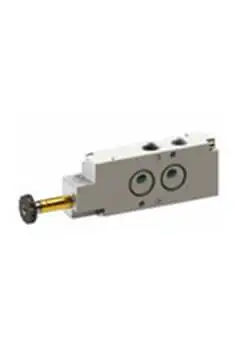

Пневматичний клапан стандарту NAMUR із прямокутним металевим корпусом сірого кольору та латунним регулювальним штоком. На корпусі видно два круглі отвори для підключення пневматичних ліній. Промисловий кульовий кран із трискладовим корпусом із нержавіючої сталі, оснащений пневматичним чвертьобертовим приводом. Привід синьо-сірого кольору з червоною ручкою для ручного відкриття або блокування. Кран має внутрішнє різьбове з'єднання для підключення трубопроводів.

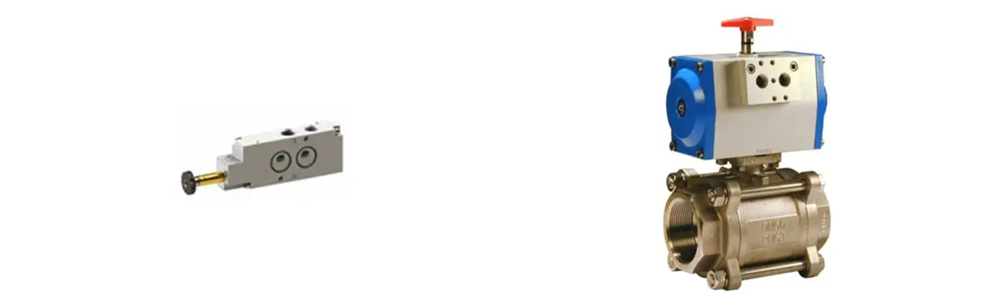

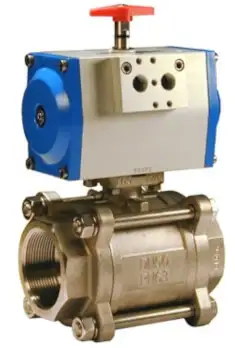

Клапан NAMUR, встановлений на чвертьоборотний привід

Клапанні острови

Клапанний острів - це інтегрований блок, який об'єднує кілька клапанів в одному компактному блоці або модульній конструкції. Клапанні острови використовуються для централізації функцій керування в пневматичних системах і мають багато переваг порівняно з традиційними рішеннями, де клапани розпорошені і з'єднані численними лініями.

Ключові особливості та переваги використання клапанних островів:

  • Компактність: зосередження декількох клапанів в одному місці економить простір і зменшує розмір системи.
  • Зменшення кількості з'єднань: зменшення кількості використовуваних шлангів і з'єднувачів призводить до зменшення кількості потенційних точок витоку і спрощує монтаж та обслуговування.
  • Модульність: острівці клапанів можуть бути модульними, що дозволяє легко розширювати систему, додаючи або видаляючи клапани за потреби.
  • Економічність: зменшення кількості окремих з'єднань і скорочення довжини кабелів може призвести до економії коштів і матеріалів.
  • Швидка реакція: розташування клапанів близько один до одного може скоротити час реакції, що корисно в певних випадках, коли швидкість має вирішальне значення.
  • Інтегроване управління: клапанні острови можуть бути оснащені інтегрованими рішеннями для управління, такими як ПЛК, для полегшення програмування і управління процесом.

Клапанні острови популярні в багатьох галузях промисловості, особливо там, де потрібен точний контроль і реакція на динамічно мінливі умови.

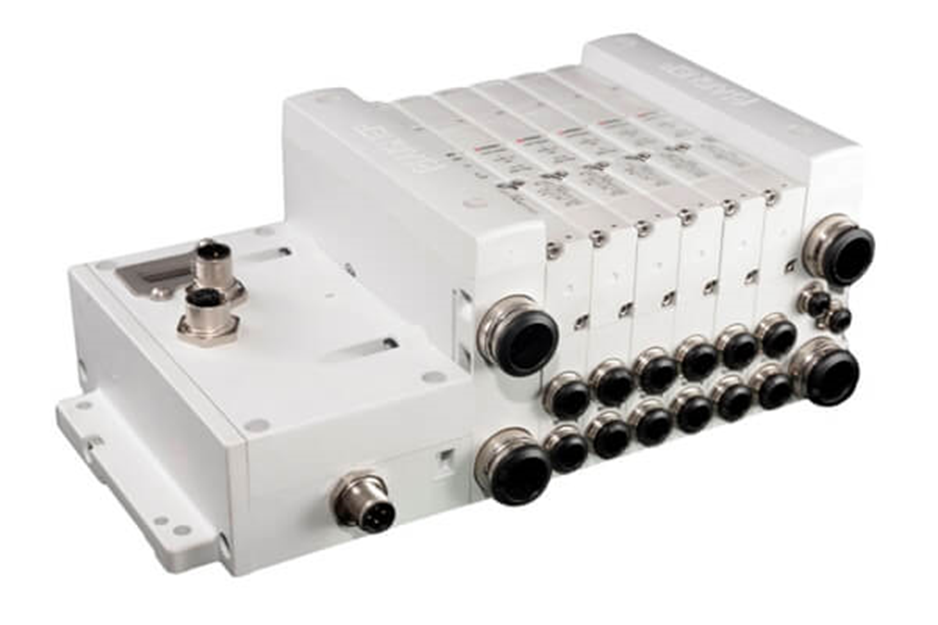

Сучасний пневматичний острів Aignep серії 15V у білому корпусі, оснащений декількома пневматичними клапанами та електронними з'єднаннями. На передній панелі розташовані роз'єми для підключення пневматичних трубок та кабелів живлення й керування. Використовується для централізованого контролю пневматичних процесів.

Клапанний острів часто плутають з клапанною пластиною. Однак клапанний острів не має клапанних пластин. Він складається з модулів. Великою перевагою островів є те, що вони не обмежуються лише багатоконтактними з'єднаннями для керування. Вони також можуть включати промислові комунікації, такі як:

  • Profine
  • Profibus
  • Ethernet
  • Ethercat

Пропозиція

У розділі Клапани та електромагнітні клапани ви знайдете широкий асортимент продукції для використання у всіх галузях промисловості. Клапани та електромагнітні клапани VESTA з пропозиції Pneumat System виготовлені з високоякісних матеріалів, що дозволяє використовувати їх навіть в дуже складних і вимогливих умовах. Вони призначені для роботи в умовах без мастила. Наші технічні консультанти нададуть кваліфіковану технічну консультацію при виборі клапанів і електромагнітних клапанів, що відповідають вашим потребам.

Пневматичні клапани та електромагнітні клапани - пропозиція Pneumat System

Пневматичні клапани та електромагнітні клапани Vesta, Aignep і AZ Pneumatica - це близько десятка серій з різними варіантами управління (електромагнітне управління, важільне управління, повітряне управління і т.д.) і з широким діапазоном приєднань G1/8, G1/4 і G1/2 (перше значення дає кількість пневматичних з'єднань, друге вказує на кількість положень, в яких клапан може працювати).У пропозиції Pneumat System ви можете знайти нормально і центрально закриті, відкриті, моностабільні, бістабільні клапани і т.д.

Перекидні клапани та електромагнітні клапани серії E

Перекидні клапани та електромагнітні клапани серії E - це серія стандартних пневматичних клапанів і електромагнітних клапанів 3/2 і 5/3 в наступних варіантах управління:

  • пневматичне управління,
  • пневматичне управління з поверненням тиску,
  • пневматичне управління з поверненням тиску,
  • двостороннє пневматичне управління з поверненням пружини,
  • пружинне центрування

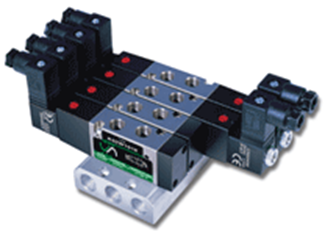

Пневматичний острів із кількома електромагнітними клапанами, змонтованими на металевій монтажній плиті. Клапани мають прямокутний корпус із чорними та сірими елементами, з боків розташовані електричні роз'єми для підключення. На монтажній плиті видно різьбові отвори для підключення пневматичних каналів.

Клапани та перекидні електромагнітні клапани серії

K Клапани та перекидні електромагнітні клапани серії K мають невеликі розміри і легко монтуються.

Їх використовують там, де встановлення традиційного клапана ускладнене. Клапани та електромагнітні клапани серії K характеризуються компактною конструкцією. Клапани в зборі з електромагнітом і штекером виготовляються відповідно до директив ЄЕС щодо електромагнітної сумісності (89/336/EEC) і низької напруги (73/23/EEC - тільки для версій на 110 і 220 В).

Вентилі та електромагнітні клапани NAMUR

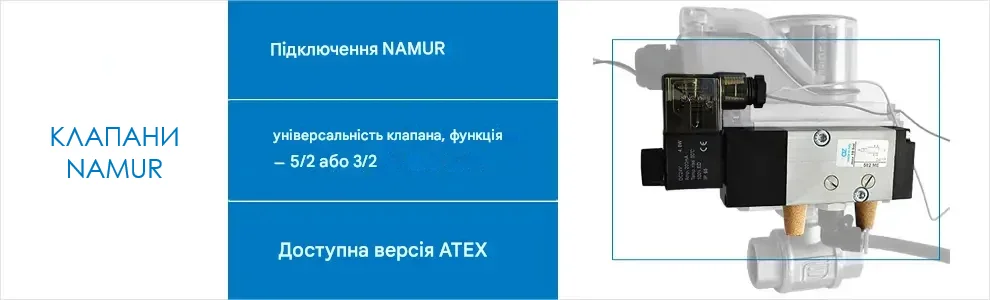

Вентилі та електромагнітні клапани NAMUR - ця серія характеризується спеціальною системою монтажу відповідно до стандарту NAMUR. Вентилі та електромагнітні клапани цієї серії доступні в наступних варіантах:

- вентилі та електромагнітні клапани 3/2 або 5/2 - пневматичні, з пружинним поверненням,

- вентилі та електромагнітні клапани 3/2 або 5/2 - пневматичні, з поверненням під власним тиском,

- вентилі та електромагнітні клапани 3/2 або 5/2 - пневматичні з двостороннім керуванням.

Клапани ISO та електромагнітні клапани

Клапани ISO та електромагнітні клапани - продукція цієї серії стандартизована відповідно до стандартів ISO 1 та ISO 2. Доступні варіанти управління:

- пневматичне управління, самовідкриття,

- пневматичне управління, повернення пружини,

- управління перепадом тиску,

- двостороннє пневматичне управління, центроване пружиною,

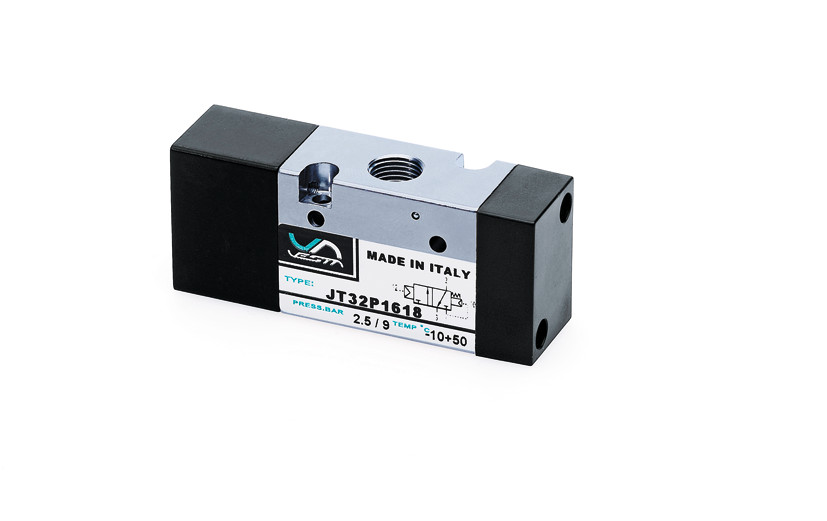

Серійні клапани

Серійні клапани G1/8, не потребують змащення. Вони призначені для роботи в середовищі з температурою від -10˚C до +50˚C.

Асортимент включає:

- клапани прямої дії 3/2 G1/8,

- заглушки і соленоїди для електромагнітних клапанів.

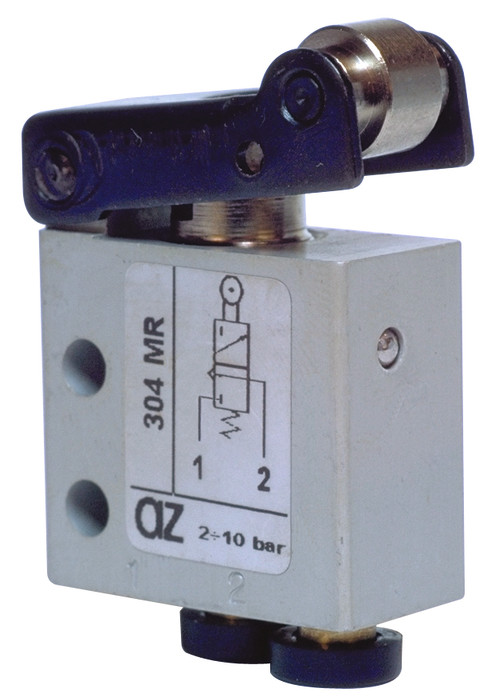

Механічні клапани

Механічні клапани - це стандартні клапани з ручним керуванням. Доступні варіанти: G1/4 і G1/8.

Острів клапанів MPV

Острів клапанів MPV дозволяє інтегрувати електричне керування в популярні електромагнітні клапани серії K.

Кожен з'єднувальний модуль дозволяє керувати парою клапанів з двома розмірами з'єднання: T1 і T2. Основними особливостями цієї системи є: - висока пропускна здатність на невеликій площі, - можливість керувати 32 змійовиками одночасно, - легкість розширення.

4HF клапанні острови

Розділ містить інформацію та детальні технічні дані про: 4hf клапанні острови, 4hf клапанні острови NETLOGIC, компоненти 4hf клапанних островів та системи ідентифікації

- 4hf клапанні острови - це модульні 4HF електромагнітні клапанні системи з інтегрованим електричним з'єднанням, які легко встановлюються, легко розширюються та модифікуються.

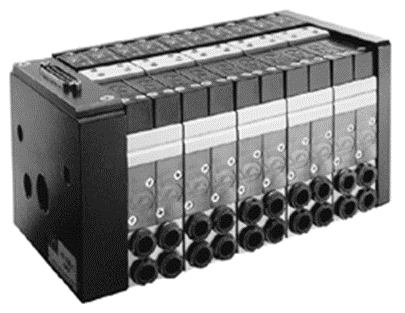

Пневматичний острів серії 4HF із кількома електромагнітними клапанами, змонтованими в єдиному корпусі. На верхній частині видно котушки з маркуванням, на передній панелі — пневматичні з'єднання для підключення магістралей. Ліворуч розташований багатоконтактний електричний роз'єм для керування.

Завдяки ідеї модульності, використання острівної системи клапанів 4HF економить час, простір і значно зменшує кількість електричних і пневматичних ліній, необхідних для належної роботи вашої пневматичної системи.

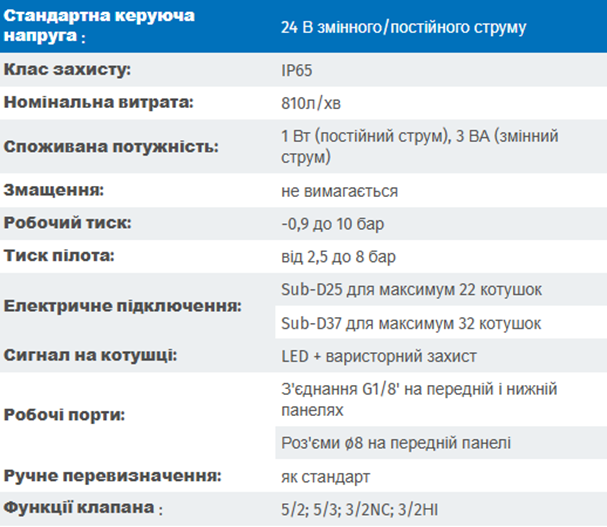

Технічні дані:

Стандартна напруга керування : 24 В змінного/постійного струму
Клас захисту: IP65
Номінальний потік: 810 л/хв
Споживання енергії: 1 Вт (постійний струм), 3 ВА (змінний струм)
Змащення: не потрібно
Робочий тиск: від -0,9 до 10 бар
Тиск пілота: від 2,5 до 8 бар
Електричне підключення: Sub-D25 для до 22 котушок
Sub-D37 для до 32 котушок
Сигнал на котушці: Світлодіодний діод + захист варистором
Робочі порти: З'єднання G1/8' на передній та нижній панелях
штекерні роз'єми ø8 на передній панелі
Ручне керування: як стандарт
Функції клапанів : 5/2; 5/3; 3/2НЗ; 3/2НО

Особливості конструкції:

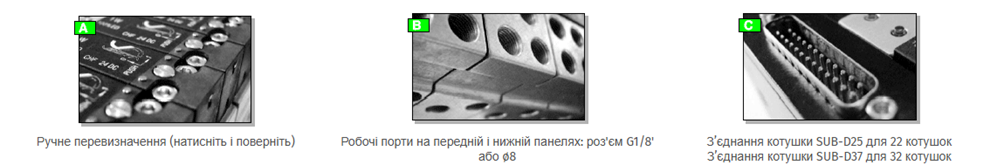

Крупний план ряду котушок пневматичного острова з маркуванням CHF 24V DC. Видно гвинтові з'єднання для фіксації котушок на клапанах, а також символи напрямку потоку на кожній котушці. Крупний план металевих корпусів пневматичного острова з різьбовими отворами для підключення пневматичних каналів. Видно стик модулів та акуратні оброблені отвори для з'єднання різних елементів системи. Крупний план багатоконтактного електричного роз'єма пневматичного острова. Видно металеві контакти всередині прямокутного корпусу та гвинтове кріплення роз'єма до корпусу пристрою.
Ручне перемикання (натисніть і поверніть) Робочі порти спереду та знизу на вибір: G1/8' або штекерний роз'єм ø8 Підключення котушки SUB-D25 для 22 котушок
Підключення котушки SUB-D37 для 32 котушок

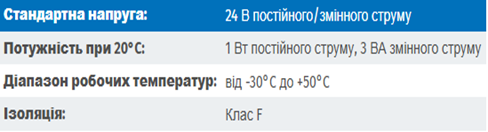

Котушка CHF24.C - технічні дані:

Стандартна напруга: 24 В постійного/змінного струму
Потужність при 20°C: 1 Вт постійного струму, 3 ВА змінного струму
Діапазон робочих температур: від -30°C до +50°C
Ізоляція: Клас F

Чорна електромагнітна котушка компактного розміру з трьома металевими контактами для підключення живлення. На корпусі нанесено маркування та стрілка напрямку монтажу.

Котушка CHF24DC 24В постійного струму, котушка CHF24AC 24В 50/60Гц

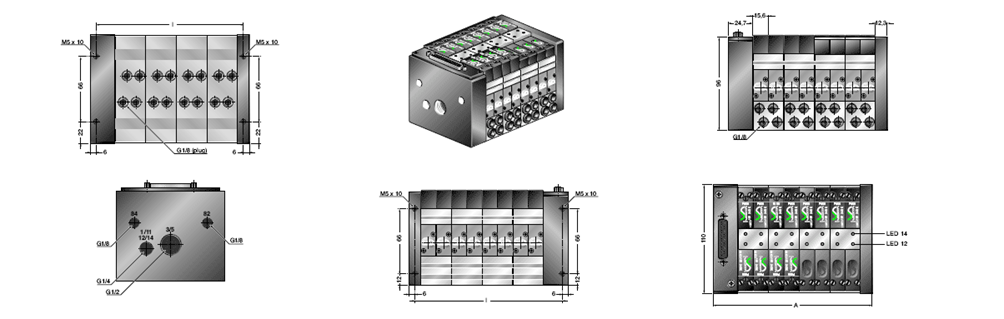

Розміри 4HF

Схематичне зображення нижньої частини пневматичного острова 4HF із зазначенням отворів для підключення. Видно розташування кріпильних отворів M5 x 10, ряд із дванадцяти вихідних портів та заглушку з різьбою G1/8. Позначені основні відстані між елементами для монтажу. Тривимірне зображення пневматичного острова 4HF з електричним роз'ємом для підключення, світлодіодними індикаторами роботи на верхній панелі та пневматичними виходами на передній частині. Видно компактне компонування модулів і роз'ємів для підключення пневматичних та електричних ліній.        Запитати в ChatGPT Схематичне зображення передньої частини пневматичного острова 4HF із зазначенням відстаней між отворами та компонентами. Видно посадкові місця для клапанів, отвір G1/8 для підключення повітря та габаритні розміри окремих секцій: 24,7 мм, 15,6 мм і 12,3 мм.
Схематичне зображення корпусу пневматичного клапана з позначеними отворами під з'єднання різного розміру: G1/8, G1/4, G1/2. Вказані розташування портів 3/5, 1/11, 12/14, 84 та 82 для підключення пневматичних ліній. Схематичне зображення пневматичного острова 4HF із зазначеними розмірами монтажних отворів та відстаней між компонентами. Показані отвори M5 x 10 мм для кріплення та відстані між окремими клапанами й модулями. Схематичне зображення пневматичного острова 4HF із зазначеними габаритними розмірами та розташуванням світлодіодних індикаторів LED 12 і LED 14. Зліва розташований електричний роз’єм для підключення керування, справа — модулі клапанів із зеленими індикаторами стану. Загальна висота конструкції — 110 мм.

- Клапанні острови 4HF NETLOGIC - це рішення, удостоєне нагороди "Продукт року", яке дозволяє програмувати і контролювати навіть найскладніші пневматичні системи без зайвого розширення системи клапанних островів і системи управління. Ще однією важливою особливістю системи 4HF NETLOGIC є її невеликий розмір.

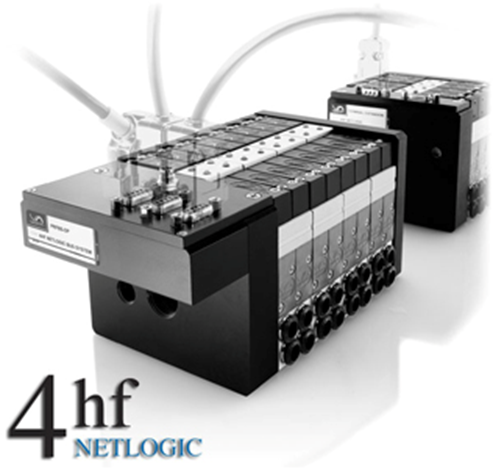

Пневматичний острів 4hf NETLOGIC, що складається з декількох пневматичних клапанів, змонтованих у єдиний блок. На передній частині видно пневматичні з'єднання, з верхньої частини виходять кілька пневматичних трубок. Система призначена для централізованого керування пневматичними лініями.

Основними тенденціями в автоматизації процесів є мініатюризація приводів та інтеграція систем управління для всього виробничого процесу з використанням популярних протоколів обміну даними, таких як Profibus, DeviceNet або Ethernet. Острів клапанів 4hf NETLOGIC від Vesta був розроблений відповідно до цих тенденцій. Серцем системи є вже добре відомий на польському ринку клапанний острів 4hf, інтегрований з модулем польової шини та модулями вводу/виводу. До базового клапанного острова, що має максимум 32 котушки, можна підключити 6 клапанних островів по 16 котушок кожен, що дає в цілому до 128 одночасних сигналів вводу/виводу!!! Завдяки такому високому ступеню гнучкості, навіть найскладніші пневматичні системи можуть бути запрограмовані і керовані без зайвого розширення системи клапанного острова і системи управління. Ще однією важливою особливістю системи 4hf NETLOGIC є її невеликий розмір.

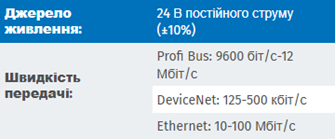

Основні технічні характеристики системи 4hf NETLOGIC

Блок живлення: 24 В постійного струму (±10%)

Швидкість передачі:

ProfiBus: 9600 біт/с-12 Мбіт/с
DeviceNet: 125-500 кбіт/с
Ethernet: 10-100 Мбіт/с

У порівнянні з рішеннями з класичними клапанами система 4hf займає приблизно на 1/3 менше місця. Також важливо суттєво зменшити кількість пневматичних кабелів і, перш за все, зменшити кількість електричних кабелів керування.

Аксесуари для клапанів і електромагнітних клапанів

У розділі Аксесуари для клапанів і електромагнітних клапанів ви знайдете комплексну пропозицію кріпильних систем для всіх серій клапанів і електромагнітних клапанів, а саме:

- з'єднувальні пластини для клапанів G1/8, G1/4,

- ремкомплекти пластин клапанів (болти + ущільнювальні кільця),

- ремкомплекти клапанів - комплекти прокладок, заглушки для з'єднувальних пластин клапанів, електромагнітні котушки для електромагнітних клапанів, заглушки для електромагнітних котушок.

У розділі ви також знайдете докладні інструкції по монтажу клапанів на пластини.

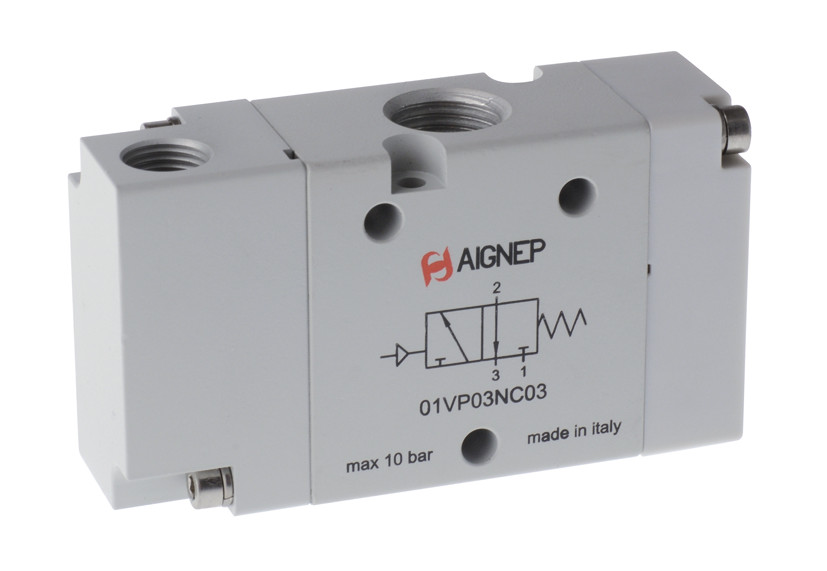

Клапани серії ATEX

Клапани серії ATEX - використовуються у вибухонебезпечних середовищах, відповідають всім вимогам Директиви 94/9/ЄС щодо механічного ризику займання у вибухонебезпечних середовищах. Завдяки відповідній обробці окремих частин клапана гарантується повне заземлення всіх його компонентів.
