INFINITY - комплексна система стисненого повітря

Почніть з економії

В дії вже 14 років

Чому алюмінієва система стисненого повітря?

Пневматичні труби для систем стисненого повітря

Прямі з'єднання для пневматичних систем

Муфти для систем стисненого повітря

Коліна для пневматичних труб

Трійники для технічних газових установок

Фітинги для монтажу спусків на пневматичних системах

Відведення конденсату для повітряних систем

Відводи пневматичних систем

Заглушки для повітряних труб

Редуктори для повітряних систем

Маніфольди для технічних газових установок

Пневматичні монтажні клапани

Байпаси для пневматичних установок

Пневматичні трубні затискачі

Балансири INFINITY

Рейки, опори, вилки INFINITY

Інструменти, аксесуари для пневматичного різання труб



INFINITY - комплексна система стисненого повітря

Система розподілу стисненого повітря, вакууму та нейтральних газів серії INFINITY* є відповіддю на зростаючі вимоги ринку. Простота монтажу, широкий асортимент компонентів і властивості матеріалів, з яких виготовлена система, пропонують реальні переваги з точки зору економії та можливостей зростання. 10-річна гарантія на систему дає вам впевненість у вдалому вкладенні коштів.

Необмежені можливості - найбільший діаметр ø168

Завдяки широкому діапазону доступних діаметрів, від ø20 до ø168 мм, система підходить як для невеликих майстерень, так і для великих заводських мереж. Повна установка на основі перевірених компонентів означає впевненість у якості, легку реалізацію проекту і свободу розвитку. Модульна система INFINITY складається з більш ніж 400 компонентів - такий широкий асортимент компонентів дозволяє розширювати пневматичну систему за бажанням без необхідності громіздких модифікацій.

Почніть з економії

Система INFINITY виготовлена з алюмінієвих труб і фітингів з латуні та алюмінію. Використання цих матеріалів забезпечує високу довговічність, відсутність необхідності в обслуговуванні та стабільно низьке енергоспоживання. Ці характеристики впливають на експлуатаційні витрати, але економія починається вже на етапі монтажу. Модульність, простота монтажу та широкий асортимент аксесуарів зменшують витрати на робочу силу більш ніж на 30%.

В дії вже 14 років

Багаторічний досвід впровадження системи INFINITY на польському ринку, майже 300 кілометрів труб INFINITY, введених в експлуатацію на промислових і сервісних об'єктах, а також понад 2 000 інсталяцій, виконаних компанією Pneumat. є гарантією вибору перевіреного рішення.

Вам потрібна підтримка в проектуванні або впровадженні ваших пневматичних систем?

* технічні умови: робоча температура від -20°C до +80°C, робочий тиск від -0,99 до 16 бар

Чому алюмінієва система стисненого повітря?

Алюмінієві системи стисненого повітря складаються з легких, естетично привабливих компонентів з відмінною корозійною стійкістю.

Алюмінієві монтажні компоненти можуть бути до трьох разів легшими за аналогічні компоненти зі сталі або міді, що фактично призводить до полегшення монтажу (більшої вантажопідйомності для монтажника). Хоча алюміній (глинозем) характеризується високою пластичністю (ковкістю - легкою оброблюваністю), пневматичні монтажні компоненти вирізняються міцністю і жорсткістю матеріалу одночасно. Ще одним важливим аргументом на користь алюмінієвих установок є стійкість до погодних і кліматичних умов, що є суто результатом фізико-хімічних характеристик алюмінію (поверхневе окислення). Низькі вимоги до технічного обслуговування і відносно довгий термін служби означають, що алюмінієві установки все частіше використовуються не тільки в промислових умовах.

Алюмінієві пневматичні фітинги та труби додатково анодовані, що ефективно подовжує термін їхньої безвідмовної служби. Анодований алюміній посилює захисний шар матеріалу, який у стандартній комплектації покривається порошковою фарбою. Крім того, алюміній є повністю екологічним матеріалом - його можна повністю переробляти, що робить його абсолютно безпечним для навколишнього середовища. Крім того, алюмінієві інсталяції нетоксичні і безпечні як для людей, так і для навколишнього середовища. На відміну від інших конструкцій, таких як поліпропіленові, алюмінієві інсталяції повністю стійкі до ультрафіолетового випромінювання.

Алюміній використовується не лише у виробництві промислових систем стисненого повітря, але й в автомобільній та пластмасовій промисловості, у промисловому, житловому та побутовому будівництві, а також у транспортній, енергетичній та меблевій галузях. Алюміній має хороші структурні властивості: на відміну від інших матеріалів, відношення міцності до питомої ваги є високим, а ударна в'язкість не зменшується зі зниженням температури. Тому інсталяції з алюмінію мають низку економічних і практичних переваг.

Асортимент пневматичних компонентів

Пневматичні труби для систем стисненого повітря

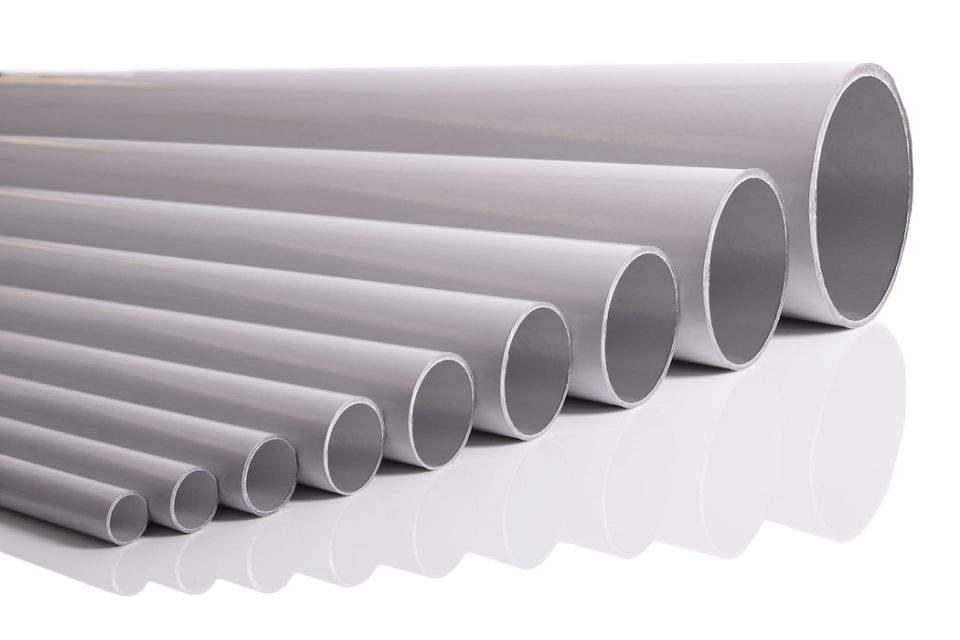

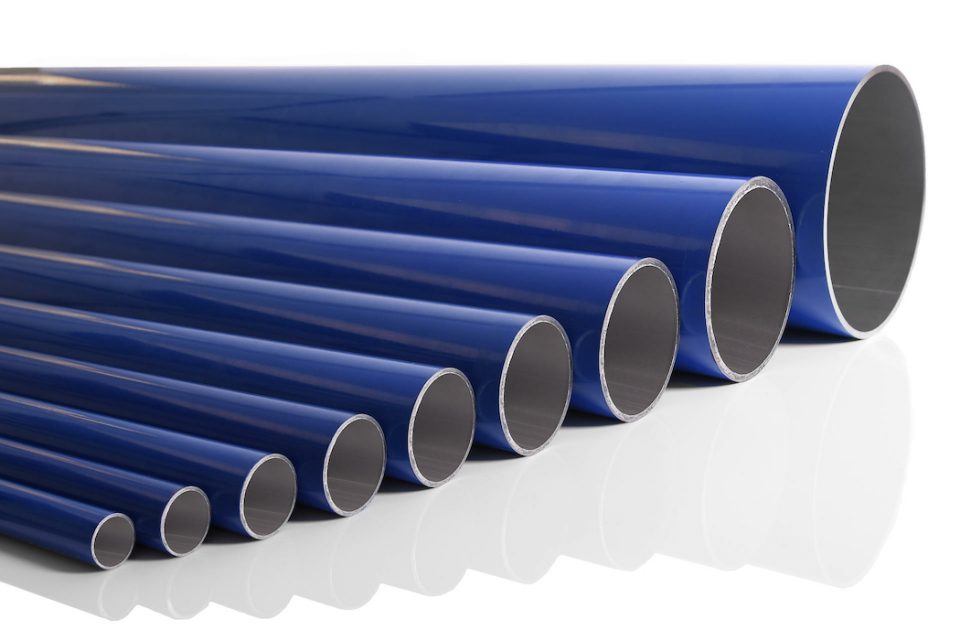

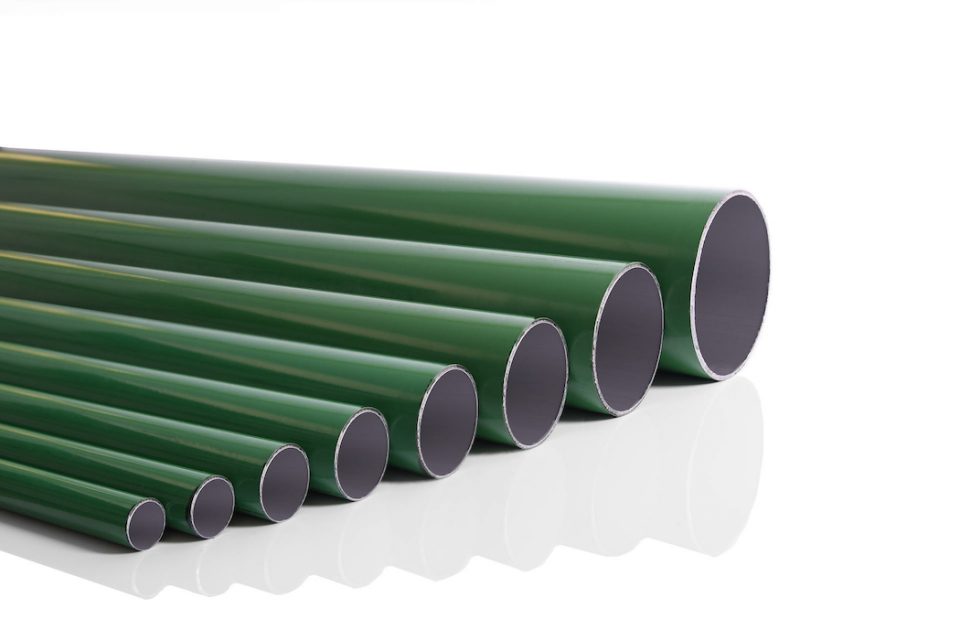

Пневматичні труби для трубопроводів стисненого повітря, як випливає з назви, транспортують стиснене повітря, вакуум і нейтральні гази, такі як аргон або азот. Вони виготовляються з алюмінію, а з'єднувальним матеріалом є нікельована латунь і алюміній.

Стандартні робочі температури знаходяться в діапазоні від -20°C до +80°C, а робочий тиск - від -0,99 до 16 бар. Існують калібровані труби і труби різної довжини: 2м, 4м, 6м. Діапазон діаметрів труб дуже широкий, від 20 до 110 мм. Швидкість потоку через труби при тиску 6 бар коливається від 1291 л/хв до 58 000 л/хв.

Прямі з'єднання для пневматичних систем

Прямі з'єднання виготовляються з алюмінію та нікельованої латуні. Через них може проходити стиснене повітря, вакуум і нейтральні гази. Робочий тиск для прямих з'єднань становить -0,99 - 16 бар, а придатна температура для їх експлуатації - від -20°C до +80°C. Ми пропонуємо такі типи з'єднувачів: з зовнішньою різьбою, внутрішньою різьбою, з'єднувальні фланці, плоскі прокладки для фланців, кріпильні болти для фланців і заглушки з різьбленням. Діаметр з'єднувачів варіюється від 20 до 110 мм в довжину.

Муфти для систем стисненого повітря

Муфти найкраще працюють при тиску від -0,99 до 16 бар і температурі від -20 до +80 °C. Матеріали, з яких виготовляються муфти, - алюміній і нікельована латунь. Діаметри труб варіюються від 20 до 110 мм в довжину. Основне робоче середовище - стиснене повітря, вакуум і нейтральні гази, наприклад, аргон, азот.

Коліна для пневматичних труб

Коліна призначені для стисненого повітря, вакууму і нейтральних газів при температурі -20°C + 80°C і робочому тиску від -0,99 до 16 бар, виготовлені з нікельованої латуні та алюмінію. Коліна доступні в декількох типах: з внутрішнім різьбленням, зовнішнім різьбленням, кутом нахилу 135°, а також коліна різних діаметрів: від 20 мм до 110 мм.

Трійники для технічних газових установок

Пропоновані трійники поділяються на: рівнопрохідні, відвідні, із зовнішнім або внутрішнім різьбленням. Через них можуть проходити стиснене повітря, вакуум і нейтральні гази при

температурі від -20°C до +80°C і тиску від -0,99 до 16 бар. Трійники виготовляються з алюмінію та нікельованої латуні. Діаметри труб варіюються від 20 до 32 мм, а розміри різьблення G 3/8, G 1/2, G 3/4, G 1, G 11/2, G 2.

Фітинги для монтажу спусків на пневматичних системах

Для монтажу спусків на пневматичних системах для стисненого повітря, нейтральних газів і вакууму ми використовуємо фітинги, трубки яких виготовлені з алюмінію, а штуцери - з нікельованої латуні та алюмінію. Робочий тиск: від -0,99 до 16 бар, робоча температура: від -20°C до +80°C. З'єднувальні муфти для спускного вузла: муфти з пряжкою/спуск, муфти з пряжкою/спуск з внутрішнім різьбленням, муфтове свердло, муфтове калібр. Діаметри труб - від 25 до 110 мм.

Відведення конденсату для повітряних систем

Відведення конденсату для алюмінієвих повітряних систем використовує як робоче середовище стиснене повітря, вакуум і нейтральні гази. Діаметр труб: 20 - 110 мм. Розрізняють різьбові трійники для відведення конденсату та фітинги з відведенням конденсату. Робоча температура: Від -20°C до 80°C і робочий тиск: від -0,99 до 16 бар. Розмір різьби: G 1/2 або G 3/4.

Відводи пневматичних систем

Відводи пневматичних систем транспортують стиснене повітря, вакуум або нейтральні гази при температурі від -20°C до 80°C і тиску від -0,99 до 16 бар. Вони виготовляються з алюмінію та нікельованої латуні. Ми пропонуємо коліна з внутрішнім різьбленням з монтажним кронштейном і двопозиційним колектором. Діаметр труб: 20- 32 мм.

Заглушки для повітряних труб

Робочим середовищем для заглушок з нікельованої латуні та алюмінію є нейтральні технічні гази, такі як стиснене повітря, вакуум. Робочий тиск від -0,99 до 16 бар і робоча температура: від -20°C до 80°C. Доступні різні діаметри труб: від 20 до 110 мм.

Редуктори для повітряних систем

Алюмінієві та латунні редуктори доступні у вигляді редукційних наконечників, перехідників, редукторів з внутрішнім або зовнішнім різьбленням.

Всі перехідники знаходять своє застосування в потоках стисненого повітря, вакууму і нейтральних газів. Діаметри труб становлять: 25 - 110 мм, а розміри різьблення наступні: G 1, G11/2, G 2, G3/4. робочий тиск: від -0,99 до 16 бар. Робоча температура: від -20°C до 80°C.

Маніфольди для технічних газових установок

У цій категорії ми рекомендуємо біфуркації та квадрокоптери. Середовище, що використовується в колекторах, - стандартне стиснене повітря, вакуум і нейтральні гази, наприклад, азот або аргон. Відповідні робочі тиски: від -0,99 до 16 бар, а робоча температура від -20°C до 80°C. Розміри різьблення - G1/2 і G3/4. Деталі колектора виготовлені з алюмінію і нікельованої латуні.

Пневматичні монтажні клапани

Клапани найбільш ефективно працюють при тиску від -0,99 до 16 бар і температурі від -20°C до 80°C. Застосування інсталяційних клапанів: потік стисненого повітря, вакууму та нейтральних газів. Асортимент нашої продукції включає кульові крани, клапани BUTTERFLY і кульові крани із зовнішнім різьбленням. Труби діаметром від 22 до 110 мм довжиною, виготовлені з алюмінію та нікельованої латуні.

Байпаси для пневматичних установок

Стовпові байпаси для пневматичних установок, найкраще працюють при температурі від -20°C до 80°C і робочому тиску від -0,99 до 16 бар. Доступні діаметри труб 20, 25, 32 і 40 мм, виготовлені з алюмінію та нікельованої латуні.

Пневматичні трубні затискачі

До цієї категорії належать пневматичні трубні затискачі, розпірні хомути і трубні затискачі з гуми або металу. Вони використовуються зі стисненим повітрям, вакуумом і нейтральними газами при температурі від: -20°C до 80°C і тисках від -0,99 до 16 бар. Компоненти трубних хомутів виготовляються з алюмінію і нікельованої латуні, а діаметри монтажних труб варіюються від 20 до 110 мм.

Балансири INFINITY

Балансири працюють при максимальному тиску 10 бар, де температура не повинна виходити за межі діапазону: 20°C до 80°C. Діаметр шланга 10/8, який виготовлений з PA12. Спіральні кабельні балансири мають регульоване навантаження від 0,4 - 1 кг до 2 - 3 кг. Діаметр троса балансирів становить 2 мм, а хід троса може становити 1600 мм.

Рейки, опори, вилки INFINITY

Рейки, опори, вилки використовуються опціонально для пневматичних установок Вони виготовляються з алюмінію та нікельованої латуні. Правильна робоча температура для цих виробів становить: від -20°C до 80°C, а робочий тиск від -0,99 до 16 бар.

Інструменти, аксесуари для пневматичного різання труб

У цій категорії ми розрізняємо: труборіз, очищувач труб і калібр для обтиску труб. Вони використовуються для алюмінієвих пневматичних систем. Труборіз підходить для труб діаметром 20-63 мм, інструмент для зачистки труб - для труб діаметром 20-40 мм, а маркер для трубної ями - для труб діаметром 20, 25, 32, 40 мм.
