Штокові циліндри

Зміст

Поршневий циліндр FESTO..

Огляд взаємозамінності ISO та NFPA..

Експлуатаційні переваги змінних циліндрів.

Важливі технічні характеристики, які слід врахувати.

Стандарти проти міркувань щодо «Cold Spec».

Стратегія впровадження та критерії вибору.

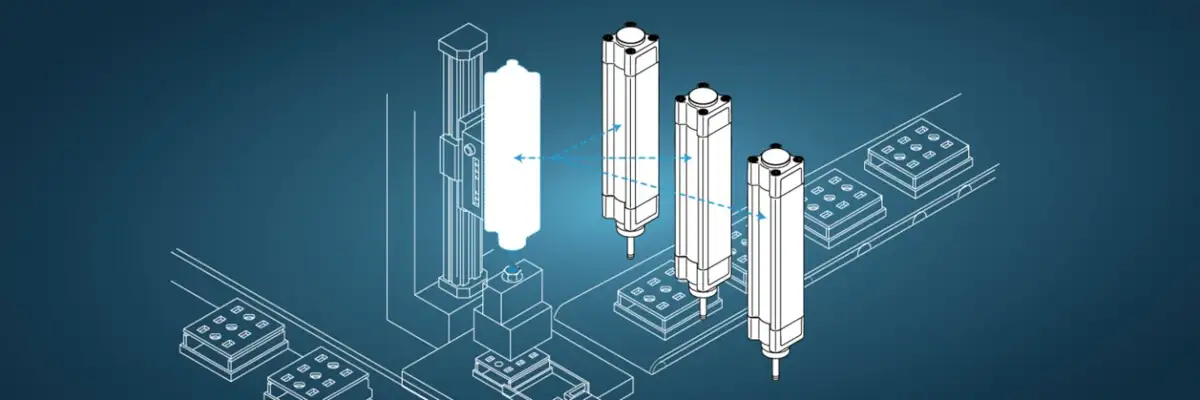

Поршневий циліндр FESTO

Стандартизація пневматичних циліндрів відповідно до специфікацій ISO та NFPA змінила підхід виробників обладнання та кінцевих споживачів до систем пневматичних приводів. Ці незалежні від бренду стандарти гарантують, що циліндри різних виробників залишаються сумісними за розмірами, забезпечуючи безперебійність роботи, яка триватиме десятиліттями в майбутньому.

Огляд взаємозамінності ISO та NFPA

Циліндри ISO 15552:2018 є одним із найпоширеніших стандартів у промисловій пневматиці, що визначає критичні параметри, включаючи розміри отворів (від 32 до 320 міліметрів), різьблення портів, монтажні інтерфейси, рекомендовані довжини ходу та доступні аксесуари. Стандарт також визначає варіанти монтажу, такі як конфігурації штифтового кріплення, та аксесуари, наприклад, вилкові кронштейни.

Аналогічно, циліндри NFPA обслуговують переважно північноамериканські ринки, де застосування вимагають дюймових портів і різьблень, тоді як метричні стандарти ISO охоплюють глобальні ринки. Ключові стандарти ISO включають:

• ISO 6432: Круглі пневматичні циліндри (завжди круглий тип корпусу).
• ISO 15552: Стандартні профільні циліндри та циліндри зі стандартними стяжними штифтами.
• ISO 21287: Компактні циліндри.

Зворотна сумісність, передбачена цими стандартами, забезпечує тривалий термін експлуатації. Наприклад, стандарт ISO 15552 замінює стандарт ISO 6431, проте циліндри, виготовлені відповідно до стандарту ISO 15552, залишаються повністю сумісними з установками, що відповідають стандарту ISO 6431.

Експлуатаційні переваги змінних циліндрів

Змінні пневматичні циліндри забезпечують низку переваг, зокрема:

• Оптимізація запасів: Стандартизація, незалежна від бренду, зменшує потребу у великих запасах змінних циліндрів, спрощуючи контроль запасів та знижуючи витрати на постачання.
• Ефективність технічного обслуговування: стандартизовані інтерфейси, розміри та технічні характеристики забезпечують просту інтеграцію з існуючим обладнанням без необхідності модифікації.
• Адаптація в рамках стандартів: незважаючи на стандартизацію розмірів, виробники можуть адаптувати функції, зберігаючи при цьому контрольні розміри та з'єднання. Наприклад, можна налаштувати компактні двосторонні циліндри ADN (ISO 21287) для використання в умовах високих температур, підвищеної корозійної стійкості та вибухозахисту в середовищах виробництва акумуляторів для електромобілів (EV).
• Підвищена довговічність: Стандартизовані циліндри містять передові матеріали та конструктивні особливості. Циліндри NFPA оснащені трубами з високоміцного алюмінієвого сплаву з твердим (60 Rc) покриттям внутрішнього діаметра, поршнями з алюмінієвого сплаву з абразивними смугами з PTFE, наповненими графітом, та ущільненнями з нітрилу Buna-N як стандартними компонентами.

Важливі технічні характеристики, які слід врахувати

Сучасні змінні циліндри поєднують міцну конструкцію з універсальністю в широкому діапазоні умов експлуатації. Ключові параметри вибору включають:

• Вибір матеріалу труби: Приклади включають алюмінієвий сплав для стандартних промислових застосувань, сталеву конструкцію для важких умов або корозійно-стійку нержавіючу сталь для харчових та гігієнічних середовищ.
• Конфігурації кріплення — наприклад, різноманітні типи гвинтів та стилі кріплення.
• Оптимізація продуктивності: Функції включають спеціальні довжини штоків, змінне амортизування кінцевого положення, альтернативні матеріали ущільнень та налаштування, специфічні для конкретного застосування.

Стандарти проти міркувань щодо «Cold Spec»

Розуміння різниці між справжніми циліндрами Interchange та продуктами «cold spec» має ключове значення для інженерних рішень. Циліндри Interchange відповідають стандартам NFPA або ISO, забезпечуючи гарантовану відповідність розмірів у багатьох виробників.

Продукти «Cold spec», незважаючи на те, що вони набули статусу де-факто стандарту завдяки широкому застосуванню, можуть дещо відрізнятися між брендами, що створює потенційну невизначеність під час заміни або модернізації.

Стратегія впровадження та критерії вибору

Ефективне впровадження змінних пневматичних циліндрів вимагає систематичної оцінки вимог до продуктивності, специфічних для конкретного застосування, умов навколишнього середовища та обмежень інтеграції. Ключові фактори включають тип циліндра, метод приведення в дію, вимоги до розміру отвору, специфікації тиску та температури, а також сумісність монтажного інтерфейсу.
