Конструкция, принцип действия, монтаж и типы обратных клапанов
Типы межфланцевых обратных клапанов, их характеристики и области применения.
В зависимости от конструкции можно выделить отдельные обратные клапаны:
Фланцевый обратный клапан из чугуна
Конструкция, принцип действия, монтаж и типы обратных клапанов
Типы межфланцевых обратных клапанов, их характеристики и области применения.
В трубопроводах для транспортировки, например жидкостей, сжатого воздуха, CO, обязательно нужно обеспечить односторонний поток данной среды и одновременно блокировать поток в обратном направлении. Чтобы предотвратить возврат рабочей среды в трубопровод, используют специальный тип клапанов, так называемые обратные клапаны. Этот тип клапана является самодействующим клапаном, и его целью является открытие транспортировки обслуживающей среды только в одном направлении. Это происходит при одновременном закрытии потока в обратном направлении, поэтому часто называют односторонними клапанами. Для их работы используются перепады давления, возникающие за клапаном и перед ним. Из этого следует, что верное направление потока рабочей среды определяется действием клапана. Обратные клапаны пригодны для горизонтального или вертикального монтажа, но при монтаже в горизонтальных трубопроводах они должны быть установлены крышкой вверх, а в вертикальных – с потоком снизу вверх.
Обратный клапан открывается только после достижения давления открывания, а закрывается при падении порогового давления, прекращении потока или под действием силы тяжести. Некоторые модели имеют в своей конструкции дополнительные элементы, которые ускоряют момент закрытия, например, пружины – тогда эти клапаны называются «с нагрузкой». Однако, чтобы открыться, клапан, кроме давления, должен также преодолеть силу пружин. В предложении ПНЕВМАТ обратные межфланцевые клапаны изготавливаются как из чугуна, так и из нержавеющей стали.
Благодаря широкому ассортименту в этой группе клапанов они применяются во многих отраслях промышленности – как для жидких, так и для газовых сред: системы отопления и кондиционирования, установки сжатого воздуха, насосные станции и распределение воды, химические, сельскохозяйственные и пищевые предприятия. Учитывая столь широкий спектр применения, они часто имеют разные сертификаты: давления или PZH, как в случае клапанов, предлагаемых компанией ПНЕВМАТ.
В зависимости от конструкции можно выделить отдельные обратные клапаны:

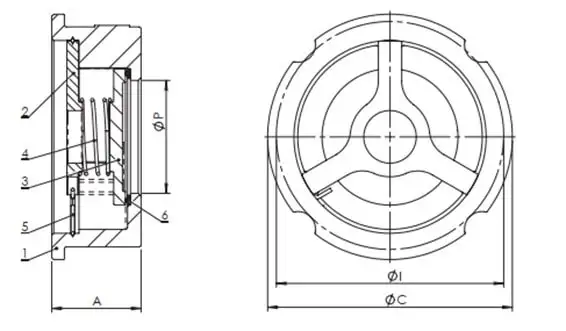

Межфланцевые пластинчатые

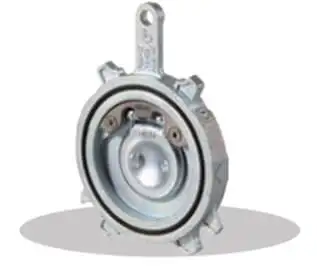

Клапан выпускается в исполнении так называемого Wafer. Замыкающим элементом является расположенная по центру прижимаемая пружиной пластина. Модель из чугуна на уплотнении с NBR, нержавеющее исполнение на уплотнении металл/металл. Эта модель в нержавеющем исполнении также подходит для пара.
Бабочки

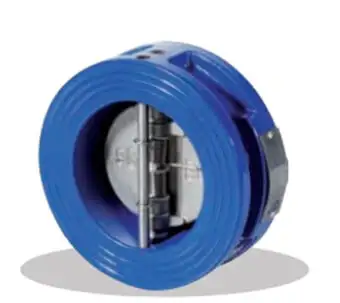

Клапан, также известный как двустворчатый, также в исполнении так называемого Wafer. Запорным элементом являются нержавеющие бабочки створки, закрепленные на центральном штифте. Модель из чугуна на уплотнении из NBR, нержавеющее исполнение на уплотнении FKM.

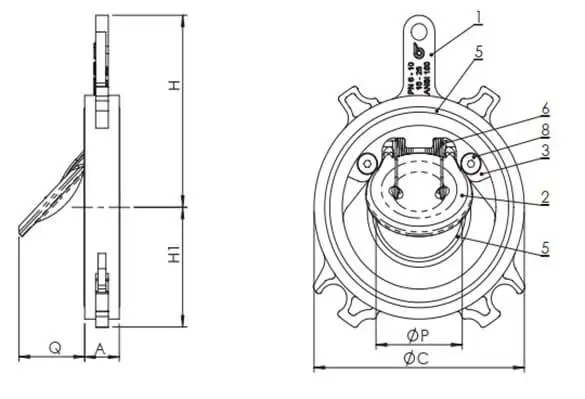

Обратные клапаны
Клапан также известен как обратный клапан. Конструкция клапана обеспечивает легкий доступ к техническому обслуживанию и занимает мало места в установке. Запорным элементом является отклоняющийся от гнезда клапан, чтобы обеспечить протекание среды. В клапанах этого типа есть возможность установки пружин для сжатия. Модель как из чугуна, так и нержавеющей стали доступна с эластомерами типа NBR, EPDM и FKM или на тефлоне.

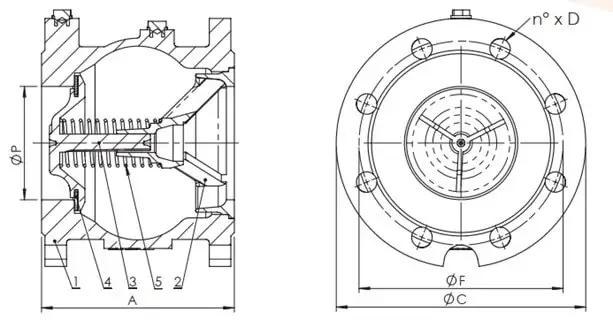

Фланцевый обратный клапан из чугуна
Грибовой клапан – часто называемый пружинным или осевым – имеет в своей конструкции фланцы. Запорным элементом является гриб, прижимаемый пружиной c внутри корпуса. Компактная конструкция сводит к минимуму потери давления и гидравлические удары. Модель изготовлена из чугуна на уплотнениях NBR.
Подытоживая, обратные клапаны являются незаменимым элементом установки, защищающим элементы системы, такие как насос. Это служит для защиты системы, одновременно снижая эксплуатационные расходы. В то же время они являются легко обслуживаемой арматурой. Однако при выборе этого типа клапана следует помнить о: среде, в которой он будет использоваться, величине интенсивности потока, потере давления и расходе на приобретение и эксплуатацию.
