Конструкція, принцип дії, монтаж та типи зворотних клапанів

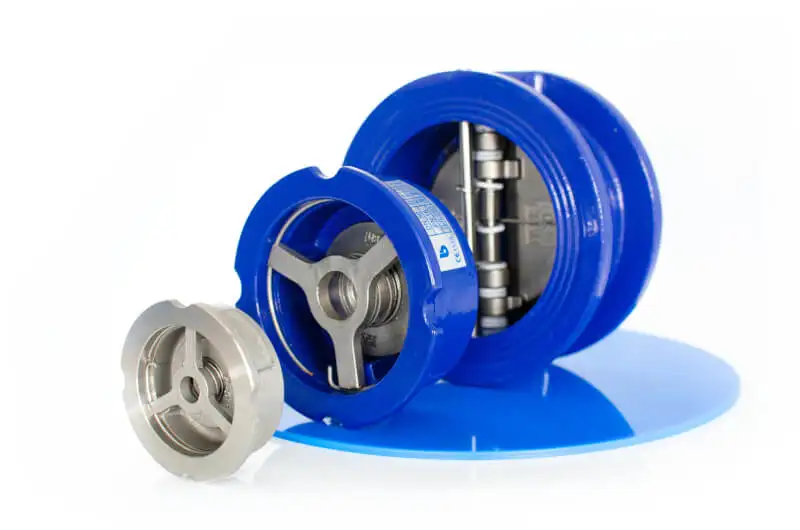

Типи міжфланцевих зворотних клапанів, їх характеристики та сфери застосування

У трубопроводах для транспортування, наприклад, рідин, стисненого повітря, CO, обов'язково потрібно забезпечити односторонній потік даного середовища і одночасно блокувати потік у зворотному напрямку. Щоб запобігти поверненню робочого середовища в трубопровід, використовують спеціальний тип клапанів, так звані зворотні клапани. Цей тип клапана є самодіючим клапаном, і його метою є відкриття транспортування обслуговуючого середовища тільки в одному напрямку. Це відбувається при одночасному закритті потоку в зворотному напрямку, тому їх часто називають односторонніми клапанами. Для їх роботи використовуються перепади тиску, що виникають за і перед клапаном. З цього випливає, що правильний напрямок потоку робочого середовища визначається дією клапана. Зворотні клапани придатні для горизонтального або вертикального монтажу, але при монтажі в горизонтальних трубопроводах вони повинні бути встановлені кришкою вгору, а в вертикальних — з потоком знизу вгору.

Зворотний клапан відкривається тільки після досягнення тиску відкриття, а закривається при падінні порогового тиску, припиненні потоку або під дією сили тяжіння. Деякі моделі мають у своїй конструкції додаткові елементи, які прискорюють момент закриття, наприклад пружини – тоді ці клапани називаються «з навантаженням». Однак, щоб відкритися, клапан, крім тиску, повинен також подолати силу пружин. У пропозиції ПНЕВМАТ зворотні клапани міжфланцеві виготовляються як з чавуну, так і з нержавіючої сталі.

Завдяки різноманітному асортименту в цій групі клапанів, вони застосовуються в багатьох галузях промисловості – як для рідких, так і для газових середовищ: системи опалення та кондиціонування, установки стисненого повітря, насосні станції та розподіл води, хімічні, сільськогосподарські та харчові підприємства. З огляду на такий широкий спектр застосування, вони часто мають різні сертифікати: тиску або PZH, як у випадку клапанів, що пропонуються компанією ПНЕВМАТ.

Залежно від конструкції, можна виділити окремі зворотні клапани:

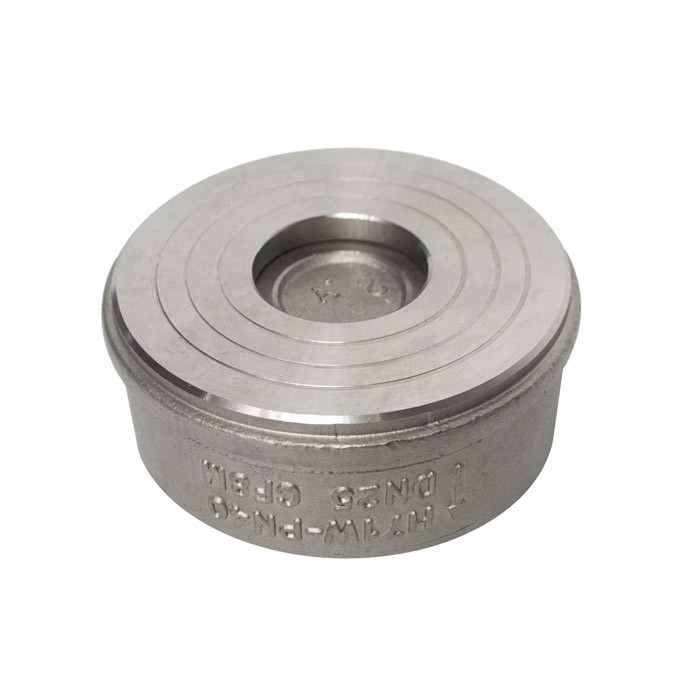

Міжфланцеві пластинчасті

Клапан випускається у виконанні так званого Wafer. Замикаючим елементом є розташована по центру пластина, що притискається пружиною. Модель з чавуну на ущільненні з NBR, нержавіюче виконання на ущільненні метал/метал. Ця модель у нержавіючому виконанні також підходить для пари.

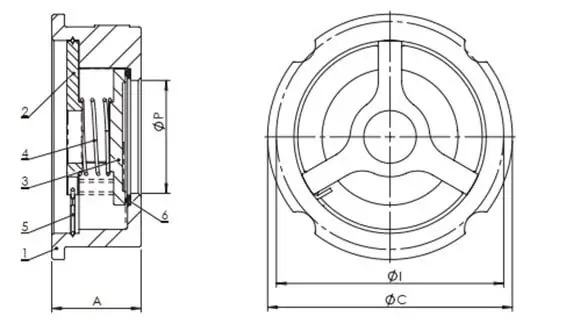

Плiтковий міжфланцевий зворотний клапан – компактна конструкція з пружиною, що дозволяє потоку рухатися лише в одному напрямку. Технічний рисунок плиткового міжфланцевого зворотного клапана – показано переріз із позначенням пружини, тарілки та корпусу, а також вид спереду з розмірами.

Метеликові

Клапан, також відомий як двостулковий, також у виконанні так званого Wafer. Запірним елементом є нержавіючі метеликові стулки, закріплені на центральному штифті. Модель з чавуну на ущільненні з NBR, нержавіюче виконання на ущільненні FKM.

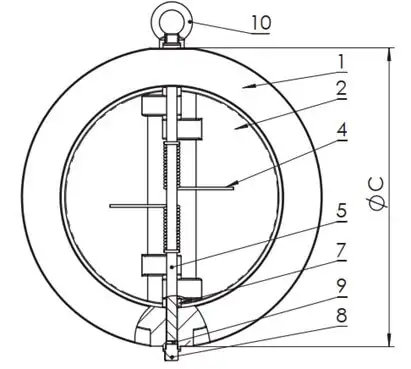

Міжфланцевий зворотний клапан типу «метелик» – складається з двох стулок на осі, які автоматично закриваються під тиском зворотного потоку. Схема міжфланцевого зворотного клапана типу «метелик» – зображено внутрішню будову зі стулками, віссю та пружиною, а також основними розмірами.

Зворотні клапани

Клапан, також відомий як зворотний клапан. Конструкція клапана забезпечує легкий доступ для технічного обслуговування та займає мало місця в установці. Запірним елементом є клапан, який відхиляється від гнізда, щоб забезпечити протікання середовища. У клапанах цього типу є можливість встановлення пружин для дотискання. Модель як з чавуну, так і з нержавіючої сталі доступна з еластомерами типу NBR, EPDM і FKM або на тефлоні.

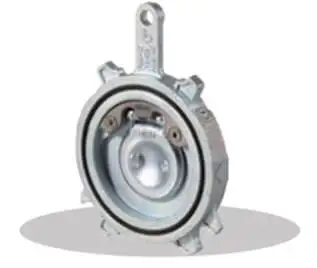

Клаповий зворотний клапан із підйомною заслінкою – конструкція, де диск піднімається під тиском потоку та закривається при зворотному русі. Технічний рисунок клапового зворотного клапана – показано вигляд збоку та спереду з розмірами, позначені основні елементи конструкції (корпус, диск, пружини).

Фланцевий зворотний клапан з чавуну

Грибовий клапан – часто називаний пружинним або осьовим – має у своїй конструкції фланці. Запірним елементом є гриб, який притискається пружиною c всередині корпусу. Компактна конструкція мінімізує втрати тиску та гідравлічні удари. Модель виготовлена з чавуну на ущільненнях NBR.

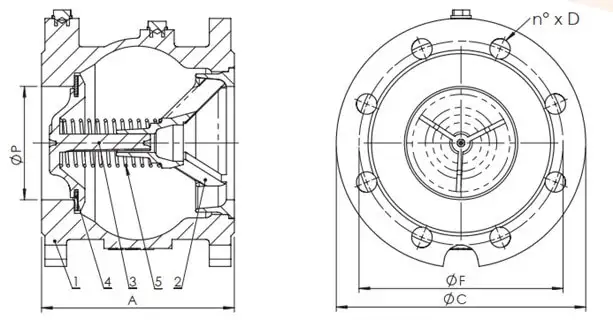

Грибковий зворотний клапан із фланцевим під’єднанням – масивний корпус із диском у формі грибка, який перекриває потік у зворотному напрямку. Схема грибкового зворотного клапана – зображено переріз із пружиною та тарілкою у формі грибка, а також фронтальний вид із монтажними отворами та розмірами.

Підсумовуючи, зворотні клапани є незамінним елементом установки, який захищає елементи системи, такі як насос. Це служить для захисту системи, одночасно знижуючи експлуатаційні витрати. Водночас вони є арматурою, яка легко обслуговується. Однак при виборі цього типу клапана слід пам'ятати про: середовище, в якому він буде використовуватися, величину інтенсивності потоку, втрати тиску та витрати на придбання і експлуатацію.
