Руководство для начинающих установщиков

Проводка сетевой розетки – как эффективно выполнить монтаж?

Прокладка кабеля в сетевой розетке с помощью инструмента для пробивания (вырезания)

Вам нужно проложить кабель в сетевой розетке, но вы не знаете как это сделать? Хорошо, что вы попали в наш блог. Я объясню вам, как с помощью соответствующих инструментов и немного сноровки вы можете сделать это за несколько простых шагов!

Вам понадобится:

• съемник для коаксиальных кабелей WEICON Tools No. 2
• нож для коронковых кабелей WEICON Tools No. 40 LSA Sensor
• ножницы для кабелей WEICON Tools No. 35 Cable Scissors
• отвертка

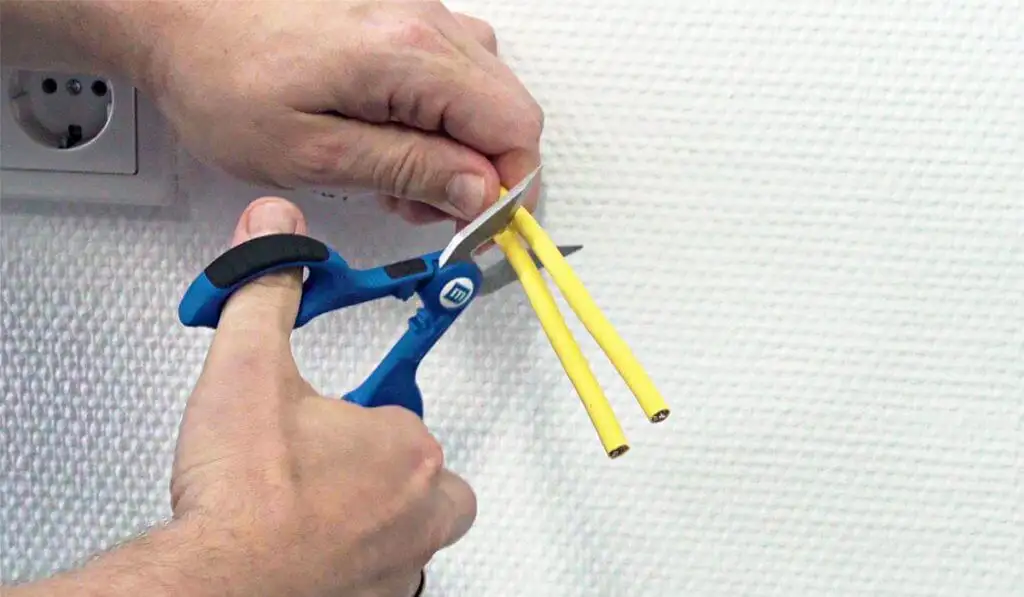

Шаг 1. Сократите кабель При помощи ножниц для кабелей WEICON TOOLS №35 можно немного сократить сетевой кабель (кат. 7), если это необходимо. Если останется слишком много кабеля, его будет труднее спрятать в конце коробки.

Шаг 2. Изоляция сетевого кабеля

На первом шаге нужно снять изоляцию с кабеля. Для этого идеально подходит инструмент для снятия изоляции с проводов WEICON Tools No. 2. Используйте сторону A для удаления внешнего покрытия. Благодаря точной регулировке лезвия вы можете не бояться повредить провод. Не удаляйте плетеный экран, который теперь виден, а осторожно оберните его вокруг кабеля.

Теперь удалите пленочную оболочку, которая покрывает отдельные жилы витого пара. Для этого используйте сторону B нашего инструмента и убедитесь, что отрываете всего несколько сантиметров. Остальную пленку следует удалить как можно позже.



Шаг 3. Отделка кабеля Cat. 7

На следующем шаге берем монтажную плату сетевого гнезда и отвертку, вставляем кабель в разгрузку, требующую определенной сноровки, и прикручиваем. Теперь становится немного сложно. Но не беспокойтесь, вы тоже это сможете сделать! На печатной плате сетевого гнезда цветовая кодировка указывает, в каком порядке следует подключать кабели. Вы также можете ознакомиться с инструкцией производителя по подключению кабелей. Придерживаться ли кода цветов A или B зависит от того, какой код до этого использовался во всем доме. Важно придерживаться одного и того же цветового кода! В этом примере мы подключили отдельные провода в соответствии со стандартом B.

Теперь вы сортируете пару проводов, берете печатную плату сетевой розетки и проводите провода через плату вперед в определенных местах. Вы можете удалить оставшиеся пленочные покрытия и распутать пары.

На следующем этапе появляется важный инструмент Weicon: нож Kronow LSA Sensor No. 40. С помощью этого удобного инструмента и небольшого усилия можно обработать провода один за другим в соответствии с цветной маркировкой к клеммам. Одновременно этот инструмент автоматически удаляет выступающие остатки кабелей.



Шаг 4. Монтаж розетки Теперь осталось только прикрутить рамку сетевой розетки, установить всю розетку внутри стены и надеть пластиковую крышку. Как я уже упоминал ранее, с небольшой сноровкой и помощью наших инструментов, подключение сетевой розетки является простой задачей для любого монтажника и не только.
