Посібник для початківців-інсталяторів

Проводка мережевої розетки – як ефективно виконати монтаж?

Прокладка кабелю в мережевій розетці за допомогою інструменту для пробивання (вирізання)

Вам потрібно прокласти кабель в мережевій розетці, але ви не знаєте, як це зробити? Добре, що ви потрапили на наш блог. Я поясню вам, як за допомогою відповідних інструментів і трохи вправності ви можете зробити це за кілька простих кроків!

Вам знадобиться:

• знімач для коаксіальних кабелів WEICON Tools No. 2
• ніж для коронкових кабелів WEICON Tools No. 40 LSA Sensor
• ножиці для кабелів WEICON Tools No. 35 Cable Scissors
• викрутка

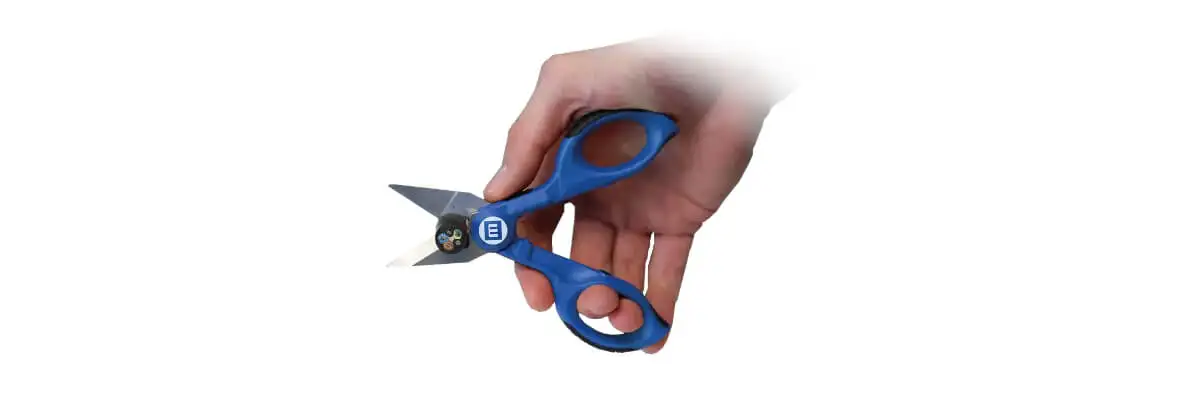

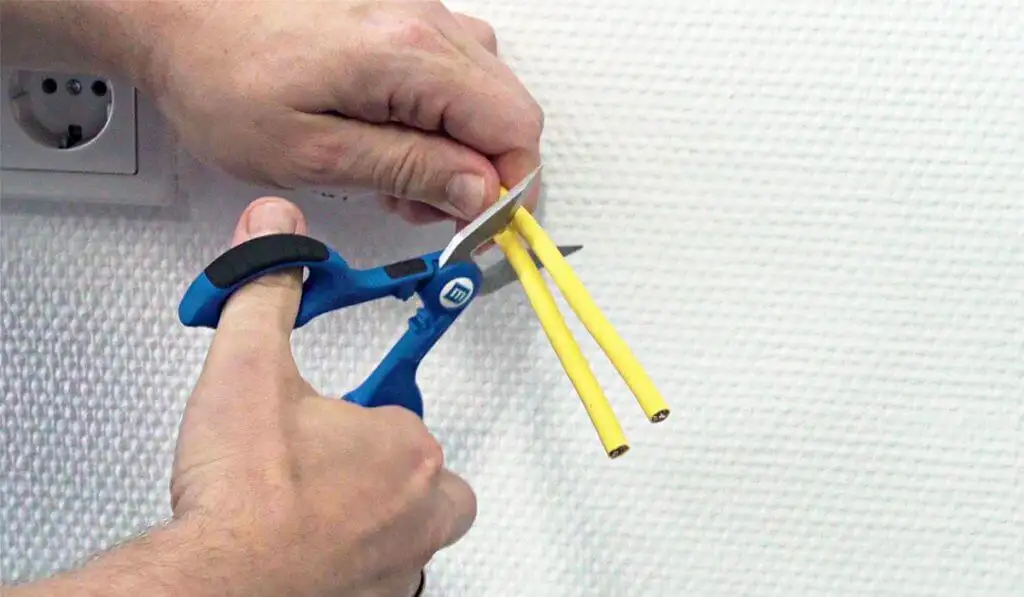

Крок 1. Скоротіть кабель За допомогою ножиць для кабелів WEICON TOOLS № 35 можна трохи скоротити мережевий кабель (кат. 7), якщо це необхідно. Якщо залишиться занадто багато кабелю, його буде важче сховати в кінці в коробці.



Крок 2. Ізоляція мережевого кабелю

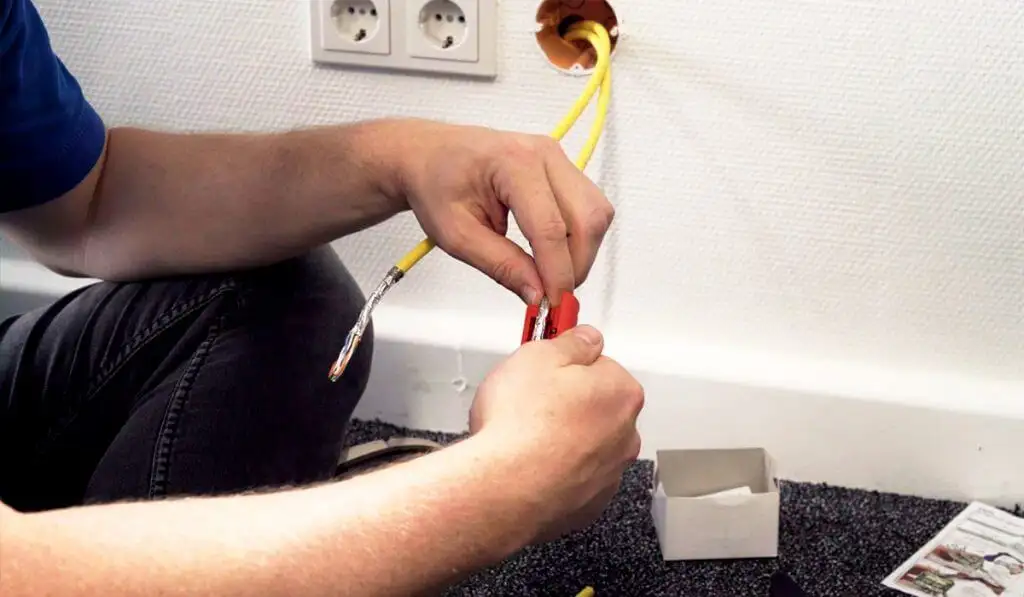

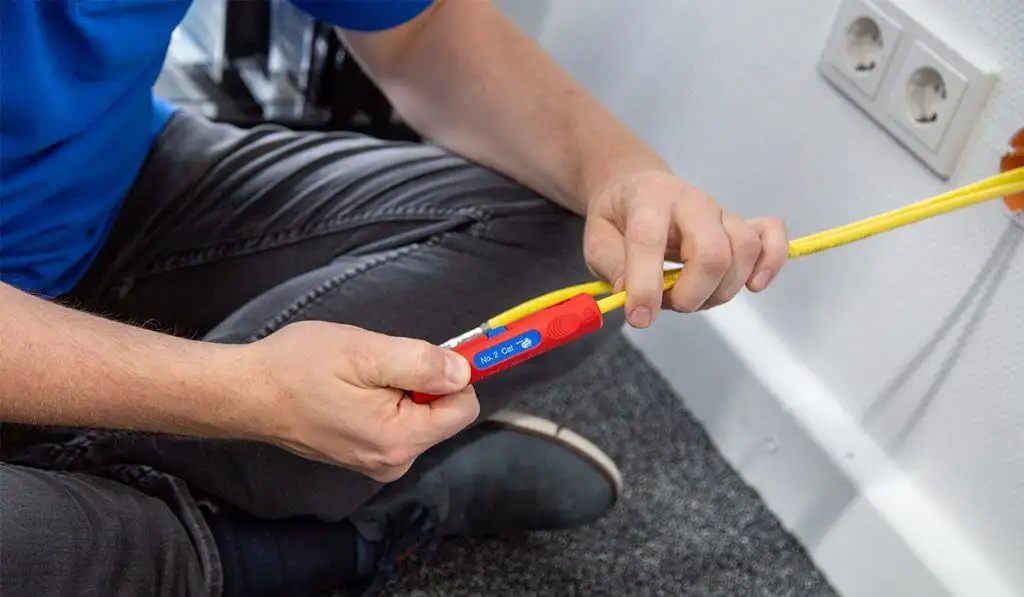

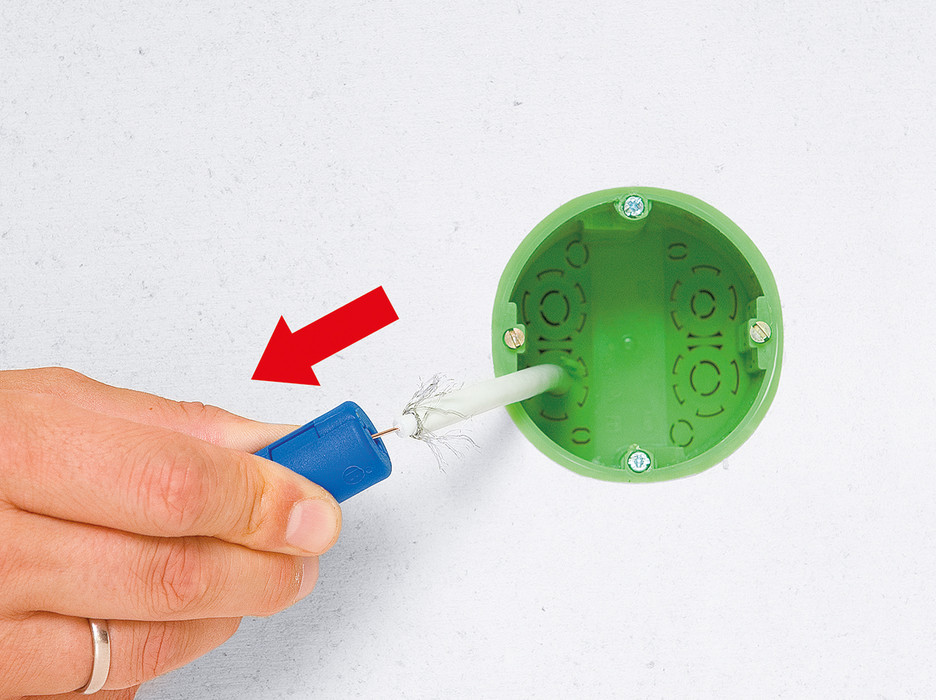

На першому етапі необхідно зняти ізоляцію з кабелю. Для цього ідеально підходить інструмент для зняття ізоляції з проводів WEICON Tools No. 2. Використовуйте сторону A, щоб видалити зовнішнє покриття. Завдяки точному регулюванню леза ви можете не боятися пошкодити провід. Не видаляйте плетений екран, який тепер видно, а обережно оберніть його навколо кабелю.

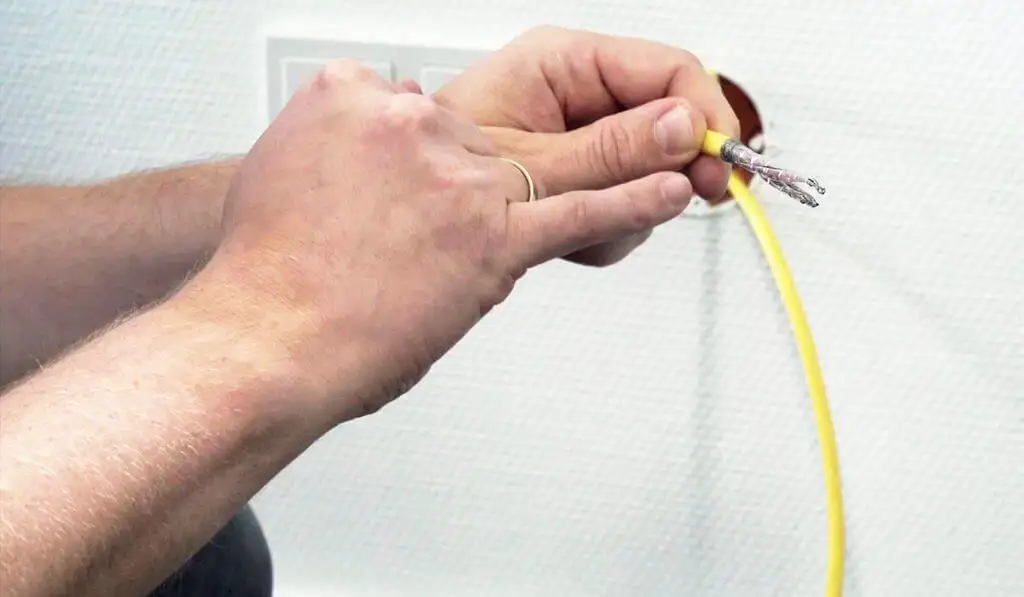

Тепер видаліть плівкову оболонку, яка покриває окремі жили крученої пари. Для цього використовуйте сторону B нашого інструменту і переконайтеся, що відриваєте тільки кілька сантиметрів. Решту плівки слід видалити якомога пізніше



Крок 3. Обробка кабелю Cat. 7

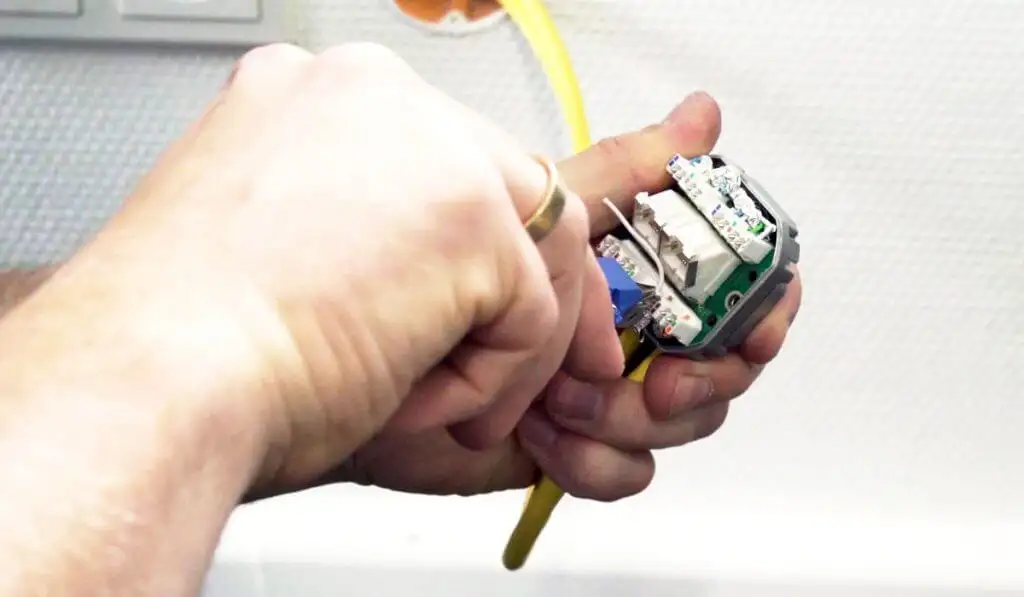

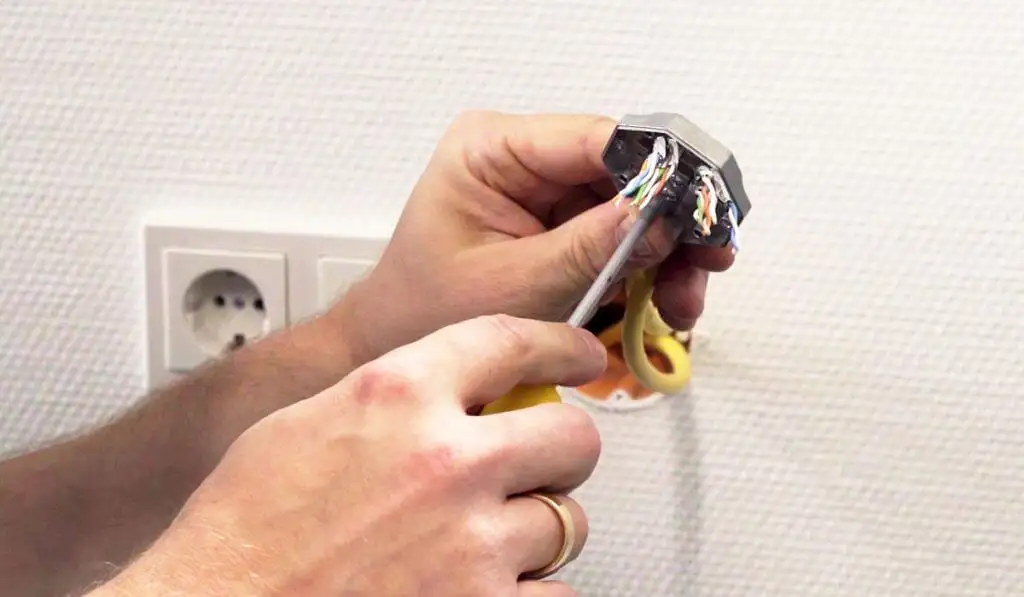

На наступному кроці беремо монтажну плату мережевого гнізда і викрутку, вставляємо кабель в розвантаження, що вимагає певної вправності, і прикручуємо. Тепер стає трохи складно. Але не хвилюйтеся, ви теж це зможете зробити! На друкованій платі мережевого гнізда кольорове кодування вказує, в якому порядку слід підключати кабелі. Ви також можете ознайомитися з інструкцією виробника щодо підключення кабелів. Чи дотримуватися коду кольорів A чи B, залежить від того, який код до цього використовувався в усьому будинку. Важливо дотримуватися одного і того ж коду кольорів! У цьому прикладі ми підключили окремі дроти відповідно до стандарту B.

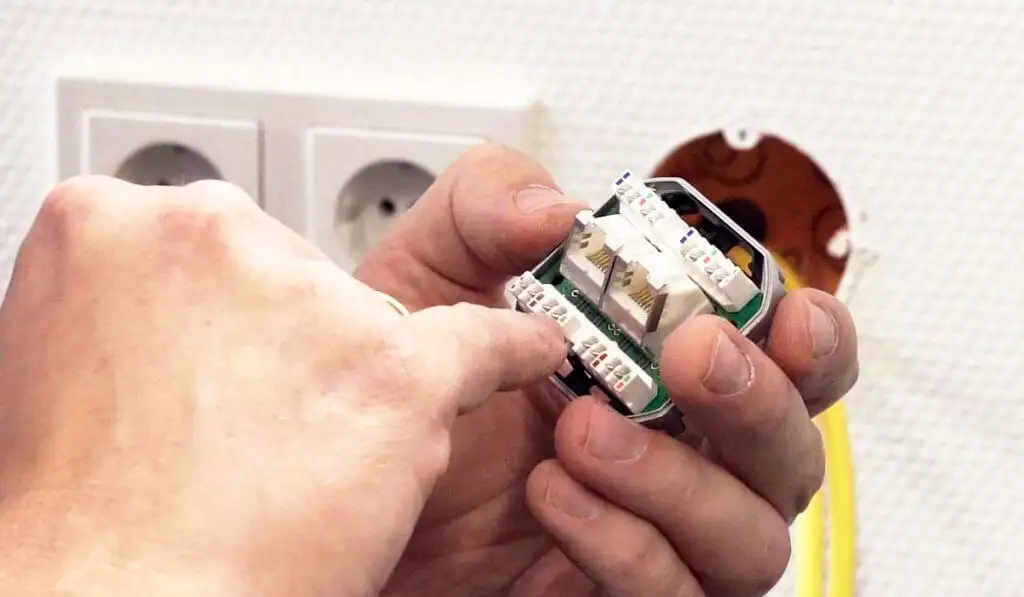

Тепер ви сортуєте пари проводів, берете друковану плату мережевої розетки і проводите дроти через плату вперед у визначених місцях. Ви можете видалити решту плівкового покриття і розплутати пари.

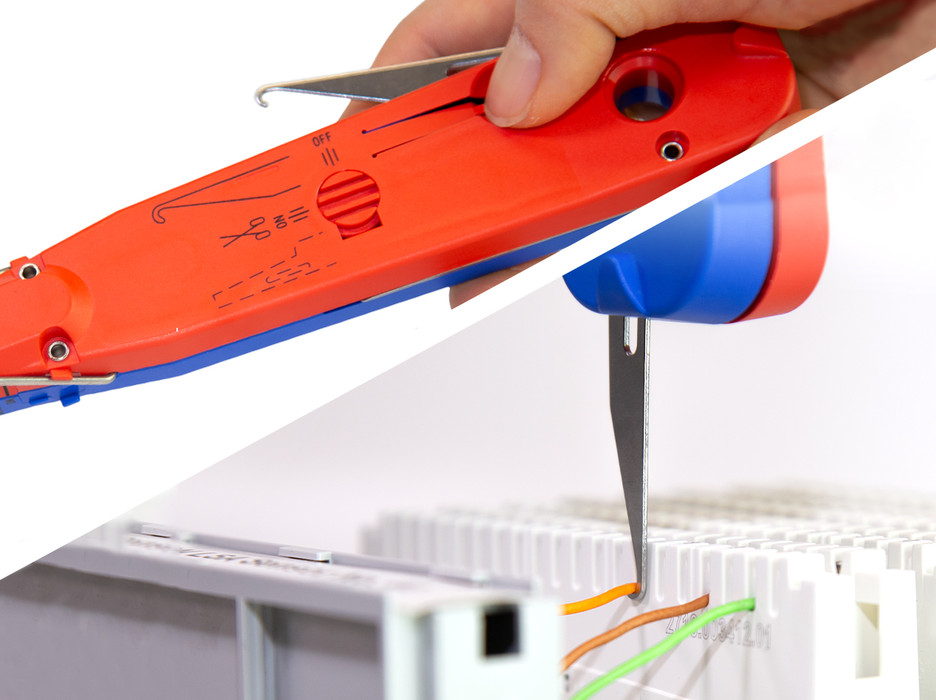

На наступному етапі з'являється важливий інструмент Weicon: ніж Kronow LSA Sensor No. 40. За допомогою цього зручного інструменту і невеликого зусилля можна обробити дроти один за одним відповідно до кольорового маркування до клем. Одночасно цей інструмент автоматично видаляє виступаючі залишки кабелів.

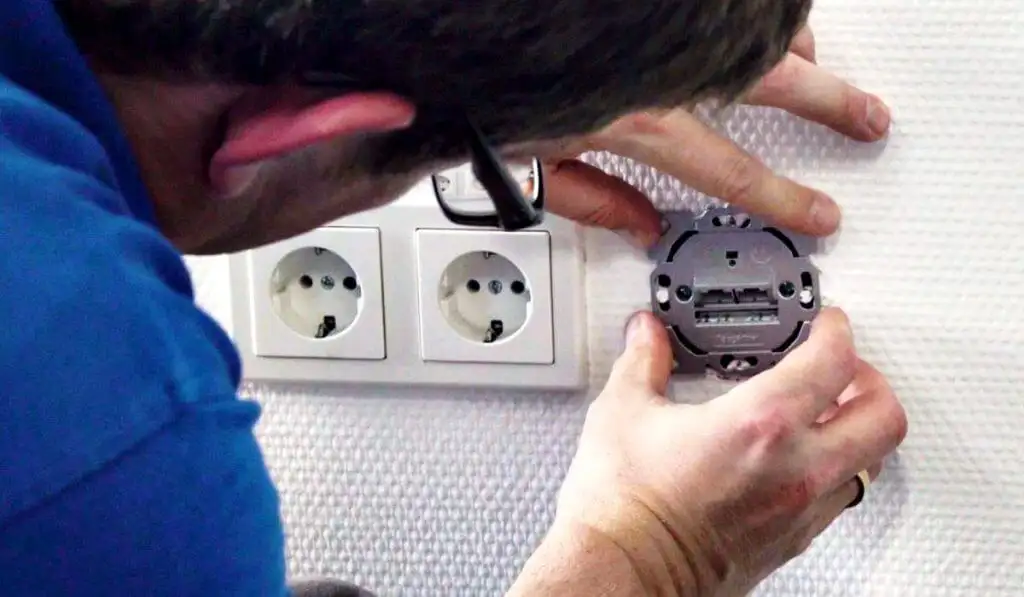

Крок 4. Монтаж розетки Тепер залишилося тільки прикрутити рамку мережевої розетки, встановити всю розетку всередині стіни і надіти пластикову кришку. Як я вже згадував раніше, з невеликою вправністю і допомогою наших інструментів, підключення мережевої розетки є простим завданням для будь-якого монтажника і не тільки.
