Концевые выключатели для пневматических приводов

В пневматических системах, в которых исполнительным элементом является запорный клапан шарового или мотылькового типа, очень часто применяется автоматизация клапанов с помощью пневматических приводов. Поскольку эти приводы питаются сжатым воздухом, они не могут передавать информацию в виде электрического сигнала в системы управления. По этой причине одним из элементов оснастки такого типа приводов является конечный выключатель.

Коробка концевых выключателей - это устройство, которое служит для передачи сигналов с информацией о концевых клапанах (доступна также версия с передатчиком положения 4-20 мА, непрерывный сигнал). Позволяет получить электрический сигнал о том, открыт ли клапан или закрыт, и передать его в систему автоматики.

Коробки концевых выключателей спроектированы таким образом, чтобы их можно было установить на пневматических приводах или с помощью консолей к ручным клапанам – при условии, что клапан имеет монтажную пластину в соответствии со стандартом ISO5211. Информация в виде напряжения с конечного выключателя передается после достижения конечного положения поршня привода или конечного положения штока клапана.

К преимуществам конечных выключателей относятся:

• возможность непрерывной работы
• простота монтажа и демонтажа
• стандартизированные соединения NAMUR 80x30 и/или 130x30
• возможность применения к большинству пневматических приводов разных производителей
• кроме электрического сигнала, визуальный индикатор ON\OFF, виден также на расстоянии

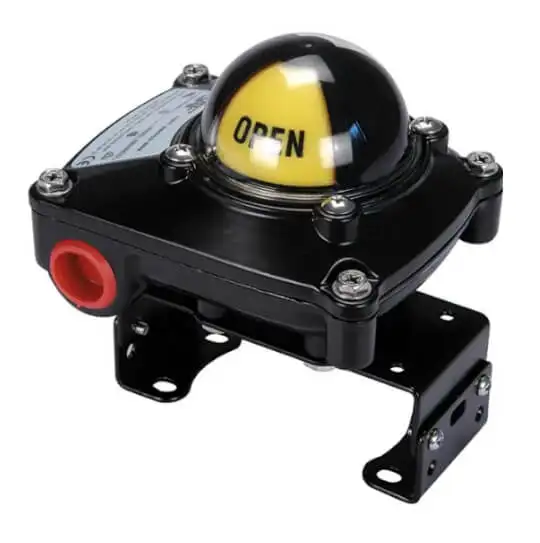

• опциональное исполнение для зоны ATEX
• кроме базового исполнения с микроконтактами, возможность применения индукционных, пневматических датчиков или потенциометра

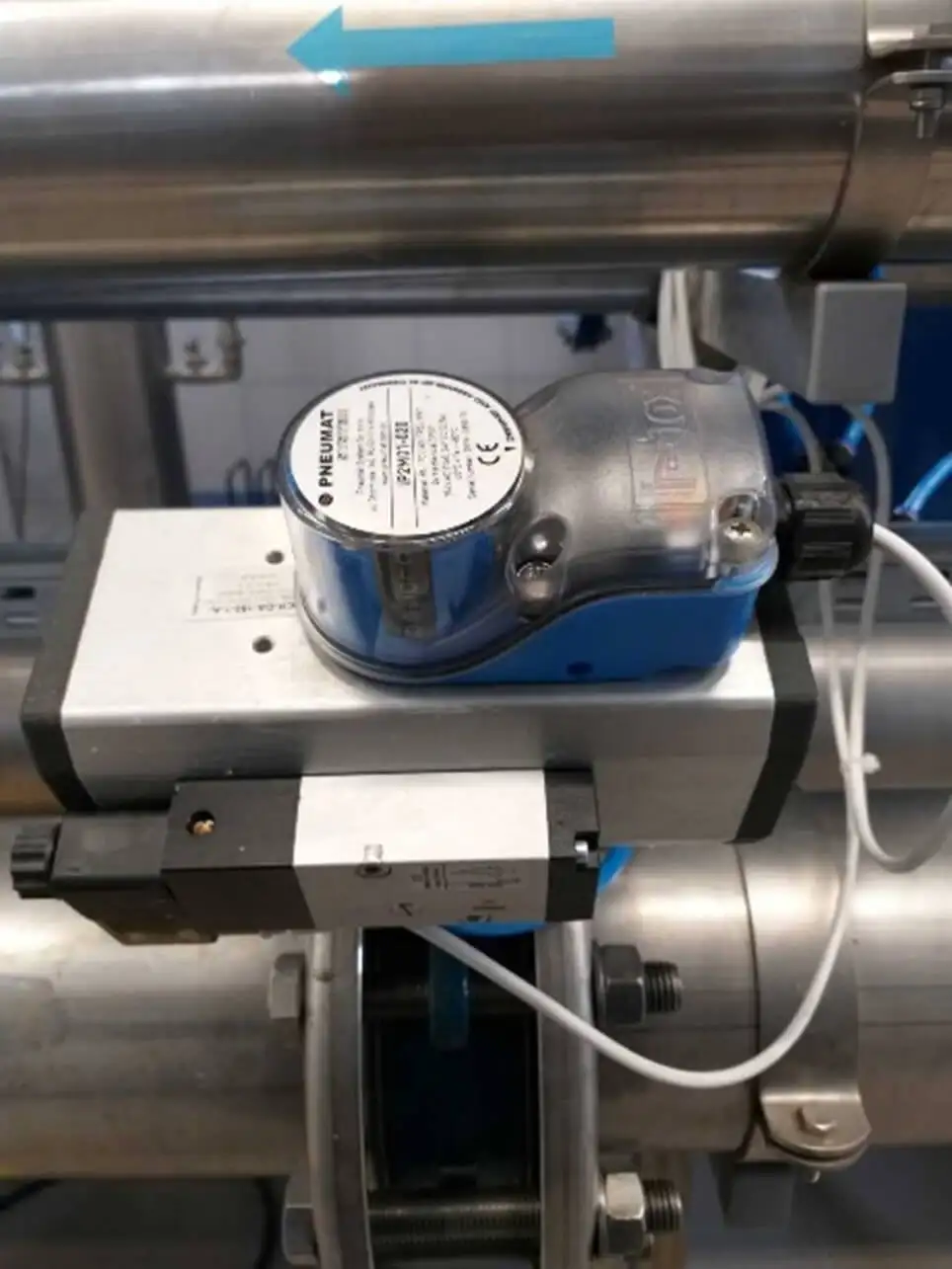

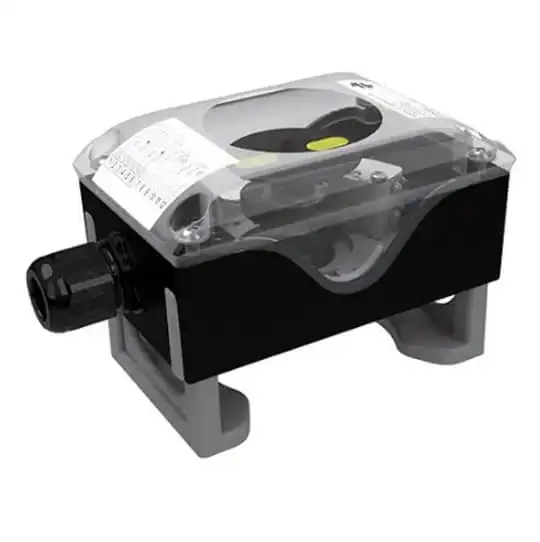

В большинстве моделей коробка концевых выключателей монтируется с помощью консоли. Устройства изготовлены из алюминия или высококачественных технических пластмасс. Конечные выключатели могут работать в любых условиях, где устанавливаются пневматические приводы, в диапазоне температур от -55°C до 100°C, а защита IP66/IP67 обеспечивает надлежащую защиту от пыли и влаги.

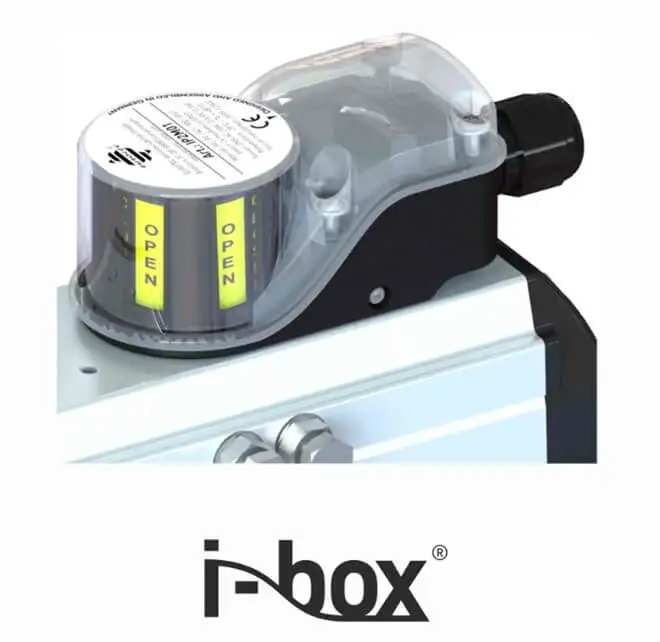

В ассортименте ПНЕВМАТ также есть концевые выключатели IBox – модель IP2M01 является компактной версией классических концевых выключателей.

Это флагманский продукт компании ПНЕВМАТ, благодаря своей популярности конкурентоспособной цене, доступности со склада и функциональному монтажу, который не требует консоли между конечным выключателем и приводом.

Выпускается в классической версии с контактными микропереключателями в монтаже 80x30, а также версии со светодиодами и версии Atex.

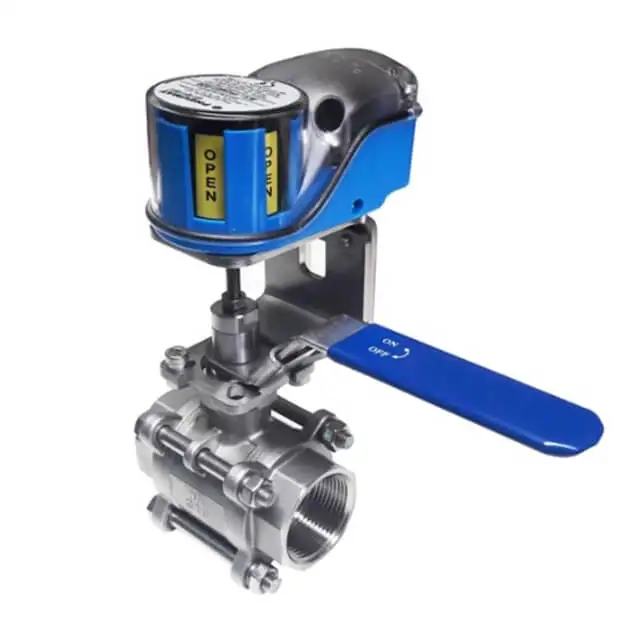

Выключатели IBox также пользуются большой популярностью в версии монтажа непосредственно на клапан.



Принимая решение о приобретении таких широко используемых элементов автоматизации процессов, как коробки концевых выключателей iBox, следует воспользоваться предложением проверенного и надежного поставщика, которым является компания ПНЕВМАТ.

Компактная конструкция в сочетании с привлекательной ценой обеспечивает скоординированный поток информации о состоянии положения клапана в установке.
