Кінцеві вимикачі для пневматичних приводів

У пневматичних системах, в яких виконавчим елементом є запірний клапан кульового або метеликового типу, дуже часто застосовується автоматизація клапанів за допомогою пневматичних приводів. Оскільки ці приводи живляться стисненим повітрям, вони не можуть передавати інформацію у вигляді електричного сигналу до систем управління. З цієї причини одним з елементів оснащення такого типу приводів є кінцевий вимикач.

Коробка кінцевих вимикачів - це пристрій, який служить для передачі сигналів з інформацією про кінцеві положення клапанів (доступна також версія з передавачем положення 4-20 мА, безперервний сигнал). Дозволяє отримати електричний сигнал про те, чи клапан відкритий чи закритий, і передати його до системи автоматики.

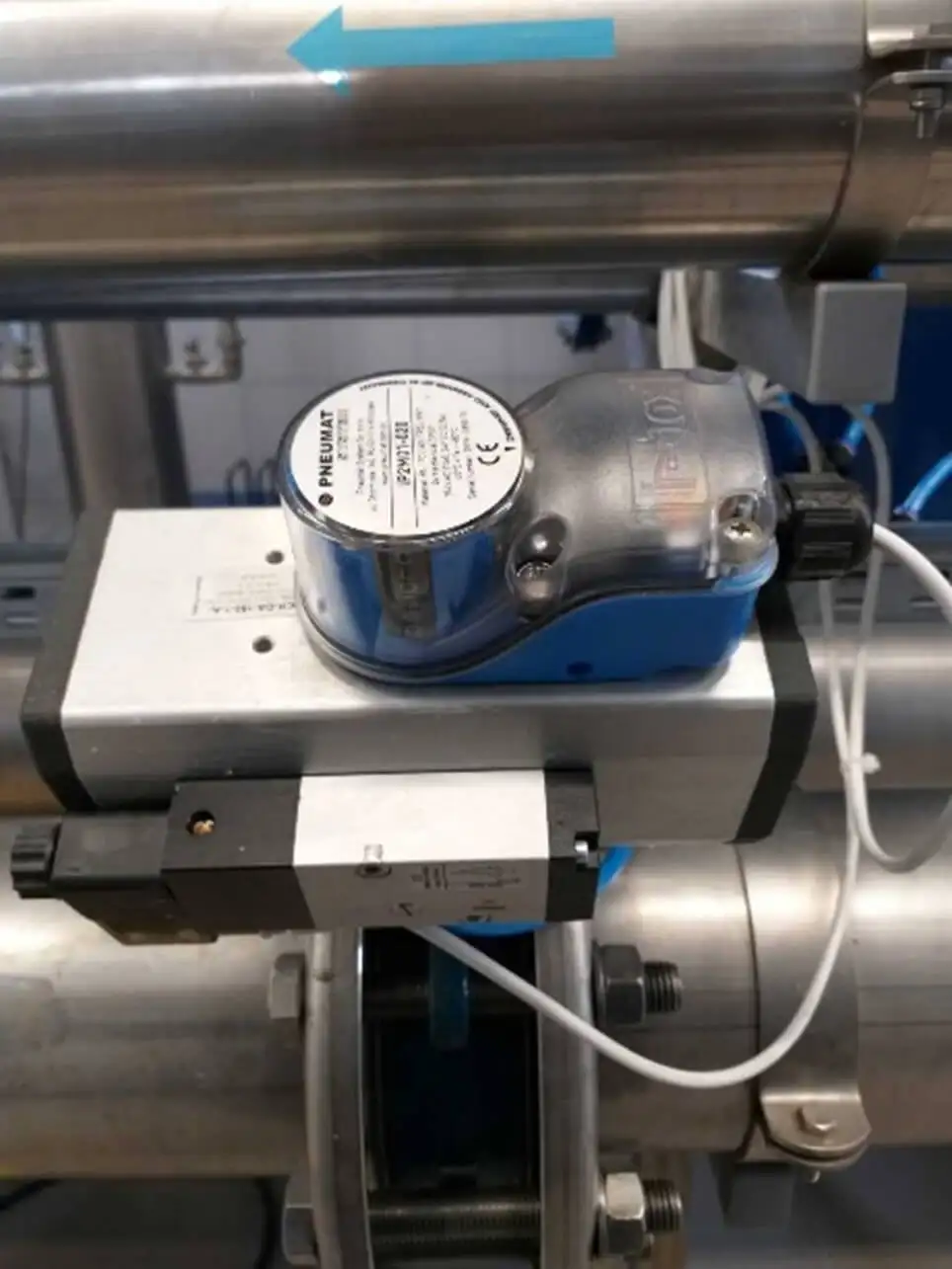

Коробки кінцевих вимикачів спроектовані таким чином, щоб їх можна було встановити на пневматичних приводах або за допомогою консолей до ручних клапанів – за умови, що клапан має монтажну пластину відповідно до стандарту ISO5211. Інформація у вигляді напругового сигналу з кінцевого вимикача передається після досягнення кінцевого положення поршня приводу або кінцевого положення штока клапана.



До переваг кінцевих вимикачів належать:

• можливість безперервної роботи
• простота монтажу та демонтажу
• стандартизовані з'єднання NAMUR 80x30 та/або 130x30
• можливість застосування до більшості пневматичних приводів різних виробників

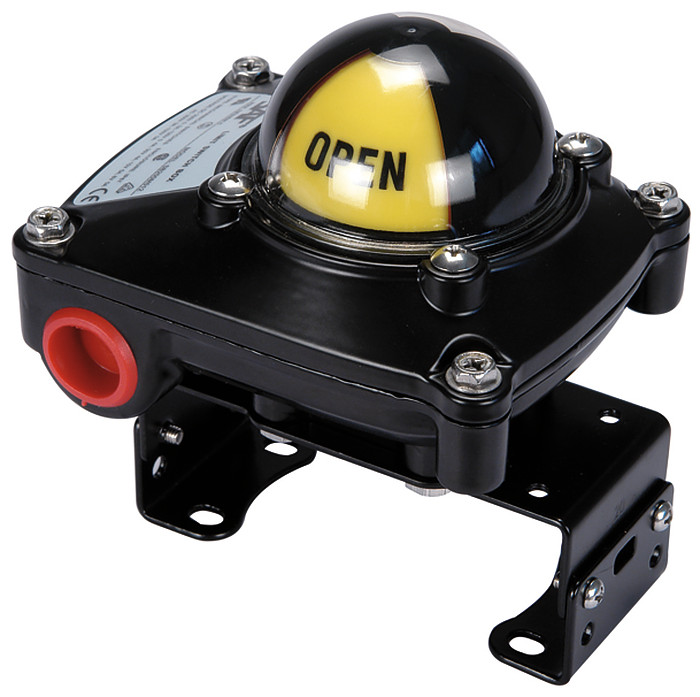

• крім електричного сигналу, візуальний індикатор ON\OFF, видимий також на відстані

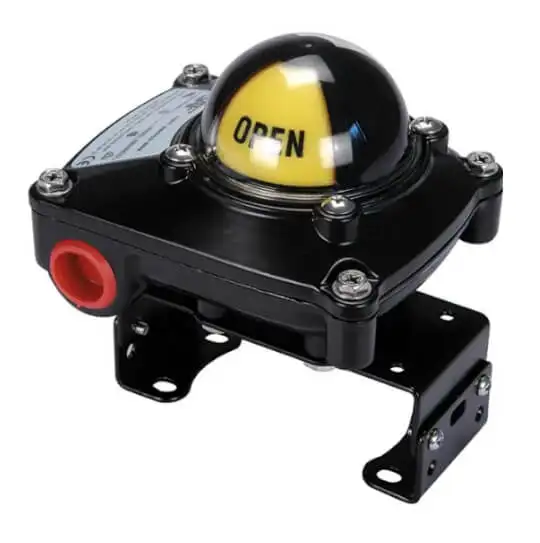

• опціонально виконання для зони ATEX
• крім базового виконання з мікроконтактами, можливість застосування індукційних, пневматичних датчиків або потенціометра

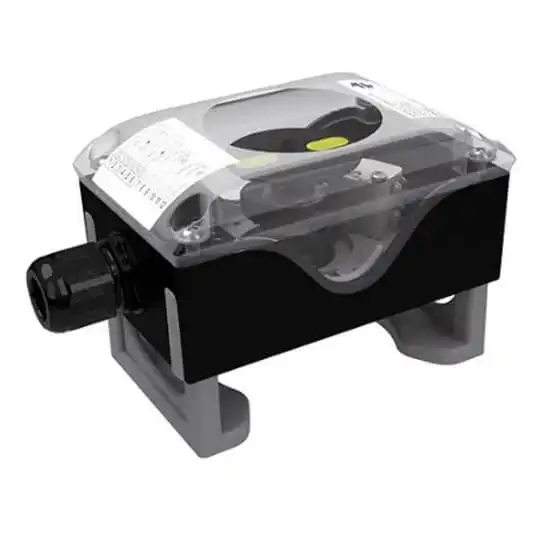

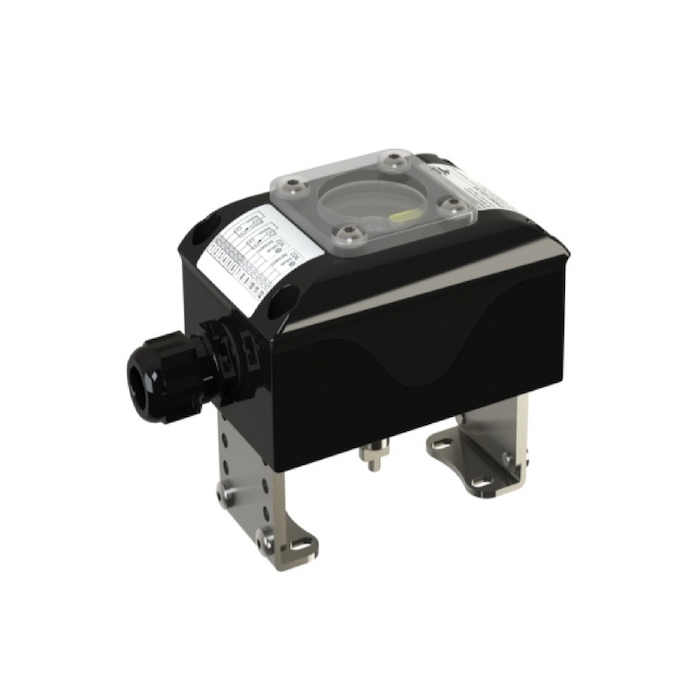

У більшості моделей коробка кінцевих вимикачів монтується за допомогою консолі. Пристрої виготовлені з алюмінію або високоякісних технічних пластмас. Кінцеві вимикачі можуть працювати в будь-яких умовах, де встановлюються пневматичні приводи, в діапазоні температур від -55°C до 100°C, а захист IP66 / IP67 забезпечує належний захист від пилу та вологи.

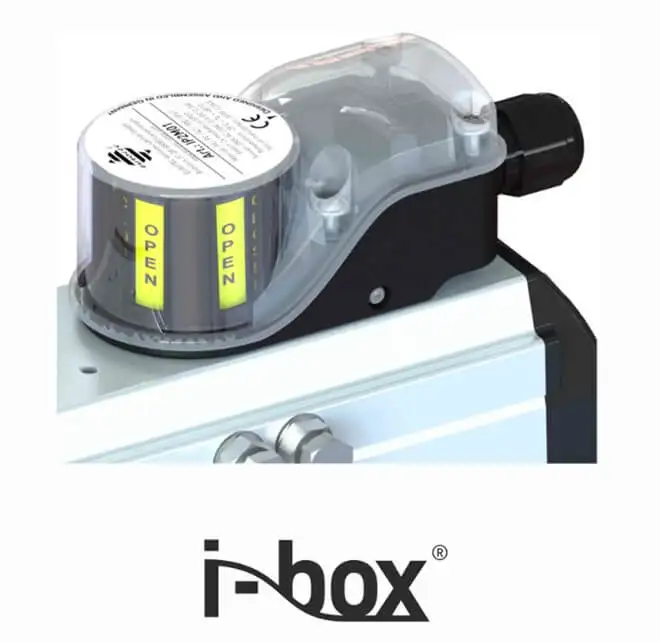

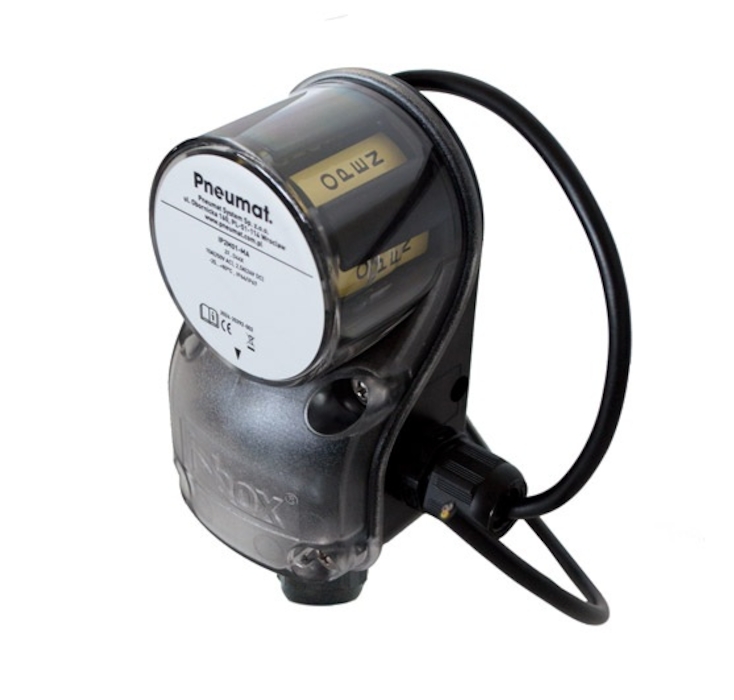

В асортименті ПНЕВМАТ також є кінцеві вимикачі IBox – модель IP2M01 є компактною версією класичних кінцевих вимикачів.

Це флагманський продукт компанії ПНЕВМАТ, який завдячує своєю популярністю конкурентоспроможній ціні, доступності зі складу та функціональному монтажу, який не вимагає консолі між кінцевим вимикачем та приводом.

Випускається в класичній версії з контактними мікроперемикачами в монтажі 80x30, а також у версії з світлодіодами та у версії Atex.

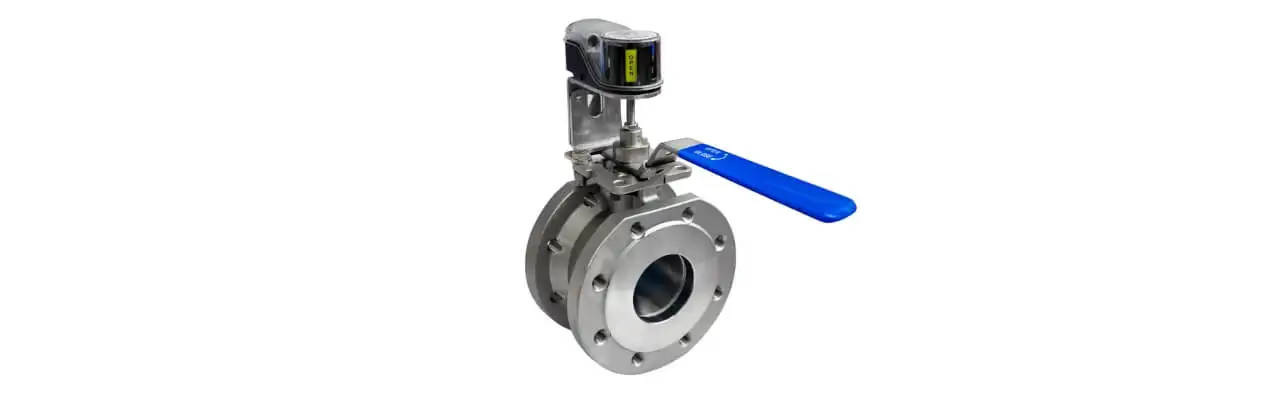

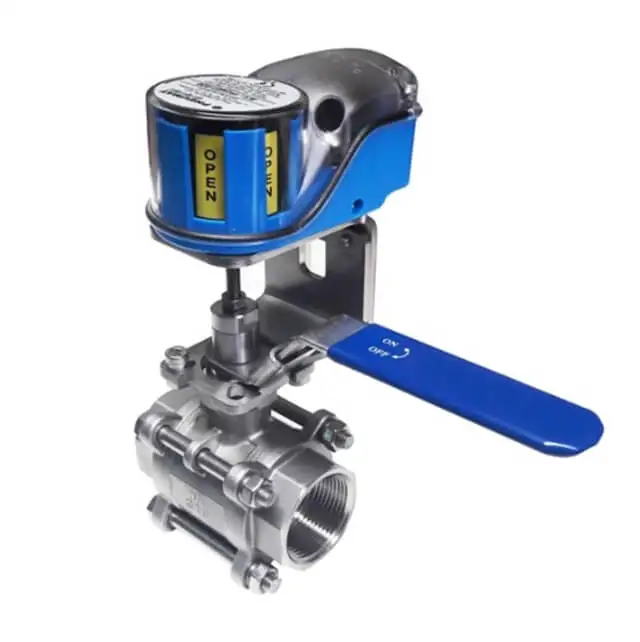

Вимикачі IBox також користуються великою популярністю у версії для монтажу безпосередньо на клапан.



Приймаючи рішення про придбання таких широко використовуваних елементів автоматизації процесів, як коробки кінцевих вимикачів iBox, варто скористатися пропозицією перевіреного та надійного постачальника, яким є компанія ПНЕВМАТ.

Компактна конструкція в поєднанні з привабливою ціною забезпечує скоординований потік інформації про стан положення клапана в установці.
