Что такое зона ATEX?
Что такое взрывоопасная зона (среда) ATEX?

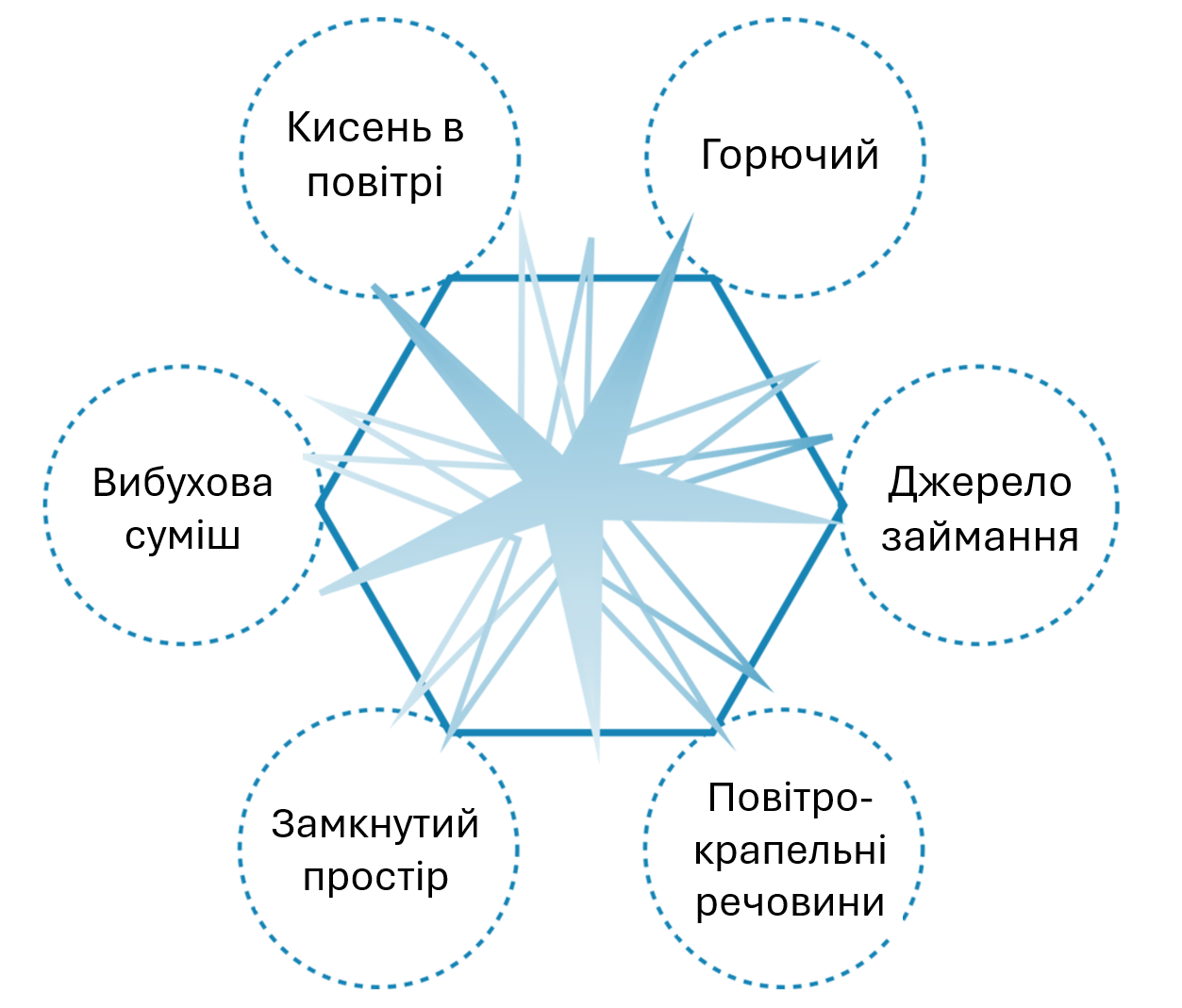

Взрыв может произойти, когда одновременно выполняются шесть разных условий.
• Присутствие оксиданта (например, кислорода в воздухе)
• Наличие горючего: легковоспламеняющееся вещество, такое как газ, пар, порошок или пыль. Несколько примеров горючих материалов:
Газ: метан, ацетилен, бутан, пропан, водород
Пара: этиловый спирт, сероуглерод, ацетон
Пыль: древесина, сахар, зерно, крахмал, уголь
• Наличие источника возгорания, являющегося источником энергии, достаточно мощным для возгорания горючего. Это может быть пламя, искра или высокая температура.
• Наличие горючих веществ в воздухе (газ, пыль, аэрозоли…), с достаточным коэффициентом распространения.
• Замкнутое пространство: например, автомобиль, комната или другое рабочее место.
• Взрывоопасная смесь, которая означает достижение концентрации горючего в воздухе, достаточной для возникновения возможности взрыва.
Как понять, что означает маркировка?
Есть несколько параметров, согласно которым определяется категория взрывобезопасности.
Взрывоопасная атмосфера
Зоны ATEX классифицируются в соответствии с двумя параметрами. Первый – это тип горючего вещества, которое может присутствовать, пыль или газ. Второй – период времени в году, в течение которого в данной зоне может образоваться взрывоопасная атмосфера.
|
Присутствие/тип вещества |
Газ |
Пыль |
|
Присутствует постоянно или длительный период времени (более 1000 часов в год) |
ЗОНА 0 |
ЗОНА 20 |
|
Присутствует временно (более 10 часов и менее 1000 часов в год) |
ЗОНА 1 |
ЗОНА 21 |
|
Присутствует редко (менее 10 часов в год) |
ЗОНА 2 |
ЗОНА 22 |

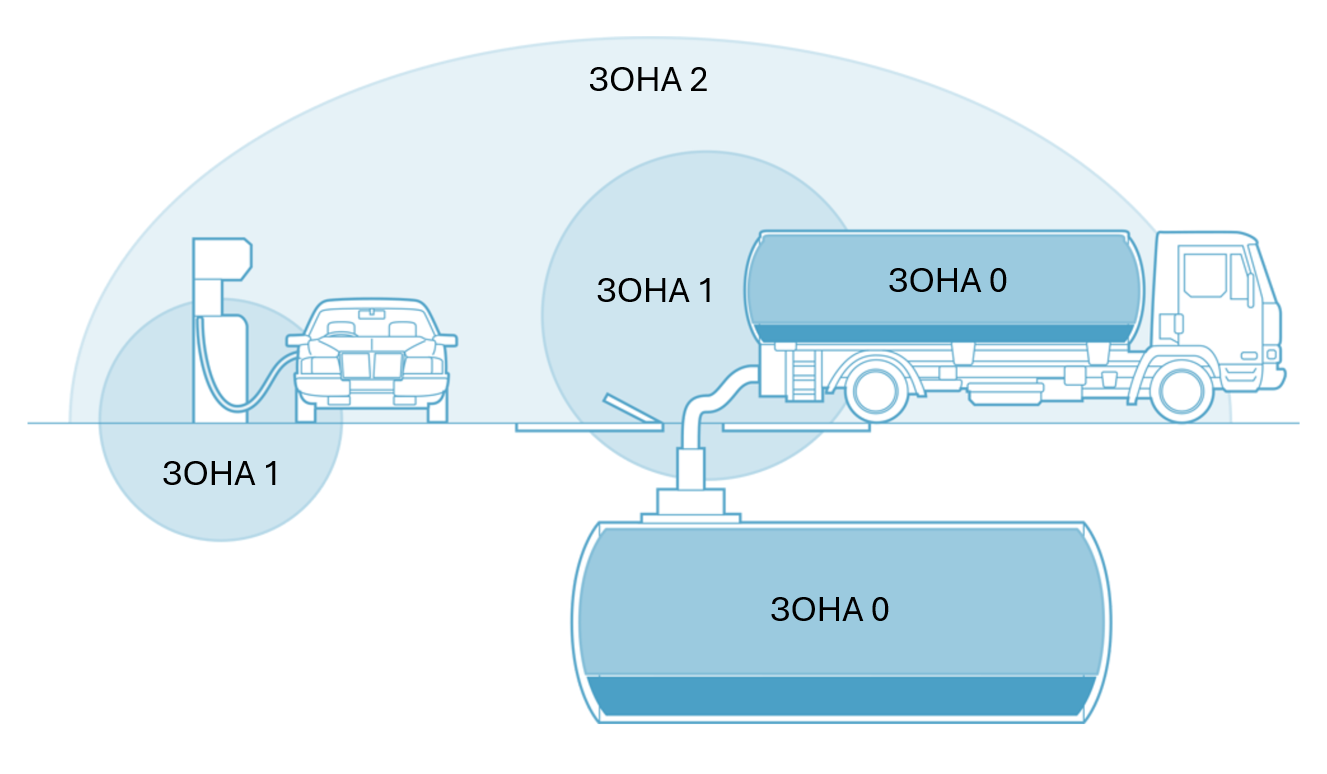

Распределение зон ATEX на примере автозаправочной станции
Эти зоны должны быть промаркированы хорошо заметными предупредительными знаками.
Тип промышленности
- Подземная: класс оборудования I
- Надземная: класс оборудования II
Тип взрывоопасного вещества
- Пыль – D
- Газ – G
Минимальная категория взрывобезопасности оборудования в зависимости от этих параметров:
|
Тип работ |
Вещество |
Зона |
Категория оборудования |
|
Подземные работы |
Пыль |
|
IM1 |
|
Подземные работы |
Пыль |
|
IM2 |
|
Надземные работы |
Пыль |
20 |
II1D |
|
Надземные работы |
Пыль |
21 |
II2D |
|
Надземные работы |
Пыль |
22 |
II3D |
|
Надземные работы |
Газ |
0 |
II1G |
|
Надземные работы |
Газ |
1 |
II2G |
|
Надземные работы |
Газ |
2 |
II3G |
В зависимости от взрывоопасности вещества, которое может находиться на рабочем месте, также определяется его классификация.
Для газjв:
- Пропан – группа IIA (небольшая опасность);
- Этилен – группа IIB (средняя опасность);
- Водород – группа IIС (высокая опасность);
Также для газов определены температурные классы, от T1 до T6, поскольку разные вещества могут загораться при разных температурах. Чем ниже температура горения, тем опаснее вещество. Температурный класс единицы оборудования – это максимальная температура поверхности, которой может достичь оборудования.
Таким образом, следует выбрать оборудование, подходящее для правильной группы газа (IIA, IIB, IIC) и для правильного температурного класса в соответствии с типом газа, который встречается на объекте.
Для пыли:
- Взвешенные частицы – IIIA
- Непроводящая пыль - IIIB
- Проводящая пыль – IIIC
Максимальная температура оборудования:
- Максимальная температура поверхности устройства составляет менее 2/3 температуры воспламенения облака пыли.
- Максимальная температура поверхности устройства ниже температуры воспламенения 5-миллиметрового слоя пыли на 75°C.
II означает, что оборудование предназначено для работ над землей
GD – Gus и Dust, то есть газ и пыль.
Цифра 3 между ними указывает зону, в которой используется оборудование. Поскольку указаны и газ, и пыль, это означает ZONE 2 и ZONE 22
IIB – использование в средах с газом средней опасности
T4 – максимальная температура, до которой может нагреться оборудование – 135 °C
IIIC - использование в зонах с проводящей пылью
T135 °C – максимальная температура, до которой может нагреться оборудование
Остальные значения более или менее дублируют уже описанные показатели.
Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность nA - неискрытое оборудование (по газовым средам)
ic - степень искробезопасности (Zone 20 - ia, iaD; Zone 21 - ia, iaD, ib, ibD; Zone 22 - ia, iaD, ib, ibD, ic)
Gc и Dc – степень взрывозащиты оборудования, Gc относится к Zone 2, Dc – Zone 22
tc – защита от воспламенения пыли (Zone 20 – ta; Zone 21 – ta, tb; Zone 22 – ta, tb, tc)
