Що таке зона ATEX?
Що таке вибухонебезпечна зона (середовище) ATEX?

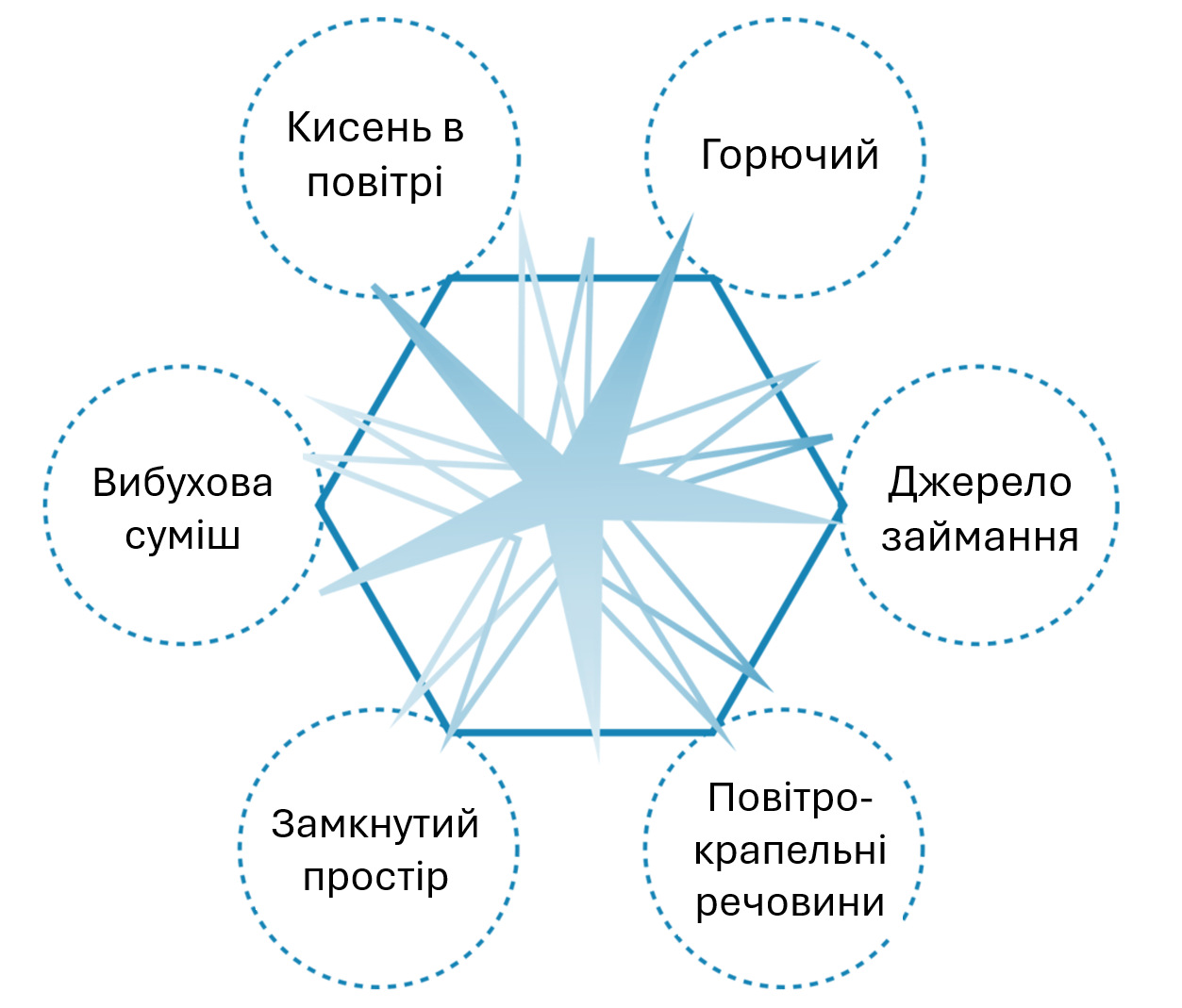

Вибух може статися, коли одночасно виконуються шість різних умов.
- Присутність оксиданта (наприклад, кисню в повітрі)
- Наявність горючої речовини: легкозаймистої речовини, такої як газ, пара, порошок або пил. Кілька прикладів горючих матеріалів:
Газ: метан, ацетилен, бутан, пропан, водень
Пари: етиловий спирт, сірковуглець, ацетон
Пил: деревина, цукор, зерно, крохмаль, вугілля
- Наявність джерела займання, що є джерелом енергії, достатньо потужним для займання пального. Це може бути полум'я, іскра або висока температура.
- Наявність горючих речовин у повітрі (газ, пил, аерозолі ...), з достатнім коефіцієнтом поширення.
- Замкнутий простір: наприклад, автомобіль, кімната або інше робоче місце.
- Вибухонебезпечна суміш, що означає досягнення концентрації горючої речовини в повітрі, достатньої для виникнення можливості вибуху.
Як зрозуміти, що означає маркування?
Є кілька параметрів, за якими визначається категорія вибухобезпеки.
Вибухонебезпечна атмосфера
Зони ATEX класифікуються відповідно до двох параметрів. Перший - це тип горючої речовини, яка може бути присутня, пил або газ. Другий - період часу в році, протягом якого в даній зоні може утворитися вибухонебезпечна атмосфера.
|
Присутність/тип речовини |
Газ |
Пил |
|
Присутній постійно або тривалий період часу (понад 1000 годин на рік) |
ЗОНА 0 |
ЗОНА 20 |
|
Присутній тимчасово (більше 10 годин і менше 1000 годин на рік) |
ЗОНА 1 |
ЗОНА 21 |
|
Присутній рідко (менше 10 годин на рік) |
ЗОНА 2 |
ЗОНА 22 |

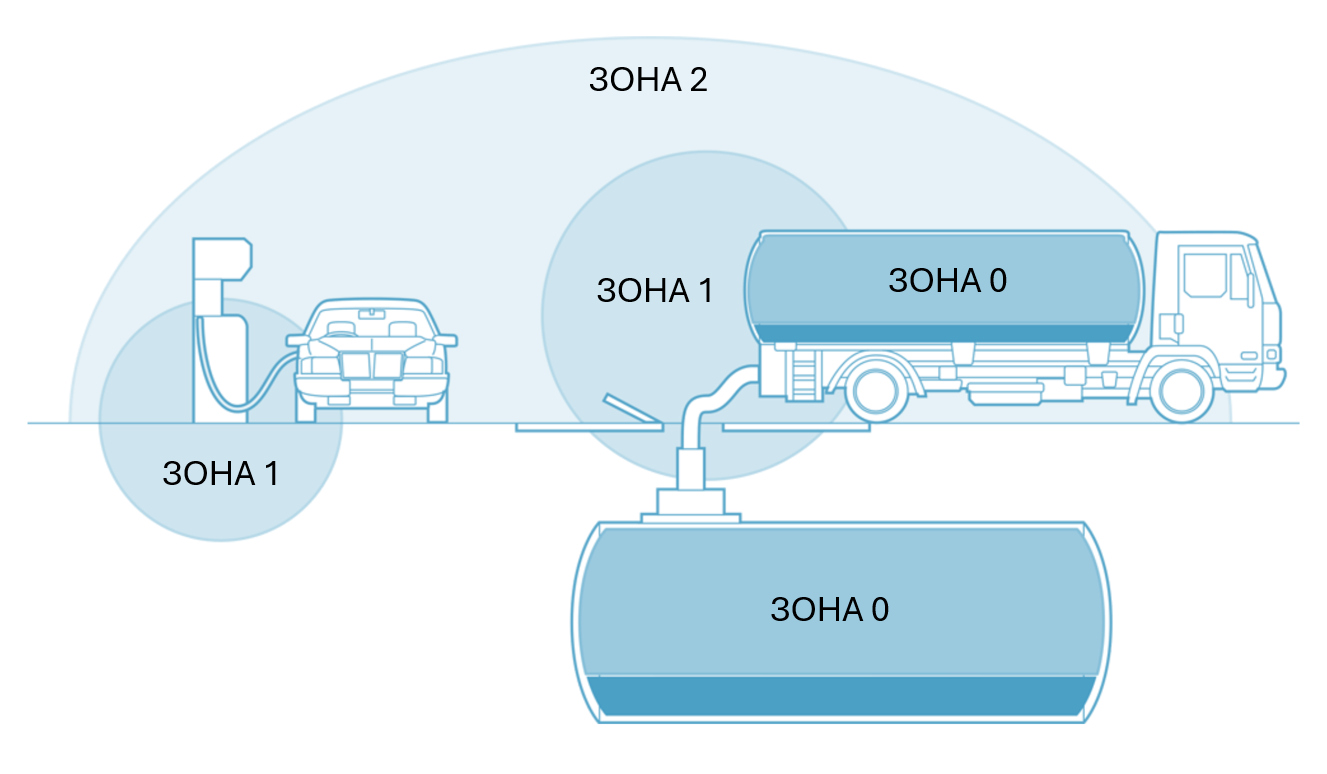

Розподіл зон ATEX на прикладі автозаправної станції
Ці зони мають бути промарковані добре помітними попереджувальними знаками
Тип промисловості
- Підземна: клас обладнання I
- Надземна: клас обладнання II
Тип вибухонебезпечної речовини
- Пил - D
- Газ - G
Мінімальна категорія вибухобезпеки обладнання залежно від цих параметрів:
|
Тип робіт |
Речовина |
Зона |
Категорія обладнання |
|
Підземні роботи |
Пил |
|
IM1 |
|
Підземні роботи |
Пил |
|
IM2 |
|
Надземні роботи |
Пил |
20 |
II1D |
|
Надземні роботи |
Пил |
21 |
II2D |
|
Надземні роботи |
Пил |
22 |
II3D |
|
Надземні роботи |
Газ |
0 |
II1G |
|
Надземні роботи |
Газ |
1 |
II2G |
|
Надземні роботи |
Газ |
2 |
II3G |
Залежно від вибухонебезпечності речовини, яка може перебувати на робочому місці, також визначається її класифікація.
Для газів:
- Пропан - група IIA (невелика небезпека);
- Етилен - група IIB (середня небезпека);
- Водень - група IIС (висока небезпека);
Також для газів визначено температурні класи, від T1 до T6, оскільки різні речовини можуть спалахувати при різних температурах. Чим нижча температура горіння, тим небезпечніша речовина. Температурний клас одиниці обладнання - це максимальна температура поверхні, якої може досягти обладнання.
Таким чином, слід вибрати ообладнання, яке підходить для правильної групи газу (IIA, IIB, IIC) і для правильного температурного класу відповідно до типу газу, який трапляється на об'єкті.
Для пилу:
- Зважені частинки - IIIA
- Непровідний пил - IIIB
- Провідний пил – IIIC
Максимальна температура обладнання:
- Максимальна температура поверхні пристрою складає менш як 2/3 температури займання хмари пилу.
- Максимальна температура поверхні пристрою нижча за температуру займання 5-міліметрового шару пилу на 75°C.
II означає, що обладнання призначене для робіт над землею
GD - Gus і Dust, тобто газ і пил.
Цифра 3 між ними вказує на зону, в якій використовується обладнання. Оскільки вказано і газ, і пил, це означає ZONE 2 і ZONE 22
IIB - використання в середовищах із газом середньої небезпеки
T4 - максимальна температура, до якої може нагрітися обладнання - 135 °C
IIIC - використання в зонах із пилом, що проводить,
T135 °C - максимальна температура, до якої може нагрітися обладнання
Решта значень більш-менш дублюють уже описані показники.
Ex - знак, що вказує на відповідність електрообладнання стандартам на вибухозахищеність nA - обладнання, що не іскрить (щодо газових середовищ)
ic - ступінь іскробезпеки (Zone 20 - ia, iaD; Zone 21 - ia, iaD, ib, ibD; Zone 22 - ia, iaD, ib, ibD, ic)
Gc і Dc - ступінь вибухозахисту обладнання, Gc відноситься до Zone 2, Dc - Zone 22
tc - захист від займання пилу (Zone 20 - ta; Zone 21 - ta, tb; Zone 22 - ta, tb, tc)
