Torque Limited как ответ на эффективную затяжку

Момент затяжки – роль ограничителя момента в ударных ключах

Правильный момент затяжки оказывает решающее влияние не только на безопасность транспортных средств, но и на их пассажиров. Устройства, имеющие ограничители момента затяжки, обеспечивают правильную закрутку гаек колес. Иногда можно задаться вопросом, для чего нужны ударные ключи с ограничителем момента затяжки, что это такое, как они работают и какой из них будет наилучшим для использования? Поэтому мы призываем вас углубить свои знания об этих устройствах, чтобы действовать точно и не допустить чрезмерной затяжки гаек колес при использовании устройства, что в результате может привести к опасности или гибели человека.

Ударный ключ с ограничителем момента затяжки – что это такое?

Ударный гайковерт с ограничителем момента затяжки эффективно применяется для проверки момента затяжки – в этом случае момент затяжки вперед останавливается, чтобы предотвратить резкую затяжку. В таком случае устройство не прекращает свою работу, однако момент затяжки увеличивается медленнее, благодаря чему можно быть уверенным, что гайка не будет слишком сильно затянута.

Последняя затяжка следует выполнять каждый раз с помощью откалиброванного динамометрического ключа, чтобы обеспечить максимальную точность момента затяжки и соответствие техническим требованиям производителя транспортного средства.

Принцип действия ударного ключа, имеющий ограничитель момента затяжки

Есть две характерные технологии, направленные на ограничение момента затяжки. Обе они направлены на минимизацию силы по отношению к передней части по достижении определенного момента. Различаем:

Механическую модификацию (касается механизма ударного ключа)
Модификация потока воздуха (касается привода ударного ключа)

Проанализируем оба случая, чтобы проверить, какая из вышеперечисленных модификаций гарантирует лучшую производительность

Ударный ключ с ограничителем крутящего момента – механическая модификация

Когда мы используем наковальню, молоток или оба компонента накладываются друг на друга, а сила затяжки уменьшается, но не полностью.

Ударный ключ с ограничителем крутящего момента – модификация потока воздуха

Существует два типа модификаций потока воздуха и их назначением является минимизация скорости вращения двигателя, что приводит к уменьшению силы затяжки. Такую ситуацию иллюстрирует приведенный ниже рисунок пневматического привода, не имеющий ограничителя крутящего момента. В среднем ударном ключе, не имеющем ограничителя крутящего момента, не происходит изменения потока воздуха, диаметр входного отверстия для воздуха одинаков как при вращении вперед, так и назад. В результате этого в большом масштабе диапазон момента затяжки во время вращения в одном направлении равен значению, полученному во время вращения в противоположном направлении. На рисунке ниже показана именно эта зависимость:

Пневматический привод без ограничителя момента затяжки (вращение вперед)

Схема работы пневматического привода с ограничителем момента закручивания и смещённым входным отверстием для воздуха.

поток воздуха
вход
привод (ротор, лопасти и цилиндр)

d) выход

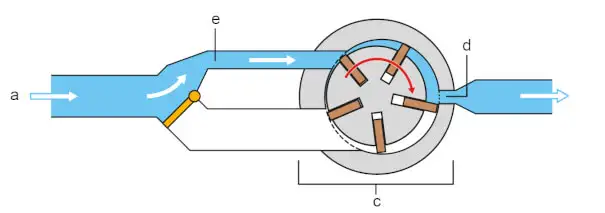

Пневматический привод с ограничителем крутящего момента и уменьшенным отверстием входа (направление вперед)

Воздух направляется через уменьшенный вход, тем самым уменьшается его поток. К двигателю поступает меньше воздуха, что приводит к снижению скорости вращения. В результате ударный механизм, приводимый в действие двигателем, имеет уменьшенную мощность. Ниже приведены графические изображения:

Схема пневматического двигателя с ограничением момента закручивания и уменьшенным входным отверстием для воздуха.

поток воздуха
привод (ротор, лопасти и цилиндр)
выход
уменьшенный вход (по сравнению с устройством без ограничителя крутящего момента отверстие меньше)

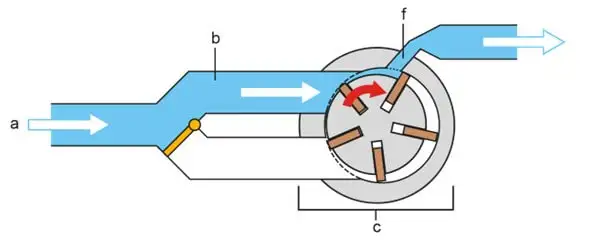

Пневматический привод с ограничителем крутящего момента и смещенным отверстием входа (направление вперед)

В этой ситуации расстояние от привода от начального вращения до выхода уменьшается, и в результате вращается привод в замедленном темпе. Ниже приведен рисунок, иллюстрирующий эту зависимость:

Схема пневматического привода с ограничителем момента закручивания и смещённым входным отверстием для подачи воздуха.

Проверка двух механизмов ограничения момента затяжки

Использование ударного ключа с ограничителем момента затяжки с механическими превращениями зависит от физического контакта наковальни и молотка, благодаря чему возможен цикл вибраций. Поэтому мы также можем наблюдать повышенное трение в месте контакта устройств, что приводит к генерации тепла, а также может стать причиной возможной неисправности. Именно в таких обстоятельствах рекомендуется использовать устройства с модификацией воздушного потока. Устройства с меньшим потоком воздуха на входном отверстии потребляют его меньше, а также характеризуются уменьшенным количеством вибраций, что является их сильной стороной, если их сравнить с устройствами, имеющими механические модификации. В зависимости от производителя и конфигурации устройства с модификациями потока воздуха также могут ограничивать количество вибраций во время вращения вперед по сравнению с устройствами, не имеющими ограничений крутящего момента. Это способствует предотвращению возникновения у работников вибрационного синдрома HAVS – потому что влияют на весь организм. Эта дисфункция обычно постоянна, хотя ее можно легко избежать. Независимо от выбранной технологии устройства, как механические изменения, так и поток воздуха позволяют предотвратить чрезмерную затяжку после достижения правильного момента затяжки. Это оптимизирует риск, связанный с слишком сильной затяжкой.

Иконка человека с планшетом и отметкой "галочка" в окне сообщения, символизирующая проверку или оценку технологии.

ВНИМАНИЕ – Следует помнить о правильной подготовке и реконструкции воздушной сети, поскольку это поможет в полной мере использовать пневматические инструменты. Все инструкции, полученные от производителя, основаны на давлении на входном отверстии воздуха, составляющем 6,3 бар/91 psi. В указаниях содержится вся информация о процедуре оптимизации общей эффективности оборудования (OEE), что способствует поддержанию производительности и безопасности на рабочем месте, а также гарантирует окупаемость инвестиций.

Отличаются ли устройства с ограничением крутящего момента от отключающих устройств?

Ударный ключ с ограничением момента затяжки НЕ останавливается — момент затяжки просто перестает расти, а ключ продолжает работать, тогда как инструменты с отключением оснащены функцией отключения, которая контролирует момент затяжки вперед, чтобы предотвратить чрезмерную затяжку. Инструмент останавливается по достижении заданного момента.
