Torque Limited як відповідь на ефективне затягування

Момент затягування - роль обмежувача моменту в ударних ключах

Правильний момент затягування має вирішальний вплив не тільки на безпеку транспортних засобів, але й на їх пасажирів. Пристрої, що мають обмежувачі моменту затягування, забезпечують правильне закручування гайок коліс. Іноді можна задатися питанням, для чого потрібні ударні ключі з обмежувачем моменту затягування, що це таке, як вони працюють і який з них буде найкращим для використання? Тому ми закликаємо вас поглибити свої знання про ці пристрої, щоб діяти точно і не допустити надмірного затягування гайок коліс під час використання пристрою, що в результаті може призвести до небезпеки або загибелі людини.

Ударний ключ з обмежувачем моменту затягування - що це таке?

Ударний гайковерт з обмежувачем моменту затягування ефективно застосовується для перевірки моменту затягування - в цьому випадку момент затягування вперед зупиняється, щоб запобігти різкому затягуванню. У такому випадку пристрій не припиняє свою роботу, однак момент затягування збільшується повільніше, завдяки чому можна бути впевненим, що гайка не буде затягнута занадто сильно.

Останнє затягування слід виконувати щоразу за допомогою відкаліброваного динамометричного ключа, щоб забезпечити максимальну точність моменту затягування та його відповідність технічним вимогам виробника транспортного засобу.

Принцип дії ударного ключа, який має обмежувач моменту затягування

Існують дві характерні технології, спрямовані на обмеження моменту затягування. Обидві вони спрямовані на мінімізацію сили по відношенню до передньої частини після досягнення певного моменту. Розрізняємо:

Механічну модифікацію (стосується механізму ударного ключа)
Модифікацію потоку повітря (стосується приводу ударного ключа)

Проаналізуємо обидва випадки, щоб перевірити, яка з вищезазначених модифікацій гарантує кращу продуктивність

Ударний ключ з обмежувачем крутного моменту – механічна модифікація

Коли ми використовуємо ковадло, молоток або обидва компоненти «накладаються» один на одного, а сила затягування зменшується, але не повністю.

Ударний ключ з обмежувачем крутного моменту – модифікація потоку повітря

Існує два типи модифікацій потоку повітря, і їх призначенням є мінімізація швидкості обертання двигуна, що призводить до зменшення сили затягування. Таку ситуацію ілюструє наведений нижче малюнок пневматичного приводу, який не має обмежувача крутного моменту. У середньому ударному ключі, який не має обмежувача крутного моменту, не відбувається зміни потоку повітря, діаметр вхідного отвору для повітря однаковий як при обертанні вперед, так і назад. В результаті цього в великому масштабі діапазон моменту затягування під час обертання в одному напрямку дорівнює значенню, отриманому під час обертання в протилежному напрямку. На малюнку нижче показано саме цю залежність:

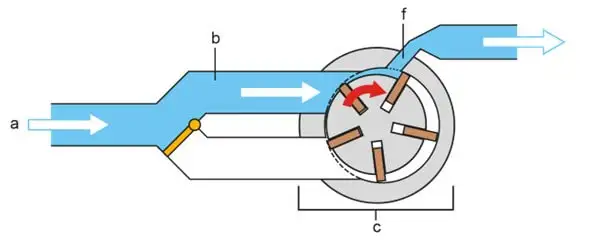

Пневматичний привід без обмежувача моменту затягування (обертання вперед)

Схема роботи пневматичного приводу з обмежувачем моменту закручування та відведеним вхідним отвором для повітря.

потік повітря
вхід
привід (ротор, лопаті та циліндр)
вихід

Пневматичний привід з обмежувачем крутного моменту та зменшеним отвором входу (напрямок вперед)

Повітря направляється через зменшений вхід, тим самим зменшується його потік. До двигуна надходить менше повітря, що призводить до зниження швидкості обертання. В результаті ударний механізм, що приводиться в дію двигуном, має зменшену потужність. Нижче наведено графічне зображення:

Схема пневматичного двигуна з обмеженням моменту закручування та зменшеним вхідним отвором для повітря.

потік повітря
привід (ротор, лопаті та циліндр)
вихід
зменшений вхід (у порівнянні з пристроєм без обмежувача крутного моменту отвір є меншим)

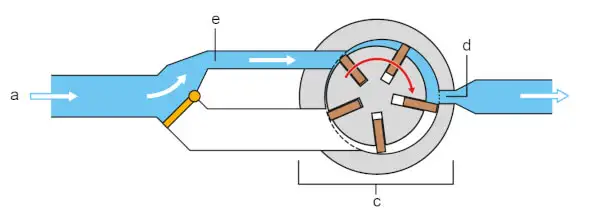

Пневматичний привід з обмежувачем крутного моменту та зміщеним отвором входу (напрямок вперед)

У цій ситуації відстань від приводу від початкового обертання до виходу зменшується, і в результаті привід обертається в уповільненому темпі. Нижче наведено малюнок, що ілюструє цю залежність:

Схема пневматичного приводу з обмежувачем моменту закручування та відсунутим (зміщеним) вхідним отвором для подачі повітря.

Перевірка двох механізмів обмеження моменту затягування

Використання ударного ключа з обмежувачем моменту затягування з механічними перетвореннями залежить від фізичного контакту ковадла і молотка, завдяки чому можливий цикл вібрацій. Через це ми також можемо спостерігати підвищене тертя в місці контакту пристроїв, що призводить до генерації тепла, а також може стати причиною можливої несправності. Саме в таких обставинах рекомендується використовувати пристрої, що мають модифікації повітряного потоку. Пристрої з меншим потоком повітря на вхідному отворі споживають його менше, а також характеризуються зменшеною кількістю вібрацій, що є їхньою сильною стороною, якщо порівняти їх з пристроями, що мають механічні модифікації. Залежно від виробника та конфігурації, пристрої з модифікаціями потоку повітря також можуть обмежувати кількість вібрацій під час обертання вперед у порівнянні з пристроями, що не мають обмежень крутного моменту. Це сприяє запобіганню виникнення у працівників вібраційного синдрому HAVS – тобто професійного захворювання, яке викликане надмірним і тривалим впливом на працівників механічних вібрацій, які діють на людину локально або впливають на весь організм. Ця дисфункція зазвичай є постійною, хоча її можна легко уникнути. Незалежно від обраної технології пристрою, як механічні зміни, так і потік повітря дозволяють запобігти надмірному затягуванню після досягнення правильного моменту затягування. Це оптимізує ризик, пов'язаний із занадто сильним затягуванням.

Іконка людини з планшетом та позначкою "галочка" у вікні повідомлення, що символізує перевірку або оцінку технології.

УВАГА – Варто пам'ятати про правильну підготовку та реконструкцію повітряної мережі, оскільки це допоможе повною мірою використовувати пневматичні інструмени. Усі інструкції, отримані від виробника, базуються на тиску на вхідному отворі повітря, що становить 6,3 бара/91 psi. У вказівках міститься вся інформація щодо процедури оптимізації загальної ефективності обладнання (OEE), що сприяє підтримці продуктивності та безпеки на робочому місці, а також гарантує окупність інвестицій.

Чи відрізняються пристрої з обмеженням крутного моменту від пристроїв з відключенням?

Ударний ключ з обмеженням моменту затягування НЕ зупиняється — момент затягування просто перестає зростати, а ключ продовжує працювати, тоді як інструменти з відключенням оснащені функцією відключення, яка контролює момент затягування вперед, щоб запобігти надмірному затягуванню. Інструмент зупиняється після досягнення заданого моменту.
