Закрывание крышки гальванической ванны с помощью пневматических цилиндров.

Пример из практики – Как правильно подобранные пневматические цилиндры улучшили процесс гальванизации гвоздей

Роль пневматических цилиндров на промышленном предприятии нашего клиента состоит в закрытии крышки гальванической ванны в процессе обработки гвоздей. Вибрации, колебания, перемещение системы – это вызовы, с которыми не справились существующие решения. Появились, среди прочего, разрывы уплотнений и утечка электролита. Снизилась производительность. Как мы разрешили эту проблему совместно с клиентом? Мы предложили новый вариант цилиндра.

Одним из самых популярных решений в области пневматики, применяемых в промышленных предприятиях, есть пневматический повод. Он используется для перемещения, вращения, подъема, прижима и стабилизации элементов. Неподходящий повод не будет выполнять свою функцию в системе, поэтому так важно профессионально подойти к его выбору. Один из наших клиентов столкнулся с проблемой неправильно подобранного привода, который должен был герметично закрывать металлический люк. Под влиянием вибрации соединение разгерметизировалось, что влекло за собой ряд проблем. Прочтите описание нашего проекта и узнайте, какое решение оказалось эффективным для закрытия крышки гальванической ванны.

К нам обратился клиент, у которого на предприятии возникла необходимость подвергнуть производимым гвоздям гальванической обработке. Крышки специальных ванн, в которых происходит процесс, протекали, что приводило к утечке электролита, которым заливаются гвозди. Мы внедрили решение, полностью устранившее проблему и повысившее эффективность работы на предприятии.

Существующий процесс:

• На предприятии производятся гвозди разных типов.
• На последней стадии производства гвозди подвергаются гальванической обработке. Она заключается в том, что гвозди высыпают в специальные ванночки и заливают их электролитом.

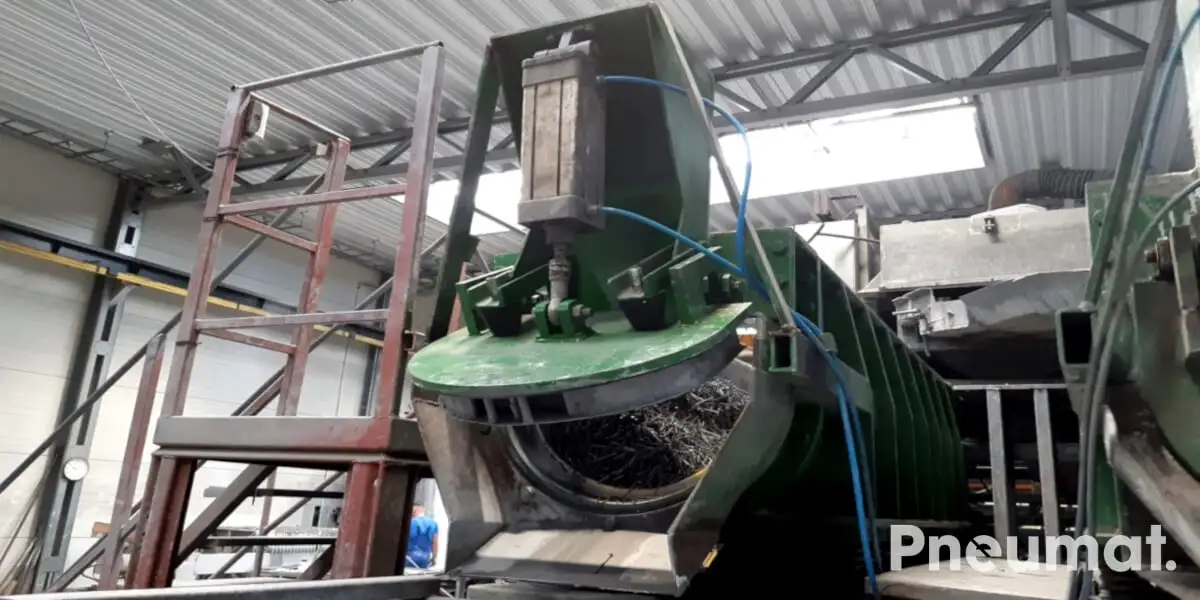

• Крышки ванн закрываются механически и пневматически с помощью пневматических цилиндров, размещенных по одному над крышками.
• Гальванические ванны подвергаются вибрации, под воздействием которой гвозди начинают перемещаться, а средство их тщательно покрывает.
• В результате вибрации крышка, закрываемая пневматическим цилиндром, разжимается, и средство вытекает из ванны.
• Процесс приходится прерывать, что снижает производительность работы. Дополнительная очистка объекта продлевает время, отведенное на процесс гальванизации.

Усовершенствованный процесс:

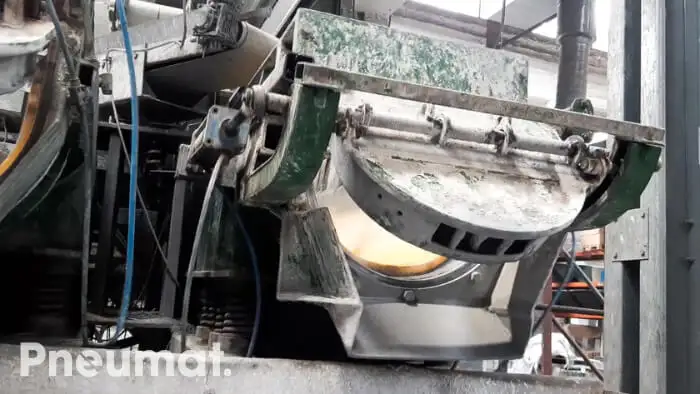

Мы предложили клиенту заменить один привод, расположенный над крышкой ванны, на два привода, расположенные параллельно с обеих сторон люка. С учетом специфики применения мы подобрали приводы серии PS 80x400 с крепежными элементами. Благодаря этому давление на крышку по бокам распределяется равномерно, что позволяет избежать уменьшения силы давления даже при сильных вибрациях. После применения нашего решения проблема утечек из ванной была устранена. Машина работает эффективно и нет необходимости прерывать ее работу, что повышает производительность предприятия. После проведения тестов в одной программе клиент вводит изменения на всех машинах, работающих на предприятии.



Где это решение будет эффективным?

Решение, состоящее из двух пневматических цилиндров, расположенных параллельно с обеих сторон системы, ответственной за закрытие или прижатие элементов, будет эффективным в любом предприятии, где из-за условий работы существует риск разгерметизации соединения. Такими факторами могут являться вибрации, колебания, перемещение системы. Это могут быть разные производственные линии, строительная отрасль, горнодобывающая промышленность, а также мойка и чистка.

Оптимизация процессов	Правильный выбор	Сокращенный рабочее время

Если решение, которое до сих пор использовалось в вашем предприятии, не работает удовлетворительно, подумайте о его изменении. Опытные специалисты по Pneumat. с удовольствием посетят ваше предприятие, ознакомятся с потребностями и подберут соответствующие решения.
