Закривання кришки гальванічної ванни за допомогою пневматичних циліндрів

Приклад з практики – Як правильно підібрані пневматичні циліндри покращили процес гальванізації цвяхів

Роль пневматичних циліндрів на промисловому підприємстві нашого клієнта полягає в закритті кришки гальванічної ванни в процесі обробки цвяхів. Вібрації, коливання, переміщення системи – це виклики, з якими не впоралися існуючі рішення. З'явилися, серед іншого, розриви ущільнень і витік електроліту. Знизилася продуктивність. Як ми вирішили цю проблему спільно з клієнтом? Ми запропонували новий варіант циліндра.

Одним з найпопулярніших рішень в області пневматики, що застосовуються в промислових підприємствах, є пневматичний привід. Він використовується для переміщення, обертання, підйому, притискання та стабілізації елементів. Невідповідний привід не буде виконувати свою функцію в системі, тому так важливо професійно підійти до його вибору. Один з наших клієнтів зіткнувся з проблемою неправильно підібраного приводу, який мав герметично закривати металевий люк. Під впливом вібрації з'єднання розгерметизувалося, що спричиняло низку проблем. Прочитайте опис нашого проекту і дізнайтеся, яке рішення виявилося ефективним для закриття кришки гальванічної ванни.

До нас звернувся клієнт, у якого на підприємстві виникла необхідність піддати вироблені цвяхи гальванічній обробці. Кришки спеціальних ванн, в яких відбувається процес, протікали, що призводило до витоку електроліту, яким заливаються цвяхи. Ми впровадили рішення, яке повністю усунуло проблему та підвищило ефективність роботи на підприємстві.

Існуючий процес:

• На підприємстві виробляються цвяхи різних типів.
• На останній стадії виробництва цвяхи піддаються гальванічній обробці. Вона полягає в тому, що цвяхи висипають у спеціальні ванни і заливають їх електролітом.

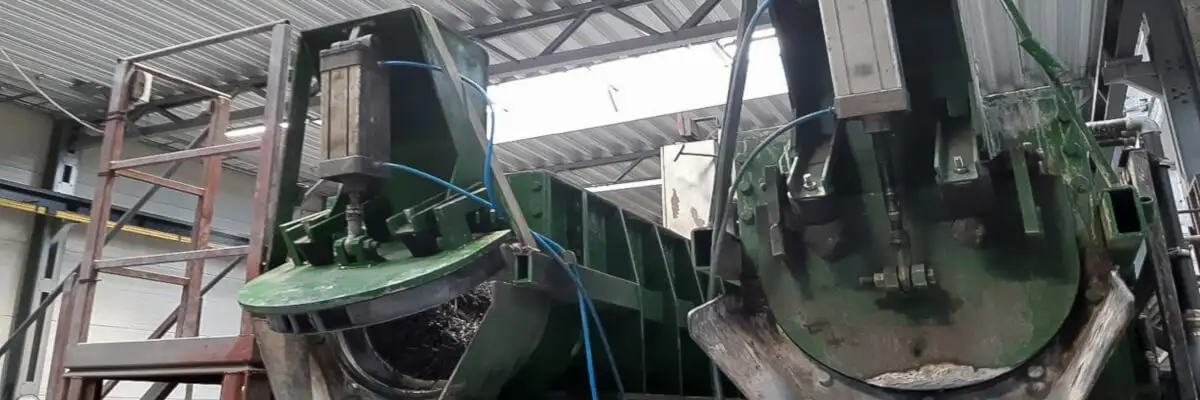

• Кришки ванн закриваються механічно і пневматично за допомогою пневматичних циліндрів, розміщених поодинці над кришками.
• Гальванічні ванни піддаються вібрації, під впливом якої цвяхи починають переміщатися, а засіб ретельно їх покриває.
• В результаті вібрації кришка, що закривається пневматичним циліндром, розтискається, і засіб витікає з ванни.
• Процес доводиться переривати, що знижує продуктивність роботи. Додаткове очищення об'єкта подовжує час, відведений на процес гальванізації.

Вдосконалений процес:

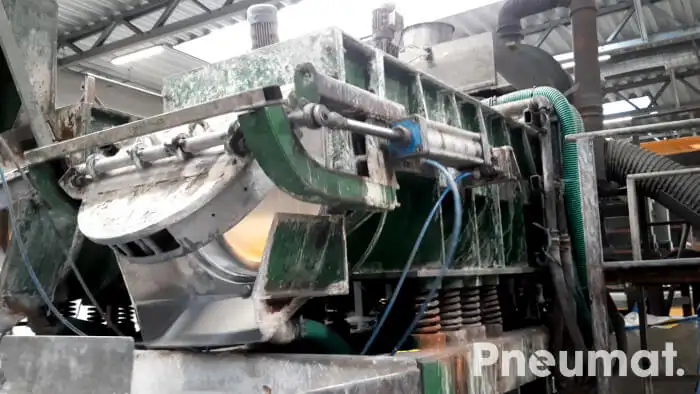

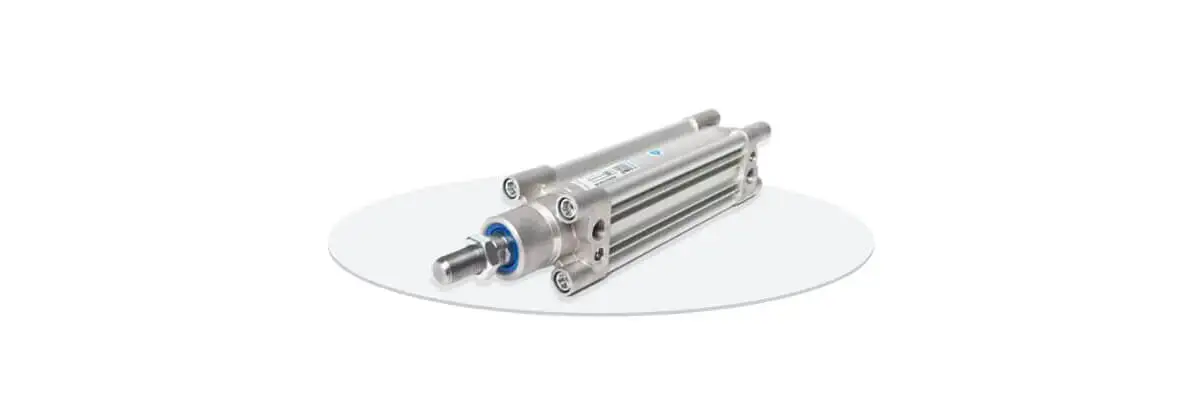

Ми запропонували клієнту замінити один привід, розташований над кришкою ванни, на два приводи, розташовані паралельно по обидва боки люка. З урахуванням специфіки застосування ми підібрали приводи серії PS 80x400 з кріпильними елементами. Завдяки цьому тиск на кришку з обох боків розподіляється рівномірно, що дозволяє уникнути зменшення сили тиску навіть при сильних вібраціях. Після застосування нашого рішення проблема витоків з ванни була усунена. Машина працює ефективно і немає необхідності переривати її роботу, що підвищує продуктивність підприємства. Після проведення тестів в одній програмі, клієнт впроваджує зміни на всіх машинах, що працюють на підприємстві.



Де ще це рішення буде ефективним?

Рішення, що складається з двох пневматичних циліндрів, розташованих паралельно по обидва боки системи, відповідальної за закриття або притискання елементів, буде ефективним у будь-якому підприємстві, де через умови роботи існує ризик розгерметизації з'єднання. Такими факторами можуть бути вібрації, коливання, переміщення системи. Це можуть бути різні виробничі лінії, будівельна галузь, гірничодобувна промисловість, а також мийка та чищення.

Оптимізація процесів	Правильний вибір	Скорочений робочий час

Якщо рішення, яке використовувалося досі у вашому підприємстві, не працює задовільно, подумайте про його зміну. Досвідчені фахівці з Pneumat. із задоволенням відвідають ваше підприємство, ознайомляться з потребами та підберуть відповідні рішення.
