Реакционный кронштейн
Содержание
Особенности динамометрических рычагов
Преимущества использования телескопических манипуляторов
Положение инструмента с динамометрическими рычагами
Реактивные рычаги - полезная информация
Модульная система балансировочных телескопических рычагов обеспечивает широкую рабочую зону при минимальном использовании рабочего стола.
Ассортимент держателей инструментов позволяет располагать их вертикально или под углом 45 градусов к заготовке, что позволяет избежать повреждений и осевого смещения. Качество отверстий при сверлении и нарезании резьбы также улучшается. Балансировочные поворотные рычаги рассчитаны на тяжелую и длительную эксплуатацию.
Реактивные рычаги облегчают работу операторов, использующих ручной инструмент, такой как отвертки, дрели и гаечные ключи. Кисть, запястье и рука оператора освобождаются от перегрузок, связанных с крутящим моментом, вибрацией и весом инструмента, что напрямую повышает качество, производительность и комфорт оператора.
Особенности динамометрических рычагов
- удобные и легко устанавливаются в любом положении
- предназначены для работы в тяжелых условиях
- имеют модульную конструкцию
- обеспечивают правильное позиционирование инструмента относительно заготовки
Преимущества использования телескопических манипуляторов
- освобождает оператора от нагрузок, связанных с перемещением инструмента
- долгий срок службы и надежность
- может использоваться для широкого спектра инструментов и производственных операций
- предотвращает повреждение деталей и повышает качество работы

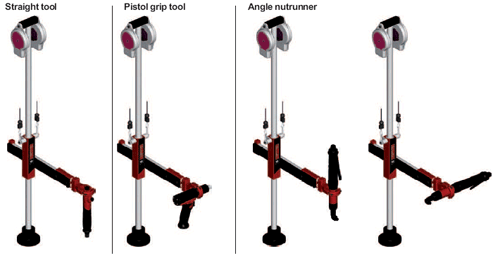

Положение инструмента с динамометрическими рычагами
Динамометрические рычаги D53
Реактивные рычаги TRA
Реактивные рычаги - полезная информация
В процессе затяжки используемый гаечный ключ или отвертка воздействуют непосредственно на оператора на заключительном этапе затяжки. В ходе экспериментов и испытаний было доказано, что крутящий момент, передаваемый через инструмент на оператора, оказывает вредное воздействие на его суставы и здоровье. Характерной особенностью реакции крутящего момента является его быстрое смещение за короткий промежуток времени. Амплитуда и время зависят от жесткости сустава (мягкий или жесткий), а движение рукоятки зависит от того, как оператор ее держит. Реакция оператора на крутящий момент зависит, в частности, от амплитуды перемещения, а также от уровня крутящего момента. По этой причине амплитуда смещения может использоваться в качестве меры дискомфорта оператора.
Для снижения крутящего момента, передаваемого на оператора, рекомендуется использовать реактивные рычаги (эргономичные). Реактивная рука передает реакцию (крутящий момент) электрических шуруповертов, пневматических шуруповертов, дрелей, резьбонарезных станков на руку машины, так что оператор не чувствует такого большого усилия, как если бы реактивная рука не использовалась. Еще одна особенность реактивного рычага - поддержка веса инструмента за счет использования балансиров в реактивном рычаге, которые постоянно поддерживают инструмент и повышают эргономичность работы оператора. Линейные реактивные рычаги удерживают шуруповерты на одной линии с затягиваемой деталью, а в случае резьбонарезных станков и сверлильных станков рычаг обеспечивает работу инструмента на одной линии с заготовкой. Это исключает перекрестную резьбу, поломку сверл и заусенцы на головке винта. Кронштейн защищает дорогостоящие инструменты от падения или потери и сокращает время цикла затяжки, нарезания резьбы и сверления.

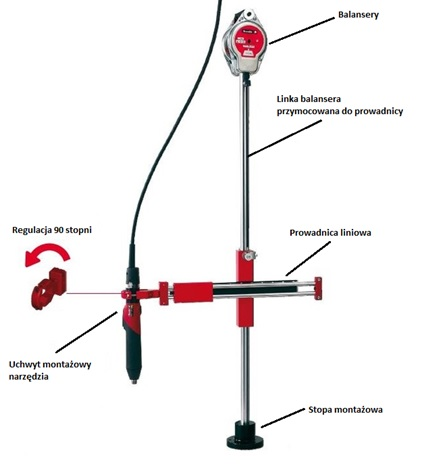

Имеются линейные и отрывные реактивные рычаги. Эти типы манипуляторов оснащены балансирами. Балансировочный трос крепится к направляющей рычага, чтобы вес инструмента был сбалансирован. Рычаг оснащен подшипниковой втулкой, обеспечивающей правильное скольжение по вертикальной оси.
Преимущества этого типа рычага:
- позволяет устанавливать инструмент на горизонтальной оси
- балансир используется для уменьшения веса инструмента
- улучшенная точность затяжки благодаря стабильному движению.

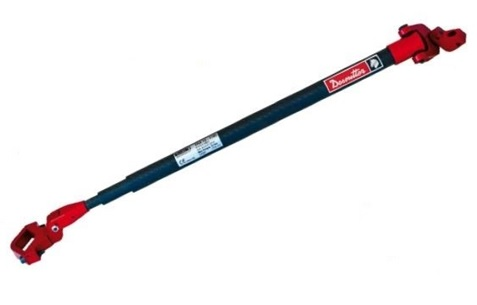

Другой тип - телескопические реактивные манипуляторы, изготовленные из карбоновых трубок, которые выдвигаются. Благодаря небольшим размерам этот тип манипуляторов можно использовать на узких рабочих столах. К основным особенностям телескопических манипуляторов относятся:
- трубки изготовлены из прочного и легкого углеродного волокна
- их можно свободно и без напряжения перемещать во всех направлениях
- их можно монтировать в потолки и стены (для уравновешивания силы инструмента необходим балансир).
Для крепления балансира к телескопическому динамометрическому рычагу можно использовать специальный кронштейн, который подходит для балансиров серии DU, например, модель 52542.
Максимальный крутящий момент, который может быть передан на телескопический рычаг, составляет 200 Нм.
Реактивные рычаги, так называемые пантографы, можно разделить по количеству шарниров:
- две точки излома динамометрического рычага, примером может служить модель D57. Большим преимуществом этого решения является широкий диапазон затяжки.
- одна точка излома реактивного рычага, примером может служить модель D58. Это решение подходит для узких пространств. Одна точка излома обеспечивает простое перемещение инструмента.
Этот тип реактивного рычага также доступен для рельсовой подвески. Модель D59.

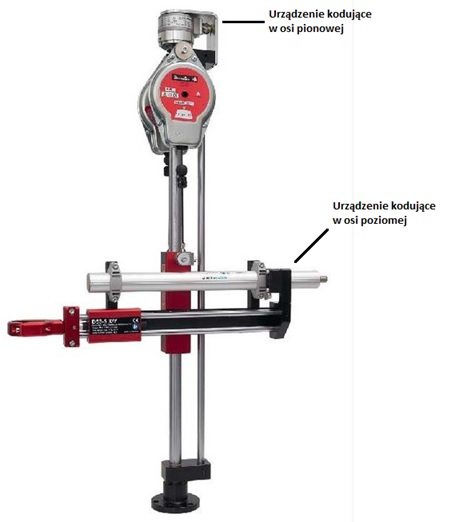

В тех случаях, когда требуется затягивать соединения в правильной последовательности, можно использовать реактивные рычаги серии D53, дополнительно оснащенные системой позиционирования POSCO. Это решение предназначено для шуруповертов и электрических гайковертов с внешним контроллером. После программирования положения X/Y и последовательности затяжки контроллер активирует ключ только в указанных точках в правильной последовательности. Невозможно затянуть следующий разъем, не получив положительного результата на предыдущем.
faqs
Что такое реактивное оружие?
Реакционные рычаги упрощают работу операторов, использующих такие ручные инструменты, как отвертки, дрели и гаечные ключи.
Как работают реактивные орудия?
Рука, запястья и рука оператора не перегружаются из-за крутящего момента, вибрации и веса инструментов, что непосредственно повышает качество, производительность и комфорт операторов.
В чем преимущества моментных рычагов?
_X000D__X000D_ _X000D__X000D_ Удобный и простой в установке в любом положении_X000D__X000D_ _X000D__X000D_ предназначен для работы с большими нагрузками_X000D__X000D_0 0D_ _X000D__X000D_ _X000D__X000D_ обеспечить правильную настройку инструмента по отношению к детали_X000D__X000D_ _X000D__X000D_ _X000D__X000D_ освободить оператора D_0 000D__X000D_ можно использовать для широкого спектра инструментов и производственной деятельности предотвращает повреждение компонентов и улучшает качество работы.
