Вакуумний захват

Зміст

Вакуумні захвати / присоски Gimatic

VACUUM FOAM GRAPPER FGS-120 доступні в двох версіях:

Вакуумні захвати "Magic Gripper"

Як замінити присоски Magic Gripper?

Монтаж вакуумних захватів VSM

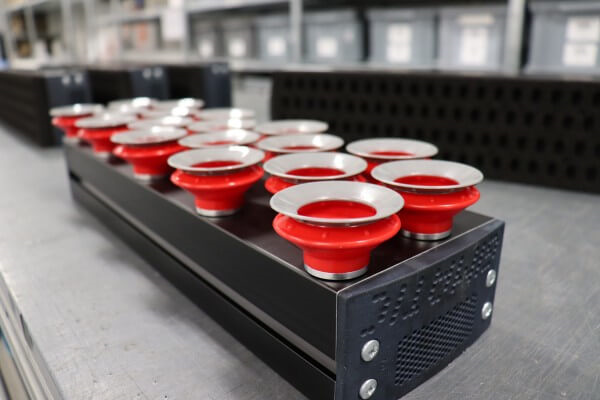

Вакуумні захвати / присоски Gimatic

Підрозділ Gimatic Vacuum готовий представити свою останню розробку - вакуумні захвати / присоски.

Ця нова система захватів є модульною та гнучкою і ідеально підходить для різноманітних застосувань, таких як переміщення скла, дерева, картону та листового металу. Вона ідеально підходить для переміщення картонних коробок, дерев'яних панелей, бляшанок, банок і багатьох інших виробів різної форми та геометрії.

VACUUM FOAM GRAPPER FGS-120 доступні в двох версіях:

• з вбудованими самозакривними клапанами
• з каліброваними отворами

Версія з самозакривними клапанами

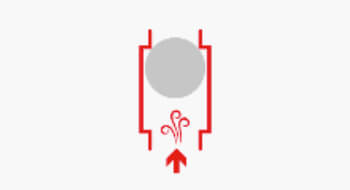

Версія з самозакривними клапанами ідеально підходить для випадків, коли потрібно переміщати об'єкти різного розміру/форми. Це дозволяє користувачеві працювати з меншими вакуумними насосами, зменшуючи знос при збереженні високого рівня вакууму, навіть коли більша частина поверхні захвата не задіяна. Ці захвати призначені для захоплення металевих кульок. Вакуумний потік піднімає кульку, яка закриває отвір, не створюючи витоку.

Версія з каліброваними отворами

Версія з каліброваними отворами ідеально підходить для застосувань, де необхідно переміщати об'єкти певної форми і ваги з герметичною поверхнею (скло, листовий метал). Підходить для роботи в будь-якій орієнтації (паралельно або перпендикулярно до поверхні захвату). Застосовується, коли немає можливості використовувати самозакривні клапани (вертикальне переміщення) і коли пінопластовий захват покриває приблизно 90% поверхні захвату.

Доступні з поліуретановими присосками VG.IS.

Пінопластові захвати доступні з різним ступенем свердління і різної довжини, в залежності від потреб і вимог. Доступні з технічною піною або з поліуретановими присосками VG.IS.

Вакуумні захвати "Magic Gripper" - це комплексні пристрої, інтегровані з вакуумним картриджем (ежектором), вакуумним фільтром і змінною присоскою, їх широкий діапазон застосування гарантує високу універсальність для багатьох застосувань. Моделі "Magic Gripper" доступні з можливістю автоматичного продування, яке здійснюється за допомогою невеликого пневматичного клапана, розташованого в корпусі, що працює на вакуумі, або продування, керованого за допомогою надлишкового тиску і окремого клапана 2/2, цей модуль продування також розташований в корпусі захвата. Захвати "Magic Gripper" (вакуумні захвати) мають різні типи вбудованих кріплень для простоти монтажу і спеціальні монтажні профілі. Низький тиск подачі (2,2 - 4 бар) і низьке споживання (мінімум 5,9 Нл/хв) стисненого повітря знижує витрати, пов'язані з виробничим процесом.

Тип присоски	Заявка	Опіс.
Губа "Х".		Варга "Х".
		Губи X призначені для роботи з легкими поліетиленовими пакетами, харчовою упаковкою, алюмінієвою фольгою та продуктами неправильної форми.
Губа "U"		Губи діаметром від 25 до 75 мм
		U-подібні губки добре підійдуть як присоски для плоских і слизьких поверхонь, скла, листового металу та картону.
Губа "F"		Губи діаметром від 25 до 55 мм
		Губа F використовується при перенесенні важких плоских поверхонь, таких як багатошарові дошки, ПВХ дошки, картонна упаковка та дерев’яні дошки.
Губа "P"		Діаметр губ: від 15 до 85 мм
		Як і X lip, він ідеально підходить для перенесення великих пакетів з фольги, наповнених рідиною або порошком.
Губа "DD"		Діаметр внутрішньої губи 30 мм, зовнішньої губи 41 мм
		Губа MBU схожа на губу DD, завдяки конструкції з двох з половиною сильфонів компенсує перепад висоти предметів різної висоти.
Губа "MBU"		Діаметр губ: 17-27 мм
		Губа DD призначена для круглих і нерівних форм, таких як банки та пляшки.
Губа "MD"		Діаметр губи: 22 мм
		Губа DD призначена для круглих і нерівних форм, таких як банки та пляшки.
Губа "S"		Діаметр губ: 30-60 мм
		Губи Foam S є найкращим вибором як присоски для деталей, які вимагають високої кінцевої естетики перенесених поверхонь. Вони однаково гарні для переміщення плитки, піна дуже добре засмоктує всі нерівності, а також може використовуватися для підйому цегли, мармурових плит і необроблених дощок.
Губа "MU"		Діаметр губ: від 45 до 80 мм
		Плоскі губи MU мають подібне застосування до губ U або F, але характеризуються набагато більшою підйомною силою.
Губа "MF"		Діаметр губ: від 45 до 80 мм
		Завдяки своїй ребристій конструкції губи MF ідеально підходять для додатків, що працюють у вертикальній орієнтації.

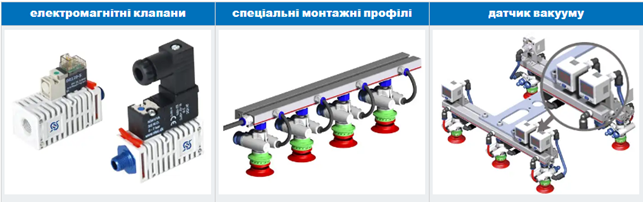

Додаткові аксесуари

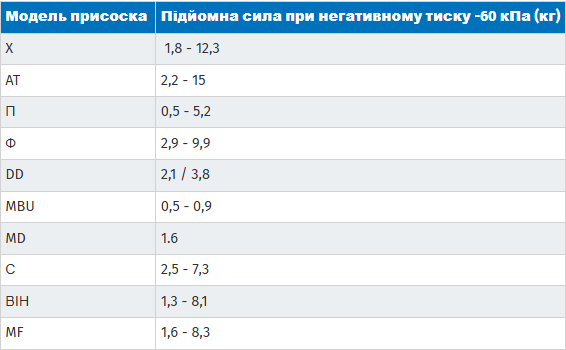

Сила підйому присоски залежить від її діаметра та величини вакууму. У таблиці нижче наведені загальні значення, без урахування коефіцієнта запасу міцності. Для уточнення зусилля підйому для конкретної моделі, будь ласка, зв'яжіться з нашим технічним відділом.

Вакуумні захвати - це пристрої для переміщення різних заготовок на виробничих лініях або на невеликих підприємствах. Вони працюють безпосередньо від стисненого повітря. У корпусі міститься вакуумний картридж (з різною ємністю). Ми приєднуємо до корпусу будь-який тип всмоктувальної насадки і наш пристрій готовий до використання.

Вакуумні захвати "Magic Gripper"

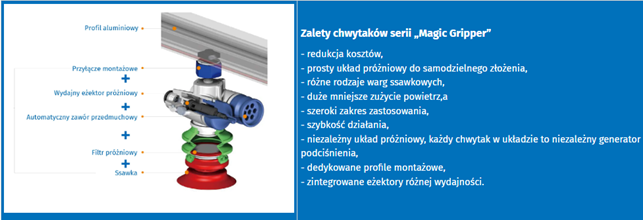

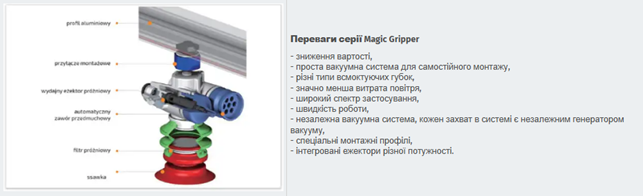

Вакуумні захвати "Magic Gripper" - це комплексні пристрої, інтегровані з вакуумним картриджем (ежектором), вакуумним фільтром і змінною всмоктувальною губкою, їх широкий спектр застосування гарантує високу універсальність для багатьох застосувань.

Моделі "Magic Gripper" доступні з можливістю автоматичного продування, яке здійснюється за допомогою невеликого пневматичного клапана, розташованого в корпусі, що працює на вакуумі, або продування, керованого за допомогою надлишкового тиску і окремого клапана 2/2, цей модуль продування також розташований в корпусі захвата. Захвати "Magic Gripper" (вакуумні захвати) мають різні типи вбудованих кріплень для простоти монтажу і спеціальні монтажні профілі. Низький тиск подачі (2,2 - 4 бар) і низьке споживання (мінімум 5,9 Нл/хв) стисненого повітря знижує витрати, пов'язані з виробничим процесом.

Як замінити присоски Magic Gripper?

У більшості випадків захвати поставляються в зібраному вигляді з присоскою і заглушкою, але якщо вам потрібно замінити присоску, вам потрібно зняти губу і заглушку. Нова губа спочатку прикріплюється до заглушки, а потім заглушка вставляється в монтажний сильфон на захваті.

Існує шість типів заглушок і три діаметри: 20, 40 і 60 мм. Стопор A рекомендується для губи X, яка використовується, зокрема, для захоплення тонких плівок. Стопор B для кромки X, U, F, також рекомендується для плівок, де він зменшує ризик появи слідів. Стопер C має додатковий вбудований фільтр, зменшує кількість слідів на оброблюваних предметах, таких як алюміній, сталь і пластик, і призначений для кромки X, U, F. Стопер D для більшості кромки, тобто X, U, F, P, MBU, DD і MD. Заглушка F для пінопластових наконечників S. Заглушка G для наконечників MU і MF. Вакуумні захвати - основна інформація

Висока продуктивність, ергономічність, незалежна точка всмоктування - це лише деякі з основних переваг вакуумних захватів VMECA. Вакуумні захвати VMECA характеризуються надзвичайно швидким часом відгуку, підтримуючи постійний рівень вакууму, незважаючи на коливання або падіння тиску живлення.

Як опція, вакуумні захвати можуть бути інтегровані з інноваційним двоступеневим глушником для зниження рівня шуму на 30%. Вакуумний захват VSMR оснащений продувним клапаном, який ідеально підходить для застосування в режимі "взяти і поставити".

Особливості вакуумних захватів:

• високий рівень вакууму (до 91%) з низькими вимогами до стисненого повітря
• пряме підключення захвата до всмоктувального патрубка
• прискорення процесу всмоктування і вивільнення продукту
• багатопортове підключення
• забезпечення безперервного потоку вакууму незалежно від коливань тиску живлення

Чому варто використовувати вакуумні присоски Speeder?

Використання вакуумного захвату Speeder означає, в першу чергу, скорочення часу циклу (підвищення продуктивності) - ежектор в корпусі поруч з всмоктувальним патрубком означає більш швидке створення вакууму в системі (в порівнянні зі стандартною системою, де перед тим, як всмоктувальний патрубок підхопить заготовку, час створення вакууму в системі довший через об'єм шлангів, що з'єднують всмоктувальний патрубок з вакуумним насосом). Другий аспект - кількість з'єднань зведена до мінімуму - менше з'єднань = менша ймовірність витоків в системі.

Функція продувки (ручна або автоматична) означає більш швидке вивільнення заготовки. Це особливо важливо в системах автоматичного збирання. Використання двопотокового глушника означає значне зниження рівня шуму (до 30% у порівнянні зі стандартними глушниками). Широкі можливості конфігурації вакуумного захвата, простота установки і невеликі розміри роблять його незамінним у багатьох місцях і неперевершеним у порівнянні зі стандартними рішеннями.

Монтаж вакуумних захватів VSM

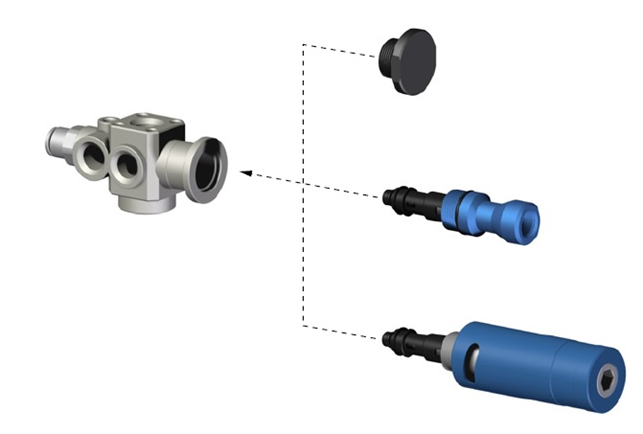

Вибір правильної моделі

1. Для герметичних застосувань вибирайте вакуумний захват зі зворотним клапаном, щоб запобігти миттєвому розгерметизації і, як наслідок, занадто швидкому вивільненню продукту. Така ситуація може виникнути, наприклад, через можливе припинення подачі стисненого повітря.

2 Вибирайте вакуумний захват VSM без вакуумного картриджа при використанні іншого джерела вакууму: для добре герметичних застосувань або в ситуаціях, коли не потрібен швидкий час реакції.

3 Виберіть вакуумний захват VSM з 2-ступінчастим картриджем VC202 Mini, щоб забезпечити достатній потік вакууму (до 41 Нл/м) для щільних застосувань (підйом листового металу) або для застосувань з невеликими обсягами (наприклад, подача невеликих вакуумних присосок). Опціонально доступний зворотний клапан. *

4. Виберіть вакуумний захват VSM з триступеневим картриджем VC203 (потік вакууму до 85 Нл/м) для швидкого реагування в умовах обмеженого простору, коли потрібно витягти великі об'єми (наприклад, великі вакуумні присоски), або в умовах негерметичності (наприклад, переміщення картонних коробок), коли потрібен високий потік вакууму. Опціонально доступний зворотний клапан. *

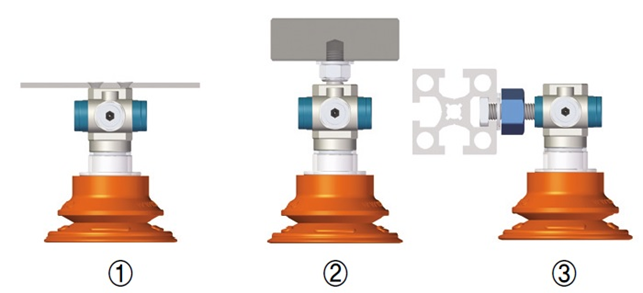

Виберіть тип монтажу та позиції

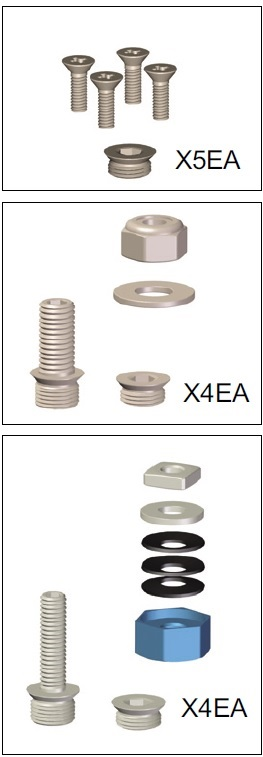

* Варіант "F" - Пряме кріплення - приклад 1 - Кріплення безпосередньо на плиті (тільки зверху) за допомогою чотирьох гвинтів M4. П'ять з'єднань G1/8" в корпусі. Заглушки в комплекті.

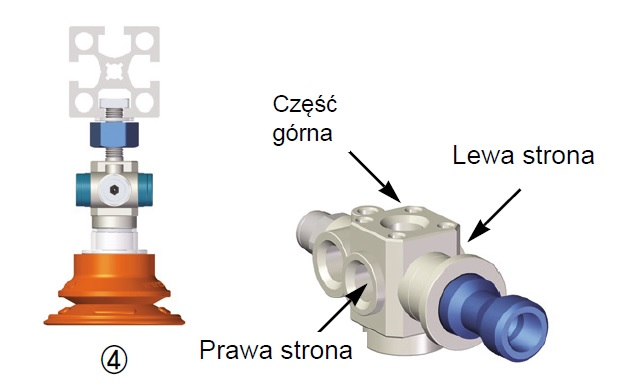

* Варіант "M" - Кріплення за допомогою гвинта M8 - приклад 2 - Кріплення за допомогою гвинта M8 з внутрішньою головкою, зафіксованого на заводі в одному з трьох зазначених положень (зверху, справа, зліва). Чотири з'єднання G1/8. Монтаж в лівому або правому положенні дозволяє використовувати більш низький затискач в порівнянні з верхнім кріпленням.

* Опція "P" - дозволяє встановити вакуумний захват на відповідний Т-подібний профіль в одному з трьох положень (зверху, справа, зліва) за допомогою гвинта M8 27 мм або M6 22 мм, затягнутого гайкою з чотирма шайбами. З'єднання G1/8 із заглушкою.
