Термінал клапанів (пневмоострів)

Клапанні термінали - комплексний блок управління, що складається з блоку колектора (з клапанами) або клапанного блоку та електричних аксесуарів, таких як роз'єми, розетки тощо. Вбудовані вузли клапанів управляються за допомогою одного з'єднання. Термінал клапана гарантує економію місця та витрат за рахунок зменшення кількості електричних, пневматичних та гідравлічних з'єднань. Завдяки індивідуальному підбору клапанів за діаметрами, їх експлуатації та керування, термінали клапанів використовуються для конкретних цілей.

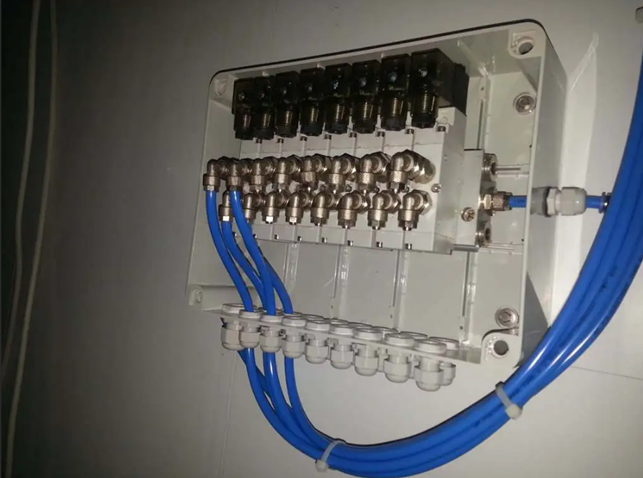

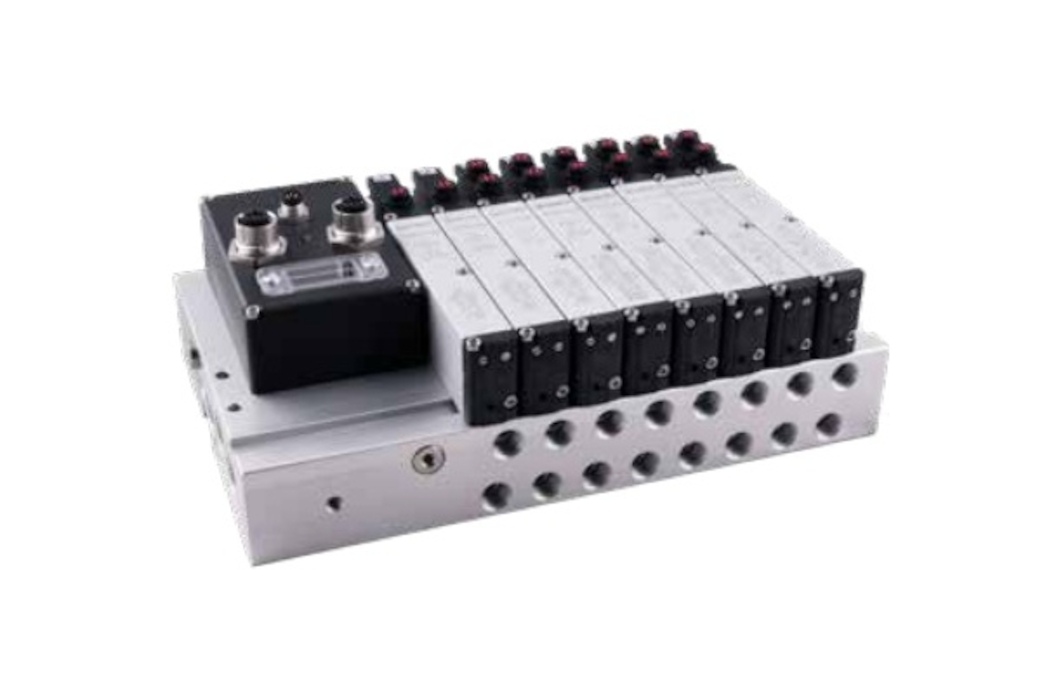

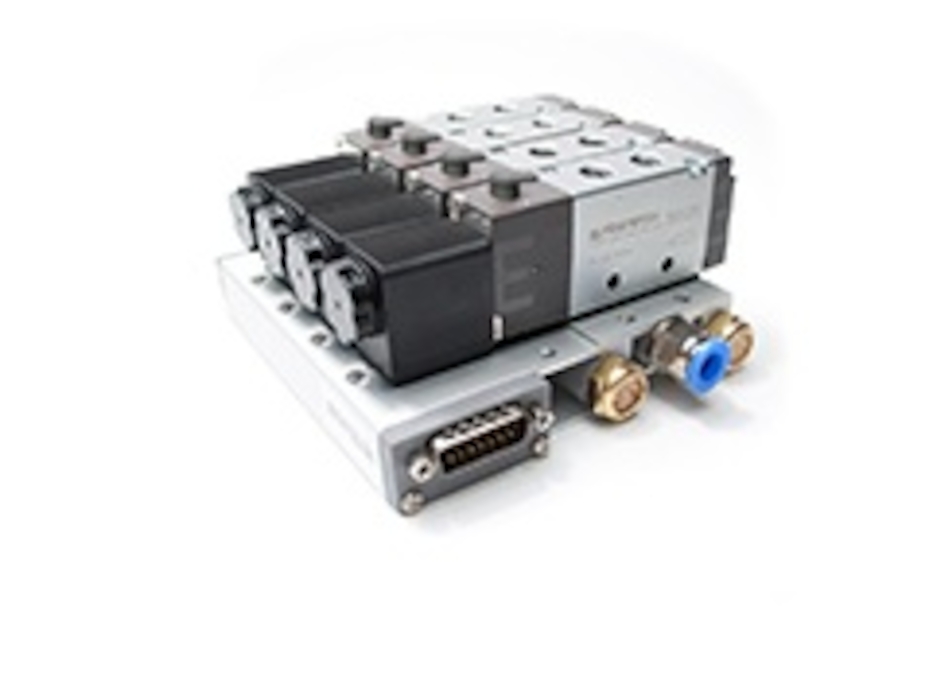

Термінал клапанів 15V

Клапанні термінали серії 15V, зберігаючи компактну та модульну конструкцію, також гарантують чудову ефективність роботи. Термінал - це абсолютно новий проєкт, в якому було досягнуто оптимального поєднання пневматики та мехатронних рішень. Термінали відповідають всім вимогам промисловості 4.0 щодо підвищення ефективності виробництва та інтеграції інтелектуальних машин з можливістю гнучких змін у самому модулі цих терміналів.

Усі клапани, встановлені на терміналах, незалежно від функціональності, були стандартизовані до однакових розмірів товщиною 15 мм. Новий термінал серії 15V характеризується швидким часом реакції та повноцінним зв’язком з контрольними машинами, як ПЛК, так і ЧПУ. Острів має чотири протоколи: Profibus, 37 Multipin, Profinet та EtherNet/IP. Універсальність затискачів полягає в повній сумісності з усіма протоколами та підключенні до 32 електромагнітних клапанів в одному блоці. Швидкість потоку може становити 830 мл/хв.

Корпус терміналу виконаний з алюмінієвого сплаву та технополімеру для оптимальної міцності, ваги та якості виготовлення. Поршні з ущільненнями виготовлені з еластомеру та нержавіючої сталі AlSi 302. Великою перевагою клапанного терміналу є те, що вони можуть працювати не тільки під позитивним тиском, але і під вакуумом, що робить його більш універсальним.

Гарне розташування штекерів та з'єднань, розташованих на тій самій стороні, де пульти дистанційного керування гарантують хорошу ергономіку роботи з терміналом. Стандартні основи терміналів клапана є одинарними, що гарантує легку заміну певного клапана. Це також забезпечується певними вставними роз’ємами, які оптимізують простір всього терміналу. Ступінь захисту від води забезпечує IP67, а корпус стійкий до зовнішніх забруднень.

Термінали клапана можна придбати як у комплекті, так і окремі запасні частини.



Термінал (затискачі/панель управління) клапанів MPV

Серія клапанів Vesta MPV забезпечує інтеграцію електричного управління в популярній серії "K".

Кожен з'єднувальний модуль дає можливість керувати парою клапанів двох розмірів з'єднання: "T1" і "T2". Для типорозміру "T1" можна інтегрувати управління електромагнітними клапанами розміру G1/8 розміру "K" та клапанами з безпосереднім управлінням MPB Ø4. Для типорозміру "T2" можна інтегрувати управління електромагнітними клапанами розміру G1/4 розміру "K" та клапанами MPB G1/8 з безпосереднім приводом у дію.

Система MPV забезпечує роботу з 5/2, 5/3 та 2x3 / 2 клапанами при 24VDC або 24VDC. Завдяки високій універсальності системи можна одночасно керувати 32 котушками.



Застосування терміналів (затискачі/панель управління) клапанів

Клапанний термінал може бути використаний як самостійний, комплектний блок управління машиною, станцією або частиною виробничої лінії. В останньому випадку обов’язковим обладнанням повинен бути програмований модуль управління та, необов’язково, різні версії панелей оператора.

Клапанний термінал також може використовуватися як блок, що працює під контролем контролера вищого рівня або інтелектуального терміналу клапана: у цьому випадку його власний контролер замінюється модулем зв'язку з контролером більш високого рівня.



Конструкція терміналів (затискачі/панель управління) клапанів

Клапанний термінал складається з 4 основних груп модулів:

  • модулі електричної частини: входи та виходи двійкових та цифрових сигналів, входи та виходи аналогових сигналів, джерело живлення та аксесуари;

  • модулі електропневматичної та клапанної частин;

  • модулі зв'язку з мережевими шинами;

  • програмовані модулі управління, що забезпечують сумісність терміналів та контролерів різних виробників.
