МИ ПРОПОНУЄМО
Реакційний кронштейн
Зміст
Особливості динамометричних важелів
Переваги використання телескопічних важелів
Положення інструменту з динамометричними важелями
Реакційні важелі - корисна інформація
Модульна балансувальна система телескопічних кронштейнів забезпечує широку робочу зону з мінімальним використанням робочого столу.
Асортимент тримачів дозволяє розміщувати інструменти вертикально або під кутом 45 градусів до заготовки, що дозволяє уникнути їх пошкодження та осьового зсуву. Якість отворів для свердління та нарізання різьблення також покращується. Балансувальні поворотні кронштейни призначені для важкої та довготривалої роботи.
Реакційні важелі полегшують роботу операторів, які використовують ручні інструменти, такі як викрутки, дрилі та гайкові ключі. Кисть, зап'ястя та передпліччя оператора звільняються від перевантаження крутним моментом, вібрацією та вагою інструменту, що безпосередньо підвищує якість, продуктивність та комфорт оператора.
Особливості динамометричних важелів
- зручно і легко встановлюються в будь-якому положенні
- призначені для важких умов експлуатації
- модульний характер
- забезпечують правильне позиціонування інструменту по відношенню до оброблюваного матеріалу
Переваги використання телескопічних важелів
- звільняє оператора від напруги при роботі з інструментом
- довговічність і надійність
- можуть використовуватися для широкого спектру інструментів і виробничих операцій
- запобігають пошкодженню компонентів і покращують якість роботи

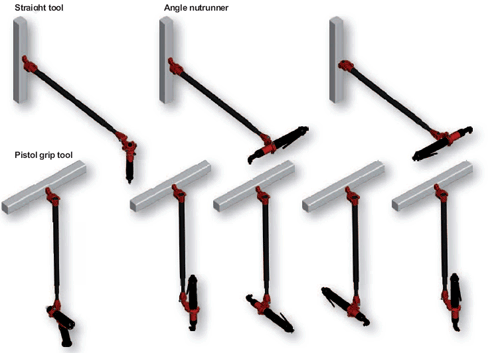

Положення інструменту з динамометричними важелями
Динамометричні важелі D53
Реакційна зброя TRA
Реакційні важелі - корисна інформація
У процесі затягування гайковий ключ або викрутка, що використовуються, впливають безпосередньо на оператора на завершальному етапі затягування. В ході експериментів і випробувань було доведено, що крутний момент, який передається через інструмент на оператора, згубно впливає на суглоби і здоров'я оператора. Характерною особливістю реакції крутного моменту є його швидке зміщення за короткий проміжок часу. Амплітуда і час залежать від жорсткості суглоба (м'який або жорсткий), а переміщення рукоятки - від того, як оператор її тримає. Реакція оператора на реакцію крутного моменту залежить, серед іншого, від амплітуди переміщення, а також від рівня крутного моменту. З цієї причини амплітуду переміщення можна використовувати як міру дискомфорту оператора.
З метою зменшення крутного моменту, що передається оператору, рекомендується використовувати реакційні важелі (ергономічні). Реакційний важіль передає реакцію (крутний момент) електричних викруток, пневматичних викруток, дрилів, різьбонарізних верстатів на руку машини, так що оператор не відчуває такої великої сили, як якщо б реакційний важіль не використовувався. Ще однією особливістю маніпулятора є те, що він підтримує вагу інструменту завдяки використанню балансирів в маніпуляторі, які підтримують інструмент в будь-який час і підвищують ергономічність роботи оператора. Лінійні важелі реакції утримують викрутки вирівняними по відношенню до заготовки, яку потрібно затягнути, аналогічно, у випадку з різьбонарізними верстатами і дрилями, важелі забезпечують роботу інструменту на одній лінії з заготовкою. Це дозволяє уникнути перехресного нарізування різьби, поломки свердел і задирок на головках гвинтів. Кронштейн захищає дорогі інструменти від падіння або втрати, а також скорочує час циклу затягування, нарізування різьби, свердління.

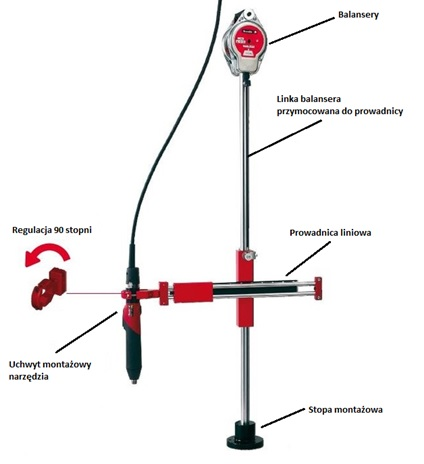

Доступні лінійні та відривні важелі реакції. Ці типи важелів оснащені балансирами. Трос балансира прикріплений до направляючої важеля так, щоб вага інструменту була збалансована. Рука має підшипникову втулку для забезпечення правильного ковзання по вертикальній осі.
Переваги цього типу кронштейнів:
- дозволяє встановлювати інструмент по горизонтальній осі
- балансир використовується для зменшення ваги інструменту
- підвищена точність затягування при стабільному русі.

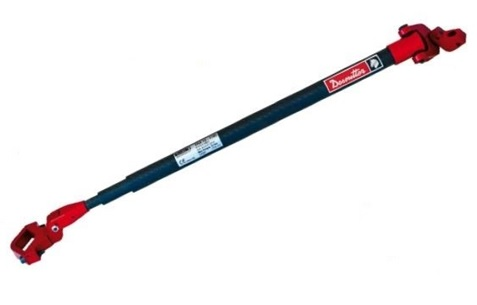

Інший тип - телескопічні маніпулятори, виготовлені з вуглецевих трубок, які висуваються. Цей тип маніпулятора можна використовувати на вузьких робочих столах завдяки його невеликим розмірам. До основних особливостей телескопічних маніпуляторів відносяться
- трубки виготовлені з міцного і легкого вуглецевого волокна
- вони можуть вільно і без зусиль рухатися в усіх напрямках
- їх можна монтувати в стелю і стіни (для врівноваження зусилля інструменту необхідний балансир).
Для кріплення балансира до телескопічного динамометричного важеля можна використовувати спеціальний кронштейн, який підходить до балансирів серії DU, наприклад, модель 52542.
Максимальний крутний момент, який може передаватися на телескопічну руку, становить 200 Нм.
Реакційні важелі, так звані пантографи, можна розділити за кількістю шарнірів:
- з двома точками зламу моментного важеля, прикладом може слугувати модель D57. Великою перевагою такого рішення є широкий діапазон затягування.
- одна точка зламу реакційного важеля, наприклад, D58. Це рішення підходить для вузьких місць. Єдина точка зламу забезпечує просте переміщення інструменту.
Цей тип реакційної стріли також доступний для підвішування на рейку. Модель D59.
Для затягування з'єднань у правильній послідовності можна використовувати реакційні руки серії D53, додатково оснащені системою позиціонування POSCO. Це рішення призначене для викруток і електричних гайковертів із зовнішнім контролером. Після того, як позиція X/Y і послідовність затягування будуть запрограмовані, контролер буде активувати ключ тільки в заданих точках в правильній послідовності. Неможливо затягнути наступний з'єднувач, не отримавши позитивного результату на попередньому.
faqs
Що таке реактивні зброї?
Реакційні важелі полегшують роботу операторів, які використовують такі ручні інструменти, як викрутки, дрилі та гайкові ключі.
Як працюють реактивні зброї?
Рука, зап’ястя та рука оператора не перевантажуються через крутний момент, вібрацію та вагу інструментів, що безпосередньо підвищує якість, продуктивність та комфорт операторів.
У чому переваги моментних важелів?
_X000D__X000D_ _X000D__X000D_ Зручний і простий у встановленні в будь-якому положенні_X000D__X000D_ _X000D__X000D_ призначений для роботи з великими навантаженнями_X000D__X000D_ _X000D__X000D_ _X 000D_ 000D_ _X000D__X000D_ _X000D__X000D_ забезпечити правильну настройку інструменту по відношенню до деталі_X000D__X000D_ _X000D__X000D_ _X000D__X000D_ звільнити оператора від напруги D_ Тривалий термін служби та надійність_ X000D__X000D_ _X000D__X000D_ можна використовувати для широкого спектру інструментів і виробничої діяльності запобігає пошкодженню компонентів і покращує якість роботи
