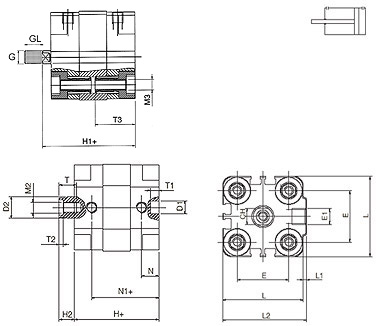

Пневмоциліндр компактний QF-M стандартний з зовнішньою різьбою
|
Діаметр |
T |
T1 |
T2 |
D1 |
L |
E1 |
M3 |
T3 |
M2 |
H |
H2 |
D2 |
N |
N1 |
L2 |
E |
L1 |
H1 |
CH |
G |
GL |
|
12 |
6 |
4 |
1,5 |
6 |
29 |
M5 |
M4 |
16 |
M3 |
35 |
7,5 |
6 |
6,5 |
28,5 |
30 |
18 |
1 |
42.5 |
5 |
M6 |
16 |
|
16 |
8 |
4 |
2 |
6 |
29 |
M5 |
M4 |
16 |
M4 |
35 |
8,5 |
8 |
6,5 |
28,5 |
30 |
18 |
1 |
43.5 |
7 |
M8 |
20 |
|
20 |
8 |
4 |
2 |
6 |
36 |
M5 |
M5 |
18,5 |
M5 |
39 |
7 |
10 |
8 |
31 |
37.5 |
22 |
1,5 |
46 |
9 |
M10x1,25 |
22 |
|
25 |
8 |
4 |
2 |
6 |
40 |
M5 |
M5 |
18,5 |
M5 |
39 |
7 |
10 |
8 |
31 |
41.5 |
26 |
1,5 |
46 |
9 |
M10x1,25 |
22 |
|
32 |
10 |
4 |
2,8 |
6 |
50 |
G1/8 |
M6 |
21,5 |
M6 |
42 |
7 |
12 |
6,5 |
35.5 |
52 |
32 |
2 |
49 |
10 |
M10x1,25 |
22 |
|
40 |
10 |
4 |
2,8 |
6 |
60 |
G1/8 |
M6 |
21,5 |
M6 |
45.5 |
8,5 |
12 |
7,5 |
38 |
62.5 |
42 |
2,5 |
54 |
10 |
M10x1,25 |
22 |
|
50 |
12 |
4 |
3,5 |
6 |
68 |
G1/8 |
M8 |
23,5 |
M8 |
45.5 |
10 |
16 |
7,5 |
38 |
71 |
50 |
3 |
55.5 |
13 |
M12x1,25 |
24 |
|
63 |
12 |
4 |
3,5 |
8 |
87 |
G1/8 |
M10 |
28,5 |
M8 |
51 |
10,5 |
16 |
7,5 |
43.5 |
91 |
62 |
4 |
61.5 |
13 |
M12x1,25 |
24 |
|
80 |
16 |
4 |
4,5 |
8 |
107 |
G1/8 |
M10 |
28,5 |
M10 |
62 |
12 |
20 |
9,5 |
52.5 |
111 |
82 |
4 |
75 |
17 |
M16x1,5 |
32 |
|
100 |
20 |
4 |
6 |
8 |
128 |
G1/4 |
M10 |
28,5 |
M12 |
68 |
15,5 |
25 |
10,5 |
57.5 |
133 |
103 |
5 |
83.5 |
22 |
M20x1,5 |
40 |
