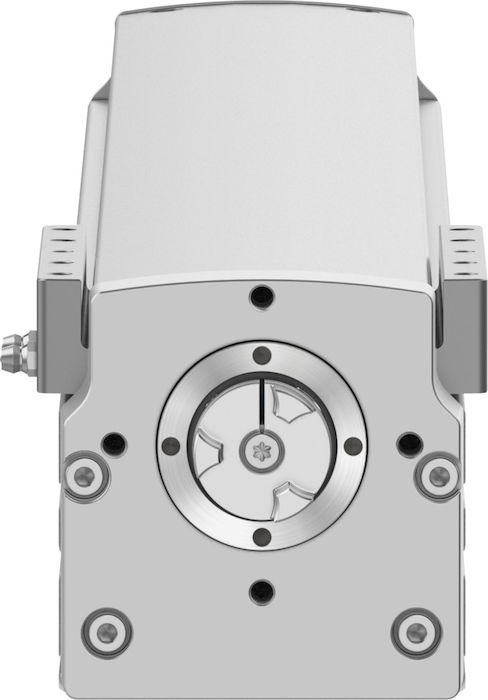

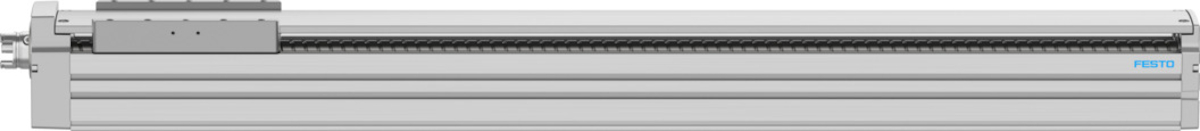

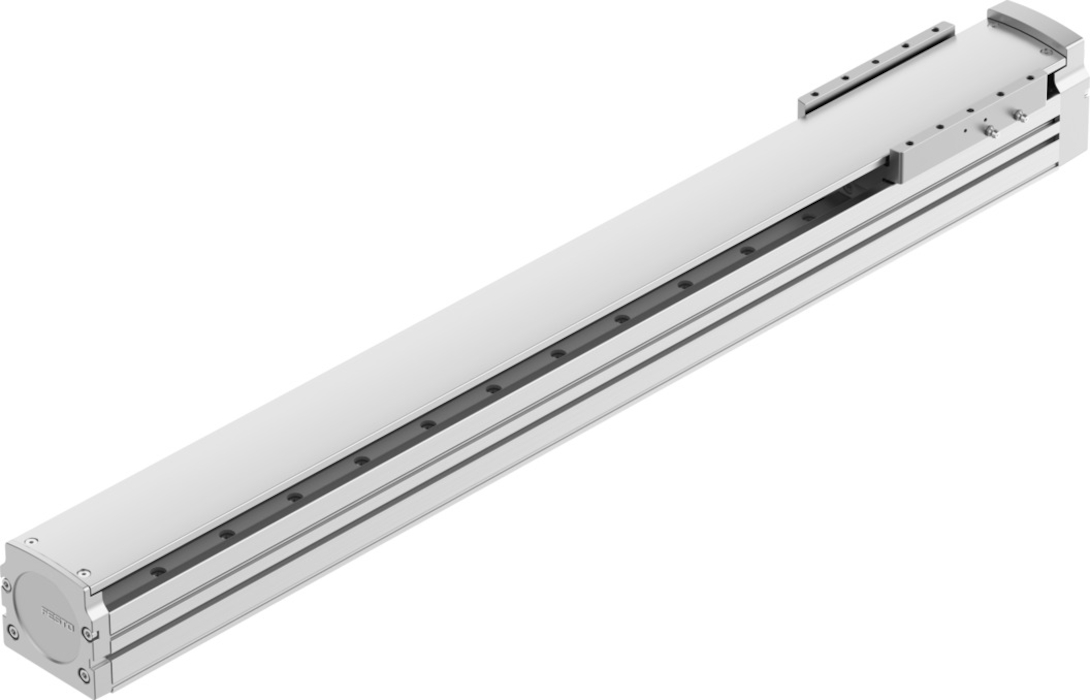

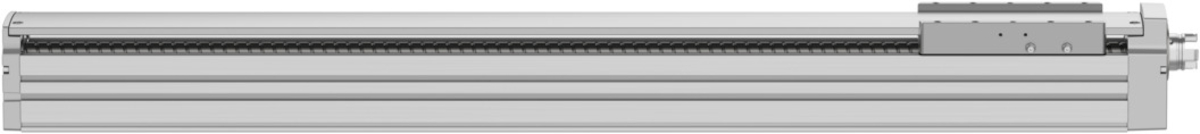

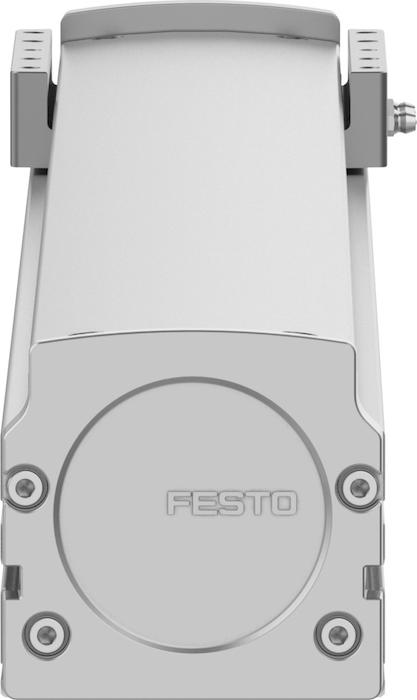

ELGT-BS-90-700-10P Вісь з гвинтом, FESTO-8124414
Артикул: FESTO-8124414
Категорія: Електричні приводи
| Fy з теоретичним ресурсом 100 км (лише з точки зору напрямної) | od 17352 N |
| Fz з теоретичним ресурсом 100 км (лише з точки зору напрямної) | od 20631 N |
| Mx з теоретичним ресурсом 100 км (лише з точки зору напрямної) | od 239 NM |
| My з теоретичним ресурсом 100 км (лише з точки зору напрямної) | od 188 NM |
| Mz з теоретичним ресурсом 100 км (лише з точки зору напрямної) | od 188 NM |
| Базова маса при 0 мм ходу | od 4380 G |
| Безперервне зусилля подачі | od 1054 N |
| Відповідність LABS | VDMA24364-strefa III |
| Власна рухома маса | od 1628 G |
| Геометричні моменти інерції поверхні 2-го порядку Iy | 631000 Y12 |
| Геометричні моменти інерції поверхні 2-го порядку Iz | 1948000 Y12 |
| Динамічний прогин (навантаження в русі) | 0,05% długości osi, maksymalnie 0,5 mm |
| Діаметр гвинта | od 16 MM |
| Додаткова маса на 10 мм ходу | od 104 G |
| Клас чистих приміщень | Klasa 6 wg ISO 14644-1 |
| Код інтерфейсу, виконавчий елемент | T46 |
| Конструкція | Elektromechaniczna oś liniowa |
| Крок гвинта | od 10 Y13 |
| Крутильний момент інерції It | 151000 Y12 |
| Люфт при відведенні | od 150 MIM |
| Макс. зусилля Fy | od 4710 N |
| Макс. зусилля Fz | od 5600 N |
| Макс. зусилля подачі Fx | od 1054 N |
| Макс. момент Mx | od 65 NM |
| Макс. момент My | od 51 NM |
| Макс. момент Mz | od 51 NM |
| Макс. прискорення | od 15 MS2 |
| Макс. радіальне зусилля на приводному валу | od 290 N |
| Макс. швидкість | od 0.5 M/S |
| Маса виробу | od 11675 G |
| Матеріал задньої кришки | Aluminiowy odlew ciśnieniowy, lakierowany |
| Матеріал каретки | Stop aluminium, anodowany |
| Матеріал кришки приводу | Odlew ciśnieniowy aluminium, lakierowany |
| Матеріал напрямної | Stal |
| Матеріал напрямної каретки | Stal |
| Матеріал профілю | Stop aluminium, anodowany |
| Матеріал тягової гайки | Stal |
| Матеріал шпинделя | Stal |
| Момент інерції маси JH на метр ходу | od 0.3453 KGC |
| Момент інерції маси JL на кг ефективного навантаження | od 0.0253 KGC |
| Момент інерції маси JO | od 0.1252 KGC |
| Момент обертання без навантаження при максимальній швидкості руху | od 0.3 NM |
| Момент обертання без навантаження при мінімальній швидкості руху | od 0.08 NM |
| Напрямна | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Повторюваність | ±0,02 mm |
| Положення монтажу | dowolny |
| Придатність для виробництва літій-іонних акумуляторів | Nie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki |
| Примітка щодо матеріалів | Zgodność z dyrektywą RoHS |
| Символ | 00991211 |
| Стала подачі | od 10 Y13 |
| Статичний прогин (навантаження в стані спокою) | 0,1% długości osi |
| Ступінь захисту | IP20 |
| Температура навколишнього середовища | do 50 GC |
| Тип гвинта | Śruba pociągowa toczna |
| Тип двигуна | Silnik skokowy |
| Типорозмір | 90 |
| Час безперервної роботи | 100% |
137789.34 ₴(з ПДВ)
114824.45 ₴(без ПДВ)
Немає в наявності
| К-сть в Україні | 0 шт. |
| Доставка | [[ transformDeliveryTime( ` 24`) ]] |
| К-сть в Польщі | 0 шт. |
| Доставка | [[ transformDeliveryTime( ` 240`) ]] |
| К-сть в Європі | 0 шт. |
| Доставка | [[ transformDeliveryTime( ` 240`) ]] |
