Пневмоцилиндр поворотный (маятниковый)

Содержание

Теоретический крутящий момент

Как заказать

Поршневой привод серии CRW с зубчатым колесом, заканчивающимся валом

Поворотный привод серии CRW с зубчатым колесом с отверстием



В поворотных приводах CRW линейное движение поршня преобразуется в вращательное движение вала под определенным углом поворота. Преобразование осуществляется с помощью зубчатого колеса

и шестерни, расположенных внутри поворотного привода. Благодаря системе устранения зазоров поворотные пневматические приводы CRW обеспечивают высокую точность

и повторяемость вращений. Стандартно пневматический поворотный привод изготавливается для угла поворота: 90, 180, 360o, при диаметрах поршня от 25 до 100 мм. Поворотные приводы можно заказать в версии с регулировкой угла поворота (диапазон регулировки от -8 до +5°).



Теоретический крутящий момент

Діаметр	1	2	3	4	5	6	7	8	9	10	Бар
25	0.69	1.37	2.06	2.75	3.43	4.12	4.81	5.49	6.18	6.87	Нм
32	1.18	2.35	3.53	4.71	5.89	7.06	8.24	9.42	10.59	11.77	Нм
40	2.26	4.51	6.77	9.03	11.28	13.54	15.79	18.05	20.31	22.56	Нм
50	4.32	8.63	12.95	17.27	21.58	25.9	30.21	34.14	38.46	42.77	Нм
63	7.85	15.27	22.54	31.39	39.24	47.09	54.94	62.78	70.63	78.48	Нм
80	17.17	34.34	51.5	68.67	85.84	103.01	119.68	137.34	154.02	171.68	Нм
100	31.69	63.37	95.06	126.55	157.94	189.33	221.71	253.1	284.49	316.86	Нм



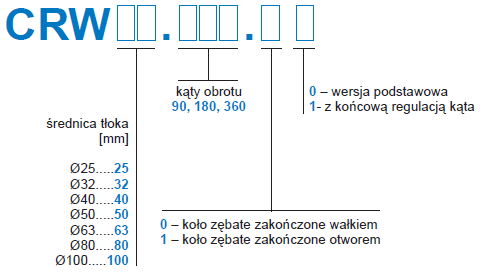

Как заказать

Конструкция поворотного-осевого привода

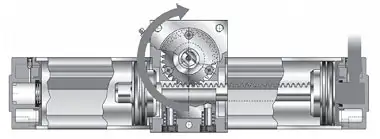

Конструкция поворотных приводов основана на конструкции 2 поршней, которые находятся в цилиндрических втулках, соединенных с зубчатым валом. Эта зубчатая штанга приводит в движение зубчатое колесо на выходном валу, что обеспечивает его внутренняя зубчатая передача. Пластиковые вставки обеспечивают гибкое перемещение ползуна. Каждый поршень имеет собственные встроенные уплотнительные кольца U-типа, которые гарантируют герметичность камер. Колебательные цилиндры оснащены пневматической амортизацией в крайних положениях. Перемещение зубчатого вала происходит путем подачи сжатого воздуха на один из поршней, что приводит к изменению угла поворота вала. Колебательные цилиндры могут быть оснащены дополнительной регулировкой угла поворота. Специальные кольцевые магниты, расположенные на поршнях, позволяют использовать бесконтактные магнитные датчики, сигнализирующие о крайних положениях поршней. Угол поворота вала стандартно составляет 90, 180, 270, 360 градусов. По заказу может быть выполнен любой угол поворота.

Поршневой привод серии CRW с зубчатым колесом, заканчивающимся валом

В нашем ассортименте имеются цилиндры различных диаметров, от 25 до 100 мм. Маятниковые цилиндры работают с фильтрованным сжатым воздухом, температура которого должна колебаться в диапазоне от -10 до +80°C, а температура окружающей среды должна быть от -10°C до +80°C. Смазка не требуется. Корпус и профиль поворотного цилиндра с зубчатым колесом изготовлены из анодированного алюминия, крышка изготовлена из алюминиевого литья. Полиуретановое уплотнение обеспечивает высочайший уровень герметичности устройства.

Поворотный привод серии CRW с зубчатым колесом с отверстием

Поворотные приводы с колесом с отверстием работают под давлением от 1 до 10 бар при температуре окружающей среды от -10 до +80°C. Крышка устройства изготовлена из литого алюминия, а корпус и профиль — из анодированного алюминия, уплотнение — из полиуретана. В случае поворотных цилиндров серии CRW смазка не требуется. В нашем ассортименте имеются цилиндры различных диаметров, от 25 до 100 мм.
