Принципы проектирования установок сжатого воздуха

Проектирование систем сжатого воздуха является вопросом, который на первый взгляд кажется простым, но на практике не самый легкий. Неправильно рассчитанные и установленные системы могут привести к большим потерям энергии и значительному падению давления в сети.

Установки сжатого воздуха

При проектировании установки сжатого воздуха следует учесть несколько важных параметров, в частности: шероховатость материала, из которого проектируем установку, давление, которое хотим поддерживать в сети, скорость потока воздуха и предполагаемое падение давления в самой отдаленной точке отбора.

Чаще всего различают два типа установок сжатого воздуха, а именно:

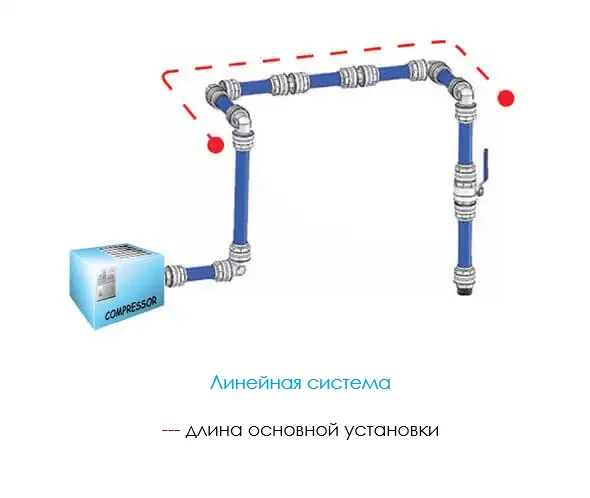

• линейная установка

• Кольцевая установка (рекомендуется)

Кольцевая установка является наиболее предпочтительной установкой, учитывая лучшую стабилизацию давления в сети и лучшую релокацию производственных машин.

При проектировании установки сжатого воздуха следует помнить, что скорость потока в главной распределительной магистрали не должна превышать 10 м/с, при этом рекомендуемая скорость составляет 6-7 м/с (максимальный перепад давления 1,5-2,5% номинального значения, при котором работает сеть). При ответвлениях к точкам отбора допустимая скорость составляет 15 м/с при условии, что длина ответвления не превышает 15 м/с.

Основной целью установки сжатого воздуха

Основной целью хорошо спроектированной установки сжатого воздуха является достижение падения давления в самой отдаленной точке потребления не более 0,1 - 0,2 бара.

Важным элементом, на который следует обратить внимание, является тот факт, что когда компрессорная находится на значительном расстоянии от основной кольцевой установки, участок, соединяющий компрессорный с основной установкой, также должен быть подведен с целью получения падения давления, не превышающего макс. 0,2 бара.

Например:

Была выбрана кольцевая установка диаметром D50 с перепадом 0,11 бар и магистраль, соединяющая компрессорную, длиной 60 м, диаметром D63 с перепадом 0,09 бар. Всего это дает нам перепад в самой отдаленной точке отбора 0,2 бар.

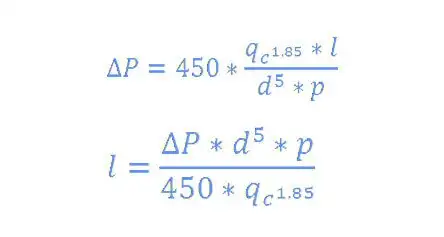

Для расчета перепада давления в сети или длины установки при заданном перепаде можно воспользоваться следующими формулами:

Где:

l – длина установки

ΔP – падение давления

Qc – расход воздуха FAD (л/с)

D – внутренний диаметр трубы

P – давление

450 – коэффициент трения для новых оцинкованных труб.

Для сравнения: алюминиевые трубы имеют коэффициент трения на уровне 280, а черные корродированные трубы – 800.

Элементом, на который следует обратить внимание, является компенсация установки. Различные материалы имеют разные коэффициенты удлинения. Удлинение алюминиевых труб составляет 0,024 мм/м*oC. Каждое изменение направления строящейся инсталляции является так называемой природной компенсацией. В случае, если мы не можем компенсировать установку с помощью колена, необходимо использовать U-образные компенсаторы, которые может подобрать поставщик системы.

Отводы к точкам отбора от основной установки следует выполнять в виде так называемых «лебединых шеек», что исключит возможность попадания конденсата или загрязнений к приемникам. В новых технологиях, таких как алюминиевые системы, учитывая, что это чистые установки, отводы можно выполнить со стороны главного трубопровода или, в случае системы Infinity, непосредственно вниз с помощью запатентованного тройника, оснащенного сепарационной вставкой, защищающей от попадания возможного конденсата в производственные машины.

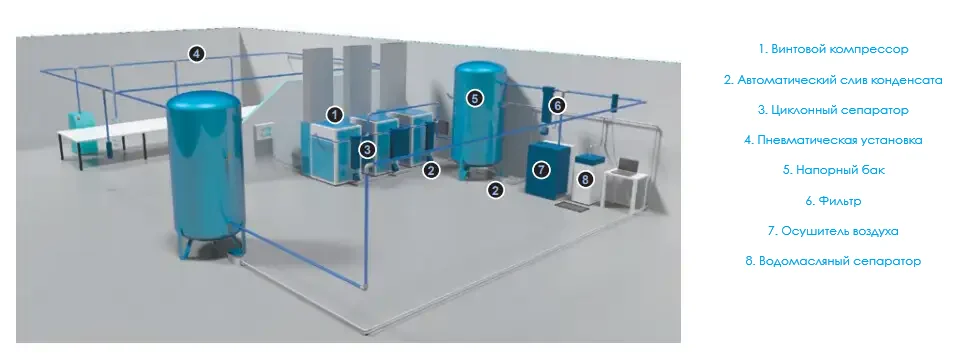

Пример компрессорной:

Наши консультанты оказывают помощь в выборе и проектировании новых установок сжатого воздуха, а также модернизации существующих пневматических систем.
