Подъем ленточного конвейера с помощью цилиндра с блокировочными клапанами – безопасная пневматика

Пример из практики – Как безопасно и без труда приподнять ленточный конвейер или другие элементы оборудования производственного цеха?

Ленточный конвейер часто встречается элементом оборудования многих производственных цехов, в частности в пищевой промышленности. Разнообразие транспортируемых на нем элементов иногда требует изменения формы, находящейся под ним. Во время этого процесса конвейер нужно поднять ввысь. Эта операция, выполняемая работниками вручную, представляет реальную угрозу их здоровью. Регулярная нагрузка элементом большой массы может привести к травмам. Кроме того, существует риск падения конвейера на оператора. Если вы задумываетесь над тем, как защитить своих работников и автоматизировать процесс подъема элементов на своем предприятии, прочтите описание одного из наших проектов с использованием решений в области безопасной пневматики.

При посещении рыбоперерабатывающего завода мы заметили необходимость разработки решения для безопасного и автоматизированного подъема ленточного конвейера. До этого времени его поднимали вручную операторы, что создавало большую опасность для их здоровья и жизни.

Существующий процесс:

Необходимость замены формы под конвейером каждые 4-8 часов.
Ленточный конвейер поднимался вручную 2-3 операторами на высоту около 70 см.
Шарнир, на котором закреплен конвейер, удален на 4 м от места подъема.
В месте подъема конвейер весит около 120 кг, поэтому его подъем требует больших усилий.
Конвейер поддерживается деревянной балкой, чтобы он не упал.
Риск ускользания балки и падения конвейера на операторов.
Большой вес, подвергающий операторам дискомфорт и травмы, а также повреждение тела.

Усовершенствованный процесс:

Клиент решил вручную поднимать ленточный конвейер, поскольку используемый ранее привод самостоятельно опускался, подвергая работников опасности, а оборудование завода – повреждения. Однако процесс, выполняемый вручную, не менее опасен, поэтому мы предложили решение с использованием ассортимента безопасной пневматики.

Мы спроектировали систему подъема ленточного конвейера, оснащенную функцией защиты от самопроизвольного опускания конвейера даже в случае разрыва пневматического шланга или исчезновения давления в системе сжатого воздуха. Мы использовали пневматический цилиндр fi160 вместе с запорными краны и клапанами, управляющими подъемом цилиндра. Кроме того, система оснащена блоком подготовки воздуха, в состав которого входил фильтр-редуктор и запорный клапан с защитой на замок, благодаря чему только уполномоченные лица могли выполнять функцию подъема и опускания конвейера. Мы получили полностью безопасную систему, устранив тяжелый физический труд, который выполняли работники отдела технического обслуживания, что подвергало их риску потери здоровья или даже жизни. Благодаря автоматизации процесса количество лиц, вовлеченных в его реализацию, было сокращено с 2-3 до 1.

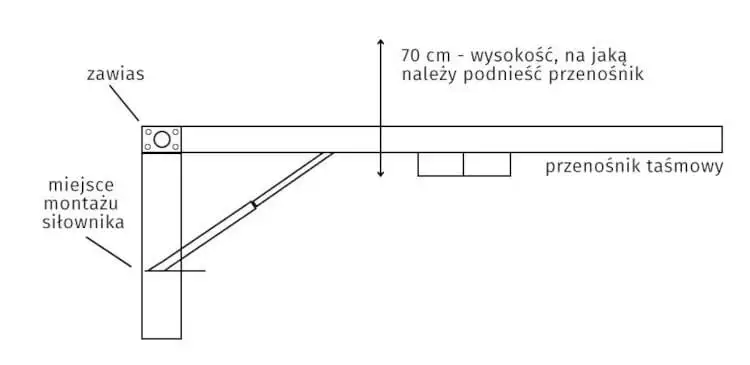

Схематическое изображение подъёма ленточного конвейера на высоту 70 см с использованием силового цилиндра.


Безопасные условия труда	Автоматизация процессов	Эргономика работы

Где еще можно применить это решение?

Система, построенная по пневматическому приводу, оснащенному блокировочными клапанами, приводам с тормозным устройством или другим решениям, защищающим привод от самопроизвольного опускания, подойдет для любого промышленного предприятия, где нужно регулярно поднимать тяжелые элементы оборудования. Такие условия наиболее часто встречаются на производственных линиях, в цехах пищевой, автомобильной или судостроительной промышленности.


Производственные линии	Автомобильная промышленность	Пищевая промышленность	Морская и судостроительная промышленность

В интернет-магазине ПНЕВМАТ вы найдете широкий выбор продуктов повышающих безопасность и комфорт работы. Безопасная пневматика – это высококачественные решения для любой отрасли промышленности. Обратившись к нашим техническим и коммерческим консультантам, вы можете рассчитывать на профессиональную помощь в их выборе.
